全部
▼
热搜：
777
0

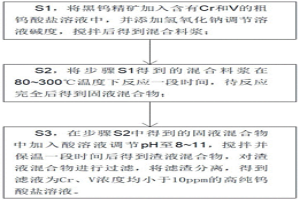

本发明提供一种利用黑钨精矿从粗钨酸盐溶液中除铬、钒的方法，包括以下步骤：S1，将黑钨精矿加入含有Cr和V的粗钨酸盐溶液中，并添加氢氧化钠调节溶液碱度，搅拌后得到混合料浆；S2，将步骤S1得到的混合料浆在80～300℃温度下反应一段时间，待反应完全后得到固液混合物；S3，在步骤S2中得到的固液混合物中加入酸溶液调节pH至8～11，搅拌并保温一段时间后得到渣液混合物，将滤渣分离，得到最后的溶液。本发明基于黑钨精矿碱分解过程中生成的Fe(OH)2和Mn(OH)2能够除去Cr、V的技术特点，该方法工艺简单、成本低廉、除铬率和除钒率高、钨的损失率低于2％、对环境无污染，具有很强的实用性和经济价值。
1013
0
一种高速钢复合热轧轧辊的制备方法，其特征在于，所述方法采用电渣空心抽锭方法先制作再生高速钢复合轧辊辊环，利用中频炉或电弧炉将成本低的球墨铸铁或普碳钢熔化，以浇铸方式制造轧辊辊芯，同时将轧辊外环与轧辊辊芯浇铸熔合在一起，从而制备工作辊环为高速钢，芯材为球墨铸铁或普碳钢的复合的热轧轧辊。本发明方法所制备的高速钢复合轧辊特点是外层厚度均匀；组织细小致密；芯部材料的采用球墨铸铁或普碳钢。在轧辊辊环制作中利用稀土处理与电渣精炼的双重作用全面提高轧辊工作面质量，使用寿命长;辊身及辊芯采用的是球墨铸铁或普碳钢综合成本低。本发明适用于高速钢复合热轧轧辊的制造生产，能够在冶金、再生资源行业广泛应用。
772
0
本申请提供了一种从废旧铁青铜中除铁回收铜的方法，先往废旧铁青铜的熔液中加入氧化剂，将Fe元素氧化成铁氧化物；然后再往熔液中加入造渣剂，造渣剂与铁氧化物发生造渣反应生成炉渣；然后静置熔液，然后扒渣除铁，然后浇铸，得到粗铜锭；本发明将物理冶金与合金化技术相结合，实现了从废旧铁青铜中除铁回收铜，具有除铁效果好、工艺简单、处理成本低的特点，具有显著的经济效益和社会效益。
639
0
本发明公开一种太阳能电池阵互连片用可伐基层状复合材料及制备工艺，该复合材料为三层层状结构，总宽度为25mm‑100mm，总厚度为25μm‑60μm，其中第一层和第三层均为银层，厚度均为7μm，氧含量低于50ppm，第二层为可阀(4J29)合金层，厚度为11μm‑46μm；该制备工艺采用异温轧制复合方式，同时采用800℃‑900℃高温扩散。本发明制备的复合材料属于冶金结合的层状复合材料，即具备了可阀(4J29)合金极好的耐热性能、高温机械性能和稳定的膨胀系数，同时又充分发挥了银的导电性能和抗大气腐蚀能力，可大幅度提高太阳能电池阵互连片的可靠性，从而大幅度提高太阳能电池阵的寿命。
1004
0

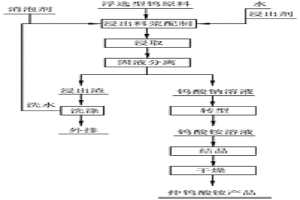

本发明涉及冶金化工技术领域，提供了一种浮选型钨原料的分解工艺，包括浸出料浆配制：将浮选型钨原料、浸出剂、水和/或洗水、一种或多种消泡剂按一定比例在浸出反应器混合，获得浸出料浆；浸出获得钨酸钠溶液和浸出渣的混合料浆；固液分离获得钨酸钠溶液。本发明通过在浸取工序中添加消泡剂，能够有效抑制浮选型钨原料中的表面活性剂对生产过程的影响，有效缩短料液输送的时间，获得较好的溶液净化效果并获得高品质的仲钨酸铵产品，并可减少生产事故的发生。本发明可处理高杂钨酸钠溶液，改善和优化生产工艺过程，减少了钨原料的损失，生产出低杂质含量、高质量的仲钨酸铵产品，能耗低、生产成本低，作业环境良好。
781
0

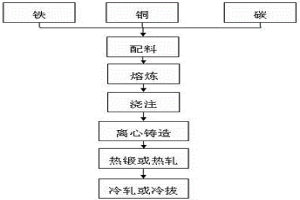

一种制备铜铁双金属复合材料的方法，所述方法制备铜铁双金属复合材料的配方成分质量百分比为：铁5.0‑91.2，碳0.01‑1.00，其余为铜和杂质；所述方法通过添加微量的碳使得配好的材料熔化后产生富铜相和富铁相两个液相分离，然后通过离心铸造法获得外层是铜、内层是铁的具有冶金结合界面的铜铁双金属复合材料。本发明利用铜铁在一定成分范围内存在液相不混溶区间及微量碳元素加入可有效扩大铜铁液相不混溶区间，使铜铁合金溶化后形成富铜相和富铁相两个液相分离特点，进行配料，从而获得铜铁双金属复合材料。本发明制备工艺简单、效率高、成本低。
716
0
本发明公开了一种降低黄铜中铋含量的方法，是一种以降低黄铜中铋含量，进而达到消除铋的有害作用和再生利用的方法。该方法的特点是在黄铜合金中添加与铋能够形成化合物（如：BixMey）的降铋添加剂，通过高温物理冶金方法将形成的化合物作为杂质从熔体中除去，达到降低黄铜合金基体内的铋含量和改善合金组织与加工性能的目的。
962
0
本发明公开了一种降低铅黄铜中铅含量的方法，是一种以降低铅黄铜中铅含量，进而达到消除铅的有害作用和再生利用的方法，所处理的铅黄铜中铅含量在1～3%。该方法的特点是以回收的铅黄铜为主要原材料，在铅黄铜合金中添加与铅能够形成金属化合物的添加剂，所形成的金属化合物如CaxPby、MgxPby，通过高温物理冶金方法将其作为杂质从熔体中除去，达到降低铅黄铜合金基体内的铅含量和改善合金组织性能的目的。
710
0
本发明属于湿法冶金领域，涉及一种从低钼氨浸渣中浸出回收钼的方法，该方法具体包括以下步骤：S1)将氨浸后的低钼氨浸渣进行脱水，在进行浆化，备用；S2)将浆化后的低钼氨加入反应釜中，加压，加热，进行保压反应，得到反应液与钼渣；S3)将反应液与钼渣分离，将反应液进行负压浓缩，浓缩液进行酸沉压滤形成钼酸滤饼；S4)滤饼重新返回钼酸铵生产工序，产出钼酸铵产品符合GB/T3460‑2017MSA‑1级别产品。本发明的有益效果是，由于采用上述技术方案，本发明的方法工艺简便易行，氨浸渣无需烘干，研磨，流程短，工艺稳定，生产成本低，浸出回收率不低于94.98％，整个工艺流程环保。
665
0
本发明提供了一种降低高硫酸钙含量料液中钙含量的方法，属于湿法冶金技术领域。本发明提供的降低高硫酸钙含量料液中钙含量的方法，包括以下步骤：将高硫酸钙含量料液与硫酸钙晶种混合，依次进行沉淀处理、陈化和固液分离；其中，所述高硫酸钙含量料液中硫酸钙的含量为2.30～2.56g/L，pH值为4.0～4.5；所述硫酸钙晶种的粒径为11～18μm。本发明采用特定粒径的硫酸钙晶种诱导沉钙，能够有效地降低料液中硫酸钙的含量，避免后续萃取除钙工序中频繁清理萃取槽中的硫酸钙沉淀，节省人力、物力，提高生产效率。此外，本发明提供的方法步骤简单，可操作性强，易于规模化生产。
本发明公开了一种利用定向凝固制备高强高导Cu-Fe-Ag原位复合材料及方法，该复合材料的配方由如下以质量百分比计的原料组成：铁：3.0~15%，银：0.01~3.0%，杂质总量≤0.1%，余量为铜。本发明的方法采用定向凝固方法进行铸造，再经过固溶处理—冷拉变形—退火处理—冷拔变形—时效处理等工艺流程，制备出高强高导Cu-Fe-Ag复合材料。该复合材料的纤维强化相是在凝固过程中形成的，具有连续性好，热稳定高，相界面结合牢固等优点，具有很高的抗拉强度和良好的导电率，在电子、信息、交通、能源、冶金和机电等线领域具有广泛的应用前景。
1048
0

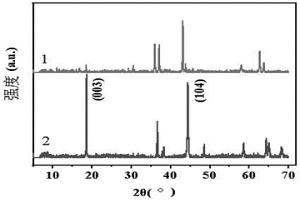

一种以废旧锂离子电池为原料的无酸制备碳酸锂的方法，涉及一种以废旧锂离子电池为原料回收碳酸锂的方法。本发明是要解决现有的高温冶金回收废弃锂离子电池中有价金属的过程污染性气体排放风险大，回收效率低，成本居高难下；而湿法冶金回收废弃锂离子电池中有价金属则存在着酸碱和还原剂耗量大、分离过程中金属流失严重、后续废水废液处理难、环境负荷大的技术问题。本发明对目标金属Li具有选择性、再生成本低、易操作、对设备防腐要求低、回收的碳酸锂纯度高达95％，锂离子回收率达到90％，氯化钠回收率达到80％。本发明的整个过程无酸、碱和还原剂的加入，不产生有害气体，无废水废气排入环境中，回收过程中不产生二次污染。
956
0
一种钨矿物原料的冶金工艺，采用有助于形成局部工艺循环的弱碱浸出剂，其浸出液在蒸发结晶过程中产生两种或两种以上的气体，各气体又可以重新参与合成该浸出剂，结晶后的分离洗涤液同样作为浸出剂循环使用；将钨矿物原料与一定量的含钙物质和矿化剂经磨细后，混合均匀获得生料；生料配制时，含钙物质的加入量至少为按使钨矿物原料中的钨生成Ca3WO6、Ca2FeWO6和/或Ca2MnWO6理论量的1.0倍，优选为1.1-1.5倍，更优选为1.1-1.2倍；以及采用一转型配料，其通过与钨矿物原料发生化学反应，可使得钨元素改含在容易被所述浸出剂溶解的中间物质中，而浸出渣中也含有配料元素，以便于至少部分浸出渣可以作为配料循环使用。为此，该工艺包含多个闭路循环，全程无废水排放。
627
0

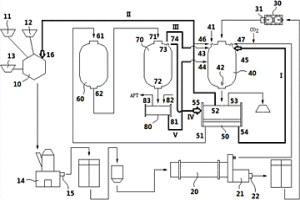

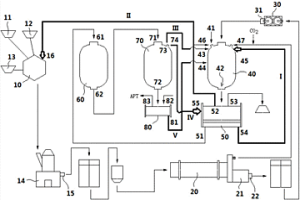

一种由钨矿物原料制备APT的方法，包括：1)制备生料；2)生料焙烧获得熟料；3)以弱碱性体系浸出熟料；4)浸出浆液固液分离、渣相洗涤，得到粗钨酸铵溶液和浸出渣，部分浸出渣返回步骤1)进行生料配置；5)粗钨酸铵溶液净化除杂；6)净化后液蒸发结晶析出APT，同时获得氨气和二氧化碳；7)对结晶后的浆液进行液固分离，得到结晶母液和固相，固相经水和/或铵盐溶液洗涤，烘干后获得APT产品，结晶母液与步骤6)得到的氨气和二氧化碳一起返回到步骤3)，并在补充损失的碳酸铵后循环浸出熟料。本发明根除了废水污染；辅助物料消耗量大幅减少，流程简单，操作方便，生产成本低，生产效率高。
938
0
本发明公开了一种高强度的汽车电机转轴，取铝70‑115份、镁3‑7份、铜9‑15份、锌33‑54份、碳2‑15份、镍1‑13份、硅3‑11份、钙0.5‑3份、钼0.2‑2份、钨0.3‑1份、铬1‑3份和锰3‑6份，置入到熔炼炉内进行熔炼，当温度达到780‑1000℃时，使用搅拌装置将熔液搅拌均匀，在该温度下搅拌10‑90min。通过采用本发明制备的汽车电机转轴，在其制备过程中添加的镍、锰、硅、覆盖剂和精炼剂，配成的比例也更完美，大大提高了汽车电机转轴的强度，让汽车电机转轴的疲劳强度更高，更具有刚度和弹性，质量轻，而且本发明制备的汽车电机转轴表面光滑、外观美、质地轻，强度高，安全系数高，且本发明制备的制备方法简单易操作，能耗低，生产效率高，适合大规模化生产。
804
0
本发明提供一种高强高韧铝合金粉体材料及其制备方法。属于增材制造领域。所述粉末材料中主要合金元素的质量分数为：Mg 4.8~5.1%，Sc 0.25~0.35%，Zr 0.15~0.2%，余量为铝。本发明采用惰性气体雾化法制备粉末，熔炼温度为750℃~800℃，熔炼室、雾化室抽真空，真空度要求≤4Pa，保温与熔炼坩埚加热；通过高速氮气将材料高温液流破碎成小液滴后经冷却和球化成金属粉末；制得粉末在环境温度20℃，湿度50％以下分级。材料优点在于提供了一种适用于航空航天领域应用的高强高韧铝合金，特别适用于航空结构件；能够满足航空航天对于3D打印高强高韧粉末的要求，丰富3D打印铝合金在航空结构件的应用。
1055
0
一种铝镧镱三元中间合金的制备方法，包括以下步骤：预热Al-La、Al-Yb二元中间合金到100～150℃；将Al-La二元中间合金加入到熔炼炉，完全熔化，升高温度到725～745℃后加入Al-Yb二元中间合金；合金完全熔化后在725～735℃保温20～30min，再将熔体间歇超声处理，超声强度0.8kw/cm2～1.0kw/cm2，超声时间40～45min，高能超声每次施加时间71～80s，间歇时间71～80s；将熔体降至700～710℃精炼、除气、除渣浇注。本发明的制备方法中没有使用纯铝，省去熔炼纯铝时间，能有效避免稀土烧损，减少氧化夹杂以及成分偏析。
657
0

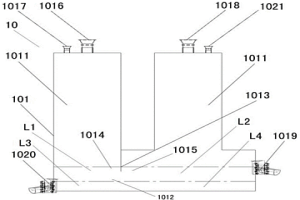

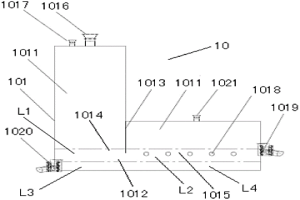

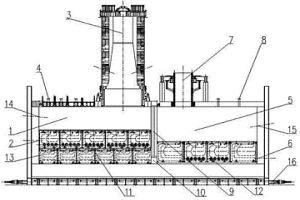

本发明公开了一种电子废料的侧吹连续冶炼工艺及装置。该冶炼装置分熔炼区和吹炼区，两区之间设水冷隔墙，水冷隔墙下端超过渣和金属层的交界面，故黑铜通过水冷隔墙下部的开孔流入吹炼区。熔炼反应得到的弃渣在熔炼区端墙放渣口排出。炉底由熔炼区向吹炼区倾斜，吹炼反应得到粗铜在吹炼区端墙放铜口排出。隔墙下端熔体的流动高效的利用了熔融物的潜热，具有高效节能的特点，而且在炉体熔炼区、吹炼区的侧面炉壁上布置多个富氧供入口，通过分别搅动渣层及黑铜层进行反应，极大改善了反应的热力学、动力学条件，使反应高效地进行，操作时间缩短，可以实现连续加入电子废料及富含铜物料冶炼，产出粗铜，电子废料中所含稀贵金属被富集到粗铜中。
735
0
本发明属于固废资源化处理及煤化工催化剂技术领域，公开了一种芬顿铁泥的资源化综合回收处理方法。所述处理方法包括如下步骤：将芬顿铁泥与碳源、氮源和模板剂充分混合后研磨，得到混合物粉末；将混合物粉末在保护气氛下焙烧，焙烧温度为750～900℃，得到焙烧后的粉体；将焙烧后的粉体进行磁分离，磁性部分经酸洗后离心分离，上层清液为富含Fe3+的酸性溶液，下层不溶物为氮掺杂碳负载的Fe单原子催化剂Fe‑SAC/NC。本发明方法既避免了芬顿铁泥对环境的污染以及铁资源的浪费，又提高了固废处理厂的收益，还降低了燃煤企业的催化剂使用成本，为芬顿污泥的处理提供了一个绿色环保、可持续、有经济效益的方案。
746
0

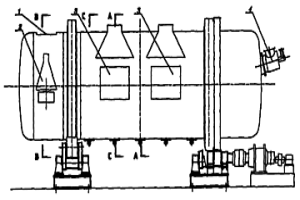

本发明公开一种回转炉,该炉为圆柱型,在回转炉上开有水平设置的加料口;在炉体上开有个出渣口;出铜口;在炉体端盖上开有可用于安装烧嘴的孔;在开烧嘴开孔的炉体端盖另一侧径向开有排气孔;在炉体上开有氧化还原风口;炉下部设支撑,炉体可在支撑上回转。利用该回转炉处理杂铜或块状粗铜工艺,它是采用重油、天然气、粉煤等燃料,也可加氧气燃烧提供热源熔化固体铜料,压缩空气作为氧化剂,石英砂作为熔剂,经氧化造渣除去杂质后,通入天然气或LPG等还原,生产出阳极铜;烟气通过烟罩导入二次燃烧及余热锅炉中进行余热回收、冷却、收尘处理。本发明具有热效率高、节能,无黑烟污染、环保效果好,自动化机械化程度高,操作安全,投资相对较低等优点,特别适合大中型杂铜精炼厂使用。
986
0

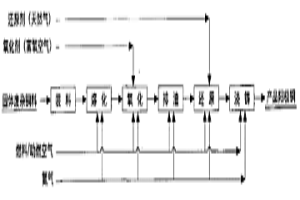

本发明涉及一种采用氮气搅拌和富氧气体精炼废杂铜的工艺及其设备,尤其是在对固体废杂铜进行火法精炼的过程中,通过采用富氧空气提高对废杂铜中杂质的脱除效率,采用氮气搅拌熔融铜液的方法来改善和强化整个精炼过程的冶金反应传热传质条件,从而大幅度缩短废杂铜火法精炼时间,提高废杂铜的杂质脱除率和产品品质,同时提高燃料、氧化剂以及还原剂利用率。本发明是具有低能耗、高效率、操作安全、保护环境好等优点的固体废杂铜处理方法,特别适合大中型废杂铜精炼厂使用。
639
0

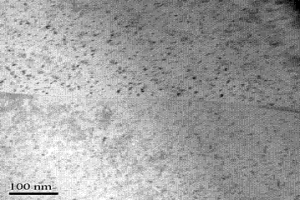

一种弥散强化铜基复合材料及其制备方法，其特征是弥散强化相为氧化钇，其在铜中的含量为1wt.%~2.5wt.%，包括合金熔炼、轧制、内氧化、还原等工艺过程。具有工艺流程短、生产成本低的优点，产品抗拉强度大于550MPa，导电率超过90%IACS，软化温度高于900oC。具有较高的力学性能，优秀的导电性能和抗高温软化性能。本发明制备的Y2O3颗粒弥散强化铜基复合材料可应用于计算机集成电路引线框架、汽车工业用电阻焊电极、冶金工业用连铸机结晶器内衬、装备和运载火箭、电车及电力火车架空导线等，可明显提高使用性能和寿命。
870
0

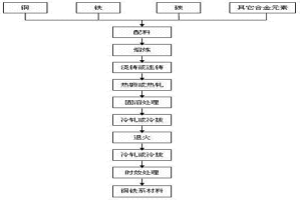

一种碳微合金化Cu‑Fe系材料及制备方法，该方法通过在Cu‑Fe系材料中添加微量的碳元素起细化晶粒和促进Fe等元素从Cu基体中析出作用，从而有效提高材料的强度和导电导热性能。以Cu为基体，加入Fe以及其它合金化元素以及微量碳元素，通过熔炼、浇铸或连铸、热锻或热轧、固溶处理、冷轧或冷拔、时效等工艺，制备出高强高导电铜合金材料。本发明具有制备出的材料不仅强度高而且导电导热性好、制备工艺简单、成本低的优点，从而实现其在电子、信息、交通、能源、冶金、机电等领域广泛应用。
677
0

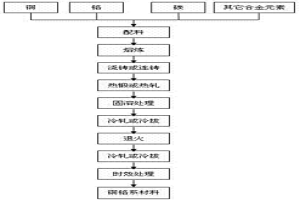

一种碳微合金化Cu‑Cr系材料及制备方法，该方法通过在Cu‑Cr系材料中添加微量的碳元素起细化晶粒和促进Cr等元素从Cu基体中析出作用，从而有效提高材料的强度和导电导热性能。以Cu为基体，加入Cr以及其它合金化元素以及微量碳元素，通过熔炼、浇铸或连铸、热锻或热轧、固溶处理、冷轧或冷拔、时效等工艺，制备出高强高导电铜合金材料。本发明具有制备出的材料不仅强度高而且导电导热性好、制备工艺简单、成本低的优点，从而实现其在电子、信息、交通、能源、冶金、机电等领域广泛应用。 1
655
0

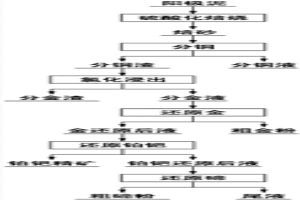

本发明属于有色金属湿法冶金技术领域，具体涉及到一种从铜阳极泥中提取碲的方法。本发明的方法通过选择性还原使复杂溶液的碲保留在溶液中，然后再以还原法方式回收溶液的碲。本发明的优点和产生的积极效果是：本发明提供的从阳极泥中提取碲的方法以从铜阳极泥硫酸化焙烧产出的焙砂为原料，经低浓度硫酸浸出分离铜和部分银后，碲富集于分铜渣中；然后，直接从分铜渣氯化浸出液中分别回收金、铂钯和碲。克服了含有高浓度碲的复杂多金属溶液中碲与贵金属分离的技术难题，在依次优先还原金、铂钯的过程中碲保留在溶液中，然后再利用现有技术来还原回收溶液的碲，选择性分离效果好，金属回收率高。过程简单，成本低，易于实现工业化。
1051
0
本发明涉及冶金二次资源回收利用技术，具体是一种从稀土电解熔盐渣中同步浸出稀土、氟、锂酸浸液的方法。本发明将稀土电解熔盐渣与氧化钙及硫酸铝混合，然后进行协同焙烧，使其中的稀土氟化物与氧化钙反应生成易溶于酸的稀土氧化物和微溶于酸的氟化钙，生成的氟化钙以及稀土电解熔盐渣中未反应的氟化锂再与硫酸铝在高温下反应，使得氟化钙和氟化锂中的氟转换成易溶于酸的氟铝络合物。然后通过硫酸/盐酸酸浸，使渣中稀土、氟、锂浸出并溶于硫酸/盐酸溶液中，其中，氟以氟铝络合物的形式存在于溶液中，过滤得到稀土、氟、锂酸浸液。整个工艺过程没有氟化钙废渣及含氟废水的产生，没有现有回收技术中存在的含氟“三废”问题。
887
0
本发明属于湿法冶金技术领域，涉及了一种分解氟碳铈矿的方法，该方法具体包括以下步骤：S1）氟碳铈矿氧化焙烧；S2）熟矿低温络合酸浸；S3）絮凝沉淀固液分离，得到含氟稀土料液和酸浸渣；S4）含氟稀土料液脱氟处理，得到稀土氟化物和氯化稀土溶液；S5）稀土氟化物利用碳酸钠碱转后酸溶，得到氯化稀土溶液；S6）将S4）得到的氯化稀土溶液与S5）得到的氯化稀土溶液混合后除杂，通过萃取分离得到相应稀土产品。稀土精矿REO浸出率可达71.5%，镧浸出率95%，铈浸出率48%，镨钕浸出率高达97%。大幅降低碱转过程碱消耗、减少碱转废水的排放量，节约能源，同时能够获得较高的稀土浸出率，经济效益显著。
1030
0
本发明属于稀土湿法冶金技术领域，尤其涉及一种综合回收氟碳铈矿中稀土和氟的方法，具体步骤为：S1.氟碳铈矿氧化焙烧分解，得到熟矿；S2.熟矿盐酸浸出，得到浸出料浆；S3.向经过S2处理后得到的浸出料浆中加入絮凝剂，经固液分离得到含氟稀土溶液和酸浸渣；S4.在除氟剂作用下，含氟稀土溶液除氟，得到氟化稀土沉淀和氯化稀土溶液；S5.氯化稀土溶液经除杂后，进入萃取体系分离，得到相应稀土产品和萃余液。本方法的稀土精矿的总稀土氧化物浸出率大于65%，镨钕浸出率大于95%，实现了氟碳铈矿中高值稀土元素的高效浸取，氟以氟化稀土的形式得到利用，具有绿色高效、流程简单、成本低的优点。
924
0
本发明属于冶金技术领域，公开了一种从锂云母矿中提取铷和铯的方法，用微波炉将α型锂云母转化为β型锂云母，并粉碎拌合浓硫酸进行微波硫酸化焙烧，浸泡得到含锂、钾、铷、铯的碱金属溶液母液，然后采用铯阳离子交换树脂交换柱循环吸附铯离子，洗脱得到铯盐，再用铷阳离子交换树脂交换柱循环吸附铷离子，洗脱得到铷盐。采用本发明的方法处理锂云母矿，能耗低，不会产生三氧化硫，而且铷和铯提取率高，并且有助于简化后续的提锂工艺。
中冶有色为您提供最新的江西有色金属火法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月28日 ~ 30日
2024年07月05日 ~ 07日
2024年07月12日 ~ 14日
2024年07月26日 ~ 28日
2024年08月13日 ~ 15日
