五轴加工中心

五轴加工中心

361
规格/型号:HSM-5XA
品牌:新卫
应用领域:材料制备
产地:其他 - 其他
厂家/供应商:新卫电脑机械股份有限公司
咨询电话::13700237387(请说明信息源自“中冶有色网”)
更新时间:2025-05-14
级别:待认证

五轴加工中心说明介绍

五轴加工中心

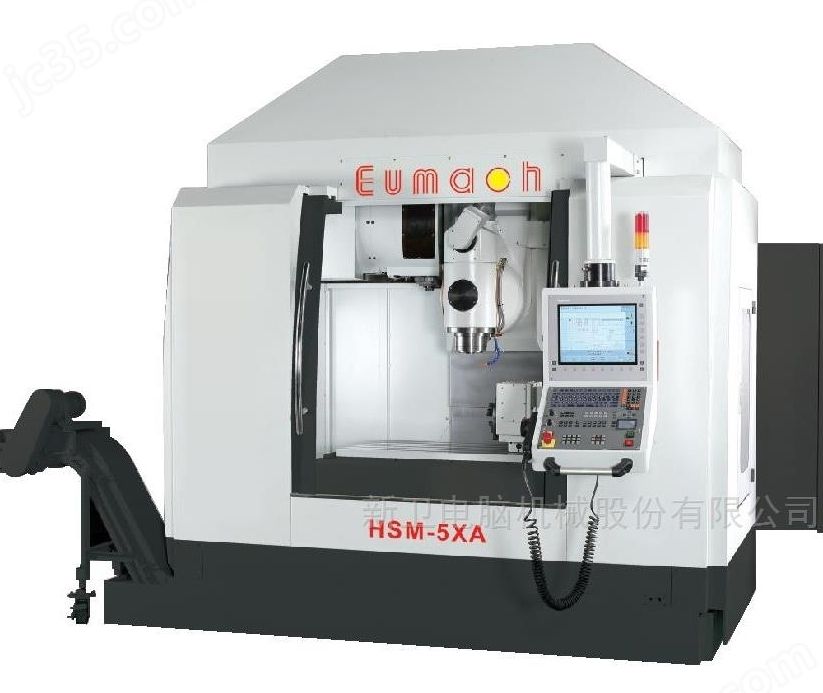

HSM-5XA加工中心五轴产品简介


产地:进口

刀库类型:圆盘式刀库,链条式刀库

工作台数量:单工作台

换刀方式:机械手换刀

加工材质:硬金属,软金属,合金,钢结构,塑料,板材,橡胶,玻璃,陶瓷,石材,磁性材料,石墨,其他

加工用途:车,铣,钻,攻,镗,铰,锪,磨,刨,淬火,其他

界面语言:中文,英文

联动轴数:五轴联动

数控系统:西门子/SIEMENS,海德汉/HEIDENHAIN

轴数:五轴


本機採用C型架構,三軸為高速運動之線性滑軌進給系統,能很短時間內加速到36/36/24m/min,X軸行程1020mm,Y軸行程610mm,Z軸行程810mm。

本機另一特點,為一個由水冷式冷卻高速內藏及力矩電機所組合成的自動旋轉銑頭,旋轉銑頭可在3秒鐘內由+120°轉至-30°而且可以達到達到千分之1度角度分割,高精度角度編碼器的直接讀取系統集成於大精度。


標準內藏式主軸ISO40,14000RPM,馬力29.3/35KW扭矩70/160Nm,滿足大多數的各種運用,從粗加工到精加工,即使是非常艱難的材料。另可選配18000RPM或24000RPM,HSK-A63高速主軸。刀庫標配智能自動換刀裝置32把刀,可前後滑行430MM改變位置,以閃避主軸頭搖擺時之干涉問題。大刀具尺寸φ125mm刀徑,刀長300mm,重量7KG。


A軸由左右二邊各一直結式高速旋轉工作台,盤面大轉速250min,且無間接傳動機構,降低整體慣性,提高加速性,改善工件精度及表面粗糙度,實現零磨耗。高精度角度編碼器達到高精密定位。


加工中心五轴HSM-5XA机械参数:


X軸行程1020mm

Y軸行程610mm

Z軸行程810mm

B軸工作範圍+30°-120°度

A軸工作範圍0.001°×360,000度

主軸鼻端面到A軸中心距離0-780mm

主軸鼻端面到工作臺面距離130-940mm

主軸中心至Z軸導軌面距離668mm

工作臺尺寸1200×600mm

工作臺大荷重800KG

A軸大荷重150KG

主電機功率35/29.3(連續)KW

主軸速度14000RPM

主軸錐度ISO40

主軸扭矩70/160Nm

X/Y/Z電機功率5.25KW

X/Y/Z快速進給速度36/36/24M/Min

X/Y/Z切削進給速度0-10000mm/Min

手動進給率0-2000mm/Min

小設定單位0.001mm

刀庫容量32Pcs

大刀具直徑125mm

大刀具長度300mm

大刀具重量7KG

滾珠螺杆直徑40/40/50mm

冷卻泵功率1.58KW

潤滑泵功率25×2LW

電源總容量75KVA

氣壓力6KG/cm2

機械淨重9000KG

X/Y/Z定位精度VDI 3441 0.012mm

重複定位精度VDI 3441 0.008mm

B/A定位精度VDI 34418”

重複定位精度VDI 34414”


標準附件


工作台1200x610mm+φ250mm轉台+三爪夾頭+手動尾座

BT40/14000RPM內藏式主軸

B軸DD搖擺頭

可程式切削冷卻裝置

自動潤滑裝置

主軸吹氣裝置

工作照明燈

機械異常狀況警示燈

暫停與工作完成指示燈

水準調整螺栓與基礎塊

潤滑液、切削液及氣壓力不足警示裝置

X、Y、Z軸滾珠螺杆預拉裝置

主軸水冷裝置

X/Y/Z軸光柵尺

數控箱冷卻機

手臂式換刀機構刀庫容量32把

鏈條式排屑機+集屑車

M30自動斷電功能

全封閉式防屑罩

SIEMENS840DSL&HEIDENHAINTNC-640五軸五聯動


选配:


接觸式刀長量測裝置

DMC防撞軟體

主軸中心出水20BAR

双DD转台+七轴五联动
