工作原理:

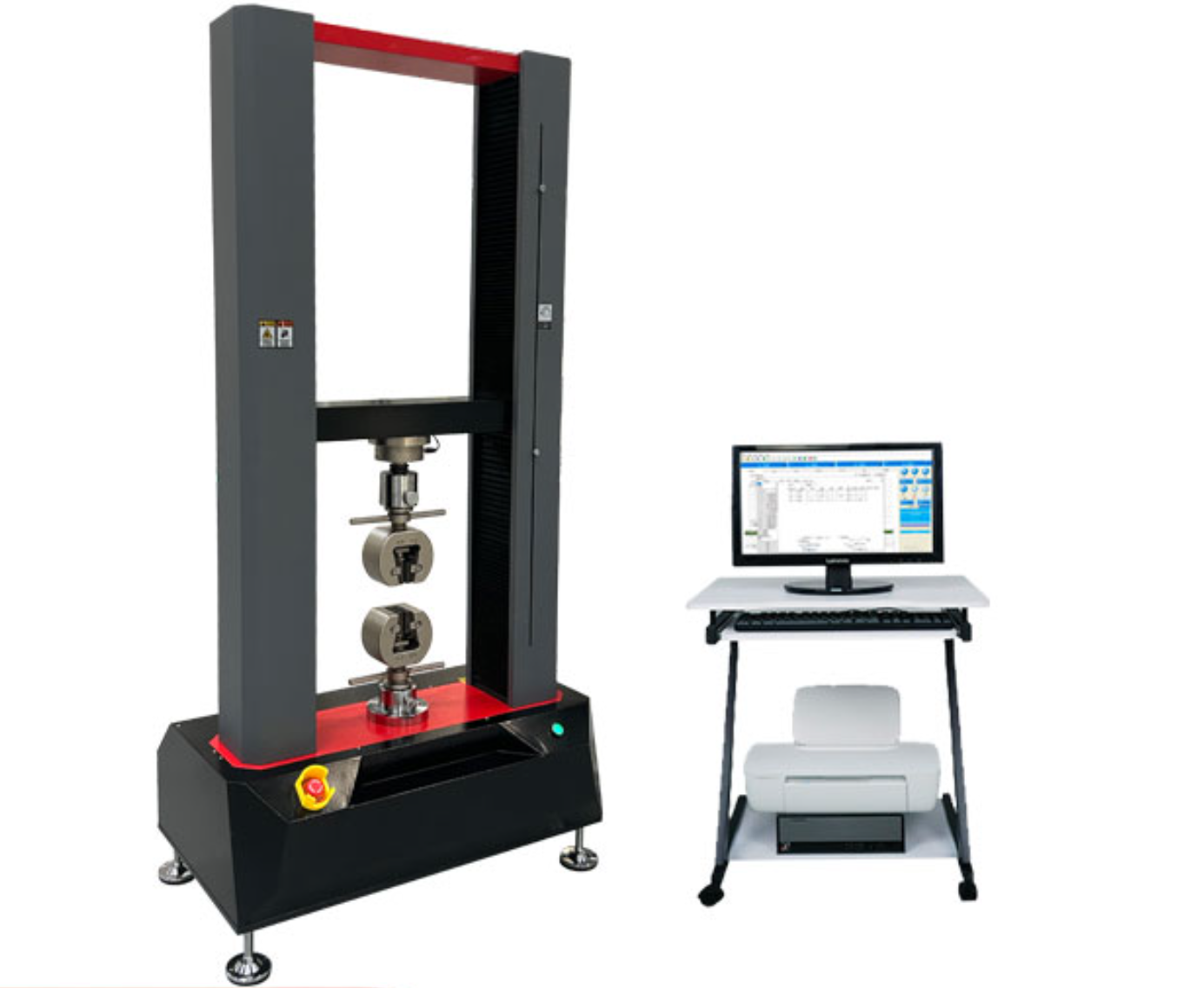

该设备采用伺服电机驱动与高精度滚珠丝杠传动系统,通过横梁的线性位移对焊接试样施加稳定载荷。内置高灵敏度负荷传感器(精度±0.5%)与位移传感器(分辨率0.001mm),实时采集焊接部位的载荷与变形数据,并传输至工业级计算机控制系统。系统基于闭环控制算法动态调节加载速率,确保试验过程的平稳性与数据准确性。配套专业测试软件支持多国标准(GB/T、ISO、ASTM、JIS)的焊接强度测试方法库,用户可预设试验参数(如加载速率、目标位移、循环次数),实时绘制力-位移曲线,并自动计算最大拉脱力、剪切强度、断裂能等关键指标,生成符合行业规范的检测报告。
应用范围:
汽车制造:检测车身点焊、电池包激光焊的抗拉强度与疲劳寿命;
航空航天:评估航空发动机叶片、机身铆接结构的焊接可靠性;
家电生产:验证冰箱、空调管路焊接的密封性与耐压性能;
钢结构工程:测试桥梁、建筑钢构件焊接接头的承载能力;
科研教学:高校实验室用于焊接工艺优化与材料性能研究。
产品技术参数:
最大试验力:50kN/100kN(可选)
试验力精度:±0.5%
位移分辨率:0.001mm
横梁速度范围:0.05-500mm/min无级调速
有效试验空间:600mm(可定制)
夹具配置:标配点焊拉剪夹具、十字交叉剪切夹具,支持定制非标夹具(如T型剥离夹具);
数据接口:USB、以太网,支持数据远传与MES/LIMS系统集成;
防护等级:IP54(全封闭防护罩设计);
供电要求:AC220V±10%,50Hz。
产品特点:
高精度与稳定性:双空间框架结构与高刚性导轨设计,减少偏载误差,确保长期使用精度;
智能化操作:7英寸彩色触控屏支持中英文界面,内置试验方法库,一键启动标准流程;
安全防护全面:配备紧急停机按钮、上下限位保护、过载自动断电及防护罩联锁装置;
模块化设计:动力系统、夹具与软件可独立升级,降低维护成本;
数据可追溯:支持电子签名与审计追踪,符合ISO 9001及IATF 16949质量管理体系要求。
