工作原理

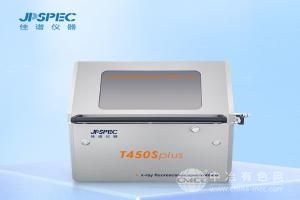

T450splus采用能量色散型X射线荧光光谱(ED-XRF)技术,通过微型低功率X射线管发射高能X射线,穿透镀层后激发基材与镀层原子产生特征X射线荧光。高分辨率硅漂移探测器(SDD)实时捕获荧光信号,经多道分析器(MCA)转换为能量谱图,结合智能算法动态分离各镀层特征峰,精准计算单层厚度或多层叠加厚度。仪器内置基体效应校正模型与温度补偿模块,确保在不同材质基体(如铜、铝、不锈钢)及环境温度下检测结果稳定性。
应用范围
电子制造:PCB板镀金/镀锡厚度检测、连接器镀层均匀性分析;
电气元器件:电容器端子镀银厚度验证、继电器触点镀层耐磨性评估;
汽车工业:发动机零部件镀铬防腐层测量、传感器镀金层工艺控制;
新能源:锂电池极片铜/铝箔集流体镀层厚度优化。
技术参数
测量元素:Na(11)-U(92),重点优化Au、Ag、Cu、Ni、Sn等镀层材料;
厚度范围:0.01μm-50μm(单层),多层测量支持3层叠加分析;
管电压/电流:5-50kV/0-200μA可调;
探测器:超薄窗SDD,分辨率<140eV;
分析时间:1-30秒(用户自定义);
样品腔:Φ50mm开放式检测窗口,适配异形元器件。
产品特点
多层镀层同步分析:一键输出各镀层厚度及成分比例,效率提升3倍;
智能校准:内置200+种材料数据库,自动匹配基体与镀层类型,减少人工干预;
高精度定位:配备激光瞄准与显微摄像头,确保微小区域(Φ0.1mm)精准测量;
安全防护:三级辐射屏蔽设计,通过CE认证,操作人员辐射剂量<0.02μSv/h;
数据互联:支持USB/Wi-Fi传输,兼容Excel、PDF报告导出,可接入MES生产管理系统。
