产品简介
产地：国产
刀库类型：其他
刀库容量32把定位精度X轴:0.008mm,Y轴:0.008mm,Z轴:0.008mm
工作台T型槽14H8
工作台最大承重1200kg
界面语言：中文
数控系统：海德汉/HEIDENHAIN
外形尺寸(长×宽×高)2800 X 4500X 3500mm
销售区域：全国
重复定位精度X轴:0.005mm,Y轴:0.005mm,Z轴:0.005mm重量14000kg
主轴转速20000r/min最大行程X轴:680mm,Y轴:980(含换刀行程70)mm,Z轴:500mm

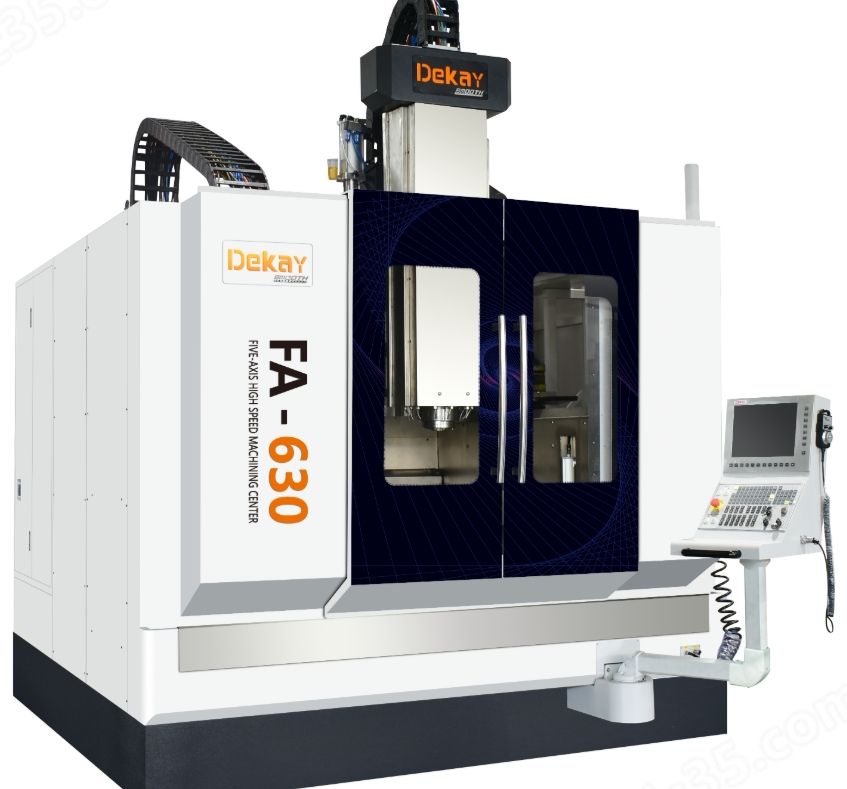

天车摇篮五轴加工中心FA630是德凯数控在充分发挥自我优势的基础上、通过消化吸收国际技术，自主开发研制的高速五轴加工中心系列产品。
具备铣削、镗削、钻削(钻、扩、铰)、攻螺纹、锪削等需求，可在一次装卡下完成多面加工，多工序加工，也可完成复杂凹曲面和异形腔体的加工，实现了多种加工功能。适用于汽车、模具、航空航天等各种金属加工领域的复杂零件和曲面加工需求。
详细介绍
天车摇篮五轴加工中心FA630主要结构：
该机床为床身固定,横梁移动结构，主要由转台、床身、横梁、滑鞍、滑枕、液压系统、气动系统、润滑系统、冷却过滤系统、排屑装置、旋转式操作面板以及电控系统等部件组成。
各坐标轴定义：
X轴：滑鞍、滑枕在横梁上沿导轨作左右横向运动;
Y轴：横梁在床身上沿导轨作前后纵向运动;
Z轴：滑枕在滑鞍上沿导轨作上下垂直运动;
A轴：转台沿X轴轴线摆动;
C轴：转台沿Z轴轴线转动
l 横梁(X轴)
立柱横梁大件采用高强度优质铸铁，树脂砂造型。
横梁导轨采用阶梯式结构，横梁截面大，导轨跨距大，主轴中心到X轴导轨面距离短，翻转力矩小，结构刚性好。X轴导轨选用进口导轨支撑，此结构抗震性能好，刚性强，稳定性佳。
传动系统采用交流伺服电机，通过高刚性联轴器联接后，直接带动重载荷滚珠丝杠旋转，实现X轴的直线往复运动，丝杠支撑采用两端固定预拉伸结构。
l 床身(Y轴)
床身材料选用高强度优质铸铁，树脂砂造型。Y轴采用4导轨支撑结构，各滚柱直线导轨上根据力学原理合理布局高承重滑块位置和数量，从而使机床得到高刚性和长久稳定的精度。
传动系统位于横梁中心位置，采用交流伺服电机，通过低背隙减速器后，直接带动滚珠丝杠旋转，实现Y轴的直线往复运动，丝杠支撑采用两端固定预拉伸结构。
l 滑鞍滑枕(Z轴)
滑鞍、滑枕采用高强度优质铸铁，树脂砂造型，Z轴导轨选用进口导轨支撑，强力润滑系统。
Z轴伺服系统采用交流伺服电机，通过高刚性联轴器联接后，直接带动重载荷滚珠丝杠旋转，实现Z轴的高精度往复运动，丝杠支撑采用两端固定预拉伸结构。
主轴采用20000rpm高速电主轴，主轴最大功率31.5kw，最大扭矩100Nm，并配置主轴恒温冷却系统。
l 摇篮式数控转台(A、C轴)
摇篮式双轴回转工作台依据先进的设计理念，采用力矩电机直驱方案，使其具备响应快、精度高、维修方便等优点。
l 液压系统
液压系统功能包括主轴自动松夹刀，系统采用集成化安装，保证整机运动的可靠性，维护保养方便。
l 润滑系统
整机的导轨和丝杠均采用油脂定量润滑系统，能够对各润滑点的供油周期和供油量进行调整，并通过电气系统控制实现全自动集中润滑。
l 冷却系统
恒温冷却系统能够有效对主轴系统及摇篮转台系统冷却，保证机床主运动的精度稳定;
刀具冷却系统即切削液装置和切削吹气装置,能够及时带走加工过程产生的热量。
l 排屑装置
分布在床身中间及侧面，并设有提升链板式排屑器。
l 其它配置说明
1、工作区域配照明灯，适应夜间工作。
2、机床配三色灯，提示程序运转、工作循环完成和故障报警三种信息。
l 安装条件
a、温度
工作环境温度22℃，理想温差±1℃
若被加工零件的要求不高，环境温度范围可放宽到10℃ - 40℃
b、湿度
连续： 75%以下(不结露) 短时间： 95%以下(不结露)
c、安装场所条件
1.不受外部振动影响以及电器干扰。
2.避免阳光直射机床。
3.避免直接触外界风、气及调温的冷、热风。
4.机床附近避免设置暖气等热源。
5.空气中粉尘浓度不得大于10mg/m³，不得含酸、盐和其它腐蚀气体。
6.避免漏水、浸水。
d、电 源：3相380V±10%;50Hz±1Hz
天车摇篮五轴加工中心FA630主要技术参数：
项目主要参数
加工范围X轴行程mm680
Y轴行程mm980(含换刀行程70)
Z轴行程mm500
主轴端面至工作台距离mm150-650
摇篮转台转台直径mm630
最大承重Kg1200
A轴旋转角度度±120
C轴旋转角度度360
T型槽尺寸 14H8
最大回转直径mm850
主轴驱动方式 电主轴
主轴转速rpm20000
主电机功率kW27.9
主轴扭矩N·m100
主轴刀柄 HSK-A63
主轴外径mmΦ190
进给驱动X、Y、Z快移速度m/min36/36/36
X、Y、Z进给速度m/min15/15/15
刀库
(可选配)刀库容量No.32
刀库形式 链式平推刀库
刀柄形式 HSK-A63
刀具最大直径/邻空位mmΦ75/Φ125
刀具最大长度mm300
刀具最大重量kg8
精度X/Y/Z定位精度 0.008/0.008/0.008
A/C定位精度 10″
X/Y/Z重复定位精度 0.005/0.005/0.005
A/C重复定位精度 4″
外形尺寸mm2800 X 4500X 3500
整机重量kg14000
数控系统 海德汉
三、天车摇篮五轴加工中心FA630主要配置清单
标准配置
1.数控系统：海德汉9机内+机外自动排屑装置
2.20000rpm电主轴10.刀具冷却系统
3.直驱摇篮式数控转台11.工件清洁气枪
4.主轴恒温冷却系统12.三色灯、照明灯
5.气动、液压、集中润滑系统13.标准附件及相关文件
6.机床防护14.常用维修工具
7.三轴光栅尺15.电柜空调
8.32T链式刀库16.安全门联锁
