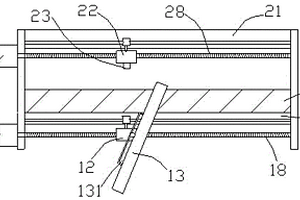

自动分选的选矿摇床 760

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种自动分选的选矿摇床，包括床体、机架、传动机构、导轨、滑块、导流件、丝杆、步进电机、控制器，导轨设置于床体的下表面，步进电机设于导轨的一端或床体的下表面，步进电机的转动轴与丝杆连接，步进电机与控制器连接；滑块与导轨、丝杆活动配合；导流件通过支杆设置于滑块上，滑块上设有导流件。本实用新型通过在床体下表面设置导轨，导流件可沿导轨滑动，实现导流件移动地无级调节，更能有效的确保分选精度和效率；能够根据各个品位矿物的分界线的变动，调整导流件的位置和姿态，精确地将不同品位矿物导流入不同的接矿槽中，提高矿物的分选效果和回收率。

震动选矿机 989

 0

本实用新型公开了一种震动选矿机，包括机架，所述机架的内腔中由上到下分别安装有粗粒矿料筛网、中粒矿料筛网和聚氨酯网层，且粗粒矿料筛网、中粒矿料筛网和聚氨酯网层两两平行，所述机架的上端安装有进料口，且进料口位于粗粒矿料筛网上端，所述机架的右端外表面焊接有震荡器，所述震荡器的左端通过连接件连接有震动棒，所述振荡器的上端外表面焊接有高压水泵，所述高压水泵的左端安装有输水管，且输水管的左端穿插在机架的内腔，所述输水管的左端安装有喷水头，且喷水头位于粗粒矿料筛网的上端，该震动选矿机结构简单，制作方便，通过多层筛选，可以更加精确地得到自己所需要的矿物，使用方便。

具有自动接浆装置的磁力选矿摇床 980

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种具有自动接浆装置的磁力选矿摇床，包括床体、机架、传动机构、自动接浆装置。自动接浆装置包括壳体、用于分隔壳体的隔板、丝杆、电机、导轨；电机与丝杆、控制器连接；所述丝杆、导轨穿过隔板，隔板与壳体配合。在床体下还设置有沿床体的长度或宽度方向运行的磁系载体机构，磁系载体机构上设置有磁系。本实用新型中矿浆受到磁性力的作用等作用，分选效果好；能够根据各个品位矿物的分界线的变动，调整自动接浆装置的隔板的位置，确保不同品位的矿浆分别流入不同的接浆槽中，实现矿浆的精确分选处理，提高矿物的分选效果和回收率。

自动磁力分选的选矿摇床 786

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种自动磁力分选的选矿摇床，包括床体、机架、传动机构、导轨、导流件和控制器等，导轨设置于床体的下表面，步进电机的转动轴与丝杆连接，步进电机与控制器连接；滑块与导轨、丝杆活动配合；导流件通过支杆设置于滑块上。在床体下还设置有沿床体的长度或宽度方向运行的磁系载体机构，磁系载体机构上设置有磁系。本实用新型中矿浆受到磁性力的作用等作用，分选效果好；通过在床体下表面设置导轨，导流件可沿导轨滑动，根据各个品位矿物的分界线的变动，能够调整导流件的位置和姿态，精确地将不同品位矿物导流入不同的接矿槽中，提高矿物的分选效果和回收率。

自清洗的选矿用矿浆筛分装置 722

 0

本实用新型涉及选矿厂选矿作业的技术领域，更具体地，涉及一种自清洗的选矿用矿浆筛分装置。一种自清洗的选矿用矿浆筛分装置，主轴的两端分别穿过带有轴承的轴承座，轴承座固接在机架两端中心线上，滚筒的两端内部分别通过连接杆固接在主轴上，主轴连接驱动机构；进浆管的一端伸入到滚筒内，进浆管固接在机架上，U型接浆槽固接在滚筒下部的机架上，U型接浆槽的最低处接通出浆管；所述的滚筒上固定有筛网，滚筒外还设有清洗机构。本实用新型的清洗机构可以在滚筒转动的过程中对筛网表面进行清洗，不会导致筛网堵塞，可高效的使粒度小的矿浆与粒度大的杂质分离，保证了筛分效果。本装置结构简单、节约时间、劳动强度低、生产效率高。

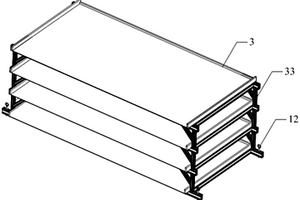

选矿机多层引力板悬浮挂接结构 633

 0

本实用新型公开了一种选矿机多层引力板悬浮挂接结构，选矿机包括机架，悬浮挂接结构包括：多层引力板、连接件、悬挂绳索、可调整悬挂件，其中：悬挂绳索的一端固定在机架上，另一端悬挂连接所述多层引力板；多层引力板各层之间通过连接件固定连接形成层叠结构，多层引力板通过可调整悬挂件悬浮挂接在所述悬挂绳索的另一端，用以从分配的待分选矿浆中分选出微粒矿物质。本实用新型采用多层引力板（床面）层叠式结构，解决单层摇床床面占地面积大的问题，采用引力板悬浮式技术，从根本上解决了传统摇床平衡调节难度及能耗高的缺陷。

具有自动接浆装置的选矿摇床 638

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种具有自动接浆装置的选矿摇床，包括床体、机架、传动机构，还包括设置在机架上的自动接浆装置，所述自动接浆装置包括壳体、用于分隔壳体的隔板、丝杆、电机、导轨；所述丝杆、电机、导轨设置在壳体上；所述电机与丝杆、控制器连接；所述丝杆、导轨穿过隔板，隔板与壳体配合。本实用新型的选矿摇床能够根据各个品位矿物的分界线的变动，用户只需通过控制器就可调节隔板的移动，确保不同品位的矿浆分别流入不同的接浆槽中，实现矿浆的精确分选处理，提高矿物的分选效果和回收率。

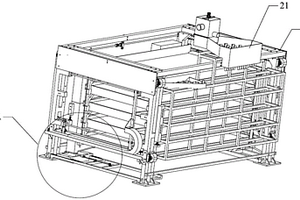

悬浮多层物理选矿机收矿排废装置 811

 0

本实用新型公开了一种悬浮多层物理选矿机收矿排废装置，收矿排废装置设置在多层引力板的收矿端；收矿排废装置包括：收矿排废槽、连接在收矿排废槽一端的汇流管道，以及收纳汇聚所述汇流管道排出的对矿物分选洗矿过程中所产生的废水废泥或被分选后的微粒矿物质的收矿排废池或收矿排废口；所述收矿排废槽设置在所述引力板的收矿端。本实用新型配合多层引力板（床面）层叠式结构，收矿排废装置采用堆叠结构，解决单层摇床床面占地面积大的问题，合理回收矿物分选洗矿过程中所产生的废水废泥或被分选后的微粒矿物质，从根本上解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

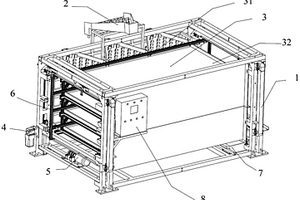

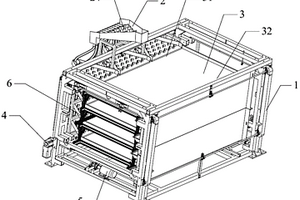

悬浮多层物理选矿机 903

 0

本实用新型公开了一种悬浮多层物理选矿机，包括：机架，给矿装置、多层悬浮式引力板、洗矿收矿动力装置、洗矿收矿运水系统、收矿排废装置及整机电控系统，多层引力板以层叠式悬浮挂接在机架上；洗矿收矿运水系统在各层引力板上方设有冲水喷头，用以在洗矿阶段向引力板提供横向移动水流冲洗矿浆，以及在收矿阶段冲洗引力板上分选出的微粒矿物质，回收至收矿排废装置；洗矿收矿动力装置驱动引力板作纵向往复运动，以及控制洗矿收矿运水系统的冲洗水流横向移动。本实用新型解决了单层摇床床面占地面积大的问题，解决了传统摇床平衡调节难度及能耗高的缺陷，解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

悬浮多层物理选矿机运水传动系统 701

 0

本实用新型公开了一种悬浮多层物理选矿机运水传动系统，运水系统包括：洗矿收矿传动装置、洗矿收矿运水系统，洗矿收矿运水系统安装在机架上，并在各层引力板上方设有喷水喷头，用以在洗矿阶段向多层悬浮式引力板提供横向移动水流冲洗矿浆，以及在收矿阶段冲洗引力板上分选出的微粒矿物质，以便回收至选矿机的收矿排废装置；洗矿收矿传动装置设置在机架上位于所述引力板纵向侧一端，与洗矿收矿运水系统驱动连接，控制洗矿收矿运水系统的冲洗水流横向移动。本实用新型采用先进行矿物分层再通过清洗分选回收方式，从根本上解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

全自动磁力选矿摇床 642

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种全自动磁力选矿摇床。所述选矿摇床包括床体、机架、传动机构，导轨、滑块、丝杆、导流件、步进电机、矿物品位在线检测器、控制器等；在床体下还设置有沿床体的长度或宽度方向运行的磁系载体机构，磁系载体机构上设置有磁系。本实用新型中矿浆受到磁性力的作用等作用，分选效果好；通过在床体下表面设置导轨，导流件可沿导轨滑动，通过步进电机、矿物品位在线检测器和控制器等部件，便于根据矿浆性质以及实际矿浆分选情况的变化来实现自动调节导流件的位置，精确地将不同品位矿物导流入不同的接矿槽中，提高矿物的分选效果和回收率。

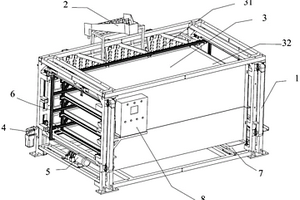

选矿系统 668

 0

本实用新型公开了一种选矿系统，包括：悬浮多层物理初选机和悬浮震动带式精选机，悬浮多层物理初选机，包括：初选机机架，给矿装置、多层悬浮式引力板、洗矿收矿动力装置、洗矿收矿运水系统、收矿排废装置及整机电控系统，悬浮震动带式精选机包括：精选机机架，安装在所述精选机机架上的给矿均分器、洗涤用水均分器、收矿槽、洗涤水/矿泥汇聚槽、带皮带的矿浆分选平台、驱动所述矿浆分选平台的皮带传动的皮带动力装置。本实用新型解决了单层摇床床面占地面积大的问题，解决了传统摇床平衡调节难度及能耗高的缺陷，解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

新型选矿用矿浆筛分装置 987

 0

本实用新型涉及选矿厂选矿作业的技术领域，更具体地，涉及一种新型选矿用矿浆筛分装置。一种新型选矿用矿浆筛分装置，进浆管的一端伸入到滚筒内，进浆管固接在机架上，U型接浆槽固接在滚筒下部的机架上，U型接浆槽的最低处接通出浆管；所述的滚筒上固定有筛网，所述的进浆管的出口连接布浆管，布浆管的端部设有出浆口，布浆管的管壁上设有多个布浆孔。本实用新型的清洗机构可以在滚筒转动的过程中对筛网表面进行清洗，不会导致筛网堵塞，本装置结构简单、节约时间、劳动强度低、生产效率高。设置的多个布浆孔可提高筛浆效率，且能有效减少从出浆口的流出量，使得筛网不容易破烂损坏，有效降低了整个装置筛网的更换频率。

悬浮多层物理选矿机洗矿收矿动力装置 893

 0

本实用新型公开了一种悬浮多层物理选矿机洗矿收矿动力装置，洗矿收矿动力装置包括：洗矿收矿传动装置、选矿剪切动力装置，洗矿收矿传动装置设置在机架上位于引力板纵向侧一端，与洗矿收矿运水系统驱动连接，控制洗矿收矿运水系统的冲洗水流横向移动；选矿剪切动力装置固定在机架上，并与引力板纵向侧一端驱动连接，用以驱动各层引力板作纵向往复运动，为各层引力板上的微粒矿物质形成相对剪切力提供动力。本实用新型解决了单层摇床床面占地面积大的问题，解决了传统摇床平衡调节难度及能耗高的缺陷，且本实用新型此种矿物分选回收方式从根本上解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

全自动选矿摇床 866

 0

本实用新型涉及选矿机械设备的技术领域，公开了一种全自动选矿摇床。所述选矿摇床包括床体、机架、传动机构，导轨、滑块、丝杆、导流件、步进电机、矿物品位在线检测器、控制器等。本实用新型的选矿摇床通过在床体下表面设置导轨，导流件可沿导轨滑动，通过步进电机、矿物品位在线检测器和控制器等部件，便于根据矿浆性质以及实际矿浆分选情况的变化来实现自动调节导流件的位置，精确地将不同品位矿物导流入不同的接矿槽中，提高矿物的分选效果和回收率。

湿式选矿斗 826

 0

本实用新型公开了一种湿式选矿斗；属于选矿设备技术领域；其技术要点包括底座，底座沿长度方向间隔设有支撑架和驱动安装板，在远离驱动安装板一侧的底座上沿底座长度方向设有破碎耙齿；在支撑架和驱动安装板之间设有密封板，所述底座靠近破碎耙齿一端近端部朝上倾斜，所述密封板、底座和驱动安装板配合形成储水槽，在储水槽内设有抽水泵，所述抽水泵出水口通过管路与外部导通连接；在驱动安装板上设有旋转驱动机构，在支撑架与旋转驱动机构之间设有过滤架，所述过滤架与旋转驱动机构驱动部连接；所述过滤架下端位于储水槽内；本实用新型旨在提供一种使用方便、效果良好的湿式选矿斗；用于筛选矿石。

选矿用矿浆筛分装置 814

 0

本实用新型涉及选矿厂选矿作业的技术领域，更具体地，涉及一种选矿用矿浆筛分装置。一种选矿用矿浆筛分装置，主轴的两端分别穿过带有轴承的轴承座，轴承座固接在机架两端中心线上，滚筒的两端内部分别通过连接杆固接在主轴上，主轴连接驱动机构；进浆管的一端伸入到滚筒内，进浆管固接在机架上，U型接浆槽固接在滚筒下部的机架上，U型接浆槽的最低处接通出浆管；滚筒端部的圆周处设有滚筒凹槽，筛网插入滚筒凹槽内，滚筒端部圆周上还设有卡接机构，卡接机构穿过筛网与滚筒卡接。本实用新型结构简单、节约时间、劳动强度低、生产效率高；通过卡接机构可把筛网稳定的固定在滚筒上，筛网的安装拆卸方便。

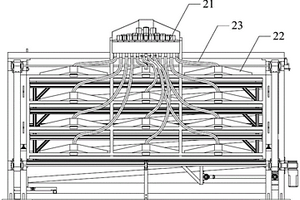

悬浮多层物理选矿机给矿装置 795

 0

本实用新型公开了一种悬浮多层物理选矿机给矿装置，包括：固定在机架上的多层均分器，多层均分器包括：位于顶层的给矿源头均分器、位于顶层之下的若干层矿浆均分器，以及连接在给矿源头均分器和矿浆均分器之间用于传输矿浆的若干给矿运水管路，每一层的若干矿浆均分器对应连接在各层引力板的给矿端，用以将待分选矿浆均分到各层引力板。本实用新型采用多层均分器，将待分选矿浆均分到各层引力板，此种矿物分选回收方式从根本上解决了传统选矿设备对选矿细度的局限性，提高了回收率，以及生产效率。

自动选矿用矿浆筛分装置 763

 0

本实用新型涉及选矿厂选矿作业的技术领域，更具体地，涉及一种自动选矿用矿浆筛分装置。一种自动选矿用矿浆筛分装置，进浆管的一端伸入到滚筒内，进浆管固接在机架上，U型接浆槽固接在滚筒下部的机架上，U型接浆槽的最低处接通出浆管；滚筒上固定有筛网，滚筒外还设有清洗机构；自动选矿用矿浆筛分装置还包括控制电路板，所述的进浆管内设有第一电磁阀，出浆管内设有第二电磁阀，控制电路板分别与第一电磁阀、第二电磁阀、驱动机构电连接。本实用新型的清洗机构在滚筒转动的过程中对筛网表面进行清洗，不会导致筛网堵塞，保证了筛分效果。本装置结构简单、节约时间、劳动强度低、生产效率高。本装置自动化程度高，十分方便，进一步提高筛分的效率。

多功能选矿用矿浆筛分装置 860

 0

本实用新型涉及选矿厂选矿作业的技术领域，更具体地，涉及一种多功能选矿用矿浆筛分装置。一种多功能选矿用矿浆筛分装置，进浆管的一端伸入到滚筒内，进浆管固接在机架上，U型接浆槽固接在滚筒下部的机架上，U型接浆槽的最低处接通出浆管；滚筒端部的圆周处设有滚筒凹槽，筛网插入滚筒凹槽内，滚筒端部圆周上还设有卡接机构，卡接机构穿过筛网与滚筒卡接；滚筒外还设有清洗机构。本实用新型的清洗机构可以在滚筒转动的过程中对筛网表面进行清洗，不会导致筛网堵塞，保证筛分效果。本装置结构简单、节约时间、劳动强度低、生产效率高。通过卡接机构可把筛网稳定的固定在滚筒上，筛网的安装拆卸方便。

石灰石尾矿陶瓷砖胶粘剂 1001

 0

本发明公开一种石灰石尾矿陶瓷砖胶粘剂，其特征在于，由以下组分的重量分数组成：水泥350～400份、重钙粉50～100份、可再分散乳胶粉20～50份、纤维素醚1.5～5份、甲酸钙1～3份、层状疏水剂0.5～1份，葡萄糖酸钠0.3～0.5份，其余部分为石灰石尾矿，各组分的总量为1000份。本发明的陶瓷砖胶粘剂，骨料全部采用石灰石尾矿来取代石英砂，浸水、热老化、冻融循环晾置时间等拉伸粘结强度及滑移均达到相关标准要求，且拉伸粘结强度原强度性能提升较大。

新型煤矿井下开采装置 911

 0

一种新型煤矿井下开采装置，涉及煤矿开采设备领域，它包括采矿车体（1）、行走机构（2）、液压臂（3）、液压锤底座（5）、一组液压锤（6）、溜槽（7）、一对溜槽护板（8）和输送皮带（9），采矿车体（1）上设有输送皮带通过孔（1-1），行走机构（2）安装在采矿车体（1）的底部，液压臂（3）的底部固定安装在采矿车体（1）的顶部，液压锤底座（5）的一侧固定安装在液压臂（3）的头部，液压锤底座（5）上分别设有一组液压锤安装槽；本实用新型的推广，能够提供一种能够稳定高效的连续式煤矿井下开采装置，该装置使用稳定高效，开采效率高，能实现连续采煤并向外输送，具有很好的市场推广价值。

新能源开采装置 985

 0

一种新能源开采装置，涉及矿石采样设备领域，包括采矿车辆（1），它还有金属探测仪（2）、矿石分析仪（3）、太阳能装置、独立电源（4）和工业计算机（5），金属探测仪（2）的探头安装在采矿车辆（1）的底盘上，金属探测仪（2）的显示装置位于采矿车辆（1）的驾驶室内，矿石分析仪（3）的进料口与采矿车辆（1）的矿样出口相通，太阳能装置包括太阳能电池板（10）、太阳能电池板自动转向装置和光伏电路板；本实用新型的推广，能够提供一种能够稳定高效的进行矿样开采的多功能新能源开采装置，该装置使用稳定高效，节能环保，功能齐全且野外续航能力强，具有很好的市场推广价值和实用性。

地下采矿凿岩机用易于操作的机体振动测试设备 602

 0

本实用新型公开了一种地下采矿凿岩机用易于操作的机体振动测试设备，包括底座和防护机构，底座的上端设置有防护机构，振动台的一侧设置有振动电机，振动台的上表面设置有绑定环，振动台的上端连接有插槽和夹块，振动台通过插槽与长挡板活动连接，振动台通过夹块与侧挡板活动连接，长挡板的下端设置有插块，长挡板通过插块与插槽活动连接，侧挡板的两侧均设置有连接件，侧挡板的两侧均开设有安放口，侧挡板通过连接件与长挡板螺钉连接，通过长挡板和侧挡板的使用，防止设备在工作过程中产生飞溅，避免对操作人员的伤害，通过密封条和吸音棉的配合使用，减少机器工作时产生的噪声，减小对操作人员耳膜的影响。

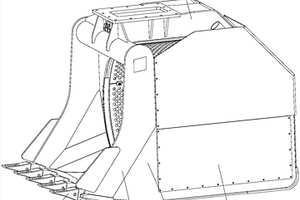

采矿用铲车铲斗 1044

 0

本实用新型公开了一种采矿用铲车铲斗，包括铲斗本体，所述铲斗本体的上斗板外壁左侧和右侧均焊接有金属盒，所述金属盒的内腔中安装有照明灯，所述铲斗本体的下斗板外壁设有与铲斗本体一体成型的半圆柱状的加强板，所述加强板的前端连接于长铲齿的后端，该铲斗采用半圆柱状的加强板加固铲斗的下斗板，使铲斗具有较高的牢固性，在使用的过程中不易变形和损毁，且半圆柱状的加强板使铲斗在工作过程中与地面的接触面积减小，减小摩擦力，减小铲车工作的负荷，提高工作效率，采用金属盒的内腔安装照明灯的结构，使工作人员在夜晚工作时，视觉没有盲点，提高工作质量，避免事故的发生。

采矿电缆接头防护支架 601

 0

本实用新型涉及一种采矿电缆接头防护支架，包括上夹持架、下夹持架，所述上夹持架、下夹持架两侧通过锁紧组件相连接，所述下夹持架下端设有支撑杆与滚轮，所述上夹持架上设有若干个导向槽，所述导向槽下侧且对应在下夹持架上设有支撑凹槽，所述每一个导向槽内设有夹持块，所述夹持块上端设有锁紧螺杆，所述锁紧螺杆上设有锁紧螺母。本实用新型可以在支撑凹槽夹持多根电缆，实用性更好，同时当支撑凹槽内所夹持的电缆直径不同时，锁紧螺母驱动锁紧螺杆的转动，实现夹持块的上下移动对不同直径的电缆进行分别夹持，这样操作方便，使用更加方便。

采矿用的钻孔机械 953

 0

本实用新型属于矿用设备技术领域，尤其为一种采矿用的钻孔机械，包括车架，所述车架的表面设置有驾驶舱，所述车架的表面设置有发电机箱，所述发电机箱的表面开设有散热孔，所述车架的一侧设置有梯子，所述车架的一端设置有驱动齿轮箱，所述驱动齿轮箱的表面连接有支撑架，所述支撑架的表面贯穿有第一连接柱，所述支撑架的表面贯穿有第二连接柱，所述第二连接柱的一端焊接有电机箱。通过在支撑架的顶部设置三个钻杆，在面对一个地方需要钻多个孔时，可以同时工作，提高了工作效率，通过在连接板的顶部设置两个电动伸缩筒，可在不需要钻多个孔时，使两个伸缩钻杆缩进电动伸缩筒内，使钻孔机械使用方便且多样化。

采矿环保工程用净化高效且耐用持久的除尘器 758

 0

本实用新型公开了一种采矿环保工程用净化高效且耐用持久的除尘器，包括底板，所述底板顶部的左侧固定安装有吸尘机构，所述底板顶部的右侧固定安装有喷淋机构，所述底板的底部固定安装有移动轮，所述吸尘机构包括壳体，所述壳体固定连接在底板顶部的左侧，所述壳体的内壁上固定连接有第一隔板，所述壳体内壁右侧且对应第一隔板的下方固定连接有连接架。该采矿环保工程用净化高效且耐用持久的除尘器，结构设计合理，使用方便，可在对矿场地面灰尘渣土清扫的过程中，同时提供一定的清水喷淋功能，可提高净化效率，并且可对长期使用后的毛刷进行快速更换，延长了设备使用寿命，可满足多方位的需求。

采矿用防跑车装置 1116

 0

本实用新型公开了一种采矿用防跑车装置，包括轨道、电机和矿车，所述矿车设置在轨道上，所述轨道的底部设有感应装置，且感应装置底部设有车轮，所述感应装置包括微处理器，所述微处理器电连接距离感应器，所述距离感应器电连接控制主机。该采矿用防跑车装置轨道的底部设有感应装置，感应装置内的微处理器电连接距离感应器，距离感应器电连接控制主机。距离感应器将矿车到达信息传递给控制主机，由控制主机控制电机转速，实现自动减速功能，无需在防跑车下降的路径中安装多个感应器，减少成本。在感应装置底部设有车轮，所以感应装置能根据矿区需要选择不同停放位置，操作简单。

太阳能采矿装置 868

 0

一种太阳能采矿装置，涉及矿样采集设备领域，它包括矩形管机架（1）、一组太阳能光伏板（2）、一对支架（3）、一对伸缩杆（4）、电机（6）、传动套筒（7）、钻头（8）、螺旋输送机（9）和电池（11），矩形管机架（1）内两侧分别设有支架槽，一组太阳能光伏板（2）通过支架安装在矩形管机架（1）顶部，一对支架（3）分别位于矩形管机架（1）的支架槽内，一对伸缩杆（4）的一端分别固定连接在一对支架（3）的外侧，电机（6）安装在矩形管机架（1）底部；本实用新型的运用，能够提供一种适应野外矿样采集工作的太阳能采矿装置，体型小，便于携带，操作简单，且效率高，具有很好是市场推广价值。
