本实用新型涉及萃取塔技术领域，具体为硫酸钠溶液萃取分离塔。
背景技术：
萃取塔又叫做抽提塔，是一种化学工业、石油炼制和环境保护等工业部门常用的质量传递设备，萃取是液体质量传递的方式之一，混合物溶液中含某一种或几种化合物，使用另外一种液体提取其中的一种液体，使其得到分离、富集和提纯，硫酸钠溶液也可以用萃取的方式分离和提纯，常见的用于硫酸钠溶液萃取分离塔有转盘萃取塔。
目前市场上现有的转盘萃取塔大多为整体结构，转盘萃取塔的内部表面积大，导致转盘萃取塔内部不便于清洗，故而提出硫酸钠溶液萃取分离塔来解决上述所提出的问题。
技术实现要素：
(一)解决的技术问题
针对现有技术的不足，本实用新型提供了硫酸钠溶液萃取分离塔，具备便于清洗等优点，解决了现有的转盘萃取塔大多为整体结构，转盘萃取塔的内部表面积大，导致转盘萃取塔内部不便于清洗的问题。
(二)技术方案
为实现上述便于清洗的目的，本实用新型提供如下技术方案：硫酸钠溶液萃取分离塔，包括塔体，所述塔体的内部固定连接有数量为两个的筛板，所述塔体的底部固定连接有延伸至塔体内部的固定块，所述塔体的顶部固定连接有u形块，所述u形块的顶部固定连接有板块，所述塔体的顶部固定连接有位于u形块内侧的限位块，所述固定块与限位块的内部均与转杆转动连接且转杆贯穿板块，所述板块的顶部固定连接有电机，所述电机的输出端固定连接有圆轴，所述圆轴的外侧套接有齿轮，所述转杆的外侧套接有与齿轮啮合的齿盘，所述板块的顶部固定连接有位于齿盘右侧的水泵，所述塔体的内部固定连接有位于两个所述筛板相对一侧并位于转杆外侧的环板，所述转杆的外侧套接有转盘，所述转盘的内部开设有环腔，所述转轴的内部设有空腔，所述转杆的内部开设有分别与环腔和空腔连通的导孔，所述转盘的外侧固定连接有延伸至环腔内部的喷头，所述空腔的内部固定连接有位于导孔上方的单向阀，所述转杆的外侧转动连接有位于筛板上方的圆壳，所述圆壳的外侧固定连接有与塔体固定连接的支杆，所述水泵的左侧与圆壳的顶部均与导管连通且导管依次贯穿板块和塔体，所述转杆的内部开设有分别与空腔和圆壳内部连通的通孔。
优选的，所述塔体的左侧分别连通有重液进管和位于重液进管下方的轻液进管，所述塔体的顶部连通有轻液出管，所述塔体的底部连通有重液出管。
优选的，所述固定块与限位块的内部均开设有位于转杆外侧的安装孔，所述安装孔的内部固定连接有与转杆外侧固定连接的轴承。
优选的，所述环板和转盘均呈等距离分布，且转盘位于相邻两个所述环板的相对一侧。
优选的，所述喷头在转盘上呈环形等距离分布，所述导孔呈对称分布。
优选的，所述圆壳的内部为中空，所述圆壳的顶部与底部均固定连接有与转杆外侧固定连接的旋转密封圈。
(三)有益效果
与现有技术相比，本实用新型提供了硫酸钠溶液萃取分离塔，具备以下有益效果：
该硫酸钠溶液萃取分离塔，通过启动水泵，水泵使外界清洁用水经过导管到达圆壳内部，再依次经过通孔、空腔、单向阀和导孔到达环腔内部，再由喷头喷出，对塔体的内部进行冲洗，再启动电机，电机带动圆轴转动，使齿轮带动齿盘转动，齿盘带动转杆转动，转杆带动转盘转动，转盘带动喷头转动，使喷头清洗范围更广，从而达到了便于清洗的目的。
附图说明

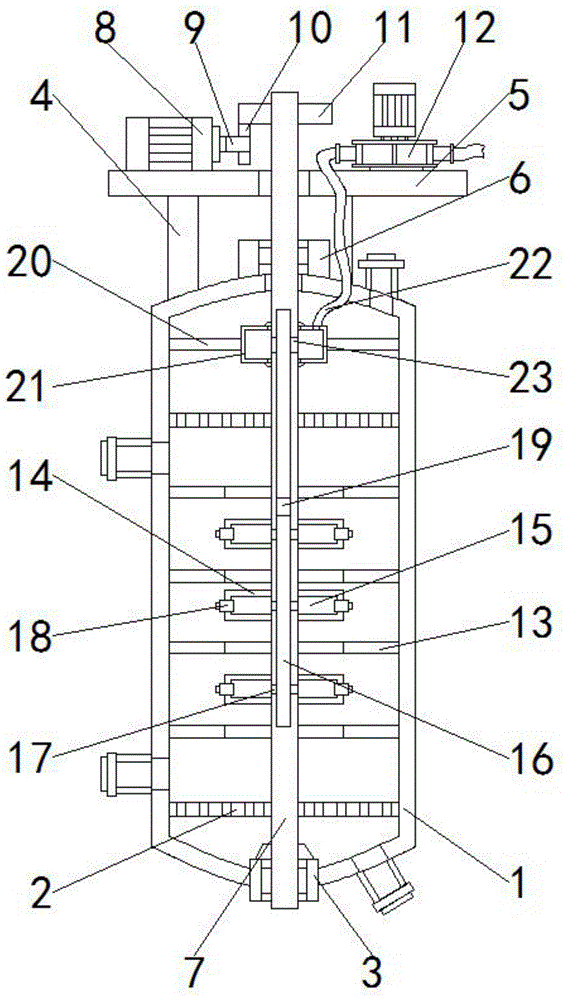

图1为本实用新型结构剖面图；
图2为本实用新型结构示意图；
图3为本实用新型转盘俯视剖面图。
图中：1塔体、2筛板、3固定块、4u形块、5板块、6限位块、7转杆、8电机、9圆轴、10齿轮、11齿盘、12水泵、13环板、14转盘、15环腔、16空腔、17导孔、18喷头、19单向阀、20支杆、21圆壳、22导管、23通孔。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
请参阅图1-3，硫酸钠溶液萃取分离塔，包括塔体1，塔体1的内部固定连接有数量为两个的筛板2，塔体1的左侧分别连通有重液进管和位于重液进管下方的轻液进管，塔体1的顶部连通有轻液出管，塔体1的底部连通有重液出管，塔体1的底部固定连接有延伸至塔体1内部的固定块3，塔体1的顶部固定连接有u形块4，u形块4的顶部固定连接有板块5，塔体1的顶部固定连接有位于u形块4内侧的限位块6，固定块3与限位块6的内部均与转杆7转动连接且转杆7贯穿板块5，固定块3与限位块6的内部均开设有位于转杆7外侧的安装孔，安装孔的内部固定连接有与转杆7外侧固定连接的轴承，板块5的顶部固定连接有电机8，电机8的输出端固定连接有圆轴9，圆轴9的外侧套接有齿轮10，转杆7的外侧套接有与齿轮10啮合的齿盘11，板块5的顶部固定连接有位于齿盘11右侧的水泵12，塔体1的内部固定连接有位于两个筛板2相对一侧并位于转杆7外侧的环板13，转杆7的外侧套接有转盘14，环板13和转盘14均呈等距离分布，且转盘14位于相邻两个环板13的相对一侧，转盘14的内部开设有环腔15，转轴7的内部设有空腔16，转杆7的内部开设有分别与环腔15和空腔16连通的导孔17，转盘14的外侧固定连接有延伸至环腔15内部的喷头18，喷头18在转盘14上呈环形等距离分布，导孔17呈对称分布，空腔16的内部固定连接有位于导孔17上方的单向阀19，转杆7的外侧转动连接有位于筛板2上方的圆壳21，圆壳21的外侧固定连接有与塔体1固定连接的支杆20，圆壳21的内部为中空，圆壳21的顶部与底部均固定连接有与转杆7外侧固定连接的旋转密封圈，水泵12的左侧与圆壳21的顶部均与导管22连通且导管22依次贯穿板块5和塔体1，转杆7的内部开设有分别与空腔16和圆壳21内部连通的通孔23，通过启动水泵12，水泵12使外界清洁用水经过导管22到达圆壳21内部，再依次经过通孔23、空腔16、单向阀19和导孔17到达环腔15内部，再由喷头18喷出，对塔体1的内部进行冲洗，再启动电机8，电机8带动圆轴9转动，使齿轮10带动齿盘11转动，齿盘11带动转杆7转动，转杆7带动转盘14转动，转盘14带动喷头18转动，使喷头18清洗范围更广，从而达到了便于清洗的目的。
综上所述，该硫酸钠溶液萃取分离塔，通过启动水泵12，水泵12使外界清洁用水经过导管22到达圆壳21内部，再依次经过通孔23、空腔16、单向阀19和导孔17到达环腔15内部，再由喷头18喷出，对塔体1的内部进行冲洗，再启动电机8，电机8带动圆轴9转动，使齿轮10带动齿盘11转动，齿盘11带动转杆7转动，转杆7带动转盘14转动，转盘14带动喷头18转动，使喷头18清洗范围更广，从而达到了便于清洗的目的，解决了现有的转盘萃取塔大多为整体结构，转盘萃取塔的内部表面积大，导致转盘萃取塔内部不便于清洗的问题。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
技术特征：
1.硫酸钠溶液萃取分离塔，包括塔体(1)，其特征在于：所述塔体(1)的内部固定连接有数量为两个的筛板(2)，所述塔体(1)的底部固定连接有延伸至塔体(1)内部的固定块(3)，所述塔体(1)的顶部固定连接有u形块(4)，所述u形块(4)的顶部固定连接有板块(5)，所述塔体(1)的顶部固定连接有位于u形块(4)内侧的限位块(6)，所述固定块(3)与限位块(6)的内部均与转杆(7)转动连接且转杆(7)贯穿板块(5)，所述板块(5)的顶部固定连接有电机(8)，所述电机(8)的输出端固定连接有圆轴(9)，所述圆轴(9)的外侧套接有齿轮(10)，所述转杆(7)的外侧套接有与齿轮(10)啮合的齿盘(11)，所述板块(5)的顶部固定连接有位于齿盘(11)右侧的水泵(12)，所述塔体(1)的内部固定连接有位于两个所述筛板(2)相对一侧并位于转杆(7)外侧的环板(13)，所述转杆(7)的外侧套接有转盘(14)，所述转盘(14)的内部开设有环腔(15)，所述转杆(7)的内部设有空腔(16)，所述转杆(7)的内部开设有分别与环腔(15)和空腔(16)连通的导孔(17)，所述转盘(14)的外侧固定连接有延伸至环腔(15)内部的喷头(18)，所述空腔(16)的内部固定连接有位于导孔(17)上方的单向阀(19)，所述转杆(7)的外侧转动连接有位于筛板(2)上方的圆壳(21)，所述圆壳(21)的外侧固定连接有与塔体(1)固定连接的支杆(20)，所述水泵(12)的左侧与圆壳(21)的顶部均与导管(22)连通且导管(22)依次贯穿板块(5)和塔体(1)，所述转杆(7)的内部开设有分别与空腔(16)和圆壳(21)内部连通的通孔(23)。
2.根据权利要求1所述的硫酸钠溶液萃取分离塔，其特征在于：所述塔体(1)的左侧分别连通有重液进管和位于重液进管下方的轻液进管，所述塔体(1)的顶部连通有轻液出管，所述塔体(1)的底部连通有重液出管。
3.根据权利要求1所述的硫酸钠溶液萃取分离塔，其特征在于：所述固定块(3)与限位块(6)的内部均开设有位于转杆(7)外侧的安装孔，所述安装孔的内部固定连接有与转杆(7)外侧固定连接的轴承。
4.根据权利要求1所述的硫酸钠溶液萃取分离塔，其特征在于：所述环板(13)和转盘(14)均呈等距离分布，且转盘(14)位于相邻两个所述环板(13)的相对一侧。
5.根据权利要求1所述的硫酸钠溶液萃取分离塔，其特征在于：所述喷头(18)在转盘(14)上呈环形等距离分布，所述导孔(17)呈对称分布。
6.根据权利要求1所述的硫酸钠溶液萃取分离塔，其特征在于：所述圆壳(21)的内部为中空，所述圆壳(21)的顶部与底部均固定连接有与转杆(7)外侧固定连接的旋转密封圈。
技术总结
本实用新型涉及萃取塔技术领域，且公开了硫酸钠溶液萃取分离塔，包括塔体，所述塔体的内部固定连接有数量为两个的筛板，所述塔体的底部固定连接有延伸至塔体内部的固定块，所述塔体的顶部固定连接有U形块，所述U形块的顶部固定连接有板块，所述塔体的顶部固定连接有位于U形块内侧的限位块，所述固定块与限位块的内部均与转杆转动连接且转杆贯穿板块，所述板块的顶部固定连接有电机，所述电机的输出端固定连接有圆轴，所述圆轴的外侧套接有齿轮。该硫酸钠溶液萃取分离塔，具备便于清洗等优点，解决了现有的转盘萃取塔大多为整体结构，转盘萃取塔的内部表面积大，导致转盘萃取塔内部不便于清洗的问题。
技术研发人员：王守顺;张津;孙磊
受保护的技术使用者：盘锦瑞德化工有限公司
技术研发日：2020.07.23
技术公布日：2021.05.07
