本实用新型涉及节流装置技术领域，具体是一种用于离心式冷水机组的节流装置。
背景技术：
冷水机组包括四个主要组成部分：压缩机、蒸发器、冷凝器和膨胀阀，从而实现了机组制冷制热效果，因各行各业的使用比较广泛，所以对冷水机组的要求也不一样，节流装置是组成制冷设备的重要部件，在功能上它具有如下作用：对高压液体制冷剂进行节流降压，保证冷凝器与蒸发器之间的压力差，以便使蒸发器中的液态制冷剂在要求的低压下蒸发吸热，从而达到制冷降温的目的，节流板的设置，使流体在管道中流动时，由于孔板的局部阻力，使得流体的压力降低，能量损耗，该现象在热力学上称为节流现象。
当管道的前后压差较大时，往往采用增加节流孔板的方式，但是节流板的设置一般为固定式的，不能够根据管道的压差进行调整节流板，使降低流体压力的效果不明显，因此，本领域技术人员提供了一种用于离心式冷水机组的节流装置，以解决上述背景技术中提出的问题。
技术实现要素：
本实用新型的目的在于提供一种用于离心式冷水机组的节流装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种用于离心式冷水机组的节流装置，包括连接管道，所述连接管道顶部固定连接有固定座，所述连接管道顶部开设有两个安装槽，且所述固定座开设有两个与所述安装槽相对应的置板槽，两个所述置板槽内侧分别滑动连接有第一节流板和第二节流板，所述固定座上设有两个操作螺杆，两个所述操作螺杆一端均贯穿固定座，且两个所述操作螺杆一端延伸至所述置板槽内，两个所述操作螺杆分别与所述第一节流板、第二节流板转动连接，两个所述操作螺杆均与所述固定座螺纹连接。
作为本实用新型再进一步的方案：所述安装槽与所述置板槽连通。
作为本实用新型再进一步的方案：所述固定座顶部具有与所述第一节流板、第二节流板相对应的标识牌。
作为本实用新型再进一步的方案：所述第一节流板和所述第二节流板的直径均等于所述置板槽的宽度。
作为本实用新型再进一步的方案：所述第一节流板和所述第二节流板顶部均具有凸台，所述操作螺杆转动在所述凸台内。
作为本实用新型再进一步的方案：所述操作螺杆一端固定连接有连接圆盘，所述凸台开设有连接圆槽，所述连接圆盘转动在所述连接圆槽内。
作为本实用新型再进一步的方案：两个所述操作螺杆外壁均螺纹连接有紧固螺母。
与现有技术相比，本实用新型的有益效果是：
通过设置的两组节流板位于固定座内部，两组节流板的孔径和孔数各不相同，使其可以根据连接管道内部压差的大小，选择合适的节流板，拧动操作螺杆，可以使操作螺杆带动节流板在置板槽内滑动，使节流板位于连接管道的安装槽内，从而对连接管道内部流通的流体进行阻挡，使得流体的压力降低，不同的节流板的使用可以根据连接管道内的压差进行选择，便于降低流体压力，且第一节流板和第二节流板在不使用的时候均能够位于置板槽内，使用时可以选择适合的节流板位于安装槽内，使另一个节流板在置板槽内不会造成影响。
附图说明

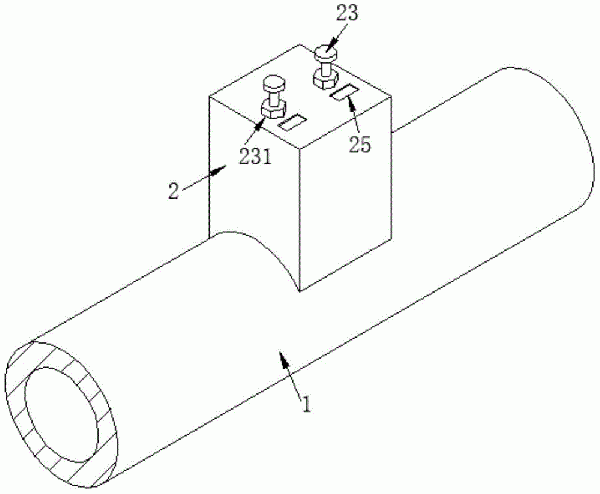

图1为一种用于离心式冷水机组的节流装置的结构示意图；
图2为一种用于离心式冷水机组的节流装置中固定座内部的结构示意图；
图3为一种用于离心式冷水机组的节流装置的剖视图；
图4为一种用于离心式冷水机组的节流装置中操作螺杆的结构示意图。
图中：1、连接管道；101、安装槽；2、固定座；201、置板槽；21、第一节流板；22、第二节流板；23、操作螺杆；231、紧固螺母；232、连接圆盘；24、凸台；241、连接圆槽；25、标识牌。
具体实施方式
请参阅图1～4，本实用新型实施例中，一种用于离心式冷水机组的节流装置，包括连接管道1，连接管道1顶部固定连接有固定座2，连接管道1顶部开设有两个安装槽101，且固定座2开设有两个与安装槽101相对应的置板槽201，两个置板槽201内侧分别滑动连接有第一节流板21和第二节流板22，固定座2上设有两个操作螺杆23，两个操作螺杆23一端均贯穿固定座2，且两个操作螺杆23一端延伸至置板槽201内，两个操作螺杆23分别与第一节流板21、第二节流板22转动连接，两个操作螺杆23均与固定座2螺纹连接。
在图1-2中：通过设置的两组节流板位于固定座2内部，第一节流板21和第二节流板22的孔径和孔数各不相同，使其可以根据连接管道1内部压差的大小，选择合适的节流板，第一节流板21和第二节流板22在不使用的时候均能够位于置板槽201内，安装槽101与置板槽201连通，使用时可以选择适合的节流板位于安装槽101内，使另一个节流板在置板槽201内不会造成影响，固定座2顶部具有与第一节流板21、第二节流板22相对应的标识牌25，标识牌25能够记录第一节流板21和第二节流板22的信息，能够便于根据标识牌25进行选择合适的节流板，第一节流板21和第二节流板22的直径均等于置板槽201的宽度，使连接管道1内的流体受到第一节流板21和第二节流板22的限制不易或不会进入到固定座2内，第一节流板21和第二节流板22的外壁可以固定有密封圈，使第一节流板21和第二节流板22能够提高与固定座2、连接管道1连接的密封性，通过拧动操作螺杆23，连接圆盘232在凸台24的连接圆槽241内转动，操作螺杆23可以带动第一节流板21或第二节流板22在置板槽201内滑动，使节流板位于连接管道1的安装槽101内，从而对连接管道1内部流通的流体进行阻挡，使得流体的压力降低，不同的节流板的使用可以根据连接管道1内的压差进行选择，便于降低流体压力。
在图3-4中：第一节流板21和第二节流板22顶部均具有凸台24，操作螺杆23转动在凸台24内，操作螺杆23一端固定连接有连接圆盘232，凸台24开设有连接圆槽241，连接圆盘232转动在连接圆槽241内，当拧动操作螺杆23时，可以使连接圆盘232在凸台24的连接圆槽241内转动，连接圆盘232位于连接圆槽241内，使连接圆盘232可以将操作螺杆23与凸台24连接在一起，便于第一节流板21和第二节流板22运动，操作螺杆23与固定座2螺纹连接，在螺纹的作用下可以使操作螺杆23上下移动，从而可以使第一节流板21和第二节流板22上下运动，两个操作螺杆23外壁均螺纹连接有紧固螺母231，紧固螺母231的作用是用来限制操作螺杆23的运动，使操作螺杆23无法运动，提高操作螺杆23连接节流板的稳定性。
本实用新型的工作原理是：通过设置的两组节流板位于固定座2内部，第一节流板21和第二节流板22的孔径和孔数各不相同，使其可以根据连接管道1内部压差的大小，选择合适的节流板，第一节流板21和第二节流板22在不使用的时候均能够位于置板槽201内，使用时可以选择适合的节流板位于安装槽101内，使另一个节流板在置板槽201内不会造成影响，标识牌25能够记录第一节流板21和第二节流板22的信息，能够便于根据标识牌25进行选择合适的节流板，通过拧动操作螺杆23，连接圆盘232能够在凸台24的连接圆槽241内转动，操作螺杆23与固定座2螺纹连接，在螺纹的作用下可以使操作螺杆23上下移动，从而可以使第一节流板21和第二节流板22上下运动，操作螺杆23带动节流板在置板槽201内滑动，使节流板位于连接管道1的安装槽101内，从而对连接管道1内部流通的流体进行阻挡，使得流体的压力降低，不同的节流板的使用可以根据连接管道1内的压差进行选择，便于降低流体压力。
以上所述的，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
技术特征：
1.一种用于离心式冷水机组的节流装置，包括连接管道(1)，其特征在于，所述连接管道(1)顶部固定连接有固定座(2)，所述连接管道(1)顶部开设有两个安装槽(101)，且所述固定座(2)开设有两个与所述安装槽(101)相对应的置板槽(201)，两个所述置板槽(201)内侧分别滑动连接有第一节流板(21)和第二节流板(22)，所述固定座(2)上设有两个操作螺杆(23)，两个所述操作螺杆(23)一端均贯穿固定座(2)，且两个所述操作螺杆(23)一端延伸至所述置板槽(201)内，两个所述操作螺杆(23)分别与所述第一节流板(21)、第二节流板(22)转动连接，两个所述操作螺杆(23)均与所述固定座(2)螺纹连接。
2.根据权利要求1所述的一种用于离心式冷水机组的节流装置，其特征在于，所述安装槽(101)与所述置板槽(201)连通。
3.根据权利要求1所述的一种用于离心式冷水机组的节流装置，其特征在于，所述固定座(2)顶部具有与所述第一节流板(21)、第二节流板(22)相对应的标识牌(25)。
4.根据权利要求1所述的一种用于离心式冷水机组的节流装置，其特征在于，所述第一节流板(21)和所述第二节流板(22)的直径均等于所述置板槽(201)的宽度。
5.根据权利要求1所述的一种用于离心式冷水机组的节流装置，其特征在于，所述第一节流板(21)和所述第二节流板(22)顶部均具有凸台(24)，所述操作螺杆(23)转动在所述凸台(24)内。
6.根据权利要求5所述的一种用于离心式冷水机组的节流装置，其特征在于，所述操作螺杆(23)一端固定连接有连接圆盘(232)，所述凸台(24)开设有连接圆槽(241)，所述连接圆盘(232)转动在所述连接圆槽(241)内。
7.根据权利要求1所述的一种用于离心式冷水机组的节流装置，其特征在于，两个所述操作螺杆(23)外壁均螺纹连接有紧固螺母(231)。
技术总结
本实用新型属于节流装置技术领域，尤其为一种用于离心式冷水机组的节流装置，包括连接管道，所述连接管道顶部固定连接有固定座，所述连接管道顶部开设有两个安装槽，且所述固定座开设有两个与所述安装槽相对应的置板槽，两个所述置板槽内侧分别滑动连接有第一节流板和第二节流板，所述固定座上设有两个操作螺杆；通过设置的两组节流板的孔径和孔数各不相同，使其可以根据连接管道内部压差的大小，选择合适的节流板，拧动操作螺杆，并带动节流板在置板槽内滑动，使节流板位于安装槽内，从而对连接管道内部流通的流体进行阻挡，使得流体的压力降低，不同的节流板的使用可以根据连接管道内的压差进行选择，便于降低流体压力。
技术研发人员：刘锦仁;钟东良
受保护的技术使用者：钟东良
技术研发日：2020.06.12
技术公布日：2021.01.15
