1.本发明涉及离子色谱仪技术领域，具体涉及一种离子色谱仪脱气装置。
背景技术：
2.离子色谱是高效液相色谱的一种，故又称高效离子色谱(hpic)或现代离子色谱，其有别于传统液相色谱柱的主要是树脂具有很高的交联度和较低的交换容量，进样体积很小，用柱塞泵输送淋洗液通常对淋出液进行在线自动连续电导检测。
3.在离子色谱分析过程中，不可避免的在淋洗液和样品中会吸收一定的空气，而气体能够影响色谱的分离效率以及谱图分析结果；尤其是空气中的二氧化碳气体，二氧化碳在管路中容易与强碱性的淋洗液发生反应，生成碳酸根离子。不仅影响淋洗液发挥其自身的作用，还会影响最终的谱图分析结果，这是由于碳酸根离子和硫酸根离子在谱图上的出峰位置接近，若淋洗液和样品中含有大量的碳酸根离子即会影响硫酸根离子的峰值，更甚者与硫酸根离子的峰位置重叠，覆盖硫酸根在谱图上的位置，影响最终的色谱分析结果。因此需要对管路中存在的二氧化碳气体进行脱除，现有技术中脱气多采用抽真空脱气的方式对管路中存在的气体进行统一脱除，但也存在一些问题即脱气装置中需要时刻保持封闭状态，保证真空环境，否则气体脱除效果较差，其次并不针对二氧化碳气体的脱除即二氧化碳脱除效果得不到保证。因此基于上述问题，需要寻找一种针对二氧化碳气体进行有效脱除的装置。
技术实现要素：
4.本发明的目的在于提供一种离子色谱仪脱气装置，以解决上述背景技术中存在的现有技术问题。
5.为解决上述的技术问题，本发明提供的技术方案为：提供了一种离子色谱仪脱气装置，包括脱气盒、脱气管路、负压管以及吸收管，所述脱气盒一侧开设有淋洗液进口以及淋洗液出口，另一侧开设有抽气口，所述脱气管路设置在脱气盒内且一端与淋洗液进口连通，另一端与淋洗液出口连通，所述抽气口通过气管与负压设备连通，所述负压管设置在气管内且一端与脱气盒连通，另一端连接有吸收管，所述吸收管内填充有二氧化碳吸收剂。
6.在上述技术方案基础上，所述负压管通过抽气口进入脱气盒内且设置在脱气盒的对角线上。
7.在上述技术方案基础上，所述负压管上套设有硅胶管且通过卡箍固定抵接在气管内，所述硅胶管与气管内侧壁密封连接。
8.在上述技术方案基础上，所述负压管的长度可调节。
9.在上述技术方案基础上，所述气管上还设置有压力传感器，所述压力传感器与控制电路板电连接。
10.在上述技术方案基础上，所述气管通过三通连接有第一支管与第二支管，所述第一支管与抽气口连通，所述第二支管与吸收管连通，所述负压管设置在第一支管与第二支
管的内部。
11.在上述技术方案基础上，所述负压设备设置为
真空泵，所述真空泵与气管连通。
12.本发明提供的技术方案产生的有益效果在于：
13.1、本发明中通过在气管内设置有负压管，并且负压管的一端与吸收管连通，吸收管内的二氧化碳吸附剂可以对空气中的二氧化碳气体进行吸附，负压设备工作时，将经过吸收管的空气即过滤掉大部分二氧化碳气体的空气通过负压管吸入至脱气盒内，可以有效降低脱气盒内二氧化碳气体的浓度，这样淋洗液和样品流经脱气管时，脱气管内二氧化碳浓度相较于脱气盒内的二氧化碳浓度较高；由于负压设备存在，脱气盒内处于低压状态，因此在压力差和浓度差的作用下，可以在淋洗液和样品流经脱气管时将气体进行有效脱除，尤其针对二氧化碳气体的脱除效率更高，脱除效果较好，避免后续对色谱分析结果造成不良影响。
14.2、通过在气管内设置有负压管，并调整其内径和长度，可以控制脱气盒内的真空度及二氧化碳浓度，以达到二氧化碳最好的脱除效率，同时又不需要保持完全真空封闭状态才能实现最好的脱除效率，降低设备安装与使用高要求。
附图说明

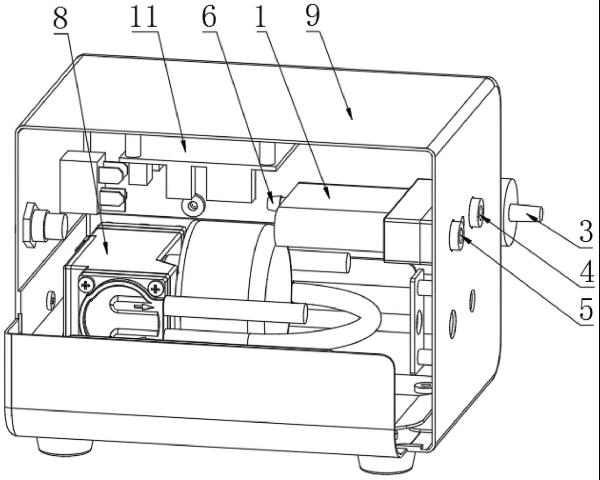

15.图1是本发明的整体结构示意图；
16.图2是本发明的内部结构示意图；
17.图3是本发明中脱气盒的结构示意图；
18.图4是本发明中管路连接结构示意图；
具体实施方式
19.下面结合附图和实施例对本发明作进一步说明：
20.在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。
21.在本发明的描述中，需要理解的是，术语“左”、“右”、“前”、“后”、“顶”、“底”、等指示的方位或位置关系均为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。
22.如图1至图4所示，一种离子色谱仪脱气装置，包括脱气盒1、脱气管路、负压管2以及吸收管3，所述脱气盒1一侧开设有淋洗液进口4以及淋洗液出口5，另一侧开设有抽气口6，所述脱气管路设置在脱气盒1内且一端与淋洗液进口4连通，另一端与淋洗液出口5连通，所述抽气口6通过气管7与负压设备8连通，所述负压管2设置在气管7内且一端与脱气盒1连通，另一端连接有吸收管3，所述吸收管3内填充有二氧化碳吸收剂。
23.通过设置负压管，并调整其内径和长度，可以控制脱气盒内的真空度及二氧化碳浓度，以达到二氧化碳最好的脱除效率，同时又不需要保持完全真空封闭状态才能实现最
好的脱除效率，降低设备安装与使用高要求。
24.本发明中通过在气管7内设置有负压管2，并且负压管2的一端与吸收管3连通，吸收管3内的二氧化碳吸附剂可以对空气中的二氧化碳气体进行吸附，负压设备8工作时，将经过吸收管3的空气即过滤掉大部分二氧化碳气体的空气通过负压管2吸入至脱气盒1内，可以有效降低脱气盒1内二氧化碳气体的浓度，使得脱气盒内比脱气管内二氧化碳浓度低，这样淋洗液和样品流经脱气管时，脱气管内二氧化碳浓度现相较于脱气盒1内的二氧化碳浓度较高；由于负压设备8存在，脱气盒1内处于低压状态，因此在压力差和浓度差的作用下，淋洗液和样品流经脱气管时将其中的气体进行有效脱除，尤其针对二氧化碳气体的脱除效率更高，脱除效果较好，避免后续对色谱分析结果造成不良影响。同时通过在气管7内设置有负压管2，既可以使脱气盒1内保持低压的状态，又不需要脱气盒1内时刻保持完全真空封闭的状态才能实现气体尤其是二氧化碳的脱除，降低了设备安装与使用的高要求；最终淋洗液和样品中脱出的二氧化碳气体通过负压设备8排出。
25.其中需要说明的是，所述脱气管管路是仅可以允许气体通过，但是液相不会流出的管路，实现气体的脱除作用。
26.优选的，还包括壳体9，所述脱气盒1与负压设备8固定设置在壳体9内侧壁上，所述吸收管3固定设置在壳体9的外侧壁上。可以理解的是，所述壳体上开设有允许管路通过的通孔。
27.在上述技术方案基础上，所述负压管2通过抽气口6进入脱气盒1内且设置在脱气盒1的对角线上。优选的，所述负压管2从抽气口6进入脱气盒1内部，其自由端设置在与抽气口6对应的对角线上，即增加负压管2在脱气盒1内设置的长度，优化空气的流动路径，可以对脱气盒1内的气体进行更全面的置换过程，改善气体的脱除效率。
28.在上述技术方案基础上，所述负压管2上套设有硅胶管10且通过卡箍固定抵接在气管7内，所述硅胶管10与气管7内侧壁密封连接。通过在负压管2外侧套设有硅胶管10，在与气管7的固定过程中硅胶管10与气管7的内侧壁之间实现密封连接，负压设备8在工作过程中，实现吸入的空气仅从负压管2内进入，即实现进入的空气为通过吸收管过滤掉二氧化碳后的空气，有效保证脱气盒1内的二氧化碳气体浓度降低。
29.在上述技术方案基础上，所述负压管2的长度可调节。更优选的，在实际使用过程中，可以对负压管2的长度和内径进行调节，可以控制脱气盒内的真空度及二氧化碳浓度，以达到二氧化碳最好的脱除效率，同时又不需要保持完全真空封闭状态才能实现最好的脱除效率，降低设备安装与使用高要求。更优选的，所述负压管2的内径范围设置为0.10-0.50mm。
30.在上述技术方案基础上，所述气管7上还设置有压力传感器，所述压力传感器与控制电路板11电连接。通过在气管7即空气管路上设置有压力传感器，可以对气管7内的压力进行检测，从而方便对管路和脱气盒1内的压力进行监测，保证脱气盒1内所需的压力。
31.在上述技术方案基础上，所述气管7通过三通连接有第一支管12与第二支管13，所述第一支管12与抽气口6连通，所述第二支管13与吸收管3连通，所述负压管2设置在第一支管12与第二支管13的内部。
32.在上述技术方案基础上，所述负压设备8设置为真空泵，所述真空泵与气管7连通。
33.具体的参照图4所示的管路连通结构示意图，负压设备8真空泵工作，空气从吸收
管3内进入并通过固定在第二支管13内的负压管2，过滤二氧化碳后的空气通过负压管2进入脱气盒1内，此时脱气盒内二氧化碳浓度相对较低；真空泵工作对脱气盒1内进行抽气使得脱气盒1内部形成负压状态，但并不要求其内部为完全真空封闭的状态；此时空气和从脱气管内脱出的气体由脱气盒内依次通过抽气口6、第一支管12以及气管7最终通过真空泵流出，完成气体脱除工作；即在压力差和浓度差的作用下，将脱气管内存在的气体进行有效脱除，尤其改善二氧化碳气体的脱除效果和脱除效率。
34.以上显示和描述了本发明的基本原理和主要特征，对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，因此应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。
35.此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。技术特征：
1.一种离子色谱仪脱气装置，其特征在于，包括脱气盒(1)、脱气管路、负压管(2)以及吸收管(3)，所述脱气盒(1)一侧开设有淋洗液进口(4)以及淋洗液出口(5)，另一侧开设有抽气口(6)，所述脱气管路设置在脱气盒(1)内且一端与淋洗液进口(4)连通，另一端与淋洗液出口(5)连通，所述抽气口(6)通过气管(7)与负压设备(8)连通，所述负压管(2)设置在气管(7)内且一端与脱气盒(1)连通，另一端连接有吸收管(3)，所述吸收管(3)内填充有二氧化碳吸收剂。2.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述负压管(2)通过抽气口(6)进入脱气盒(1)内且设置在脱气盒(1)的对角线上。3.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述负压管(2)上套设有硅胶管(10)且通过卡箍固定抵接在气管(7)内，所述硅胶管(10)与气管(7)内侧壁密封连接。4.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述负压管(2)的长度可调节。5.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述气管(7)上还设置有压力传感器，所述压力传感器与控制电路板(11)电连接。6.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述气管(7)通过三通连接有第一支管(12)与第二支管(13)，所述第一支管(12)与抽气口(6)连通，所述第二支管(13)与吸收管(3)连通，所述负压管(2)设置在第一支管(12)与第二支管(13)的内部。7.根据权利要求1所述的一种离子色谱仪脱气装置，其特征在于，所述负压设备(8)设置为真空泵，所述真空泵与气管(7)连通。
技术总结
本发明涉及离子色谱仪技术领域，具体涉及一种离子色谱仪脱气装置，包括脱气盒、脱气管路、负压管以及吸收管；通过在气管内设置有负压管且一端连接有吸收管，吸收管内有二氧化碳吸附剂对空气中的二氧化碳气体进行吸附，然后通过负压管吸入至脱气盒内，使得脱气盒内比脱气管内二氧化碳浓度低，同时脱气盒内处于低压状态，在压力差和浓度差的作用下，可以在淋洗液和样品流经脱气管时将其中的气体进行有效脱除，尤其对二氧化碳气体的脱除效率更高，脱除效果较好。通过设置负压管并调整其内径和长度，可以控制脱气盒内的真空度及二氧化碳浓度，以达到二氧化碳最好的脱除效率，不需要保持完全真空封闭状态才能实现最好的脱除效率，降低设备安装要求。降低设备安装要求。降低设备安装要求。
