1.本实用新型涉及液相色谱仪技术领域，具体为一种高效液相色谱仪。
背景技术：
2.液相色谱仪是利用混合物在液固或不互溶的两种液体之间分配比的差异，对混合物进行先分离，而后分析鉴定的仪器，现在的色谱仪已经可以同时检测100种物质，大大提高了检测效率。
3.现有的液相色谱仪存在的缺陷是：
4.1.现有的液相色谱仪大多由人工进行清洗，每次对装置进行清洗都需要将色谱柱取出，增加了工作人员的工作负担；
5.2.现有的液相色谱仪没有对溶液进行脱气的装置，溶液中的气泡进入色谱柱中会影响色谱柱的检测精度。
技术实现要素：
6.本实用新型的目的在于提供一种高效液相色谱仪，以解决上述背景技术中提出的清洗色谱柱和溶液脱气的问题。
7.为实现上述目的，本实用新型提供如下技术方案：一种高效液相色谱仪，包括离心槽、脱气箱、检测箱、色谱柱、固定板和清洗箱，所述离心槽的内壁安装有离心泵，所述离心泵的输入端进水管，且进水管的一端与外界待测溶液瓶连接，所述离心泵的输出端安装有出水管，且输水管的一端延伸进脱气箱的内部，所述离心槽的外壁安装有脱气箱，所述离心槽的底部安装有检测箱，所述检测箱的内壁安装有色谱柱，所述检测箱的内壁安装有固定板，且固定板位于色谱柱的一侧，所述检测箱的外壁安装有清洗箱。
8.优选的，所述脱气箱的内壁安装有分子膜，脱气箱的顶部设有通气孔。
9.优选的，所述检测箱的内壁安装有支撑板，且支撑板位于色谱柱的上方，支撑板的顶部安装有气动隔膜泵，气动隔膜泵的输入端安装有进水管，且进水管的顶部延伸进脱气箱的内部，气动隔膜泵的输出端安装有出水管，且出水管的一端与色谱柱的外壁连接，检测箱的正面安装有显示屏，且显示屏与检测器通过导线电性连接。
10.优选的，所述色谱柱底部安装有检测管，检测管的外壁安装有检测器，检测箱的外壁安装有废料箱，且检测管的一端延伸进废料箱的内部。
11.优选的，所述固定板的顶部安装有第一电热丝，支撑板的底部安装有第二电热丝，检测箱的内部顶壁安装有温度表。
12.优选的，所述清洗箱的内壁安装有电动伸缩杆，电动伸缩杆的一端安装有推动板，清洗箱的内壁安装有清洗管，且清洗管的一端延伸进色谱柱的内部，清洗箱的内壁安装有转动轴，转动轴的外壁安装有密封板，密封板的外壁安装有连接杆，连接杆的一端安装有转动杆，且转动杆的顶部延伸出清洗箱的顶部，转动杆的顶部安装有固定绳，固定绳的一端安装有挂钩，清洗箱的顶部安装有一组圆环。
13.与现有技术相比，本实用新型的有益效果是：
14.1.本实用新型通过安装有清洗箱可以对色谱柱进行清洗，清洗色谱柱时，将清洗液倒入清洗箱中，将挂钩连接到右侧的圆环上，挂钩带动固定绳移动，固定绳带动转动杆发生转动，转动杆带动连接杆移动，连接杆带动密封板转动，密封板离开清洗管，启动电动伸缩杆，电动伸缩杆带动推动板移动，推动板带动清洗液进入到清洗管中，清洗液进入到色谱柱中，实现对色谱柱的清洗效果，清洗完毕后，将挂钩连接到左侧圆环上，转动杆带动密封板对清洗管进行密封阻挡，防止液体进入色谱柱，不需要将色谱柱拆卸即可完成清洗，减少工作人员的工作负担；
15.2.本实用新型通过安装有离心泵和脱气箱可以对溶液进行脱气，离心泵可以带动溶液进行离心，在离心过程中溶液中的气体被离心出来，溶液经离心泵离心后，溶液中的气体与液体分离，进入到脱气箱中，气体向上移动，通过分子膜，分子膜只允许气体分子通过，液体分子不能通过，实现溶液的脱气效果，排出的气体通过通气孔排出到外部，实现排气效果，提高装置检测的准确性。
附图说明

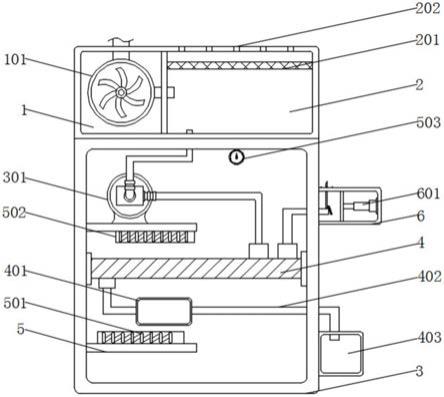

16.图1为本实用新型的正视结构示意图；
17.图2为本实用新型的正面结构示意图；
18.图3为本实用新型的清洗箱结构示意图；
19.图4为本实用新型的清洗箱a部分结构示意图。
20.图中：1、离心槽；101、离心泵；2、脱气箱；201、分子膜；202、通气孔；3、检测箱；301、气动隔膜泵；4、色谱柱；401、检测器；402、检测管；403、废料箱；404、显示屏；5、固定板；501、第一电热丝；502、第二电热丝；503、温度表；6、清洗箱；601、电动伸缩杆；602、推动板；603、清洗管；604、密封板；605、固定绳；606、圆环。
具体实施方式
21.下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
22.在本实用新型的描述中，需要说明的是，术语“上”、“下”、“内”、“外”“前端”、“后端”、“两端”、“一端”、“另一端”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”仅用于描述目的，而不能理解为指示或暗示相对重要性。
23.在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设置有”、“连接”等，应做广义理解，例如“连接”，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
24.请参阅图1
?
图4，本实用新型提供的一种实施例：一种高效液相色谱仪，包括离心槽1、脱气箱2、检测箱3、色谱柱4、固定板5和清洗箱6，离心槽1的内壁安装有离心泵101，离心槽1可以保护内部的离心泵101，实现保护功能，离心泵101可以带动溶液进行离心，再离心过程中溶液中的气体被离心出来，实现对溶液的脱气效果，离心泵101的输入端进水管，且进水管的一端与外界待测溶液瓶连接，进水管可以将溶液抽入离心泵101，实现溶液的输送效果，离心泵101的输出端安装有出水管，且输水管的一端延伸进脱气箱2的内部，出水管可以将溶液输送带脱气箱2的内部，为溶液提供管道支持，离心槽1的外壁安装有脱气箱2，脱气箱2可以将溶液内部的气体排出，实现对溶液的脱气效果，离心槽1的底部安装有检测箱3，检测箱3可以保护内部的色谱柱4，实现保护效果，检测箱3的内壁安装有色谱柱4，色谱柱4可以对溶液内部的物质进行分离，实现分离效果，检测箱3的内壁安装有固定板5，且固定板5位于色谱柱4的一侧，固定板5可以支撑顶部的第一电热丝501，实现支撑效果，检测箱3的外壁安装有清洗箱6，清洗箱6可以储存清洗液，实现储存清洗液的效果。
25.进一步，脱气箱2的内壁安装有分子膜201，脱气箱2的顶部设有通气孔202，溶液经离心泵101离心后，溶液中的气体与液体分离，进入到脱气箱2中，气体较轻会向上移动，通过分子膜201，分子膜201只允许气体分子通过，液体分子不能通过，从而实现溶液的脱气效果，排出的气体通过通气孔202排出到外部，实现排气效果。
26.进一步，检测箱3的内壁安装有支撑板，且支撑板位于色谱柱4的上方，支撑板的顶部安装有气动隔膜泵301，气动隔膜泵301的输入端安装有进水管，且进水管的顶部延伸进脱气箱2的内部，气动隔膜泵301的输出端安装有出水管，且出水管的一端与色谱柱4的外壁连接，启动气动隔膜泵301，脱气后的溶液经进水管吸入，随后从出水管排出到色谱柱4中，实现对容易的输送效果。
27.进一步，色谱柱4底部安装有检测管402，检测管402的外壁安装有检测器401，检测箱3的外壁安装有废料箱403，且检测管402的一端延伸进废料箱403的内部，检测箱3的正面安装有显示屏404，且显示屏404与检测器401通过导线电性连接，溶液进入色谱柱4内部，色谱柱4内部含有多种填充物，可以吸收不同的物质，实现对溶液中物质的分离效果，分离后的物质通过检测管402进入到检测器401中，检测器401对物质浓度进行检测，并将结果显示在显示屏404中，检测完成后的溶液进入到废料箱403中，实现对废料的收集效果。
28.进一步，固定板5的顶部安装有第一电热丝501，支撑板的底部安装有第二电热丝502，检测箱3的内部顶壁安装有温度表503，在装置进行检测时，需要将装置内部环境进行升温，第一电热丝501和第二电热丝502可以对装置内部进行全面的加热，使装置内部的各个部分能够同时升温，提高检测效率。
29.进一步，清洗箱6的内壁安装有电动伸缩杆601，电动伸缩杆601的一端安装有推动板602，清洗箱6的内壁安装有清洗管603，且清洗管603的一端延伸进色谱柱4的内部，清洗箱6的内壁安装有转动轴，转动轴的外壁安装有密封板604，密封板604的外壁安装有连接杆，连接杆的一端安装有转动杆，且转动杆的顶部延伸出清洗箱6的顶部，转动杆的顶部安装有固定绳605，固定绳605的一端安装有挂钩，清洗箱6的顶部安装有一组圆环606，清洗色谱柱4时，将清洗液倒入清洗箱6中，将挂钩连接到右侧的圆环606上，挂钩带动固定绳605移动，固定绳605带动转动杆发生转动，转动杆带动连接杆移动，连接杆带动密封板604转动，密封板604离开清洗管603，启动电动伸缩杆601，电动伸缩杆601带动推动板602移动，推动
板602带动清洗液进入到清洗管603中，清洗液进入到色谱柱4中，实现对色谱柱4的清洗效果，清洗完毕后，将挂钩连接到左侧圆环606上，转动杆带动密封板604对清洗管603进行密封阻挡，防止液体进入色谱柱4。
30.工作原理，首先溶液经离心泵101离心后，溶液中的气体与液体分离，进入到脱气箱2中，气体向上移动，通过分子膜201，分子膜201只允许气体分子通过，液体分子不能通过，实现溶液的脱气效果，排出的气体通过通气孔202排出到外部，实现排气效果，接着启动气动隔膜泵301，将脱气后的溶液经进水管吸入，随后从出水管排出到色谱柱4中，随后溶液进入色谱柱4内部，色谱柱4内部含有多种填充物，可以吸收不容的物质，实现对溶液中物质的分离效果，分离后的物质通过检测管402进入到检测器401中，检测器401对物质浓度进行检测，并将结果显示在显示屏404中，最后清洗色谱柱4时，将清洗液倒入清洗箱6中，将挂钩连接到右侧的圆环606上，挂钩带动固定绳605移动，固定绳605带动转动杆发生转动，转动杆带动连接杆移动，连接杆带动密封板604转动，密封板604离开清洗管603，启动电动伸缩杆601，电动伸缩杆601带动推动板602移动，推动板602带动清洗液进入到清洗管603中，清洗液进入到色谱柱4中，实现对色谱柱4的清洗效果，清洗完毕后，将挂钩连接到左侧圆环606上，转动杆带动密封板604对清洗管603进行密封阻挡，防止液体进入色谱柱4。
31.对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。技术特征：
1.一种高效液相色谱仪，包括离心槽(1)、脱气箱(2)、检测箱(3)、色谱柱(4)、固定板(5)和清洗箱(6)，其特征在于：所述离心槽(1)的内壁安装有离心泵(101)，所述离心泵(101)的输入端进水管，且进水管的一端与外界待测溶液瓶连接，所述离心泵(101)的输出端安装有出水管，且输水管的一端延伸进脱气箱(2)的内部，所述离心槽(1)的外壁安装有脱气箱(2)，所述离心槽(1)的底部安装有检测箱(3)，所述检测箱(3)的内壁安装有色谱柱(4)，所述检测箱(3)的内壁安装有固定板(5)，且固定板(5)位于色谱柱(4)的一侧，所述检测箱(3)的外壁安装有清洗箱(6)。2.根据权利要求1所述的一种高效液相色谱仪，其特征在于：所述脱气箱(2)的内壁安装有分子膜(201)，脱气箱(2)的顶部设有通气孔(202)。3.根据权利要求1所述的一种高效液相色谱仪，其特征在于：所述检测箱(3)的内壁安装有支撑板，且支撑板位于色谱柱(4)的上方，支撑板的顶部安装有气动隔膜泵(301)，气动隔膜泵(301)的输入端安装有进水管，且进水管的顶部延伸进脱气箱(2)的内部，气动隔膜泵(301)的输出端安装有出水管，且出水管的一端与色谱柱(4)的外壁连接。4.根据权利要求1所述的一种高效液相色谱仪，其特征在于：所述色谱柱(4)底部安装有检测管(402)，检测管(402)的外壁安装有检测器(401)，检测箱(3)的外壁安装有废料箱(403)，且检测管(402)的一端延伸进废料箱(403)的内部，检测箱(3)的正面安装有显示屏(404)，且显示屏(404)与检测器(401)通过导线电性连接。5.根据权利要求1所述的一种高效液相色谱仪，其特征在于：所述固定板(5)的顶部安装有第一电热丝(501)，支撑板的底部安装有第二电热丝(502)，检测箱(3)的内部顶壁安装有温度表(503)。6.根据权利要求1所述的一种高效液相色谱仪，其特征在于：所述清洗箱(6)的内壁安装有电动伸缩杆(601)，电动伸缩杆(601)的一端安装有推动板(602)，清洗箱(6)的内壁安装有清洗管(603)，且清洗管(603)的一端延伸进色谱柱(4)的内部，清洗箱(6)的内壁安装有转动轴，转动轴的外壁安装有密封板(604)，密封板(604)的外壁安装有连接杆，连接杆的一端安装有转动杆，且转动杆的顶部延伸出清洗箱(6)的顶部，转动杆的顶部安装有固定绳(605)，固定绳(605)的一端安装有挂钩，清洗箱(6)的顶部安装有一组圆环(606)。
技术总结
本实用新型公开了一种高效液相色谱仪，包括离心槽、脱气箱、检测箱、色谱柱、固定板和清洗箱，所述离心槽的内壁安装有离心泵，所述离心泵的输入端进水管，且进水管的一端与外界待测溶液瓶连接，所述离心泵的输出端安装有出水管，且输水管的一端延伸进脱气箱的内部，所述离心槽的外壁安装有脱气箱，所述离心槽的底部安装有检测箱，所述检测箱的内壁安装有色谱柱，所述检测箱的内壁安装有固定板，且固定板位于色谱柱的一侧，所述检测箱的外壁安装有清洗箱。本实用新型通过安装有清洗箱可以对色谱柱进行清洗，清洗色谱柱时，不需要将拆卸色谱柱即可完成清洗，减少工作人员的工作负担。减少工作人员的工作负担。减少工作人员的工作负担。
技术研发人员：占昌宏 艾玉 程羿淳
受保护的技术使用者：上海阿趣生物科技有限公司
技术研发日：2021.03.05
技术公布日：2021/10/23
