1.本技术涉及
真空泵的技术领域，尤其是涉及一种具有冷却装置的无油螺杆式真空泵。
背景技术：
2.无油螺杆真空泵正常运转时，泵腔内的气体做功温度升高，从而使得螺杆泵泵体与转子温度升高，在螺杆真空泵中，转子设置在泵腔内部并且高速转动作功，真空泵在长时间工作时，其泵体会产生热量，现有技术对真空泵的冷却效率一般。
3.针对上述中的相关技术，本技术提供一种具有冷却装置的无油螺杆式真空泵。
技术实现要素：
4.本技术提供一种具有冷却装置的无油螺杆式真空泵，以解决上述背景技术中提出的现有技术对真空泵的冷却效率一般的问题。
5.本技术提供一种具有冷却装置的无油螺杆式真空泵，采用如下的技术方案：包括泵体，所述泵体包括转子、螺杆叶和驱动电机，还包括连接轴、吸风罩、内进水口、内出水口、外进水口、外出水口和冷却水泵，所述转子的两端均连接有所述连接轴，所述泵体的两侧壁均安装有吸风罩，所述连接轴贯穿于所述吸风罩的内部，一侧所述连接轴通过传动带与所述驱动电机的输出端相连接，所述内进水口和内出水口连接有贯穿于所述连接轴和转子内部的第二冷却水管，所述泵体的内壁开有冷却气腔，所述冷却气腔内设有第一冷却水管，所述外进水口和外出水口通过第一冷却水管连接，两组所述吸风罩与所述转子和冷却气腔均相连通，所述冷却水泵的输出端分别与所述内进水口和外进水口相连接，所述泵体的内壁一侧安装有水泵启停器，通过所述水泵启停器控制所述冷却水泵启停。
6.可选的，一组所述连接轴远离吸风罩的一端通过水管转动座连接有内进水口，另一组所述连接轴远离所述吸风罩的一端通过水管转动座连接有内出水口。
7.通过采用上述技术方案，采用水管转动座，可以在连接轴转动的同时，将冷却水通入到连接轴内。
8.可选的，所述吸风罩的内部安装有扇叶和过滤网，所述扇叶固定套设于所述连接轴上，位于两组所述连接轴内的扇叶朝同向设置。
9.通过采用上述技术方案，过滤网能够对吸收的外部空气进行过滤，避免污染泵体内气室，两组扇叶工作，能够使得一侧空气进入到泵体内，另一侧将空气排出。
10.可选的，所述泵体的两侧壁均开有连通腔，所述吸风罩通过连通腔分别与所述冷却气腔和转子相连通，所述连通腔与所述连通气腔之间连接有多个呈辐状设计的连通气腔。
11.通过采用上述技术方案，能够保证泵体结构稳定的同时，保证对泵体外部冷却的效果。
12.可选的，所述转子由外壁、内壁和转子气室组成，所述转子气室设置于外壁和内壁
之间，所述外壁和内壁连接有多个支撑块，所述螺杆叶的内部开有与所述转子气室相连通的螺杆叶气室。
13.通过采用上述技术方案，实现对转子和螺杆叶内部热量带动。
14.可选的，所述水泵启停器包括壳体，所述壳体的一侧安装有活塞筒，所述活塞筒的内部一侧插接有活塞，所述活塞延伸出所述活塞筒的一端连接有活动板，所述活塞远离活动板的一端与所述活塞筒内壁之间填充有水银注入腔，所述泵体的侧壁安装有开关，所述活动板的外壁上设有电接触动块，所述开关的外壁上设有电接触静块，所述活动板和开关之间连接有弹簧。
15.通过采用上述技术方案，当泵体内温度过高时，水银会膨胀带动电接触动块与电接触静块接触，实现开关的接通，从而启动冷却水泵进行工作，实现水冷却。
16.可选的，所述冷却水泵的输入端通过冷却箱与所述内出水口和外出水口相连接。
17.通过采用上述技术方案，将泵体内产生的热量通过内出水口和外出水口排出至冷却箱进行水循环，然后再进行冷却液的循环。
18.综上所述，本技术包括以下至少一种有益效果：
19.本技术通过连接轴带动转子进行工作的同时，同时带动吸气罩内部扇叶进行工作，实现转子和泵体外壁的空气冷却，当水泵启停器监测空气冷却不能够满足泵体的降温时，在通过水冷，不但能够有效提高泵体的冷却效果，而且能够有效降低能源消耗。
附图说明
20.为了更清楚地说明本技术实施例的技术方案，下面将对实施例描述所需要使用的附图作简单地介绍，显而易见地，下面描述中的附图仅仅是本技术的一些实施例，对于本领域普通技术人员来讲，在不付出创造性劳动的前提下，还可以根据这些附图获得其他的附图。

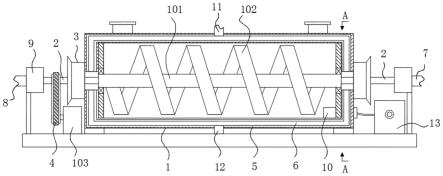

21.图1为本技术结构示意图；
22.图2为本技术吸风罩结构示意图；
23.图3为本技术a-a剖视图；
24.图4为本技术转子和螺杆叶内部结构示意图；
25.图5为本技术水泵启停器结构示意图。
26.附图标记说明：1、泵体；101、转子；1011、外壁；1012、内壁；1013、转子气室；102、螺杆叶；1021、螺杆叶气室；103、驱动电机；2、连接轴；3、吸风罩；301、扇叶；302、过滤网；4、传动带；5、冷却气腔；6、第一冷却水管；7、内进水口；8、内出水口；9、水管转动座；10、水泵启停器；1001、壳体；1002、活塞筒；1003、活塞；1004、水银注入腔；1005、活动板；1006、电接触动块；1007、开关；1008、电接触静块；1009、弹簧；11、外进水口；12、外出水口；13、冷却水泵；14、连通腔；15、连通气腔；16、第二冷却水管。
具体实施方式
27.以下结合附图1-5对本技术作进一步详细说明。
28.参照图1，本技术公开一种具有冷却装置的无油螺杆式真空泵，包括泵体1，泵体1包括转子101、螺杆叶102和驱动电机103，还包括连接轴2、吸风罩3、内进水口7、内出水口8、
外进水口11、外出水口12和冷却水泵13，转子101的两端均连接有连接轴2，泵体1的两侧壁均安装有吸风罩3，连接轴2贯穿于吸风罩3的内部，一侧连接轴2通过传动带4与驱动电机103的输出端相连接，内进水口7和内出水口8连接有贯穿于连接轴2和转子101内部的第二冷却水管16，泵体1的内壁开有冷却气腔5，冷却气腔5内设有第一冷却水管6，外进水口11和外出水口12通过第一冷却水管6连接，两组吸风罩3与转子101和冷却气腔5均相连通，冷却水泵13的输出端分别与内进水口7和外进水口11相连接，泵体1的内壁一侧安装有水泵启停器10，通过水泵启停器10控制冷却水泵13启停。
29.其中，冷却水泵13的输入端通过冷却箱与内出水口8和外出水口12相连接，将泵体1内产生的热量通过内出水口8和外出水口12排出至冷却箱进行水循环，然后再进行冷却液的循环。一组连接轴2远离吸风罩3的一端通过水管转动座9连接有内进水口7，另一组连接轴2远离吸风罩3的一端通过水管转动座9连接有内出水口8，采用水管转动座9，可以在连接轴2转动的同时，将冷却水通入到连接轴2内。
30.参照图2，吸风罩3的内部安装有扇叶301和过滤网302，扇叶301固定套设于连接轴2上，通过连接轴2带动扇叶301进行转动，扇叶301为现有产品，其能够在转动时对外部空气进行吸收，过滤网302能够对吸收的外部空气进行过滤，避免污染泵体1内气室，位于两组连接轴2内的扇叶302朝同向设置，两组扇叶302工作，能够使得一侧空气进入到泵体1内，另一侧将空气排出。
31.参照图3，泵体1的两侧壁均开有连通腔14，吸风罩3通过连通腔14分别与冷却气腔5和转子101相连通，经吸风罩3的空气会分别流向冷却气腔5和转子101内部，实现对泵体1外部和内部的同时冷却，连通腔14与连通气腔15之间连接有多个呈辐状设计的连通气腔15，能够保证泵体1结构稳定的同时，保证对泵体1外部冷却的效果。
32.参照图4，转子101由外壁1011、内壁1012和转子气室1013组成，转子气室1013设置于外壁1011和内壁1012之间，外壁1011和内壁1012连接有多个支撑块，保证转子101结构稳定的同时，空气可以通过转子101内部流通，螺杆叶102的内部开有与转子气室1013相连通的螺杆叶气室1021，流通的空气也可以流通至螺杆叶102的内部，实现对螺杆叶102内部热量带动。
33.参照图5，水泵启停器10包括壳体1001，壳体1001的一侧安装有活塞筒1002，活塞筒1002的内部一侧插接有活塞1003，活塞1003延伸出活塞筒1002的一端连接有活动板1005，活塞1003远离活动板1005的一端与活塞筒1002内壁之间填充有水银注入腔1004，泵体1的侧壁安装有开关1007，活动板1005的外壁上设有电接触动块1006，开关1007的外壁上设有电接触静块1008，活动板1005和开关1007之间连接有弹簧1009，水银注入腔1004内注入水银，当泵体1内温度过高时，水银会膨胀带动电接触动块1006与电接触静块1008接触，实现开关1007的接通，从而启动冷却水泵13进行工作，实现水冷却。
34.本技术的一种具有冷却装置的无油螺杆式真空泵的实施工作原理为：
35.当无油螺杆式真空泵工作时，驱动电机103工作，会通过连接轴2带动转子101和螺杆叶102进行旋转工作，连接轴2转动的同时，会通过一侧吸风罩3内部的扇叶301将外部空气吸入到连通腔14内，然后分别流向转子101、螺杆叶102和冷却气腔5的内部，带动泵体1外部的热量，然后通过另一侧吸风罩3内部的扇叶301将带有热量的空气排出，促进空气流速，提高冷却效果，当水泵启停器10监测泵体1内部温度过高时，会带动冷却水泵13进行工作，
冷却水泵13会将冷却水一路通过外进水口11进入到第一冷却水管6内对泵体1外部进行冷却，另一路通过第二冷却水管16内对转子101内部进行冷却，实现泵体1的快速冷却。
36.以上均为本技术的较佳实施例，并非依此限制本技术的保护范围，故：凡依本技术的结构、形状、原理所做的等效变化，均应涵盖于本技术的保护范围之内。技术特征：
1.一种具有冷却装置的无油螺杆式真空泵，包括泵体(1)，所述泵体(1)包括转子(101)、螺杆叶(102)和驱动电机(103)，其特征在于：还包括连接轴(2)、吸风罩(3)、内进水口(7)、内出水口(8)、外进水口(11)、外出水口(12)和冷却水泵(13)，所述转子(101)的两端均连接有所述连接轴(2)，所述泵体(1)的两侧壁均安装有吸风罩(3)，所述连接轴(2)贯穿于所述吸风罩(3)的内部，一侧所述连接轴(2)通过传动带(4)与所述驱动电机(103)的输出端相连接，所述内进水口(7)和内出水口(8)连接有贯穿于所述连接轴(2)和转子(101)内部的第二冷却水管(16)，所述泵体(1)的内壁开有冷却气腔(5)，所述冷却气腔(5)内设有第一冷却水管(6)，所述外进水口(11)和外出水口(12)通过第一冷却水管(6)连接，两组所述吸风罩(3)与所述转子(101)和冷却气腔(5)均相连通，所述冷却水泵(13)的输出端分别与所述内进水口(7)和外进水口(11)相连接，所述泵体(1)的内壁一侧安装有水泵启停器(10)，通过所述水泵启停器(10)控制所述冷却水泵(13)启停。2.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：一组所述连接轴(2)远离吸风罩(3)的一端通过水管转动座(9)连接有内进水口(7)，另一组所述连接轴(2)远离所述吸风罩(3)的一端通过水管转动座(9)连接有内出水口(8)。3.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：所述吸风罩(3)的内部安装有扇叶(301)和过滤网(302)，所述扇叶(301)固定套设于所述连接轴(2)上，位于两组所述连接轴(2)内的扇叶(301)朝同向设置。4.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：所述泵体(1)的两侧壁均开有连通腔(14)，所述吸风罩(3)通过连通腔(14)分别与所述冷却气腔(5)和转子(101)相连通，所述连通腔(14)与所述连通气腔(15)之间连接有多个呈辐状设计的连通气腔(15)。5.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：所述转子(101)由外壁(1011)、内壁(1012)和转子气室(1013)组成，所述转子气室(1013)设置于外壁(1011)和内壁(1012)之间，所述外壁(1011)和内壁(1012)连接有多个支撑块，所述螺杆叶(102)的内部开有与所述转子气室(1013)相连通的螺杆叶气室(1021)。6.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：所述水泵启停器(10)包括壳体(1001)，所述壳体(1001)的一侧安装有活塞筒(1002)，所述活塞筒(1002)的内部一侧插接有活塞(1003)，所述活塞(1003)延伸出所述活塞筒(1002)的一端连接有活动板(1005)，所述活塞(1003)远离活动板(1005)的一端与所述活塞筒(1002)内壁之间填充有水银注入腔(1004)，所述泵体(1)的侧壁安装有开关(1007)，所述活动板(1005)的外壁上设有电接触动块(1006)，所述开关(1007)的外壁上设有电接触静块(1008)，所述活动板(1005)和开关(1007)之间连接有弹簧(1009)。7.根据权利要求1所述的一种具有冷却装置的无油螺杆式真空泵，其特征在于：所述冷却水泵(13)的输入端通过冷却箱与所述内出水口(8)和外出水口(12)相连接。
技术总结
本申请公开了真空泵技术领域的一种具有冷却装置的无油螺杆式真空泵，包括连接轴、吸风罩、内进水口、内出水口、外进水口、外出水口和冷却水泵，所述转子的两端均连接有所述连接轴，所述泵体的两侧壁均安装有吸风罩，所述内进水口和内出水口连接有贯穿于所述连接轴和转子内部的第二冷却水管，所述泵体的内壁开有冷却气腔，所述冷却气腔内设有第一冷却水管，所述泵体的内壁一侧安装有水泵启停器，通过所述水泵启停器控制所述冷却水泵启停，实现转子和泵体外壁的空气冷却，当水泵启停器监测空气冷却不能够满足泵体的降温时，在通过水冷，不但能够有效提高泵体的冷却效果，而且能够有效降低能源消耗。降低能源消耗。降低能源消耗。
技术研发人员：顾颖 顾争鸣
受保护的技术使用者：江苏天丰真空泵有限公司
技术研发日：2022.04.10
技术公布日：2022/7/12
