全部
▼
热搜：
1072
0
一种阻燃线缆料专用氢氧化铝包覆滑石粉的制备方法，该方法将优质滑石原矿经破碎与硫酸铝加水，按一定质量比配成固含量70?75%的浆料，在搅拌过程中达到一定温度后，添加分散剂和一定质量的氢氧化钠、硬脂酸，再经恒温高速搅拌湿法研磨，制得6000目的复合浆料，经解聚打散，并采用复合改性剂对粉体进行改性，最终获得阻燃线缆料专用氢氧化铝包覆滑石粉。本发明通过湿法研磨超细粉体加工工艺，可将粉体颗粒研磨至6000目，BET比表面积大于等于10?m2/g。同时采用了解聚打散的工艺，对粉体进行有效的分散，保持了原生粒子的粒径。本发明采用复合改性工艺对粉体进行改性，产品的活化度大于97%。本发明在滑石粉表面包覆氢氧化铝，解决了线缆受高温高压易起火的问题。
856
0
一种高光BOPP双向拉伸薄膜专用超细碳酸钙的制备方法，所述方法将优质方解石原矿经破碎、添加分散剂立式辊压研磨后，经二次旋风分级得到超细碳酸钙；再将超细碳酸钙与水配制成固含量30‑50%浆料，同时在浆料中滴加氯化钡溶液和硫酸钠溶液进行液相沉积包覆；浆料干燥后经复合改性剂表面改性处理，过筛，包装，制备一种高光BOPP双向拉伸薄膜专用超细碳酸钙。本发明解决了传统活性重质碳酸钙表面包覆不均匀，分散性差的缺点，本发明中采用的是水溶性两亲活性剂进行表面包覆处理，可以实现碳酸钙粒子表面包覆完全，提高其分散性。
826
0
本发明公开了一种酸枣仁胶囊及其制备方法，涉及保健食品领域，其包括芯用原料以及囊用原料，所述囊用原料包括明胶、牡蛎壳、植物油、纳米级二氧化钛和增塑剂。本发明采用明胶和牡蛎壳作为原料，由于牡蛎壳中含有丰富的钙离子，其能够与明胶中的羰基发生静电吸引，起到配位络合作用，使得明胶合矿物质粒子作用力增强，因此，提高其力学性能，减少胶囊碎裂的可能。
938
0
一种阻燃线缆用硅灰石表面包覆氢氧化铝的制备方法，所述方法将优质硅灰石原矿经破碎、研磨至400目，然后将研磨好的硅灰石与水配成一定浓度的浆液，加入一定量的分散剂，达到一定温度后加入一定配比的氯化铝和氨水，再加入一定量的复合偶联剂，经过恒温高速搅拌湿法研磨，得到6000目的复合浆料，再经干燥、收集，解聚打散后最终制得氢氧化铝纳米颗粒包覆的硅灰石粉。本发明产品达到在低烟无卤阻燃线缆的阻燃性，并且其填充在低烟无卤阻燃线缆中表现出具有优异的综合力学性能和电绝缘性能。本发明产品适用于电力电缆表面敷覆。
644
0
本发明涉及硅灰石制备技术领域，尤其涉及一种超细硅灰石及其制备方法和应用。本发明提供了一种超细硅灰石的制备方法，包括以下步骤：将硅灰石矿依次进行破碎和除铁处理后，进行全陶瓷湿法球磨，得到硅灰石粉粗品；将所述硅灰石粗品进行煅烧后，与水混合，得到硅灰石浆料；将所述硅灰石浆料和硅酸钠溶液混合后，进行超细化研磨后，进行压滤，得到所述超细硅灰石；所述超细硅灰石的粒径为D50≤2.5μm。利用所述制备方法制备得到的超细硅灰石的粒径能够达到D50≤2.5μm，纯度≥97％。
659
0
本发明涉及无机涂料填料技术领域，尤其涉及一种硅灰石粉的制备方法。本发明提供了一种硅灰石粉的制备方法，包括以下步骤：将硅灰石矿依次进行破碎和除铁处理后，进行全陶瓷湿法球磨，得到硅灰石粉粗品；将所述硅灰石粉粗品和水混合，得到硅灰石粉浆料；在所述硅灰石粉浆料中依次加入乙酸和草酸进行反应后，再进行压滤，得到所述硅灰石粉。用上述制备方法制备得到的窄粒径硅灰石的纯度达到98％以上，将其应用于无机涂料中具有优异的储存稳定性、耐水性、抗开裂、耐擦洗性；解决了硅灰石粉体中伴生碳酸钙、碳酸镁、氧化铁和氧化铝等杂质而影响硅灰石在无机涂料中应用性能的问题。
680
0
本发明提供了一种超细重质碳酸钙及其制备方法和应用，属于超细无机粉体技术领域。包括以下步骤：将碳酸钙碳酸钙精矿依次进行破碎和干法研磨，得到碳酸钙粗粉；将所述碳酸钙粗粉与水混合，得到碳酸钙粗粉浆料；将所述碳酸钙粗粉浆料、高分子分散剂和抗沉淀剂混合进行湿法研磨，得到碳酸钙细粉；将所述碳酸钙细粉与表面改性剂混合进行改性，得到所述超细重质碳酸钙，所述表面改性剂包括铝酸酯偶联剂、磷酸酯类和烷基酰胺丙基甜菜碱。本发明制备的超细重质碳酸钙粉体细度好，比表面积大，与PVC树脂的相容性好，表面光泽度和韧性都不比沉淀纳米钙差，不影响PVC封边条的后期印刷，替代传统的沉淀纳米钙在同色削边PVC封边条中的应用。
574
0

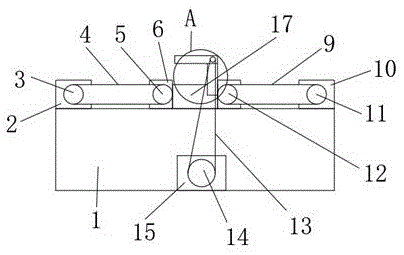

本实用新型公开了一种多种釉料研磨机，包括有支架，所述支架上活动连接有主转轴和两根从转轴，两根所述的从转轴分别设置在主转轴两侧，所述主转轴和从转轴之间设置有若干个滚动灌，所述支架上固定有动力电机和若干个固定器，所述动力电机动力杆与主转轴连接，所述主转轴设置有若干个左轴承和主动轮，所述从转轴上设置有若干个右转轴和从动轮，所述主动轮和从动轮均与滚动灌互相配合，所述滚动灌与固定器配合定位；本实用新型的一种多种釉料研磨机，通过动力电机带动主转轴和其上的若干个主动轮旋转，在通过主动轮带动灌体旋转，达到对多个灌体内的粉料进行碾碎的效果，使得多种不同的矿石原料同时进行粉碎。
663
0
一种超分散性悬浮碳酸钙乳液的制备方法，所述方法包括碳酸钙矿的清洗筛选、粗破碎、细破碎、干法研磨、分级收集、配浆、湿法研磨、过振动筛、收集浆料等过程。本发明在干法研磨得到400目碳酸钙粉的基础上，将碳酸钙粉制成固含量为75%的浆料，在浆料配置的过程中加入了1%－3%超分散剂，同时加入1%－3%聚乙二醇类的润湿剂和1%－3%的钛酸酯和铝酸酯的复合偶联剂；用配置好的浆料进行湿法研磨。本发明方法制备的超分散性悬浮碳酸钙乳液成品碳酸钙含量97%以上，细度为2μm含量达到90%，吸油量在14ml/100g以下，浆料放置60天无沉淀现象。
1025
0
一种水性聚氨酯木器漆底漆专用湿法球磨改性碳酸钙粉体的制备方法，包括将方解石原矿清洗、颚式破碎，所述方法将破碎后的方解石投入球磨机，同时添加水、分散剂的复配溶液和水性偶联剂，进行湿法球磨；利用研磨产生的余热进行自干燥，再经多头分级机分级，进入收集器转入立式重力混合改性机中进行化学包覆改性，得到一种水性聚氨酯木器漆底漆专用湿法球磨改性碳酸钙粉体。本发明解决了碳酸钙与水性聚氨酯树脂的相容，本发明采用水性偶联剂、表面活性剂等进行复合分段改性，有效的改善了产品在水性聚氨酯体系中的相容性。本发明解决了传统聚氨酯木器漆底漆中添加重钙容易沉淀的问题，改善了产品的储存稳定性。
804
0
本发明公开了一种湿法超微细改性碳酸钙制备工艺，其制备工艺如下：将方解石矿清洗筛选、粗破碎、细破碎、干法研磨、分级；收集600目的细粉用水配浆，固含量为70%~80%；浆料中加入改性剂硬脂酸钠进行改性处理后进入湿法研磨，研磨中加入研磨介质氧化锆微珠和分散剂聚丙烯酸钠，研磨介质与浆料体积比为1:1.5；改性剂添加量为固含量6‰-12‰，将湿法研磨后获得的浆料过振动筛，得到湿法超微细改性碳酸钙浆料收集到浆料筒进行闪蒸烘干，成品收集，包装。本发明采用新的制备工艺，湿法研磨-改性一体技术和闪蒸干燥技术，使得生产效率高、生产成本低，产品具有粒径小、吸油值低、活性高等优点，主要产品质量指标处于国际领先水平。
785
0
本发明提供了一种云石胶专用填料及其制备方法，属于精细化工技术领域。将碳酸钙矿石与丙烯酸钠混合后进行研磨，得到第一粉体；所述第一粉体的粒径为4～6μm；将碳酸钙矿石与丙烯酸钠混合后进行球磨，得到第二粉体；所述第二粉体的粒径为1.2～2.5μm；将硅灰石粉碎，得到硅灰石粉体；将所述第一粉体、钛酸酯和硬脂酸混合进行第一改性，得到第一改性粉体；将所述硅灰石粉体和钛酸酯混合进行第二改性，得到第二改性粉体；将所述第二粉体、第一改性粉体和第二改性粉体混合，得到所述云石胶专用填料。本发明通过对粉体粒径的控制，使填料填充时更为致密，降低填料的吸油值，从而提高胶体固化时的塑化效果，提高韧性。
606
0
本发明涉及一种墨脱石耐热日用瓷及其制备方法。所述墨脱石耐热日用瓷包括如下原料：墨脱石、黏土、陶土、高岭土、石英和矾土。所述制备方法为：将所有原料混合后磨碎，得到矿石混合物；将所述矿石混合物加水球磨，得到料浆；将所述料浆过滤，再于加压条件下榨干、搅拌、真空细练，并滚压成型，得到泥坯体；将所述泥坯烧制，得到所述墨脱石耐热日用瓷。所述墨脱石耐热日用瓷，将墨脱石、黏土、陶土、高岭土、石英和矾土进行科学搭配，赋型后得到的瓷器可作为电饭煲内胆、慢炖锅、茶杯等，并用于烹饪、煮茶。烹饪得到的食物香浓可口、味醇厚、持久，若常食用墨脱石厨具烹饪得到的食物，则会对高血压、心脏病、心脑血管等疾病患者起到食疗保健作用。
598
0
一种家电外壳料专用高光抗冲击湿法超细粉体制备方法，所述方法将优质方解石原矿和优质重晶石原矿按一定比例混合经破碎、添加助磨剂干法研磨后，添加分散剂配制成高固含复合粉体浆料；高固含复合粉体浆料与低固含的钛白粉浆料复合后，再经高速搅拌恒温研磨，得6000目的复合浆料；再经干燥、收集，解聚打散后经复合改性剂表面改性；再加入抗冲击改性剂，高速搅拌制得高光抗冲击湿法超细粉体。由于采用上述步骤，本发明方法制备的产品具有折射率高、细度细、表面活化度高和抗冲击性能好等优点。
737
0
本发明提供了一种复合填料及其制备方法和应用、环氧聚酯粉末涂料，涉及粉末涂料用填料技术领域。本发明提供了一种复合填料的制备方法，通过将重晶石原矿和方解石原矿分别进行粗破碎、干法研磨后与水和分散剂配浆后湿法研磨，然后将所得硫酸钡浆料和碳酸钙浆料与分散剂混合后湿法共研磨，干燥后卧式重力混合改性。本发明通过分别湿法研磨和湿法共研磨工艺保证了复合浆料中硫酸钡和碳酸钙的粒度均匀性以及分散均匀性；经过后续的卧式重力混合改性可有效避免由于硫酸钡和碳酸钙自身的物理性质差异较大而造成的改性不均匀，所得复合填料流平性好且重金属含量低，能够满足环氧聚酯粉末涂料对于光泽度、流平性、力学性能和低重金属含量的要求。
565
0
一种灯箱广告膜专用超细水合硅酸镁粉的制备方法，该方法包括工业原矿破碎、清洗去渣、一次粉碎、二次粉碎、立式研磨、分级、复合改性和二次过筛，得到超细水合硅酸镁粉产品。所述方法在水合硅酸镁粉的制备过程中，研磨时添加聚丙烯酸钠盐分散剂和SN-GA研磨助剂；并对研磨后的水合硅酸镁粉进行复合改性，获得超细水合硅酸镁粉。本发明方法制备的超细水合硅酸镁粉，其假比重比同目数的碳酸钙低25%，将这种超细水合硅酸镁粉应用于灯箱广告膜中，可以大幅度减少润滑剂的用量，同时由于假比重的降低，可以在基料树脂不变的情况下，提高10%的产量，达到了在不降低产品质量的同时，降低了生产成本。本发明适用于超细水合硅酸镁粉的制备。
922
0
本发明提供了一种船舶防腐涂料用滑石粉的制备方法，包括以下步骤：(1)原矿粉碎成0.5‑1cm的碎石；(2)在碎石中添加非离子表面活性剂和聚丙烯酸胺盐分散剂，进入立式研磨设备研磨，得到预处理滑石粉体；(3)将粉体进入多次分级系统，通过旋风收集系统收集细度为2500～3500目的粉体，过300～500目筛；(4)将粉体投入到重力混合改性机中添加改性剂进行改性，所述改性剂至少包含硬质酸钠、硅烷偶联剂、锆铝酸盐偶联剂、磷酸酯盐偶联剂以及聚氧乙烯型表面活性剂；(5)二次过筛。本发明能够制备粒度细且均匀、片状结构保持完整的船舶防腐涂料用滑石粉。
578
0
本实用新型公开了一种多功能的超细重质碳酸钙生产设备，包括两个相互平行的筛分箱，位于下方的所述筛分箱的顶面上紧密焊接有磨粉箱，位于上方的所述筛分箱的顶面上紧密焊接有粉碎箱；该多功能的超细重质碳酸钙生产设备通过设有的粉碎箱和磨粉箱，使得该设备同时具备了粉碎矿石原料和进行磨粉的功能，避免了传统的超细重质碳酸钙生产设备的生产功能单一的问题，同时设有的电机、主动轮和从动轮，使得粉碎箱和磨粉箱内的破碎辊和磨辊均可以在同一个电机的驱动下运行，其不仅提高了生产的效率，同时大大节约了造价，解决了现有的重质碳酸钙的生产设备的功能单一的问题。
727
0
一种使用高硅低钙石灰石生产硅酸盐水泥熟料工艺技术，它包含如下步骤：按比例取低品位石灰石和高品位石灰石，混合破碎、均化后输送入生料配料站的石灰石配料库；将生料配料站的石灰石、钢渣、原矿铁粉、铝灰进行生料配比，经电子计量皮带秤计量配料后进行烘干粉磨，选粉后进入生料均化库均化；均化后的生料进入窑尾5级预热器和分解炉进行分散、预热、气固分离和预分解，之后进入回转窑煅烧进行熟料煅烧；烧成的熟料经篦冷机冷却后输送入熟料库。本发明可拓宽原料石灰石使用范围,减少矿山开采工程投资和运行费用，延长石灰石矿山服务年限，提升矿山资源综合利用水平和促进绿色矿山建设，具有良好的经济效益与社会效益。
768
0
一种管材专用高补强超细硅灰石制备方法，所述方法将硅灰石精矿经过两次破碎后，加入分散剂经气流磨机研磨；分级收集后得到超细硅灰石；超细硅灰石搅拌2min后喷雾加入改性剂溶液，再搅拌5min后开启微波进行接枝改性，持续60‑100min，过筛，包装。所述方法包括以下步骤：（1）原矿清洗破碎；（2）气流磨研磨；（3）分级；（4）改性；（5）热风收集；（6）过筛；（7）成品包装。本发明解决了传统脂肪酸改性的碳酸钙在加工过程中引起的黄变和包覆遭到破坏问题。本发明中包覆的有机膜牢固稳定，其耐热性和稳定性能都比较好。
一种白炭黑/纳米钙复合浆料包覆湿法超细碳酸钙的制备方法，将优质碳酸钙原矿经破碎、添加助磨剂干法研磨后，添加第一分散剂配制成固含量为60?65%的浆料，再经高速搅拌恒温研磨，得8000目的碳酸钙浆料，与10?20%固含的白炭黑/纳米钙浆料通过添加浆料包覆剂后液相包覆，再经干燥、解聚打散后经复合改性剂表面改性，制备一种建筑硅酮胶用白炭黑/纳米钙复合浆料包覆湿法超细碳酸钙。采用本发明生产的湿法超细活性钙，其比表面积达25?30m2/g。本发明采用复合改性工艺，产品活化度大于97.5%，与基材树脂的结合性更强。本发明在生产工艺中添加了三种分散剂，同时采用相容剂和液相包覆剂，可以实现三种粉体均匀稳定的包覆在一起，实现在基料中良好的分散性。
919
0
本实用新型公开了一种萤石粉加工用浮选生产装置，包括浮选仓，所述浮选仓顶端固定设有第一电机，所述第一电机的输出端连接有第一转杆，所述第一转杆另一端贯穿所述浮选仓顶端位于所述浮选仓内部，所述第一转杆上固定设有搅拌叶，所述浮选仓顶端设有进料管，所述进料管内安装有粉碎机构，所述浮选仓外壁一端固定设有支撑板。有益效果：通过粉碎机构可以对萤石矿物进行粉碎，也增强后面的搅拌效率，搅拌叶底部搅拌均匀的带有泡沫的萤石矿物质会由沿着浮选仓底部向上涌起，最终由出料槽排出，再通过过滤板作用下，有利于提高筛选的质量和效率，最后，经筛选后的高纯度萤石粉矿物质最终排出。
700
0
本实用新型公开了一种旋流分选与旋流浮选为一体的分选机，包括底板，所述底板顶部的两侧均固定连接有支撑板，所述支撑板的顶部固定连接有横板，所述底板的顶部固定连接有分选箱，所述横板的顶部固定连接有箱体，所述箱体的内腔固定连接有过滤板，所述箱体内腔前侧的两侧均活动连接有破碎辊。本实用新型具备可对矿石进行循环破碎及混合均匀的优点，解决了现有的旋流分选与旋流浮选为一体的分选机，在使用过程中，无法将矿石进行高效循环粉碎，导致矿石粉碎不均匀，从而影响后续的分选效果，且由于结构单一，不能将药剂与矿粒之间进行充分混合，降低了旋流分选与旋流浮选为一体的分选机适用性的问题。
1049
0
一种非金属矿超细球磨机进料预混装置，包括提升机（1）、锤式破碎机（2）、第一皮带输送机（3）、振动筛（4）、第二皮带输送机（5）、阀门（6）、第一螺旋喂料机（7）、第二螺旋喂料机（8）和助剂添加口（9）。本实用新型采用两段螺旋喂料，一段螺旋进行物料和助剂的预混，提高了助剂和物料的混合均匀性，有助于提高研磨效率，进一步提高产量，降低生产成本。
610
0
本实用新型公开了一种萤石矿开采用地下水引流结构，涉及萤石矿开采技术领域，包括设置在基坑内的排水结构，基坑内设有若干个集水井，排水结构包括设置在基坑上方的水泵，水泵输入端连接有引流主管，引流主管分流出若干根引流支管，引流支管设置在集水井中，引流支管外圆周表面固定有固定环，固定环外围开设有顶部开口的筒状滤网，筒状滤网内壁对称固定连接有活动块，活动块上贯穿螺纹连接有螺纹杆，引流支管一端上套设有柔性过滤罩。本实用新型通过筒状滤网以及柔性过滤罩的双重过滤效果，能够有效的避免地下水中的碎石、泥沙等杂质进入引流支管以及引流主管中，避免排水结构出现堵塞的情况。
621
0
本实用新型公开了液压挖掘机式钻机技术领域的一种萤矿石开采用液压挖掘机式钻机，包括挖掘机本体，挖掘机本体左端转动连接有主伸展臂，主伸展臂上端开设有开口槽，开口槽内可拆卸连接有液压杆，主伸展臂前端转动连接有第三转轴，第三转轴中部转动连接有副伸展臂，副伸展臂下端设置有承重块，承重块左端上面固定连接有第一固定块，第一固定块上端固定连接有钻机动力源，钻机动力源下端转动连接有旋转轴，空心槽内通过螺纹转动连接有旋进杆，旋进杆下端固定连接有螺旋钻轴，承重块左侧开设有旋进槽，螺旋钻轴下端固定连接有钻头，本实用新型通过设置了旋转轴、旋进杆、螺旋钻轴和钻头可达到对萤矿石的旋进钻孔进而破碎的效果。
648
0

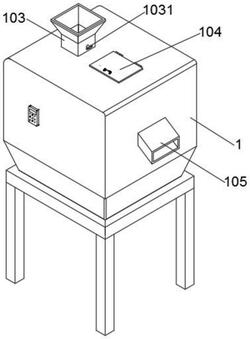

本实用新型公开了一种碳酸钙矿粉均化提纯设备，属于提纯设备技术领域，包括机体，所述机体内侧壁由上至下依次开设有溶液室、混合室和粉碎室，所述溶液室底部焊接有筛网A，所述溶液室底部通过电磁阀A与混合室连接，所述溶液室和混合室内部安装有搅拌轴，所述搅拌轴表面焊接有搅拌叶，所述搅拌轴的动力输入端与电动机的动力输出端电性连接，本实用新型碳酸钙矿粉均化提纯设备提纯的碳酸钙矿粉的纯度较高，去除杂质较为彻底，本实用新型碳酸钙矿粉均化提纯设备智能一体化设计，无需人工手动筛选，节约人力物力财力，且在密封的容器中工作，防止空气中的灰尘、纤维和毛发等沾附在物料表面，工作质量高。
574
0
本实用新型公开了一种萤石矿浮选用的振动装置，属于萤石矿加工技术领域,筛选箱顶部设有下料斗，筛选箱的内壁设有两条运行槽，且在每个运行槽上分别通过多个弹簧连接有底板和筛选板，底板和筛选板的一端通过连接板连接，连接板底板设有振动电机，底板远一端底部设有下料通道一，筛选板一端底部设有破碎机，破碎机出料口设有下料通道二，下料通道一远离底板的一端和下料通道二连接，下料通道二侧壁设有吸尘口，吸尘口连接有吸尘风机，吸尘风机输出端设有凝灰通道，凝灰通道通过连接管连接有旋风分离器，解决了分料装置一般设置在露天，容易造成粉尘飞舞，污染环境，且对于飞舞矿石粉也没办法进行二次收集，造成了较大的原料损失的问题。
中冶有色为您提供最新的江西吉安有色金属矿山技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年05月17日 ~ 19日
2024年05月17日 ~ 19日
2024年05月24日 ~ 26日
2024年05月31日 ~ 06月02日
2024年11月01日 ~ 04日
