天津有色金属理论与应用

表面包覆的锂离子电池正极材料及其制备方法 570

 0

本发明提供了一种镍钴锰酸锂的锂离子电池正极材料，该正极材料以镍钴锰酸锂三元材料为基体，利用含钴化合物和含氟化合物形成的共包覆层对基体进行改性。得到的镍钴锰酸锂的锂离子电池正极材料能够同时提高正极材料的循环性能和倍率性能，并且本发明中制备工艺简单，节省能源，成本低廉，利于工业化生产。

石墨烯层间填充磷酸铁锂的复合纳米材料制备方法 721

 0

本发明涉及一种石墨烯层间填充磷酸铁锂的复合纳米材料制备方法，属于锂离子电池的正极材料技术领域。该方法的过程包括：将石墨烯与表面活性剂分散在乙二醇中配制成悬浮液，向悬浮液中按摩尔比依次加入锂盐、铁盐和磷酸盐后超声并搅拌，得到前驱体溶液；前驱体溶液在温度150~200℃下热合反应，沉淀物经洗涤、抽滤、研磨、煅烧，得到石墨烯层间填充磷酸铁锂的复合纳米材料。本发明具有以下优点：工艺简单，所得到复合材料中，石墨烯上的纳米磷酸铁锂颗粒层分布均匀，复合纳米材料呈现三明治状重叠结构，此复合材料提高了锂离子电池的充放电性能。

能够改善锂离子电池安全性能的有机电解液 688

 0

本发明公开的一种能够改善锂离子电池安全性能含有磷酸脂类功能添加剂的电解液，包括有电解质盐、有机溶剂和功能添加剂；所述电解质盐是固体溶质LiBOB；所述有机有机溶剂包括有酸乙烯酯EC、碳酸丙烯酯PC和碳酸甲乙酯EMC；所述添加剂包括有碳酸亚乙烯酯VC、碳酸乙烯亚乙酯VEC、亚硫酸丙烯脂PS和磷酸三丁脂TBP。本发明公开的一种能够改善锂离子电池安全性能的电解液，其可以通过添加功能性磷酸酯类阻燃添加剂，增加锂离子电池自身的热稳定性，在保证电池循环性能的前提下有效改善电池的安全性能，避免电池在过热条件下的燃烧和爆炸等问题，大大提高电池的使用安全性，进而提高电池的质量，有利于提高商业锂离子电池产品的市场应用前景。本发明是锂离子电池重大质量提升，提高锂离子电池可靠性和安全性。

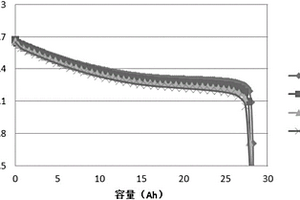

可大倍率充放电的锂离子电池及其制备方法 921

 0

本发明公开了一种可大倍率充放电的锂离子电池及其制备方法。一种可大倍率充放电的锂离子电池，包括正极、负极、隔膜，所述正极包括：正极活性物质80-98%（重量比），导电剂1-19%（重量比），粘结剂1-19%（重量比）；所述负极包括：负极活性物质80-98%（重量比），导电剂1-19%（重量比），粘结剂1-19%（重量比）；所述正极活性物质为镍钴锰酸锂、锰酸锂的一种或两种；所述负极活性物质为硬碳、软碳中的一种或两种；所述导电剂为超导电炭黑、碳纤维、鳞片石墨、碳纳米管中的一种；所述粘结剂为聚偏二氟乙烯、丁苯橡胶、羧甲基纤维素钠、羧丙基甲基纤维素中的一种。按照本发明提供的可大倍率充放电的锂离子电池及其制备方法，锂离子电池具有大倍率充放电特性，充放电特性好，温度使用范围宽，低温充电性能优异，循环寿命长，安全性高。

双重包覆的钛酸锂电池材料及制备方法 902

 0

本发明提供一种双重包覆的钛酸锂电池材料及制备方法，钛酸锂电池材料包括钛酸锂一次粒子，一次粒子表面包覆有第一包覆层，一次粒子聚集形成二次粒子，二次粒子表面包覆有第二包覆层，第一包覆层含有石墨烯和偏铝酸锂，第二包覆层含有石墨烯和偏铝酸锂，一次粒子的粒径为100‑500nm，二次粒子的粒径为5‑20μm。该钛酸锂电池材料同时具有高电子导电率和高离子导电率，制得的全电池容量发挥高，倍率充放电性能良好，高温循环性能好，而且能解决材料的胀气问题。

固态锂电池用复合粘结剂及其制备方法 711

 0

本发明公开了一种固态锂电池用复合粘结剂及其制备方法，复合物粘结剂由高分子聚合物、锂盐和无机陶瓷快离子导体组成，制备方法是用有机溶剂溶解高分子聚合物、锂盐和无机陶瓷快离子导体，在一定温度和搅拌条件下，生成一种络合了锂盐和无机快离子导体的有机‑无机复合粘结剂。该粘结剂具有较强的粘结力和附着力，同时具有较高的离子电导率，用于固态锂电池正负极极片制备，可降低极片内阻，提高固态锂电池的倍率性能和循环寿命。

磷酸铁锂材料的再生处理方法 824

 0

一种磷酸铁锂材料的再生处理方法，把磷酸铁锂电极材料粉末在密闭炉中流动氮气保护条件下加热到250～280℃，保持1～2小时，流出的氮气通入碱液中吸收，然后冷却到室温取出。测量锂和铁的含量，计算出Li、Fe的摩尔比，以最终Li∶Fe＝1∶1计算，用碳酸锂补充锂的量，然后在600～700℃保护气氛下，热处理3～5小时，冷却降温到80℃以下，取出，得到再生的磷酸铁锂，流出的氮气通入碱液中吸收。材料的放电比容量在150mAh/g以上，自放电小，搁置性能好。

高安全复合正极片及其制备方法和应用的锂离子电池 832

 0

本发明公开了一种高安全复合正极片，包括锂离子电池正极；锂离子电池正极的上下两侧表面，分别涂覆有至少一层功能材料层；功能材料层包括高导热无机纳米材料、导电剂、导锂离子材料、粘结剂和分散剂。本发明还公开了一种高安全复合正极片应用的锂离子电池，以及一种高安全复合正极片的制备方法。本发明公开的一种高安全复合正极片及其制备方法和应用的锂离子电池，其从产热和导热两个角度入手，引入“电/热疏导(即电和热综合疏导)”的理念，“少产热、快导热”，可以有效的抑制电池内短路带来的热积累，从而避免热失控，进而改善高能量密度锂离子电池的安全性，具有重大的实践意义。

金属锂表面保护层制备方法 771

 0

本发明提供一种金属锂表面保护层制备方法，包括：将聚合物、无机材料和添加剂依次加入至有机溶剂中，分散后得到保护层浆料A；将聚合物、锂盐、无机材料和添加剂依次加入至有机溶剂中，分散后得到保护层浆料B；将所述保护层浆料B涂覆在基底表面，得到第一保护层，再将所述保护层浆料A涂覆在所述保护层浆料B上，得到第二保护层，烘干后得到具有双层结构的保护层；将所述保护层转移至金属锂负极表面。本发明的有益效果是双层结构的保护层可以调控界面，保证负极在循环过程中更加稳定，避免因含锂负极充放电过程中锂枝晶生长以及体积应变带来的破坏，从而增强含锂负极长循环能力。

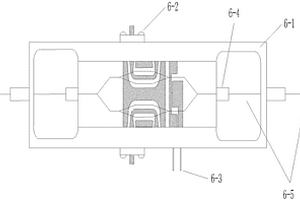

基于铌酸锂薄膜的宽带行波电光调制器及其制备方法 749

 0

本发明属于宽带电光调制器技术领域，具体涉及一种基于铌酸锂薄膜的宽带行波电光调制器及其制备方法。该调制器包括：基底、铌酸锂薄膜、光学波导、缓冲层以及金属电极。所述基底采用石英晶片；所述铌酸锂薄膜具有单晶结构且厚度为4至10微米；所述光学波导采用钛扩散波导或退火质子交换波导；所述缓冲层采用二氧化硅薄膜；所述金属电极采用行波电极结构，对于X切Y传的铌酸锂薄膜，金属电极的正负电极对称地位于光学波导两侧，对于Z切Y传的铌酸锂薄膜，金属电极的正电极或负电极位于光学波导上方而另一极位于光学波导一侧。本发明的有益技术效果在于：有效地提高电光调制器的折射率匹配与特征阻抗匹配，从而提高了调制器的工作带宽。

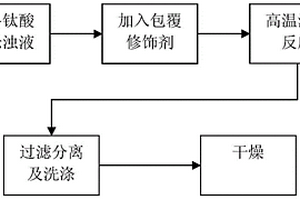

钴钛绿包覆钛酸锂及其制备方法 667

 0

本发明公开了一种钴钛绿包覆钛酸锂及其制备方法，包括以下步骤：首先通过一次高温固相反应制备得到纯相的钛酸锂材料，然后加入二氧化钛和钴化合物，通过二次固相反应制备得到钴钛绿包覆的钛酸锂材料。钴钛绿材料具有结构稳定、耐腐蚀的特点，可以有效阻止钛酸锂和电解液的副反应。该方法得到的钛酸锂材料的循环性能和鼓胀性能得到了大幅提高。

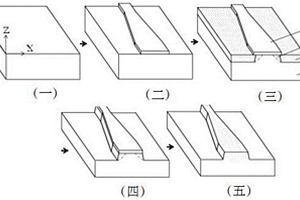

制备亚微米周期任意极化图案铌酸锂微盘腔的方法 919

 0

本发明提供一种制备亚微米周期任意极化图案铌酸锂微盘腔的方法，其包括以下步骤：步骤一，生成带下电极的铌酸锂薄膜；步骤二，在铌酸锂薄膜上制备微盘腔掩模图案；步骤三，对样品进行反应离子束刻蚀，形成铌酸锂微盘；步骤四，在铌酸锂微盘上构造任意图案的极化结构；步骤五，对样品进行金属层和二氧化硅层刻蚀，形成边缘悬空的周期极化铌酸锂微盘腔。该发明操作简单，精度高，可实现具有小周期任意极化图案的铁电晶体微腔的制备。

聚合物锂离子电池用凝胶电解液的制备方法 558

 0

本发明涉及一种聚合物锂离子电池用凝胶电解液的制备方法，步骤包括：1、将电解质锂盐和有机溶剂配制成基础电解液；2、将聚合单体、交联剂和溶剂混合液加入到基础电解液中，配制成交联聚合液；3、在交联聚合液中加入引发剂，15-45℃温度下，进行2-6小时引发聚合，完成聚合物锂离子电池用凝胶电解液制作过程；然后将凝胶电解液注入正在装配的聚合物锂离子电池中。本发明采用引发聚合后形成的凝胶电解液置入装配过程中的聚合物锂离子电池中，电池无论是在高温或是低温条件下均具有较好的容量保持率，有效改善了聚合物锂离子电池高低温的适应性，简化了电池的制作工艺，降低了电池的制作成本，适于聚合物锂离子电池的大规模商品化生产。

电场耦合冠醚接枝聚合物多孔膜分离锂同位素的方法 761

 0

本发明提供了一种电场耦合冠醚接枝聚合物多孔膜分离锂同位素的方法。该方法将冠醚功能化聚合物膜的锂同位素分离效应与电场作用下锂同位素分离效应耦合，以增强系统锂同位素分离效果。具体而言，将具有锂同位素分离效应的冠醚功能化多孔膜固定在扩散池中间，扩散池两侧分置锂盐溶液与纯水，利用功能化膜对⁷Li⁺的选择性吸附作用，在纯水侧富集⁶Li⁺。同时利用电场作用下⁶Li⁺具有更快的迁移速率，加快⁶Li⁺同位素离子向纯水侧迁移速率，最终实现锂同位素离子分离的绿色化和高效化。

活性炭负载的锂离子筛填料及其制备和应用方法 593

 0

本发明涉及一种活性炭负载的锂离子筛填料及其制备和应用方法，特别是树脂活性炭为成型粘合剂，以粉末活性炭为载体，填料为直径3‑5mm，长度5‑20mm的圆柱体，填料的吸附容量为20‑30mg/g；所述的树脂活性炭是酚醛树脂原位固化活化形成的，活性炭孔隙的平均孔径为2‑5nm，能够阻滞锂离子筛的溶解损耗，能够阻挡竞争离子的吸附，改善填料表面亲水性，加快吸锂离子的吸脱附速度；所述的粉末活性炭为比表面积600‑900 m²/g的木质或煤质活性炭；所述的锂离子筛是偏钛酸型H₂TiO₃锂离子筛或尖晶石型H₄Ti₅O₁₂锂离子筛之一，由溶胶凝胶法在粉末活性炭载体上原位形成。本发明填料适用于从卤水海水中吸附提锂。

用于锂金属电池集流体的三维多孔氧化铜改性铜箔及其制备方法和应用 820

 0

一种用于锂金属电池集流体的三维多孔氧化铜改性铜箔及其制备方法和应用，属于电池技术领域。三维多孔氧化铜改性铜箔制备是：将氢氧化钠和硫代硫酸铵溶液按比例混合得到刻蚀液，随后将洁净的铜箔浸入刻蚀液中进行反应，得到氧化铜纳米线改性的铜箔，分别用去离子水和无水乙醇清洗后真空烘干，即得到最终的改性铜箔(附图4)。本发明所得到的铜箔可用作锂金属电池负极集流体，其表层氧化铜纳米线具有良好电解液浸润性，涂覆性能好，可电化学储锂，引导锂金属均匀沉积，抑制锂枝晶生长；充放电循环中形成致密含氧化锂的固体电解质间相(SEI)膜，机械强度好，可抑制金属锂与电解液的副反应，从而提高电池的库伦效率、安全性和循环寿命。

基于交流阻抗的圆柱形锂离子电池热失控早期预警方法 792

 0

本发明公开了基于交流阻抗的圆柱形锂离子电池热失控早期预警方法，其特征在于，包括以下步骤：S1.设定测量频率fi，获取待测锂电池的电化学阻抗谱，得到相应的阻抗测量值；S2.通过所述阻抗测量值计算出所述待测锂电池的相位角S3.根据同型号锂电池在测量频率fi相同的情况下的相位角与电池内部温度关系标准曲线，获取所述待测锂电池的相位角所对应的所述待测锂电池内部的温度，从而实现对同型号锂电池进行早期热失控预警。本发明能够快速响应(毫秒级)，且具有较小的误差与良好的可信度。

以苯胺-苯醌复合聚合物作为阴极材料的二次锂电池及制备 663

 0

本发明公开了一种以苯胺－苯醌复合聚合物作 为阴极材料的二次锂电池及制备，属于二次锂电池技术。所述 二次锂电池的阴极材料组分及其重量百分比为：苯胺－苯醌复 合聚合物65～75％；粘合剂5～15％；导电剂15～25％；该苯 胺－苯醌复合聚合物的制备为，按苯胺单元、 H+、 H2O2、(NH4) 2S2O8摩尔比溶于乙腈；在惰性气体保护下反应； 反应后用乙腈和去离子水洗涤得到棕黑色沉淀物，经干燥后得 到苯胺－苯醌复合聚合物。本发明优点在于，二次锂电池阴极 材料，在同一个分子中具有电子导电骨架+电化学氧化还原官 能团的复合结构，从而在保证能量密度的同时确保电极具有良 好的循环性能。它的合成过程简单无污染，成本低，所制备的 二次锂电池，充放电循环性能好。

锂离子动力电池金属外壳的除杂方法 978

 0

本发明涉及一种锂离子动力电池金属外壳的除杂方法，在锂离子动力电池进行入壳装配工序前，将电池的金属外壳置于碱液中浸泡，使得该金属外壳的内壁和外壁充分浸润一段时间，然后拿出该金属壳用清水冲洗并干燥，将干燥好的该金属外壳应用于锂离子动力电池的后续生产工序中。本发明通过碱液对锂离子动力电池的金属外壳进行清洗，可以大大降低锂离子电池的不良率，该法操作简单易懂，方便快捷，可以有效的适应锂离子动力电池的大规模生产过程。

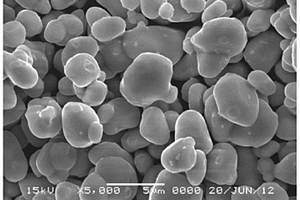

复合磷酸铁锂材料的制备方法 828

 0

本发明提供了一种复合磷酸铁锂材料的制备方法，包括如下步骤，(1)将锂源、铁源、磷源进行混合，且混合后，锂元素、铁元素以及磷元素的摩尔比为0.95～1.05：0.95～1.05：0.95～1.05，并在混合过程中加入附加正极材料，得到混合物料A；(2)将物料A进行研磨，在研磨过程中加入碳源，控制研磨粒径D50为0.05～1.0μm，得到物料B；(3)将物料B在惰性气氛下以2～20℃/min的加热速率进行升温，于700～900℃恒温焙烧4～12小时，得到烧结后的复合磷酸铁锂正极材料C；(4)将得到烧结后的正极材料C进行粉碎，得到最终的复合磷酸铁锂材料。通过本发明制备方法得到的复合磷酸铁锂材料1C放电在143mAh/g以上，压实密度在2.4～2.53之间，且具备良好的可操作性和较低的成本优势。

无添加剂原位制备锂离子电池负极材料的方法 790

 0

本发明公开无添加剂原位制备锂离子电池负极材料的方法，将钛酸四丁酯加至甲醇中，两者的体积比为1∶180-1∶1.8，在室温20—25摄氏度下搅拌12h以上，得到白色乳浊液，将乳浊液滴于铜板或FTO导电玻璃上，在室温20—25摄氏度下放置12h以上，得到白色粉末，将白色粉末在500度下锻烧2h，得锐钛矿TiO2纳米线或纳米片即锂离子电池负极材料。本发明制备的材料用于锂离子电池负极材料，电池在5C(850mA?g-1)电流密度充放电下，循环4000次后仍有75mA?h?g-1放电容量。

圆柱锂离子电池组及其组合方法 787

 0

本发明涉及一种圆柱锂离子电池组及其组合方法。本发明属于锂离子电池技术领域。一种圆柱锂离子电池组，包括钢壳电池(1)、连接金属带(2)、强力磁铁(3)、防过充二极管(4)，连接金属带（2）由强力磁铁（3）连接在钢壳电池(1)电极之间，防过充二极管（4）焊接在连接金属带（2）上。圆柱锂离子电池组的组合方法，包括以下步骤：（1）并联成单体电池组：单只圆柱锂离子电池并联成单体电池组，两边放好连接金属带后，用强力磁铁压紧，将防过充二极管焊接在连接金属带上；（2）单体电池组串联成电池组：单体电池组进行串联方式连接构成圆柱锂离子电池组。本发明具有结构简单，安全可靠，稳定性好，防过充；钢壳电池电极端连接可靠和有效等优点。

聚合物包覆硫/碳复合材料为正极的锂电池 686

 0

本发明涉及一种聚合物包覆硫/碳复合材料为正极的锂电池。它是将升华硫或者硫磺粉与导电碳材料按照3∶7～8∶2的质量比混合，球磨得硫/碳复合材料；将复合材料分散于溶液中，加入聚合物单体，然后在低温和惰性气体保护下加入氧化剂引发聚合，离心、洗涤、干燥；以得到的聚合物包覆单质硫/碳复合材料、乙炔黑和PTFE混合，加入分散剂，充分搅拌使混料均匀，然后擀制成片，真空55℃烘干制得电极片。以制备的电极片作为正极，金属锂为负极、含有0.2摩尔/升的无水硝酸锂添加剂的溶剂型有机溶液体系为电解液组装电池。所制的电极材料装配的锂电池表现出比容量高、循环稳定性好、大电流充放电性能优异的特点，并且制备过程简易、成本低廉、重现性好。

有机梯形聚合物、其制备方法及其在锂离子电池中的应用 722

 0

本申请提供一种聚合物，其具有如式1所示的结构作为主链。该聚合物可以通过2,5‑二羟基‑1,4‑苯醌和2,3,5,6‑四氨基‑1,4‑苯醌的缩聚反应得到。本申请还提供了该聚合物的制备方法，该聚合物在活性电极材料、锂离子电池、特别是柔性可充电锂离子电池中的用途以及对应的活性电极材料和锂离子电池。该聚合物为物理化学稳定的线性聚合物，具有丰富的电化学反应活性的碳氧双键、碳氮双键、碳碳双键以及稳定的梯形聚合物骨架，因此由其制备的锂离子电池具有较高的质量比容量和能量密度，同时还具有较高的循环稳定性。

锂离子电池检测保护装置 804

 0

本实用新型公开了一种锂离子电池检测保护装置，其为由顶板和四个侧板构成的下部开口的盒状结构，所述的锂离子电池检测保护装置用以将锂离子电池的上端部定位，在所述的顶板上形成有分别与锂离子电池的防爆阀、正负极耳对应的防爆阀孔、正极耳穿孔和负极耳穿孔，同时在所述的顶板内侧还形成与锂离子电池正负极板对应的极板定位槽，在顶板上表面两端还一体形成有两个凸台，所述的凸台分别位于所述的正负极耳穿孔外侧并与之间隔设置。本实用新型的保护装置可反复使用，由凸台所产生的扇型夹口可确保检测过程中信号线连接不松动、近距收集电压信号，保证大电流检测时的采集精度，提高生产及检测的准确性和安全性。

锂离子电池组充电的充电器保护装置 655

 0

本实用新型的目的是提供一种锂离子电池组充电的充电器保护装置。本实用新型的技术方案为：由外壳、线路板、转接线插口、转接线、充电器连接插口、用电保护开关、指示灯、电压监测表、电流监测表、充电保护器和两个风扇组成；整个装置结构简单、使用方便、连接便捷、体积小巧、便于携带，是一种用于对锂离子电池组充电时使用的充电器进行电流和电压的监控、通过充电保护器实现锂离子电池组达到电量满载状态下的自动断电功能，以及电流的持续输入或者电压过大造成对锂离子电池组的损害，在锂离子电池组和电源之间起到了一个承接衔接的作用，充电时能够起到良好的保护，让充电更加安全稳定，防止超负荷充电带来的诸多隐患，更加可靠、安全性更强。

航标灯器用锂电池组 982

 0

一种航标灯器用锂电池组，包括支撑架，分为上下两层，支撑架边缘有方形凹陷，每层支撑架上都有一个顶盖和一个底座；底座上面和顶盖下面上设有锂电池架和锂电池孔；上层支撑架顶盖上面四周均匀排列有十六个固定孔，中间有十六个隔离孔；上层支撑架顶盖上和下层支撑架底座下均有一个减震装置；两层支撑架之间也设有一个减震装置；每层支撑架的顶盖和底座之间设有五行锂电池，每行五个均匀布设；上层支撑架顶盖上减震装置上有一个矩形的空缺，内设有电路板，电路板上面设有电池保护装置。本实用新型所述的一种航标灯器用锂电池组，其特点在于拥有超过20天的可持续供电能力，具备体积小、重量轻、环保等优点，结构紧凑，可靠性强。

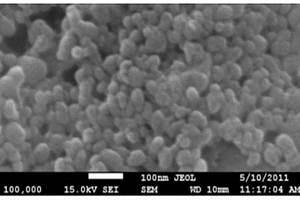

纳米碳包覆尖晶石钛酸锂电池负极材料的制备方法 890

 0

本发明公开的一种纳米碳包覆尖晶石钛酸锂电池负极材料的制备方法，包括以下步骤：将二氧化钛和锂源放入到分散剂中，均匀混合后烘干；将烘干后的混合物在第一气氛下用400~800℃的温度预焙烧2~36个小时，然后自然冷却至室温，获得中间产物；将所获得的中间产物与碳源放入到分散剂中，均匀混合后烘干；将烘干后的中间产物、碳源和分散剂的混合物在第二气氛下用700~950℃的温度二次焙烧2~36个小时，自然冷却至室温，获得纳米碳包覆尖晶石钛酸锂。本发明公开的纳米碳包覆尖晶石钛酸锂电池负极材料的制备方法，其可以制备获得具有纳米尺寸、颗粒形貌均匀、纯度高的钛酸锂负极材料，较大幅度的提高了钛酸锂负极材料的导电性能。

单分散碳酸锂晶体的结晶方法及采用多级梯度结晶提高产品收率的方法 600

 0

本发明提供了一种单分散碳酸锂晶体的结晶方法及采用多级梯度结晶提高产品收率的方法。首先采用硫酸锂和碳酸钠反应结晶的方法，通过出晶瞬间取样的方法，得固体经干燥后得到单分散碳酸锂晶体。同时提出由多个结晶釜串联，通过多级结晶和母液循环的方法提高产品收率。混合料液进入第一级结晶釜，控制釜温，浆料从结晶釜底流出，进入固液分离系统，固体分离后母液进入下一个结晶釜，控制釜温最终浆料从最后结晶釜底流出，进入固液分离系统，固体分离后母液返回至混合釜循环利用，循环量为母液体积的40～80％。本发明制备的单分散碳酸锂晶体形貌完整且几乎无聚结、晶体粒度小且分布均匀，结晶方法操作简单、生产效率高、适合工业化大规模生产。

软包装锂电池连接结构 778

 0

本发明公开了一种软包装锂电池连接结构，涉及化学电源技术领域，其特征在于：至少包括：印制线路板，在所述印制线路板内布设有串并联电路；印制线路板上开设有多个安装孔；安装孔位于串并联电路上；多个锂电池单体，M个锂电池单体对应一个安装孔，锂电池单体的电池极耳插入所述安装孔内进而与串并联电路连通；至少一个与外设连接的接插件，接插件固定于印制线路板上并与串并联电路连接。本发明采用印制线路板作为电池连接的主体，该印制线路板兼具多种功能。首先电池极耳通过螺钉与印制线路板机械连接，实现了电池极耳的固定，该方法简便易操作，降低了电池组成组操作的人力成本，该连接方式节省空间；同时可避免人工连接失误而造成的危害。
