1.本实用新型涉及真空抽气泵技术领域，具体为一种电动手动结合的真空抽气泵。
背景技术：
2.
真空泵是指利用机械、物理、化学或物理化学的方法对被抽容器进行抽气而获得真空的器件或设备。通俗来讲，真空泵是用各种方法在某一封闭空间中改善、产生和维持真空的装置。按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体捕集泵和气体传输泵。其广泛用于建筑施工、冶金、化工、食品、电子镀膜等行业。
3.市场上一般的真空抽气泵均为电动抽气泵，不能有效的根据实际情况来对抽气泵的工作模式进行调节处理，从而使整体的装置使用受到了较大的限制，影响后续的施工进行，为此，我们提出这样一种电动手动结合的真空抽气泵。
技术实现要素：
4.本实用新型的目的在于提供一种电动手动结合的真空抽气泵，以解决上述背景技术中提出的问题。
5.为实现上述目的，本实用新型提供如下技术方案：一种电动手动结合的真空抽气泵，包括吸盘和握把，所述吸盘的顶部右侧安装有气压表，且气压表的左侧分布有固定座，所述握把连接于固定座的内侧，所述固定座的右侧分布有按钮，所述握把的左侧连接有连接头，且连接头的左侧连接有机身，所述机身的左侧连接有连接件，且连接件的左侧连接有密封圈，所述机身的内腔设有空腔，且空腔的内腔设有电源，所述机身的右侧外表面设有外螺纹，且外螺纹的右侧啮合连接有内螺纹，所述电源的右侧分布有导电座，所述电源的左侧分布有线圈，且线圈的另一端连接有电机。
6.进一步的，所述固定座沿吸盘的竖直中心线对称分布，且固定座与吸盘呈垂直状分布。
7.进一步的，所述机身通过外螺纹与连接头转动连接，且外螺纹与机身呈一体化。
8.进一步的，所述连接头外侧直径尺寸大于机身外侧直径尺寸，且连接头与机身呈垂直状分布。
9.进一步的，所述连接件通过机身与连接头连接，且连接件整体呈筒状。
10.进一步的，所述电源外侧直径尺寸与机身内侧直径尺寸相适配，且电源与机身呈平行状分布。
11.进一步的，所述电机通过线圈与电源相连接，且电源通过导电座与连接头相连接。
12.本实用新型提供了一种电动手动结合的真空抽气泵，具备以下有益效果：该电动手动结合的真空抽气泵，采用多个机构之间的相互配合，不仅可以根据实际的施工需求来对应调节真空抽气泵的工作状态，便于后续的施工进行，提高了整个装置的实用性，适用范围更广，当整个装置根据需求调节到手动模式后，将密封圈的一侧输入到握把的内部，而由于密封圈将整个握把的内部密封，所以当通过连接头在握把的内部横向抽动密封圈时即可
将吸盘底部的空气进行抽出，以此来实现手动真空的目的，具有更高的实用性；
13.1、本实用新型通过设置的吸盘和气压表的结合使用，可以随时观测到吸盘内部的气压情况，防止吸盘在没有吸附完成的情况下脱手，导致整个装置掉落受损，从而影响装置后续的使用，当真空泵对吸盘内部的空气进行抽取时，吸盘内部的气压变大，而后通过内部安装有的气压传感器来将吸盘内部气压的情况传递到气压表上进行显示，从而可以有效的观测到吸盘是否吸附稳定，防止意外发生。
14.2、本实用新型通过设置的把手和固定座的结合使用，可以手动对吸盘进行施压处理，当根据实际需求将整个真空泵调节到手动模式后，操作者用手握住把手，而后用力挤压把手，随后把手将压力传递到固定座，而后经过固定座传递到吸盘上，从而对吸盘进行施压，而当对吸盘施压时，横向抽动连接头，而后在连接头的作用下带动密封圈在握把的内部进行横向移动，以此来将吸盘底部的空气进行抽出，从而使吸盘的底部形成负压室，从而对材料等进行吸附处理。
15.3、本实用新型通过设置的电源、导电座和电机的结合使用，可以使整个装置实现自动化工作，从而可以提高整个装置的工作效率，将电源放置于握把的内部，而后在外螺纹和内螺纹的啮合作用下使握把与连接头相连接，当握把与连接头连接时导电座与电源接触，从而使握把、连接头和连接件形成闭合的回路，从而使真空泵通电进行工作，以此来将吸盘底部的空气进行抽出，实现自动化工作。
附图说明

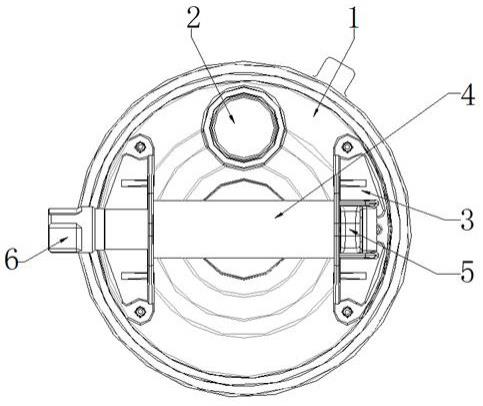

16.图1为本实用新型一种电动手动结合的真空抽气泵的整体结构示意图；
17.图2为本实用新型一种电动手动结合的真空抽气泵的立体结构示意图；
18.图3为本实用新型一种电动手动结合的真空抽气泵的侧视结构示意图；
19.图4为本实用新型一种电动手动结合的真空抽气泵的正视结构示意图；
20.图5为本实用新型一种电动手动结合的真空抽气泵的握把结构示意图；
21.图6为本实用新型一种电动手动结合的真空抽气泵的握把内部结构示意图。
22.图中：1、吸盘；2、气压表；3、固定座；4、握把；5、按钮；6、连接头；7、机身；8、连接件；9、密封圈；10、空腔；11、电源；12、外螺纹；13、内螺纹；14、导电座；15、线圈；16、电机。
具体实施方式
23.请参考图1、图2、图3和图4所示，本实用新型提供一种技术方案：一种电动手动结合的真空抽气泵，包括吸盘1和握把4，吸盘1的顶部右侧安装有气压表2，且气压表2的左侧分布有固定座3，通过设置的气压表2可以随时观测到吸盘1内部的气压情况，可以以此来判断吸盘1是否完成吸附工作，可以有效的防止吸盘1未吸附完成脱落，固定座3沿吸盘1的竖直中心线对称分布，且固定座3与吸盘1呈垂直状分布；
24.请参考图1、图2、图3、图4和图5所示，所述握把4连接于固定座3的内侧，设置的握把4可以方便后续整个装置在手动模式时对吸盘1进行施压，所述固定座3的右侧分布有按钮5，按压按钮5即可使整个吸盘1与吸附的材料进行分离，所述握把4的左侧连接有连接头6，且连接头6的左侧连接有机身7，机身7通过外螺纹12与连接头6转动连接，且外螺纹12与机身7呈一体化，所述机身7的左侧连接有连接件8，且连接件8的左侧连接有密封圈9，连接
件8通过机身7与连接头6连接，且连接件8整体呈筒状，设置的密封圈9用于提高整个连接件8与握把4连接时的密封性，从而防止握把4的内部出现漏气的情况，进而影响后续的抽气处理；
25.请参考图5和图6所示，所述机身7的内腔设有空腔10，且空腔10的内腔设有电源11，电源11外侧直径尺寸与机身7内侧直径尺寸相适配，且电源11与机身7呈平行状分布，当电源11装配到机身7的内部时，使连接件8、机身7和连接头6三者构成闭合电路，从而使电机16开始通电工作，将吸盘1内部的空气进行抽出，所述机身7的右侧外表面设有外螺纹12，且外螺纹12的右侧啮合连接有内螺纹13，所述电源11的右侧分布有导电座14，设置的导电座14用于导电处理，使装置形成闭合电路，所述电源11的左侧分布有线圈15，且线圈15的另一端连接有电机16，电机16通过线圈15与电源11相连接，且电源11通过导电座14与连接头6相连接。
26.综上，该电动手动结合的真空抽气泵，使用时，先根据图1、图2、图3、图4和图5中所示的结构，首先当装置为手动模式时，首先将连接件8的一端放置到握把4的内腔当中，而后使整个连接头6、机身7和连接件8都进入到握把4的内部，由于密封圈9的外侧直径尺寸与握把4内侧直径尺寸相适配，所以通过密封圈9可以使握把4的内部形成密闭的空间，而后通过连接头6来抽动整个机身7和连接件8，而后在连接件8的作用下带动密封圈9随之进行横向移动，而由于密封圈9的存在，所以在连接件8的抽动过程中始终使握把4的内部保持密封，而后将吸盘1底部的空气进行抽出，使吸盘1的底部形成负压室，而后通过设置的气压表2上的数据来观察吸盘1底部负压室的气压情况，以此来判断吸盘1是否吸附于材料上；
27.最后根据图5和图6中所示的结构，当装置切换为电动模式后，首先转动连接头6，使连接头6与机身7分离，随后将电源11放置到机身7的内腔，而后使连接头6与机身7对其，反向转动连接头6，在外螺纹12与内螺纹13的啮合连接作用下，机身7与连接头6转动连接在一起，而当机身7与连接头6相连接时，电源11的右端与连接头6内侧的导电座14相接触，而电源11的左端与线圈15相接触，从而使连接件8、机身7与连接头6形成闭合电路，从而使电机16开始进行工作，当电机16工作时将吸盘1底部的空气通过抽气管道进行抽出，从而使吸盘1内部的压强发生变化，而后经过气压表2显示的数值来判断吸盘1是否完成吸附，当气压表2显示的数值没有达到一定值时则说明吸盘1负压室材料之间的密封性不好或存在漏气，无法完成吸附。技术特征：
1.一种电动手动结合的真空抽气泵，其特征在于，包括吸盘（1）和握把（4），所述吸盘（1）的顶部右侧安装有气压表（2），且气压表（2）的左侧分布有固定座（3），所述握把（4）连接于固定座（3）的内侧，所述固定座（3）的右侧分布有按钮（5），所述握把（4）的左侧连接有连接头（6），且连接头（6）的左侧连接有机身（7），所述机身（7）的左侧连接有连接件（8），且连接件（8）的左侧连接有密封圈（9），所述机身（7）的内腔设有空腔（10），且空腔（10）的内腔设有电源（11），所述机身（7）的右侧外表面设有外螺纹（12），且外螺纹（12）的右侧啮合连接有内螺纹（13），所述电源（11）的右侧分布有导电座（14），所述电源（11）的左侧分布有线圈（15），且线圈（15）的另一端连接有电机（16）。2.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述固定座（3）沿吸盘（1）的竖直中心线对称分布，且固定座（3）与吸盘（1）呈垂直状分布。3.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述机身（7）通过外螺纹（12）与连接头（6）转动连接，且外螺纹（12）与机身（7）呈一体化。4.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述连接头（6）外侧直径尺寸大于机身（7）外侧直径尺寸，且连接头（6）与机身（7）呈垂直状分布。5.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述连接件（8）通过机身（7）与连接头（6）连接，且连接件（8）整体呈筒状。6.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述电源（11）外侧直径尺寸与机身（7）内侧直径尺寸相适配，且电源（11）与机身（7）呈平行状分布。7.根据权利要求1所述的一种电动手动结合的真空抽气泵，其特征在于，所述电机（16）通过线圈（15）与电源（11）相连接，且电源（11）通过导电座（14）与连接头（6）相连接。
技术总结
本实用新型公开了一种电动手动结合的真空抽气泵，包括吸盘和握把，所述吸盘的顶部右侧安装有气压表，且气压表的左侧分布有固定座，所述握把连接于固定座的内侧，所述固定座的右侧分布有按钮，所述握把的左侧连接有连接头。该电动手动结合的真空抽气泵，采用多个机构之间的相互配合，不仅可以根据实际的施工需求来对应调节真空抽气泵的工作状态，便于后续的施工进行，提高了整个装置的实用性，适用范围更广，当整个装置根据需求调节到手动模式后，将密封圈的一侧输入到握把的内部，而由于密封圈将整个握把的内部密封，所以当通过连接头在握把的内部横向抽动密封圈时即可将吸盘底部的空气进行抽出，以此来实现手动真空的目的，具有更高的实用性。具有更高的实用性。具有更高的实用性。
技术研发人员：景竟
受保护的技术使用者：景竟
技术研发日：2021.12.28
技术公布日：2022/6/30
