权利要求
1.一种多方面可智能调控的新型
隔膜跳汰机，包括机架(1)，其特征在于：所述机架(1)的顶部设置有第一电动滑台(2)，所述第一电动滑台(2)顶部的一侧设置有第一转接件(3)，所述第一转接件(3)顶部的两侧均设置有固定直杆(4)，所述固定直杆(4)的顶部通过螺孔和螺杆机械连接有第二电动滑台(5)，所述第二电动滑台(5)的内侧设置有第二转接件(6)，所述第二转接件(6)的内侧设置有第三电动滑台(7)，所述第二电动滑台(5)和第三电动滑台(7)的表面均设置有零点限位开关(8)，所述第一电动滑台(2)表面的两侧和第二电动滑台(5)的一侧均设置有两个限位开关(9)，所述机架(1)底部的一侧设置有变频器。
2.根据权利要求1所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述第三电动滑台(7)的底部设置有第三转接件(10)，所述第三转接件(10)的底部设置有重力传感器(11)，所述重力传感器(11)的底部固定连接有直杆(12)，所述直杆(12)的底部设置有压力传感器(13)，所述压力传感器(13)的表面包裹安装有胶水保护套(14)。
3.根据权利要求1所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述第一电动滑台(2)顶部的中间部位设置有接水口(15)，所述接水口(15)的两侧均设置有水管通道(16)，所述水管通道(16)内腔的两侧均设置有电磁阀(17)。
4.根据权利要求1所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述第一电动滑台(2)顶部的左侧设置有第一水箱(18)，所述第一水箱(18)的末端设置有精矿阀门(19)。
5.根据权利要求4所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述第一电动滑台(2)的右侧且位于第二电动滑台(5)的内侧设置有第二水箱(20)，所述第二水箱(20)底部的末端设置有中矿阀门(21)，所述第一水箱(18)和第二水箱(20)表面的底部均设置有洒水喷头(22)，所述第一水箱(18)和第二水箱(20)与第一电动滑台(2)之间设置有水平铁垫。
6.根据权利要求1所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述机架(1)底部的两侧均设置有固定架(23)，所述固定架(23)的内侧设置有电动机(24)，所述电动机(24)的输出端刚性连接有直轴(25)，所述直轴(25)的表面设置有滚轮(26)。
7.根据权利要求6所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述滚轮(26)的表面活动连接有皮带(27)，所述皮带(27)内侧的另一端活动连接有转轴(28)，所述直轴(25)、滚轮(26)、皮带(27)以及转轴(28)为相互配合使用的传动型零部件。
8.根据权利要求5所述的一种多方面可智能调控的新型隔膜跳汰机，其特征在于：所述第一水箱(18)、第二水箱(20)和机架(1)的底部均设置有隔膜(29)，所述隔膜(29)的底部设置有隔膜连杆(30)，三个所述隔膜连杆(30)的表面均设置有杠杆(31)。
9.一种智能调控系统，其特征在于：包括权利要求1～8任一所述新型隔膜跳汰机，以及中央处理单元，所述中央处理单元的输入端通过SPI总线电性连接有传感器输入模块以及用户界面和通讯模块，中央处理单元的输出端通过PEM通信连接有输出控制模块，所述传感器输入模块、用户界面和通讯模块以及输出控制模块的输入端均电性连接有电源管理模块。
10.根据权利要求9所述的智能调控系统，其特征在于：所述电源管理模块的内部包括断电保护器、电源信号指示灯、电压监测器以及电流监测器。
说明书
技术领域
[0001]本发明涉及跳汰机技术领域，具体是一种多方面可智能调控的新型隔膜跳汰机。
背景技术
[0002]跳汰机是一种对物料进行跳汰分选的设备，主要原理是根据物料在垂直升降的变速介质流中按照密度的不同呈现不同分层的方式对物料进行分选，根据结构和水流方式不同，可以分为：活塞跳汰机、隔膜跳汰机、空气脉动跳汰机以及动筛跳汰机几种，其中，隔膜跳汰机主要应用于金属矿材的分选过程中，但是，如今的下动型跳汰机普遍存在着无法给水量控制、床层厚度和松散度和调节控制跳汰速度的问题，导致装置跳汰效果不佳，无法有效地实现搅拌、混合或分离等工艺目标，且易导致设备过载或运行不平稳，进而加速设备的磨损，缩短设备的使用寿命，增加维护成本。
发明内容
[0003]本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
[0004]鉴于上述或现有技术中存在无法给水量控制、床层厚度和松散度和调节控制跳汰速度的问题。
[0005]为实现上述目的，本发明提供如下技术方案：
[0006]一种多方面可智能调控的新型隔膜跳汰机，包括机架，所述机架的顶部设置有第一电动滑台，所述第一电动滑台顶部的一侧设置有第一转接件，所述第一转接件顶部的两侧均设置有固定直杆，所述固定直杆的顶部通过螺孔和螺杆机械连接有第二电动滑台，所述第二电动滑台的内侧设置有第二转接件，所述第二转接件的内侧设置有第三电动滑台，所述第二电动滑台和第三电动滑台的表面均设置有零点限位开关，所述第一电动滑台表面的两侧和第二电动滑台的一侧均设置有两个限位开关，所述机架底部的一侧设置有变频器。
[0007]作为本发明再进一步的方案：所述第三电动滑台的底部设置有第三转接件，所述第三转接件的底部设置有重力传感器，所述重力传感器的底部固定连接有直杆，所述直杆的底部设置有压力传感器，所述压力传感器的表面包裹安装有胶水保护套。
[0008]作为本发明再进一步的方案：所述第一电动滑台顶部的中间部位设置有接水口，所述接水口的两侧均设置有水管通道，所述水管通道内腔的两侧均设置有电磁阀。
[0009]作为本发明再进一步的方案：所述第一电动滑台顶部的左侧设置有第一水箱，所述第一水箱的末端设置有精矿阀门。
[0010]作为本发明再进一步的方案：所述第一电动滑台的右侧且位于第二电动滑台的内侧设置有第二水箱，所述第二水箱底部的末端设置有中矿阀门，所述第一水箱和第二水箱表面的底部均设置有洒水喷头，所述第一水箱和第二水箱与第一电动滑台之间设置有水平铁垫。
[0011]作为本发明再进一步的方案：所述机架底部的两侧均设置有固定架，所述固定架的内侧设置有电动机，所述电动机的输出端刚性连接有直轴，所述直轴的表面设置有滚轮。
[0012]作为本发明再进一步的方案：所述滚轮的表面活动连接有皮带，所述皮带内侧的另一端活动连接有转轴，所述直轴、滚轮、皮带以及转轴为相互配合使用的传动型零部件。
[0013]作为本发明再进一步的方案：所述第一水箱、第二水箱和机架的底部均设置有隔膜，所述隔膜的底部设置有隔膜连杆，三个所述隔膜连杆的表面均设置有杠杆
[0014]一种智能调控系统，以及中央处理单元，所述中央处理单元的输入端通过SPI总线电性连接有传感器输入模块以及用户界面和通讯模块，中央处理单元的输出端通过PEM通信连接有输出控制模块，所述传感器输入模块、用户界面和通讯模块以及输出控制模块的输入端均电性连接有电源管理模块。
[0015]作为本发明再进一步的方案：所述电源管理模块的内部包括断电保护器、电源信号指示灯、电压监测器以及电流监测器。
[0016]与现有技术相比，本发明的有益效果是：
[0017]1、本发明通过电动滑台、转接件、限位开关等组件的配合，实现了多方面的智能调控，使操作更加便捷高效，通过设有重力传感器和压力传感器，可以实时监测重力和压力情况，进而保证机器的安全运行，且装置配备了接水口、水管通道、电磁阀、水箱、阀门等组件，有效实现了水的自动供给和排放，提高了生产效率，通过隔膜连杆的设置和杠杆的运用，使得隔膜跳汰机在工作过程中具有更好的稳定性和灵活性，提升了生产质量，电源管理模块可以保证设备长时间稳定运行，即使在电源不稳定的环境下也能保护设备免受损害，用户通过界面模块可以进行远程监控和控制，降低了人力需求，提升了工作的便利性。
附图说明

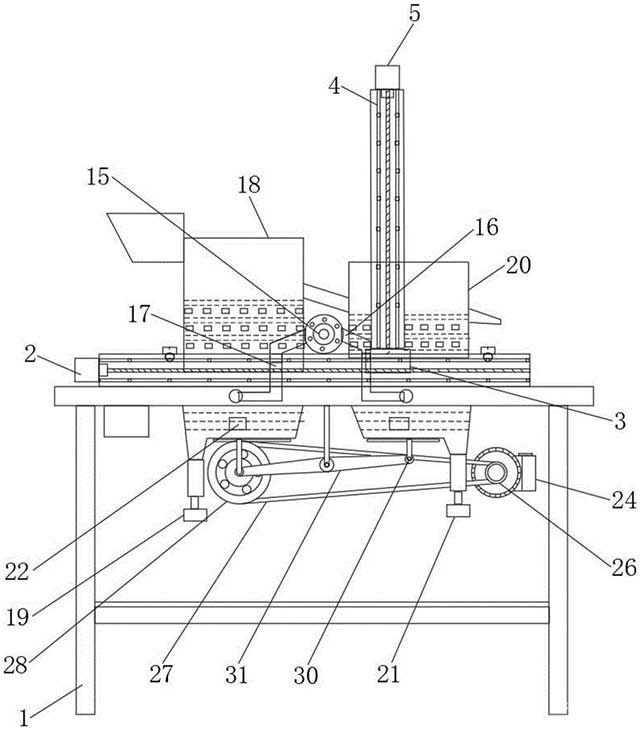

[0018]图1为一种多方面可智能调控的新型隔膜跳汰机的结构示意图;
[0019]图2为一种多方面可智能调控的新型隔膜跳汰机中结构侧视图;

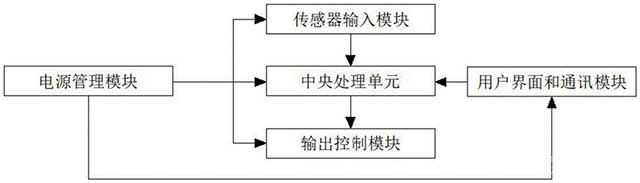

[0020]图3为一种多方面可智能调控的新型隔膜跳汰机中智能调控系统原理图;
[0021]图4为一种多方面可智能调控的新型隔膜跳汰机中电源管理模块系统原理图。

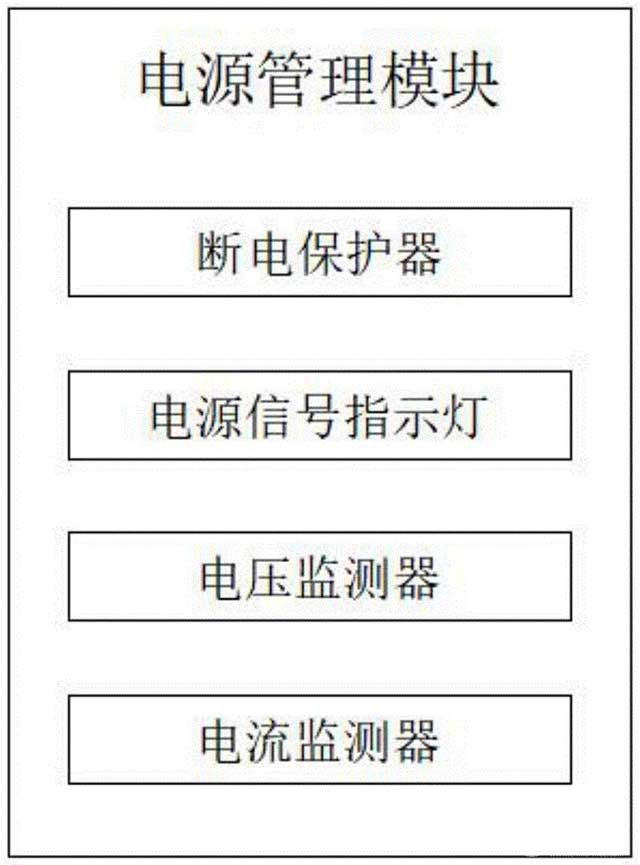

[0022]图中：1、机架;2、第一电动滑台;3、第一转接件;4、固定直杆;5、第二电动滑台;6、第二转接件;7、第三电动滑台;8、零点限位开关;9、限位开关;10、第三转接件;11、重力传感器;12、直杆;13、压力传感器;14、胶水保护套;15、接水口;16、水管通道;17、电磁阀;18、第一水箱;19、精矿阀门;20、第二水箱;21、中矿阀门;22、洒水喷头;23、固定架;24、电动机;25、直轴;26、滚轮;27、皮带;28、转轴;29、隔膜;30、隔膜连杆;31、杠杆。
具体实施方式
[0023]使本发明的上述目的、特征和优点能够更加明显易懂，下面结合说明书附图对本发明的具体实施方式做详细的说明。
[0024]在下面的描述中阐述了很多具体细节以便于充分理解本发明，但是本发明还可以采用其他不同于在此描述的其它方式来实施，本领域技术人员可以在不违背本发明内涵的情况下做类似推广，因此本发明不受下面公开的具体实施例的限制。
[0025]其次，此处所称的“一个实施例”或“实施例”是指可包含于本发明至少一个实现方式中的特定特征、结构或特性。在本说明书中不同地方出现的“在一个实施例中”并非均指同一个实施例，也不是单独的或选择性的与其他实施例互相排斥的实施例。
[0026]实施例1
[0027]请参阅图1-2，为本发明第一个实施例，该实施例提供了一种多方面可智能调控的新型隔膜跳汰机，包括机架1，机架1的顶部设置有第一电动滑台2，机架1提供整个装置的支撑和固定，起到承载和稳定系统的作用，第一电动滑台2作为第一级滑台，负责整个滑动平台的运动和定位，第一电动滑台2顶部的一侧设置有第一转接件3，第一转接件3连接第一电动滑台2和固定直杆4，使二者能够通过螺杆机械连接并进行协调运动，第一转接件3顶部的两侧均设置有固定直杆4，固定直杆4固定在第一转接件3上，同时也与第二电动滑台5通过螺杆机械连接，起到支撑和引导滑台运动的作用，固定直杆4的顶部通过螺孔和螺杆机械连接有第二电动滑台5，第二电动滑台5作为第二级滑台，通过螺杆机械连接与固定直杆4，实现滑台的协调运动和定位，第二电动滑台5的内侧设置有第二转接件6，第二转接件6连接第二电动滑台5和第三电动滑台7，使二者能够协同工作并实现滑动平台的运动和定位，第二转接件6的内侧设置有第三电动滑台7，第三电动滑台7作为最顶层的滑台，与第二电动滑台5通过第二转接件6相连，实现滑动平台的运动和定位，第二电动滑台5和第三电动滑台7的表面均设置有零点限位开关8，零点限位开关8安装在第二电动滑台5和第三电动滑台7的表面，用于检测滑台运动的起点，避免超出预定范围，第一电动滑台2表面的两侧和第二电动滑台5的一侧均设置有两个限位开关9，两个限位开关9安装在第一电动滑台2和第二电动滑台5的表面，用于检测滑台运动的终点，防止超出可移动的范围，机架1底部的一侧设置有变频器，变频器安装在机架1底部的一侧，用于调节电动滑台的运动速度和频率，实现对整个装置的精确控制。
[0028]具体的，第三电动滑台7的底部设置有第三转接件10，第三转接件10的底部设置有重力传感器11，重力传感器11的底部固定连接有直杆12，直杆12的底部设置有压力传感器13，压力传感器13的表面包裹安装有胶水保护套14。
[0029]进一步的，通过重力传感器11和压力传感器13的设置，系统可以实时监测到设备所受的重力和压力情况，从而进行智能调控和保护，且传感器的监测和智能控制可以减少设备的过载和不正常工作，从而延长了设备的使用寿命，降低了维修成本和生产停工损失，通过设置胶水保护套14，其可以保护压力传感器13免受外部环境的损害，同时胶水保护套14可以起到防水、防尘和缓冲的作用，保护压力传感器免受湿气、灰尘等外界因素的干扰，同时，胶水保护套14也可以减少机械震动对压力传感器13的影响，提高其使用寿命，并确保其测量结果的稳定性和准确性。
[0030]综上，新型隔膜跳汰机的设计集成了多种智能调控和保护功能，从而提高了设备的性能和可靠性，通过重力传感器11和压力传感器13的实时监测，系统能够智能调节设备的运行状态，减少了过载和不正常工作的风险，延长了设备的使用寿命，同时降低了维修成本和生产停工损失，胶水保护套14的设置则有效地保护了压力传感器13免受外部环境的损害，提高了传感器的稳定性和准确性，从而确保了设备的可靠运行。
[0031]实施例2
[0032]请参阅图1-2，为本发明第二个实施例，该实施例提供了一种多方面可智能调控的新型隔膜跳汰机的内部传动及控料结构。
[0033]具体的，第一电动滑台2顶部的中间部位设置有接水口15，接水口15的两侧均设置有水管通道16，水管通道16内腔的两侧均设置有电磁阀17，第一电动滑台2顶部的左侧设置有第一水箱18，第一水箱18的末端设置有精矿阀门19，第一电动滑台2的右侧且位于第二电动滑台5的内侧设置有第二水箱20，第二水箱20底部的末端设置有中矿阀门21，第一水箱18和第二水箱20表面的底部均设置有洒水喷头22，第一水箱18和第二水箱20与第一电动滑台2之间设置有水平铁垫，机架1底部的两侧均设置有固定架23，固定架23的内侧设置有电动机24，电动机24的输出端刚性连接有直轴25，直轴25的表面设置有滚轮26，滚轮26的表面活动连接有皮带27，皮带27内侧的另一端活动连接有转轴28，直轴25、滚轮26、皮带27以及转轴28为相互配合使用的传动型零部件。
[0034]进一步的，通过接水口15和水管通道16的设置，可以方便地将水引入设备中，为生产提供所需的水源，保证设备正常运行，水管通道16内设置的电磁阀17可以根据需求控制水流的通断，实现对水的精准控制，确保水的用量和供给稳定，精矿阀门19的设置可以对水流进行精准控制，调节水流量和供给速度，以满足不同生产环境下的需求，保证生产过程的稳定性和高效性，通过第一水箱18和第二水箱20的设置，以及洒水喷头22的配置，可以实现对设备的持续供水，确保设备在生产过程中不会因为缺水而停工，中矿阀门21的设置可以实现对水流量的精准控制，根据实际需求灵活调节水流，提高生产效率并节约资源，洒水喷头22的设置在设备表面底部可实现水的均匀喷洒，帮助冷却设备和工件，提高加工效率，同时也有助于防止设备过热，电动机24的设置可以提供稳定的动力源，以实现对设备的精准驱动和控制，确保设备在操作时无缝连接和协调，提高生产效率和加工精度，固定架23的设置可以提供平衡和支撑，避免设备在运行中因为震动或摆动而影响设备的正常运行，由于直轴25的表面设置有滚轮26，使得整个设备的移动更为便捷，操作更加灵活，适合于工艺流程频繁改变的环境下使用。
[0035]进一步的，通过滚轮26、皮带27和转轴28的配合使用，可以实现机械能的高效传递，提高传动效率，确保设备的运行稳定和可靠性，且传动型零部件的设置可以在传递动力的同时起到减震和减噪的作用，使设备运行更加平稳，降低噪音，改善工作环境。
[0036]具体的，第一水箱18、第二水箱20和机架1的底部均设置有隔膜29，隔膜29的底部设置有隔膜连杆30，三个隔膜连杆30的表面均设置有杠杆31。
[0037]进一步的，通过隔膜29的设置，可以有效隔离不同部件之间的物质，避免发生混合或交叉污染，保持设备各部分的清洁和功能完整性，隔膜29在底部设置隔膜连杆30和杠杆31，能够起到减震和缓冲的作用，保护设备在运行时不受振动和冲击影响，延长设备的使用寿命。
[0038]使用时，确认电源接通并稳定，检查各传感器和开关的连接情况，确保水箱、水管和阀门的安装正确牢固，通过启动电动机24，使传动装置(滚轮26、皮带27、转轴28等)开始运转，从而启动整个设备，根据具体的生产需求，设定第一电动滑台2、第二电动滑台5和第三电动滑台7的运行参数，如位移、速度、延时等，可利用零点限位开关8和限位开关9对电动滑台进行位置限制，通过重力传感器11和压力传感器13监测设备运行过程中的重力状态和压力变化，确保设备在正常范围内运行，通过控制电磁阀17的开闭，调节水管通道16中液体的流动，控制液体的进出和分配，根据需要调节精矿阀门19和中矿阀门21，控制原料和废料的进出，实现隔膜跳汰的作用，定期清洁和维护隔膜29、隔膜连杆30和杠杆31，保持润滑和机械部件的正常运转。
[0039]实施例3
[0040]请参阅图3-4，为本发明第二个实施例，该实施例提供了一种多方面可智能调控的新型隔膜跳汰机的智能调控系统。
[0041]一种智能调控系统，以及中央处理单元，中央处理单元的输入端通过SPI总线电性连接有传感器输入模块以及用户界面和通讯模块，中央处理单元的输出端通过PEM通信连接有输出控制模块，传感器输入模块、用户界面和通讯模块以及输出控制模块的输入端均电性连接有电源管理模块。
[0042]具体的，电源管理模块的内部包括断电保护器、电源信号指示灯、电压监测器以及电流监测器。
[0043]进一步的，电源管理模块可以保证设备长时间稳定运行，即使在电源不稳定的环境下也能保护设备免受损害，用户通过界面模块可以进行远程监控和控制，降低了人力需求，提升了工作的便利性。
[0044]综上，通过电动滑台、转接件、限位开关9等组件的配合，实现了多方面的智能调控，使操作更加便捷高效，通过设有重力传感器11和压力传感器13，可以实时监测重力和压力情况，进而保证机器的安全运行，且装置配备了接水口15、水管通道16、电磁阀17、水箱、阀门等组件，有效实现了水的自动供给和排放，提高了生产效率，通过隔膜连杆30的设置和杠杆31的运用，使得隔膜跳汰机在工作过程中具有更好的稳定性和灵活性，提升了生产质量，电源管理模块可以保证设备长时间稳定运行，即使在电源不稳定的环境下也能保护设备免受损害，用户通过界面模块可以进行远程监控和控制，降低了人力需求，提升了工作的便利性。
[0045]重要的是，应注意，在多个不同示例性实施方案中示出的本申请的构造和布置仅是例示性的。尽管在此公开内容中仅详细描述了几个实施方案，但参阅此公开内容的人员应容易理解，在实质上不偏离该申请中所描述的主题的新颖教导和优点的前提下，许多改型是可能的(例如，各种元件的尺寸、尺度、结构、形状和比例、以及参数值(例如，温度、压力等)、安装布置、材料的使用、颜色、定向的变化等)。例如，示出为整体成形的元件可以由多个部分或元件构成，元件的位置可被倒置或以其它方式改变，并且分立元件的性质或数目或位置可被更改或改变。因此，所有这样的改型旨在被包含在本发明的范围内。可以根据替代的实施方案改变或重新排序任何过程或方法步骤的次序或顺序。在权利要求中，任何“装置加功能”的条款都旨在覆盖在本文中所描述的执行所述功能的结构，且不仅是结构等同而且还是等同结构。在不背离本发明的范围的前提下，可以在示例性实施方案的设计、运行状况和布置中做出其他替换、改型、改变和省略。因此，本发明不限制于特定的实施方案，而是扩展至仍落在所附的权利要求书的范围内的多种改型。
[0046]此外，为了提供示例性实施方案的简练描述，可以不描述实际实施方案的所有特征(即，与当前考虑的执行本发明的最佳模式不相关的那些特征，或与实现本发明不相关的那些特征)。
[0047]应理解的是，在任何实际实施方式的开发过程中，如在任何工程或设计项目中，可做出大量的具体实施方式决定。这样的开发努力可能是复杂的且耗时的，但对于那些得益于此公开内容的普通技术人员来说，不需要过多实验，所述开发努力将是一个设计、制造和生产的常规工作。
[0048]应说明的是，以上实施例仅用以说明本发明的技术方案而非限制，尽管参照较佳实施例对本发明进行了详细说明，本领域的普通技术人员应当理解，可以对本发明的技术方案进行修改或者等同替换，而不脱离本发明技术方案的精神和范围，其均应涵盖在本发明的权利要求范围当中。
