本实用新型涉及
真空泵技术领域，具体为一种减速机联结形式立式无油真空泵。
背景技术：
无油真空泵系列旋片式真空泵，是一种无需任何油作润滑既能运转工作的机械真空泵，它具有结构简单、操作容易、维护方便、不会污染环境等优点，该两系列无油真空泵耐用性好，是抽真空，压缩，两用真空泵，是一种应用范围非常广泛获得真空的基本设备。
现有的立式无油真空泵一般联结形式为皮带轮与皮带传动联结，这种形式高效且成本较便宜，但是应用于防爆的化工领域有致命缺陷，即皮带可能会产生静电，对于需要防爆的特殊工作环境会产生不安全因素，因此急需要一种工作稳定的设备联动工作。
技术实现要素：
针对现有技术的不足，本实用新型提供了一种减速机联结形式立式无油真空泵，具备工作稳定与安全性好的优点，解决了上述技术背景所提出的问题。
本实用新型提供如下技术方案：一种减速机联结形式立式无油真空泵，包括底座，所述底座顶部的左端固定安装有电机，所述电机的右侧固定安装有第一联轴器，所述第一联轴器的右侧固定安装有减速机，所述减速机的右侧固定安装有第二联轴器，所述第二联轴器的右侧固定安装有真空泵主机。
精选的，所述第一联轴器与第二联轴器的结构完全一致，所述电机通过第一联轴器、减速机与第二联轴器实现真空泵主机的转动。
与现有技术对比，本实用新型具备以下有益效果：
1、该减速机联结形式立式无油真空泵，通过设置有电机、减速机与联轴器等达到工作稳定与使用安全的目的，本专利在现有设备上为其配备减速机直联形式，该形式最大的优点就是完全避免了静电产生，从而能满足特殊工况条件使用，采用硬齿面减速机，扭矩力强，泵在工作中损耗少，效率高。
附图说明

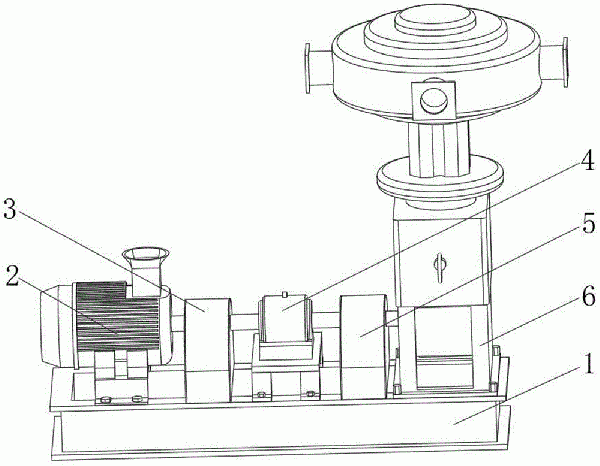

图1为本实用新型结构整体示意图；
图2为本实用新型结构侧面示意图。
图中：1、底座；2、电机；3、第一联轴器；4、减速机；5、第二联轴器；6、真空泵主机。
具体实施方式
下面将结合本实用新型实施例中的附图，对本实用新型实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，均属于本实用新型保护的范围。
请参阅图1-2，一种减速机联结形式立式无油真空泵，包括底座1，底座1顶部的左端固定安装有电机2，电机2的右侧固定安装有第一联轴器3，第一联轴器3的右侧固定安装有减速机4，减速机4的右侧固定安装有第二联轴器5，第二联轴器5的右侧固定安装有真空泵主机6。
其中，第一联轴器3与第二联轴器5的结构完全一致，电机2通过第一联轴器3、减速机4与第二联轴器5实现真空泵主机6的转动，采用减速机4是因为真空泵主机6的设计转速只有300转/分钟，电机2为6级其标准转速为960转/分钟，所以必须使用减速机4将转速降到设计转速才可使用，以此保证工作稳定效果好。
工作原理：使用时，将所有设备组装好，当需要使用该设备工作时，启动电机2开始工作，电机2通过自身转动轴的转动，随后将转动力通过联轴器配合输送到减速机4，实现转速的降低，以此保证最终到达真空泵主机6的转速稳定，整个设备开始稳定工作。
需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。同时在本实用新型的描述中，需要理解的是，术语“中心”、“纵向”、“横向”、“长度”、“宽度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“竖直”、“水平”、“顶”、“底”、“内”、“外”、“顺时针”、“逆时针”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，而不是指示或暗示所指的设备或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本实用新型的限制。且在本实用新型的附图中，填充图案只是为了区别图层，不做其他任何限定。
尽管已经示出和描述了本实用新型的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本实用新型的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本实用新型的范围由所附权利要求及其等同物限定。
技术特征：
1.一种减速机联结形式立式无油真空泵，包括底座(1)，其特征在于：所述底座(1)顶部的左端固定安装有电机(2)，所述电机(2)的右侧固定安装有第一联轴器(3)，所述第一联轴器(3)的右侧固定安装有减速机(4)，所述减速机(4)的右侧固定安装有第二联轴器(5)，所述第二联轴器(5)的右侧固定安装有真空泵主机(6)。
2.根据权利要求1所述的一种减速机联结形式立式无油真空泵，其特征在于：所述第一联轴器(3)与第二联轴器(5)的结构完全一致，所述电机(2)通过第一联轴器(3)、减速机(4)与第二联轴器(5)实现真空泵主机(6)的转动。
技术总结
本实用新型涉及真空泵技术领域，且公开了一种减速机联结形式立式无油真空泵，包括底座，所述底座顶部的左端固定安装有电机，所述电机的右侧固定安装有第一联轴器，所述第一联轴器的右侧固定安装有减速机，所述减速机的右侧固定安装有第二联轴器，所述第二联轴器的右侧固定安装有真空泵主机。该减速机联结形式立式无油真空泵，通过设置有电机、减速机与联轴器等达到工作稳定与使用安全的目的，本专利在现有设备上为其配备减速机直联形式，该形式最大的优点就是完全避免了静电产生，从而能满足特殊工况条件使用，采用硬齿面减速机，扭矩力强，泵在工作中损耗少，效率高。
技术研发人员：吴骏驰
受保护的技术使用者：南通市天奕真空设备有限公司
技术研发日：2020.09.22
技术公布日：2021.06.15
