全部
▼
热搜：
825
0

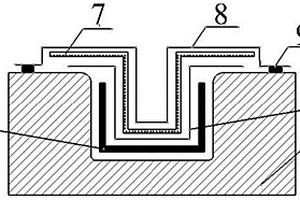

本发明公开了一种无人机碳纤维复合材料主梁成型工艺方法；采用CATIA三维软件设计、制造加筋梁的模具，使用增加辅助膨胀硅橡胶及压力垫，通过热压罐和硅橡胶施加内压力。设计制造辅助定位楔块，在金属辅助块铺贴加筋的预浸料铺层，铺贴完成后进行预压实抽真空，排除层间的空气；在母体阴模铺贴基本铺层预浸料，按照设计要求对称铺贴。在工装非工作面放置真空气嘴，周圈采用密封胶带进行密封，检查气密性。进行工艺组合，放置硅橡胶及金属辅助块，进行真空袋组合密封，依次为无孔隔离膜，透气毡，真空袋，预埋热电偶，周圈采用密封胶带进行密封，进入热压罐进行固化；实现碳纤维复合材料结构主梁固化成型。
805
0

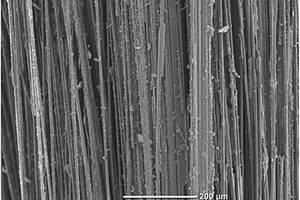

本发明涉及一种温和条件下的碳纤维增强树脂基复合材料的回收方法，采用活性溶剂为清洗液的超声波清洗回收所得固体产物,在保持碳纤维力学性能的条件下,可有效降低回收所得碳纤维表面的残余树脂含量以及分离碳纤维表面粘附的液体产物。该方法具有树脂降解率高、回收碳纤维性能保存良好、环境友好、条件温和、降解时间短、成本低、资源的可循环利用等特点，通过本文提供的方法可以减少纤维的力学性能的损失,降低了回收成本。同时本发明还具有操作简单，适用性强，有助于热固性碳纤维复合材料工业化回收再利用的实现。
885
0
本发明提供了一种复合材料零件的铺层防滑移方法，包括配合使用的一组上防滑板和下防滑板，与零件接触一面(防滑面)为凹凸不平表面，而另一面(安装面)为光滑平整表面。通过上下滑板来固定复合材料防止铺层滑移。本方法采用的装置结构简单，使用方便，解决了铺贴、制袋和固化过程中铺层、蜂窝芯、嵌块、次级零件等的滑移问题，提高了产品质量。
774
0
本发明公开一种聚酰亚胺纳米复合材料的制备方法，包含以下步骤：将镁铝水滑石和全氟辛基磺酸钾混合，加入去离子水，加入硝酸维持体系pH值在4?5之间，室温搅拌反应72h，将所得产物过滤并用去离子水洗涤至pH=6.5?7.5，真空干燥后，得到全氟辛基磺酸根插层的水滑石，将得到的全氟辛基磺酸根插层的水滑石和二氨基二苯醚加入N, N’?二甲基乙酰胺中，超声分散，在0℃，惰性气体保护和搅拌条件下，加入均苯四甲酸二酐，反应24h，得到聚酰胺酸溶液；将聚酰胺酸溶液涂布于玻璃板上，经干燥、加热、冷却即可。该方法制备得到的纳米复合材料气体阻隔性和热性能优异，热降解温度为574℃，耐热性提高。
1175
0
本发明一种复合材料传动轴及其制造方法，所述制造方法，包括如下步骤，步骤1，模具处理；步骤2，碳纤维轴管铺放成型；采用铺放工艺在芯模表面制备碳纤维轴管，碳纤维预浸料缠绕角分别为30°～90°；相邻碳纤维预浸料缠绕角之间相差15°‑45°；步骤3，加压固化；将铺放工艺成型的碳纤维轴管及其模具放入热压炉中，在温度150℃‑170℃下加外压0.2～1.2MPa进行固化；步骤4，机械加工；将固化后的碳纤维轴管两个端面进行机械加工处理平整；步骤5，脱模并修整产品；步骤6，装配成型；将脱模后的碳纤维轴管内壁涂上结构胶，塞入万向节叉中，结构胶固化后即得到复合材料传动轴。
753
0
本发明公开了一种定向分布短切碳纤维增强复合材料的制备装置及方法，本发明属于复合材料制备技术领域，通过多结构装置的设计和组合，将送料、搅拌、挤料三个过程有机结合在一起。搅拌器的设计实现了，短切碳纤维与陶瓷粉末混合时，使短切碳纤维在陶瓷内分布更均匀，从而达到浆料混合均匀的目的。本发明在挤料过程中，考虑到短切碳纤维易团聚、难定向等难点，在挤出腔右端出口与喷口之间设计了均匀分布的定向孔，定向孔内径设计为短切碳纤维长度的十分之九；从而保证流出定向孔的浆料内的短切碳纤维是高度定向的。
686
0
本发明公开了氮氧化钽/氧化铋/硫掺杂氯氧铋复合材料的制备方法，具体为：将氯化钽、三水合锡酸钠、五水合硝酸铋和硫脲分别加入到装有去离子水的聚四氟乙烯中，搅拌，得到悬浊液；将悬浊液转移至高压反应釜中进行水热反应，离心、洗涤、干燥，即可。该复合材料由颗粒状TaON、棒状Bi2O3和片状S‑BiOCl共同组成，其显微形貌呈现为颗粒状TaON分别负载于片状S‑BiOCl和棒状Bi2O3表面。同时，这种TaON/Bi2O3/S‑BiOCl三元复合光催化材料兼具高氧化电位、高可见光利用率和高光生载流子分离效率，能够展现出优良的光催化性能，在光催化降解有机污染物方面具有良好的应用前景。
788
0
本发明公开的预测TiBx铜基复合材料增强相竞争形核的方法，包括以下步骤：S1、基于朗道相变理论建立能够描述CuTi熔体‑CuB熔体‑TiB‑TiB2四相共存相变过程的总自由能泛函；S2、计算并收集CuTi、CuB以及TiB、TiB2的物性参数代入到总自由能泛函中进行计算；S3、求解Navier‑Stokes方程得到CuTi、CuB两熔体的界面几何信息，得到数值模拟的初始条件；S4、采用开源有限元求解器MOOSE中的相场模块、传热模块来对序参量场、成分场及温度场进行求解；S5、进行可视化及结果分析。该方法用于优化颗粒增强复合材料制备工艺。
1002
0
一种花状PbS/Ni2P复合材料的制备方法，首先使用溶剂热法制备出均一的花状硫化铅，将花状硫化铅、六水合氯化镍、十六烷基三甲基溴化铵和十二烷基硫酸钠混合表面活性剂、黄磷按一定的化学计量比，水热处理，得到的产物真空干燥，制备出花状PbS/Ni2P复合材料，花状硫化铅为磷化镍提供了有效的三维空间，解决了磷化镍纳米粒子团聚导致催化性能较低的技术问题，本发明原料易得，制备工艺简单。
919
0

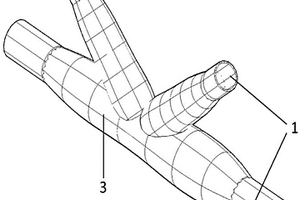

本发明公开了一种纤维增强复合材料（FRP）缠绕式桁架连接节点，包括FRP管，预制节点构件和浸渍树脂的纤维布。FRP管依照桁架节点类型和预制节点构件进行预处理，将预制节点构件端部插入FRP管内部并与FRP管拼接，浸渍树脂的纤维布通过合理的缠绕方式缠绕布置于FRP管和预制节点构件初步拼接成的节点区域，待纤维布固化后便可作为桁架节点主要承力构件。本发明利用浸渍树脂的纤维布对FRP管和预制节点构件进行连接，所需零件数量少、效率高，施工方便，有效避免了传统的胶接、栓接及混合连接方法产生的应力集中引起的疲劳问题以及钢材的锈蚀问题，该节点承载性能优异、刚度大、抗疲劳、耐久性好，能够完全发挥复合材料在桁架结构中的性能优势。
1058
0
本发明公开了一种咖啡渣/石墨烯/氰酸酯复合材料的制备方法，具体为：将咖啡渣依次采用盐酸、NaOH溶液以及去离子水洗涤，干燥，碳化，之后将碳化的咖啡渣与石墨烯纳米片超声分散在丙酮溶液中，加热，得到混合物，最后将混合物放入玻璃模具中，干燥，随后将其转移至金属模具中，并在平板硫化机中进行氰酸酯聚合反应，得到咖啡渣/石墨烯/氰酸酯复合材料。本发明的方法，通过中空结构的碳化咖啡渣与层状结构的石墨烯结合，实现了低的填料含量，低的厚度，高的电磁屏蔽性能。与此同时，制备方法简便可行，具有较低的生产成本，易于批量化生产。
1169
0
本发明提供了一种头孢克洛/蒙脱石复合材料及其制备方法,将蒙脱石加入到去离子水中,充分搅拌后超声波分散,以使水分子充分进入蒙脱石层间;接着向其中加入头孢克洛药物,继续充分搅拌,待头孢克洛分子与蒙脱石进行充分反应后,离心处理后,收集沉淀物,将沉淀物干燥、研磨后即得头孢克洛/蒙脱石复合材料。
901
0
本发明涉及一种高介电陶瓷/PVDF复合材料及制备方法，包括以下步骤：1)制备陶瓷粉体Ca1‑xNixCu3Ti4O12；2)复合：2.1)将聚偏氟乙烯PVDF溶解在N，N‑二甲基甲酰胺DMF中得到PVDF溶液；2.2)将制得的陶瓷粉体Ca1‑xNixCu3Ti4O12加入到PVDF溶液中，充分搅拌一段时间可以得到胶状混合液；2.3)将胶状混合液涂膜后进行干燥处理，得到Ca1‑xNixCu3Ti4O12/PVDF复合材料。本发明解决了现有的介电陶瓷存在介电强度偏低，储能密度受到限制的技术问题，本发明通过Ni去掺杂取代钛酸铜钙陶瓷中的钙离子降低其陶瓷的介电损耗。
766
0

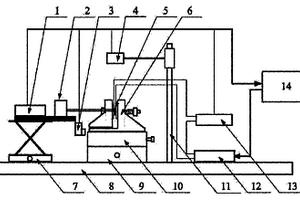

本发明公开了一种离子聚合物-金属复合材料综合力电性能测试装置,包括基架,其特征在于,基架上设置有升降台和Y向、X向移动平台,其中,X向移动平台上设置有可拆卸的试样夹具;升降台上设置有谐振位移输入装置、位移传感器和微力传感器,试样夹具上方设置有CCD相机,基架上还设置有功率放大器、电流/电压测试板及计算机系统,其中,功率放大器、电流/电压测试板和试样电连接构成电学性能测试回路;计算机系统通过采集位移传感器、微力传感器、CCD相机和电流/电压测试板输出测量数据,生成激励信号通过功率放大器对试样进行测量控制。
本发明涉及一种无毒能利用太阳光杀菌的新型香烟过滤嘴的制备方法，采用Sol-gel法制备稳定的铁离子掺杂TiO2溶胶，经超声波处理，使二氧化钛粒子能进入竹炭内部孔隙，经焙烧后制备具有光催化活性、负载在竹炭上的纳米级二氧化钛。达到制备出既无毒又能利用太阳光杀菌的新型香烟过滤嘴的目的。本发明所制备的Fe3+/Ag/TiO2/竹炭复合材料，在加入极少量双氧水情况下，在太阳光下具有高效杀菌的能力。实验表明，在液相中，目标物选择含有微生物较多的医疗污水，复合材料加入量20g/l，利用太阳光照射10min后，能去除绝大多数微生物。
1159
0
本发明是一种复合材料零件弯曲型面的成型方法,该方法是将复合材料裁剪后用胶液浸润,晾置一段时间后放置在具有弯曲形状的成型工装上,加压固化,其特征在于:(1)采用3D纤维毡作为原材料使用;(2)胶液的组成为:850S环氧树脂、303B固化剂、丙酮(分析纯),三种物质的重量百分比为100∶25∶10～35;(3)3D纤维毡完全浸润胶液后晾置1小时,然后放置在成型工装上,用压紧块压紧后到零件完全固化。与现有技术相比,本发明技术方案改进了3D毡调整片复杂型面的制造工艺,克服现有3D毡零件成型技术中的不足,提高了零件的表面质量,降低了返修率。
1104
0
自生纳米 Al2O3/TiAl基复合材料的制备工艺，首先将Ti、Al、 TiO2和 Nb2O5混合，然后再加入稀土氧化物 La2O3或 Y2O3制成混合物；以乙醇为介质在高铝球磨罐中混磨；将混磨 后的混合物在单向油压机上压制成块状预制体；再将石墨和氧 化铝粉混合粉体覆埋在预制体上或在真空或气氛保护条件下 烧结，至最高温度时加压并保温，后自然冷却即可。本发明在 TiAl金属间化合物基体中，反应自生氧化铝晶须，晶须 尺寸分布窄，直径约20－30nm，在基体中分散较为均匀，对 材料性能有一定的改善。
716
0

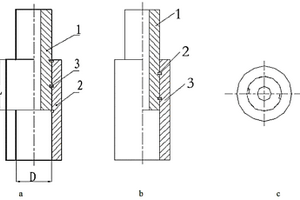

一种适用螺旋键连接的复合材料管及其的制作方法。所述复合材料管包括内管和外管。在内管和外管的内壁上分别有两条环向均布的螺旋槽，并且2个螺旋槽螺旋的方向相同、位置相互对应。所述的内管毛坯和外管毛坯均通过布带缠绕机成型，缠绕中，布带的张力为50N/m。将内管毛坯和外管毛坯放入烘箱，以阶梯式升温至160℃固化后得到内管和外管。在内管和外管上分别加工出螺旋槽。使用时，通过相对应的螺旋键实现内管和外管连接。本发明在受轴向拉力或压力时受力分布较为均匀，有效避免了一般销钉或铆接带来的应力集中对本体的破坏，与螺纹连接比较，其可靠性提高了高80％，并有效避免了腐蚀环境中通过金属连接件连接时存在的隐患。
945
0

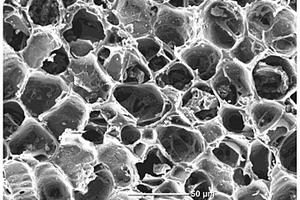

本发明涉及一种三明治结构吸波复合材料及制备方法，由中间层以及上下两侧的蒙皮构成的一体化三明治结构体，所述中间层为由碳纳米管/纤维素吸波泡沫填充的蜂窝材料，所述上蒙皮为具有电磁波透射特性的石英纤维布增强树脂材料，所述下蒙皮为具有电磁波反射特性的碳纤维布增强树脂材料。具体是按照下述步骤进行：一、冷冻干燥法制备碳纳米管/纤维素吸波泡沫填充蜂窝材料中间层；二、石英纤维布/碳纤维布浸渍树脂制备上下层蒙皮；三、中间吸波层及上下蒙皮的复合。本发明方法制备的三明治结构吸波复合材料板能代替现有吸波材料，广泛应用于飞机、地面武器装备及水面舰艇等对电磁波有隐身需要的部位。
884
0
提供一种钛不锈钢复合材料的静电除尘装置，具有壳体，壳体下端的集尘斗和进气口，壳体上端的排气口，壳体内固定设有的多组静电场发生器，静电场发生器包括多根用钛不锈钢复合材料制成且竖直均匀间隔设置的管状集尘正极管和与其配套的电晕负极杆，上述每个集尘正极管还分别设有紧贴管壁做圆周运动的清扫装置；多组静电场发生器的下方设有加速气体受热上行速率的加热器，加热器、静电场发生器以及清扫装置分别与壳体外部电源箱电联接，电源箱上设有上述各装置的运行控制开关。本发明占地面积小、结构简易、寿命耐久、清灰无损且高效彻底、还具有方便气流垂直上行以便快速导出的优势。
1330
0
本发明公开了一种聚苯胺基MOF纳米复合材料柔性超级电容器及制备方法，MIL‑101是耐酸稳定性优异的MOF材料之一，本发明首先制备PANI/MIL‑101复合材料；然后将其与乙炔黑、聚偏氟乙烯(PVDF)以一定比例均匀分散在N‑甲基‑2‑吡咯烷酮(NMP)中形成浆料，并涂覆在碳纤维布上，形成电极；最后，通过凝胶电解质将两块电极对称的叠在一起，中间用隔膜隔开，并封装，即制备成柔性超级电容器；且所述电极材料比容量最高可达到1197F/g，所制备的超级电容器弯曲1000次比容量仅衰减10％，循环稳定性测试10000圈比容量可保持90％以上，串联四个超级电容器可将1.8V红色的LED灯点亮。本发明所制备的柔性超级电容器具有良好的柔韧性和电化学性能，在柔性电子器件和能量存储方面有良好的应用前景。
668
0
本发明公开了一种钨酸铋修饰氮化硼纳米片复合材料，以氮化硼纳米片为催化剂载体，将钨酸铋负载于氮化硼纳米片上，其中氮化硼纳米片和钨酸铋的摩尔比为1：0.01～0.6。本发明还公开了其制备方法：将五水硝酸铋溶解于浓度为10％的硝酸溶液，然后加入氮化硼纳米片和钨酸钠，超声后水浴蒸干，置于马弗炉中处理即得。本发明钨酸铋修饰氮化硼纳米片复合材料，利用氮化硼纳米片表面存在的氮空位导致其具有一定的电负性，将光照激发后钨酸铋价带的光生空穴吸引以促进空穴的迁移，进而提高光生载流子的迁移效率；此外，氮化硼纳米片大的比表面积有利于增加复合体系的吸附性能，这些对于光催化效率的提高都是有利的。
1133
0
本发明涉及一种镀银氮化硼/膨胀石墨/环氧树脂复合材料及制备方法，其组分含量是(重量份)：环氧树脂100、镀银氮化硼1～20、膨胀石墨1～10、固化剂10～30、促进剂1～10、稀释剂1～20、溶剂20～40。氮化硼、膨胀石墨、银三者均能增强了环氧树脂的导热性，并且膨胀石墨和银还能大大提高环氧树脂的导电性。其制备方法是先将氮化硼通过化学镀银的方法镀上一层银层，再将其二者与环氧树脂在固化剂和促进剂的作用下进行固化反应，使其二者都均匀的分散于环氧树脂基体中而制得。该方法操作简便，易实现工业化生产。制得的复合材料的导电性、导热性均明显提高。
本发明公开了一种电极厚度可控的C/Pd复合电极型离子聚合物‑金属复合材料的制备方法及应用，属于离子聚合物‑金属复合材料制备技术领域。该方法以离子交换膜(Nafion膜)作为基体材料，以碳纳米管(MWCNT)/Nafion复合膜为初始电极层，再经过浸泡还原镀和化学镀，制备出MWCNT/Pd‑IPMC驱动器材料。本发明的优点在于：1)可以通过控制MWCNT/Nafion层的厚度有效地控制金属电极的渗入厚度；2)有效地增强了IPMC的电极界面特性，促进质量传递，提高IPMC的电化学性能和驱动性能。实验证明本发明能够高效地制备出驱动性能优良的C/Pd复合电极IPMC材料。
本发明涉及一种基于电催化剂和信号分子共同限域的ZIF‑8复合材料电化学免疫传感器的制备方法及应用。该电化学免疫传感器的制备方法包括甲胎蛋白二抗耦合的电催化剂与信号分子共同限域的ZIF‑8复合材料的制备，以及电化学免疫传感器的制备两部分。制备得到的免疫传感器具有良好的催化性能，对甲胎蛋白（AFP）在0.01 pg mL−1至1 ng mL‑1范围内显示出良好的线性相关性，检测限低至3 fg mL‑1。应用该传感器可实现对人血清样品中AFP含量的检测。
692
0
本发明公开了一种两步烧结法制备化学改性的钛基复合材料及其制备方法，所述制备方法包括：(1)纳米级TiC粉、石墨烯和Ti‑Al系预合金粉为原料。(2)TiC粉置入A溶液中分散，后分批次加入Ti‑Al系预合金粉，得到混合液；(3)石墨烯置入B溶液，后将其滴入混合液中得到混合悬浊液，使各粉末通过化学改性的方法结合；(4)混合悬浊液球磨，干燥，过筛；(5)过筛后的粉放入模具中进行放电等离子烧结，采用两步烧结法，炉冷至室温取出，即得到本发明的界面结合优异的钛基复合材料。本发明改善了金属基与非金属添加相的界面结合问题，有效保留了石墨烯的结构完整。工艺简单，可使用范围广。材料的致密度、硬度、摩擦系数和磨损率都显著提高。
1070
0
本发明公开了一种纳米梭形羟基碳酸铈/石墨烯复合材料及其制备方法。本发明将氧化石墨烯溶液作为石墨烯载体的前驱体，硝酸铈·六水合物作为羟基碳酸铈的前驱体，加入尿素以提供碳酸根，使用NaOH以提供OH‑离子，与硝酸铈·六水合物共同生成Ce(CO3)OH；通过一步水热法，实现了纳米梭形羟基碳酸铈的可控制备，并均匀分散在石墨烯表面。本发明提供的方法，制备工艺简单，生产成本低，所用原料易得，生产效率高，适合工业化生产。制备出的复合材料兼具羟基碳酸铈和石墨烯两者的优异性能，羟基碳铈矿裂解水生成吸附态羟基的同时，提升了贵金属催化剂的稳定性，石墨烯具有高导电能力。
本发明公开了一种镀钨金刚石颗粒、镀钨方法、其作为铜基增强相的应用及得到的金刚石/铜复合材料，属于复合材料领域。本发明的金刚石颗粒的镀钨方法，采用超声振动的方式，使金刚石颗粒在镀膜过程中持续保持振动状态，同时控制镀膜的速率，从而实现颗粒每个面均匀的镀层。利用本发明的镀钨方法得到的镀钨金刚石颗粒，镀层与金刚石颗粒表面结合良好、致密度高，解决了现有技术中镀层易脱落的问题，能够大幅降低金刚石颗粒与基体的界面热阻。
648
0
本发明公开了一种多孔压电阻尼复合材料的制备方法，具体为：步骤1、准备压电陶瓷粉末或压电陶瓷纤维、可纺导电聚合物A、溶剂A以及阻尼聚合物B、溶剂B、发泡剂B；步骤2、将可纺导电聚合物A加入到溶剂A中，混合均匀得到聚合物溶液，再将压电陶瓷粉末或压电陶瓷纤维加入到聚合物溶液中，制备得到纺丝溶液；将阻尼聚合物B加入到溶剂B中搅拌均匀，然后加入发泡剂B，制备得到阻尼溶液；步骤3将纺丝溶液置入推进泵中，调整纺丝电压、接收距离、推进速度以及纺丝温度和湿度进行静电纺丝；步骤4、卧式搅拌收集；步骤5、固化成型；步骤6、极化处理。该方法解决了现有技术中复合材料无法形成有效回路的问题。
704
0
蘑菇栽培基质衍生的磁性多孔碳复合材料的制备及应用，制备是先进行蘑菇栽培基质预处理，再以F127为结构导向剂，三氯化铁为磁源，经一步螯合辅助自组装和溶剂挥发诱导自组装后，置于氮气中加热碳化得到的蘑菇栽培基质衍生的磁性多孔碳复合材料；该材料对肌酸酐的吸附性性能良好，具有较好的应用前景；本发明制备过程简单，所用生产成本较低，能实现大尺寸制备；所采用的碳源是来源丰富的蘑菇栽培基质，来源广泛、成本低廉，实现资源利用最大化，绿色、环境友好。
中冶有色为您提供最新的陕西有色金属理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
