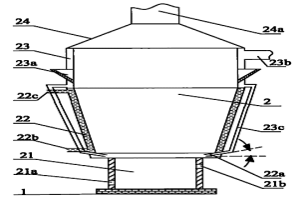

一种从含钛高炉渣中分离出富钛料与夹带铁的方法及所用设备,它可以解决现有高钛型与低钛型炉渣中钛的回收问题,包括采用以下步骤对化学组成中钛氧化物含量为8-30%的含钛高炉渣处理,即第一步骤钛组分选择性富集、第二步骤钙钛矿相选择性长大和第三步骤钙钛矿相选择性分离。该工艺流程设计合理,所用设备操作方便,调节温度和喷吹氧化性气体控制准确,既充分利用热能,又显著提高传质效率,进一步改善熔渣流动性,促进渣中钛组分选择性地富集、长大于钙钛矿相中,熔渣脱罐容易,有利于实现熔渣中的钛、夹带铁与热能的同步回收,不仅适用于处理低钛型高炉渣,而且更有利于处理高钛型高炉渣,有效地拓宽了处理含钛高炉渣的适用范围。
本发明属于电池回收、低共熔溶剂领域,涉及一种三元低共熔溶剂体系回收锂电池正极材料LiCoO2的方法。本发明采用氯化胆碱、乙二醇及苯甲酸以1:(1.9~1.5):(0.1~0.5)摩尔比混合配置三元低共熔溶剂体系,配置的三元低共熔溶液粘度低,流动性好,回收成本低,对环境友好。本发明制备的三元低共熔溶剂体系可以高效快速的回收电池正极材料中的钴和锂,缩短了浸出时间,提高了钴和锂的浸出效率。
红土镍矿中硅、镁、铁、镍综合开发利用的方法,该方法采用红土镍矿与硫酸铵混合焙烧,焙烧熟料经水浸、过滤得到的滤渣和溶液,滤渣直接作为微硅粉,滤液用于提取铁、镍和镁。滤液氧化后用氨水或氨气沉铁和镍,过滤得到氢氧化铁和氢氧化镍的混合渣和硫酸镁氨溶液。混合渣用碳酸铵或碳酸氢铵浸出,过滤得镍氨配合物溶液和氢氧化铁,氢氧化铁用作炼铁原料,镍氨配合物蒸氨得到碱式碳酸镍,经煅烧得氧化镍产品;硫酸镁铵溶液用氨水或氨气沉镁得到氢氧化镁和碳酸镁,煅烧得到氧化镁产品。
一种从含钛渣中分离钛组分的方法,包含选择性富集、选择性长大和选择性分离三个环节。先对渣进行改性,调整熔渣组成,控制渣的氧位使渣中的钛选择性地富集到钙钛矿相中;随后在冷却过程时控制冷却速度和温度范围,加入少量添加剂,促使析出的钙钛矿相长大和粗化;最后将凝渣破碎磨细,采用矿物加工方法选择性分离出富集钙钛矿的富钛相。本发明具有投资少,处理量大,能耗低,效率高、易工业化,实现资源综合利用,杜绝环境污染等优点。
一种从铜矿中直接分离铜并制备Cu2O功能材料的方法,属于熔盐溶剂化反应相关领域。该方法为:将球磨后的铜矿加热焙烧制备氧化后的铜矿粉末。将熔盐原料真空脱水处理,清洗,烘干,加热至熔盐熔化温度,恒温稳定后再通入氩气,加入经过氧化后的铜矿粉末。恒温静置一段时间后降温,取出氧化物‑熔盐体系,加水搅拌使熔盐加速溶解。后将氧化物‑熔盐体系溶液静置分层,将上层悬浊液离心,收集粉末并反复清洗,最后烘干,即得到Cu2O功能材料,下层沉淀为铁的氧化物。采用本方法从铜矿中直接制备Cu2O,并且将铜矿中的铁氧化物分离处理,具有工艺流程简单、成本低和环境友好的特点。
本发明属于工业固体废弃物处理领域,特别涉及一种利用微波直接还原处理废弃CRT玻璃的方法,(1)将废弃CRT玻璃、高铅渣和无烟煤分别破碎、细磨;(2)将细磨后的废弃CRT玻璃、高铅渣、无烟煤和氧化钙按照一定比例混合均匀;(3)将混合后的物料放入到微波炉中进行加热还原,加热结束后自然冷却至室温,得到粗铅和还原铅渣。将废弃CRT玻璃和高铅渣混合物料进行微波还原,使用的原料成本更低,并且由于微波的加热速度快和选择性加热的特点,可以有效缩短处理时间,降低处理能耗,也从根本上解决了铅污染的问题。
一种处理低铁氧化镍矿的常压浸出方法,工艺流程为:首先将氧化镍矿湿磨,要求粒度≤0.8MM,然后进行液固分离,要求滤渣含水率为20%~35%;向滤渣中加入浓硫酸,加入量为干矿量的70~90%,酸解干燥后将物料存放1~5天,用水进行浸出沉铁,要求向水中的加料速度<5克/升·分,液固比2~4,溶液温度90~100℃,浸出时间2~3小时;中和剂加入量为干矿量的10~14%,控制溶液PH值2.5~3.5;然后按常规方法进行液固分离得到浸出液和浸出沉铁渣。本发明方法改变了氧化镍矿浸出沉铁过程的机理,因而在相同硫酸消耗的条件下,金属镍的回收率提高5%左右,浸出沉铁矿浆过滤速度提高5倍以上。
本发明属于复杂有色金属二次资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中锑元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得含有锑元素的多金属复杂混合物,在多金属复杂混合物中加入分离剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待多金属混合物完全熔化后,加入捕集剂铅,熔体液-液分离成液态铜和液态铅,再加入微量富集剂,锑元素选择性富集到铅液相中,因存在密度差,在重力作用下坩埚中的熔体发生液相分层,形成上层为液态铜和下层为液态铅的分离熔体,将分层熔体分别倒出。由此,锑从废弃电路板多金属复杂混合物中分离出来,并得以循环利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
本发明提供一种利用糖类和过氧化氢回收锂电池正极材料有价金属的方法,包括以下步骤:向锂离子电池正极粉末的悬浮液中添加糖类和过氧化氢;向体系中添加过硫酸盐;向体系中添加第一沉淀剂,使得钴离子变为沉淀析出,过滤或者离心收集,所述第一沉淀剂为可溶性的硫化物,磷酸盐和碳酸盐中的一种或多种;向体系中添加第二沉淀剂,使得锂离子变为沉淀析出,过滤或者离心收集,所述第二沉淀剂为醇类物质;收集沉淀,经过进一步纯化实现钴和锂的资源化回收。本发明利用糖类和过氧化氢回收锂电池正极材料有价金属的方法回收效率高,能在常温常压下进行,废水极易处理,是一种能广泛推广的锂电池正极材料的回收工艺。
本发明属于复杂二次有色金属资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中铬元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得的含有铬元素的多金属复杂混合物,在多金属复杂混合物中加入捕集剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待金属混合物完全熔化后,加入微量富集剂磷元素,调节铜与铁两液相的分离率,使铬元素富集到铁液相中,形成上层为液态铁和下层为液态铜的分离熔体,将捕集了铬元素的上层液态铁倒出。由此,铬元素从废弃电路板多金属复杂混合物中分离出来,并得以循环再利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
一种乙醇为还原剂湿法回收废锂电池中Co和Li的方法,属于废旧锂离子电池正极材料中贵重金属回收的冶金领域。该方法为:将预处理的钴酸锂的固体粉末加入稀硫酸和乙醇的酸浸混合液中,在80~90℃持续搅拌,将酸浸反应溶液进行过滤,向浸滤液中加入NaOH溶液,Co析出,得到Co(OH)2沉淀的混合液,将含有Co(OH)2的滤渣洗涤,干燥,煅烧后,得到Co3O4;向含有Li+的滤液中,滴加NaOH后,蒸发浓缩,加入饱和Na2CO3,搅拌反应,得到Li2CO3沉淀物,进行过滤,然后干燥,得到Li2CO3。该方法具有浸出率较高,环保,而且会有醛、乙醚和酯等有机物的产生等好处。
本发明属于复杂有色金属二次资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中锡元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得含有锡元素的多金属复杂混合物,在多金属复杂混合物中加入分离剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待多金属混合物完全熔化后,加入捕集剂铅,熔体液-液分离成液态铜和液态铅,再加入微量富集剂,锡元素选择性富集到铅液相中,因存在密度差,在重力作用下坩埚中的熔体发生液相分层,形成上层为液态铜和下层为液态铅的分离熔体,将分层熔体分别倒出。由此,锡从废弃电路板多金属复杂混合物中分离出来,并得以循环利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
本发明属于复杂有色金属二次资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中镉元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得含有镉元素的多金属复杂混合物,在多金属复杂混合物中加入分离剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待金属混合物完全熔化后,加入捕集剂铅,并加入微量富集剂,镉元素选择性富集到铅液相中,形成上层为液态铜和下层为液态铅的分离熔体,将上层液态铜和捕集了镉元素的下层液态铅相分别倒出。由此,镉从废弃电路板多金属复杂混合物中分离出来,并得以循环利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
本发明属于复杂二次有色金属资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中钴元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得的含有钴元素的多金属复杂混合物,在多金属复杂混合物中加入捕集剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待金属混合物完全熔化后,加入微量富集剂铌或硼元素,调控液态铜与液态铁两者的分离率,液态铜与液态铁混合熔体经形成上层为液态铁和下层为液态铜的分离熔体,将捕集了钴元素的上层液态铁倒出,钴元素从废弃电路板多金属复杂混合物中分离出,并得以循环再利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
本发明公开了一种制备锂的层状氧化物正极材料的方法,属于资源循环利用领域。该方法所用原材料为废旧锂离子电池层状氧化物正极材料,其特征在于,包括以下步骤:首先使用ICP、XPS分析废旧层状氧化物正极材料中金属元素价态以及各金属元素比例,利用具有氧化还原特性的金属盐,通过一定的反应,来调整废旧层状氧化物正极材料中金属元素的价态和各金属元素的比例,实现正极材料的再生。本发明直接利用从废旧锂离子电池中分离得到的废旧层状氧化物正极材料再生制备了可实际应用的层状氧化物正极材料,本发明具有工艺简单、环境友好等优势。
含镍矿的综合利用方法,属于矿物加工技术领域,按以下步骤进行:(1)将含镍矿磨细制成含镍细矿;(2)将含镍细矿与硫酸氢铵混合并加水制成矿浆;(3)在搅拌条件下加热反应;趁热过滤,获得固相和滤液;一次固相经水洗、烘干后获得高硅渣;(4)滤液中通入氨气或加入氨水分离出氢氧化铁,或进行除铁;(5)调节pH值为6.5~9,过滤分离出氢氧化镍;(6)将分离出镍的滤液蒸发结晶,获得硫酸铵固体。本发明的方法不添加助剂,可使含镍矿资源中氧化镍和铁有效浸出,达到了资源综合利用,整个过程没有废气、废液、废渣的排出。
本发明属于复杂二次有色金属资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中镍元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得含有镍元素的多金属复杂混合物,在多金属复杂混合物中加入捕集剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待多金属混合物完全熔化后,通过加入微量富集剂硅或钛元素,调节液态铜与液态铁两者的分离率,使镍元素富集到铁液相中,形成上层为液态铁和下层为液态铜的分离熔体,将捕集镍元素的上层液态铁倒出,镍元素从废弃电路板多金属复杂混合物中分离出来,并得以循环再利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
本发明属于复杂有色金属二次资源综合循环再利用技术,具体为一种废弃电路板多金属混合资源中铋元素的富集与分离方法。首先,废弃电路板经破碎+分选后获得含有铋元素的多金属复杂混合物,在多金属复杂混合物中加入分离剂,将配置好的多金属复杂混合物置于真空炉的石墨坩埚中,待金属混合物完全熔化后,加入捕集剂铅,然后再加入微量富集剂,铋元素选择性富集到铅液相中,坩埚中的熔体发生液相分层,形成上层为液态铜和下层为液态铅的分离熔体,将上层液态铜和捕集了铋元素的下层液态铅相分别倒出。由此,铋从废弃电路板多金属复杂混合物中分离出来,并得以循环利用。本发明简捷易行,具有成本低、综合高效、无污染等特点。
一种边磨边浸强化黄铜矿常压有机卤化浸出的方法,按以下步骤进行:(1)将黄铜矿原料磨矿制成粗矿粉;(2)将粗矿粉与有机卤化剂、增溶剂和稳定剂混合均匀,制成混合物料;(3)置于反应釜内,加水调制成矿浆,并调节pH值;加入磨矿介质,开启搅拌进行边浸边磨,获得浸出物料;(4)过滤分离,获得富集铜的浸出液。本发明的方法浸出率高;条件温和,工艺简单,设备腐蚀性低;有机卤化剂用量低,经济性好,具有广阔的应用前景。
一种处理中低品位镍红土矿的方法,其特点是包括以下步骤:(1)酸料混捏:首先将红土矿与浓硫酸放在一起混捏;(2)焙烧:然后将混捏好的物料熔烧;(3)水浸:最后将被烧产物用水浸出,浸出完毕后进行液固分离,浸出渣经过热水洗涤后烘干记量。本发明具有投资省、操作成本低和没有污染等优点,与处理中低品位镍红土矿的常压浸出方法相比,镍浸出率提高5-10%,在镍红土矿含镍量0.8-1.5%范围内,镍浸出率可达到80-90%;铁的浸出低,一般在3.5%以下,液固分离容易;酸耗低,一般为常压浸出的50-80%。
本发明提供一种用生物质木炭做还原剂的蒸馏炼锌技术,在基本不改变现有生产工艺的条件下,在蒸馏炼锌工艺的配料制团工序用生物质木炭做还原剂配料制团,可以全部用生物质木炭做还原剂配料制团,也可以用部分生物质木炭和部分洗精煤共同做还原剂配料制团,既能保证生产直收率和产品质量,又能节约大量高品质精煤,降低生产成本。选择农作物秸秆,尤其是玉米秸秆直接生产炭粉的工艺很简单,投资和生产成本都很低,容易廉价获取,同时,制造木炭过程中所产生的可燃气体经净化后可以用于蒸馏炼锌系统的热量供应,减少中块煤消耗以使整个蒸馏炼锌系统能耗降低。本发明为蒸馏炼锌工艺提出了一个节能降耗的解决方案,从而使蒸馏炼锌生产可持续发展。
本发明涉及一种四元熔盐体系电解制备稀土金属或合金的方法,其是在四元熔盐电解质体系中,加入稀土氧化物,电解制取稀土金属或稀土合金,其中,所述四元熔盐电解质体系为稀土氟化物、氟化锂、氟化钡和氟化钙,其各组分用量按重量份计为75份~92份的ReF3,2.1份~8.6份的LiF,5.2份~13.1份的BaF2和3份~7份CaF2。本发明提供的四元熔盐体系,在进行电解制备稀土金属或合金的过程中,不仅能够增加稀土氧化物的溶解度,同时还能够明显降低稀土氧化物的熔点,降低阳极效应,降低物料比,减少电解过程中的环境污染和稀土金属的制作成本,且有效提高了稀土金属或稀土合金的纯度。
本发明公开了一种铜铬双连续相材料的制备方法及铜铬双连续相材料,属于双连续相材料制备领域。本发明所述的制备方法主要包括以下步骤:将含铬前驱体浸入温度低于含铬前驱体熔点的含铜液态金属熔体中进行脱合金腐蚀形成富铬多孔相,将富铬多孔相及其孔隙中的液态金属一起凝固,从而获得铜铬双连续相材料。采用该方法制备的铜铬双连续相材料组织致密,铬相和铜相结构尺寸和成分范围可控调节,相与相之间界面结合良好,铬相和铜相在整个三维空间中拓扑连续,各相之间相互交织贯穿分布于整个材料,形成双连续相结构。
本发明是关于一种用于井下工具的可溶解组件和井下工具,它们应用于石油和天然气钻探、开采及生产等领域。可溶解组件是由含可水解无机化合物的材料制成;含可水解无机化合物的材料包含有可水解无机化合物;可水解无机化合物至少包括可水解的碳化物、氮化物、硫化物或它们的复合化合物中的一种;可水解无机化合物是二元、三元或多元化合物。井下工具包括上述可溶解组件。本发明能够改善石油和天然气钻探、开采和生产中井下作业的工艺过程,并且还可降低成本、提高生产效率。
本发明涉及涂层制备技术领域,且特别涉及一种非晶态难熔金属合金抗烧蚀涂层及其制备方法和应用。将高纯Cr和高纯Ta分别制备成纯Cr单质金属靶材和纯Ta单质金属靶材,采用真空磁控溅射技术实施双靶材共溅射方式,在炮钢基体表面形成非晶态难熔金属合金抗烧蚀涂层,非晶态难熔金属合金抗烧蚀涂层的元素包括Ta、Cr,其原子百分比分别为Cr 30%~70%和Ta 30%~70%。该非晶态难熔金属合金抗烧蚀涂层与基体之间具有良好的结合力以及匹配性,能够有效抵御高温火药气体的烧蚀,同时减少基体表面涂层的脱落,可以应用在火药发射军事装备领域,为提升部件服役寿命和火炮身管延寿提供理论和技术支持。
本发明公开了一种制备纳米多孔碳或纳米球形碳的方法,属于功能材料领域。该方法包括:将锰碳合金浸入液态金属镓中进行脱合金腐蚀反应,获得块状纳米多孔碳或粉末状纳米球形碳;脱合金腐蚀反应结束,待液态金属镓冷却后,将漂浮在液态金属镓表面的块状纳米多孔碳或粉末状纳米球形碳收集起来。由于锰碳合金跟液态金属镓润湿,因而可以在液态金属镓中脱合金腐蚀生成纳米多孔碳,生成的纳米多孔碳会漂浮在液态金属镓表面,孔隙中的镓能够自发地排出最后形成干净的纳米多孔碳。当锰碳合金中的碳原子百分含量小于等于10%时,可以得到漂浮在液态金属镓表面的纳米球形碳。该方法中,纳米多孔碳中的镓会自动排除而不需要额外处理工艺来去除。
本发明提供一种液/固两相体系中颗粒粗化行为的控制方法及装置。经过混料法将两种金属粉末混合均匀后压块成型,制备成原始合金试样;对于半固态加工的合金材料,熔配合金后制备成母合金试样;然后将制备好的原始试样或母合金试样置于加热炉的坩埚中,对加热炉抽真空后通入惰性气体,再对原始试样或母合金试样施加磁场,即将强磁场发生装置励磁到实验所需要的磁感应强度,将加热炉升温至目标温度,保温不同时间后取出试样冷却至室温。本发明通过强磁场对固/液体系施加多种力效应和磁化效应控制液相中的流动、溶质扩散等进而控制固体颗粒的尺寸和形貌。强磁场是一种高能量、非接触、无污染的控制手段,可实现对固/液体系内颗粒粗化行为的有效控制。 1
本发明属于铸造技术领域,具体涉及一种薄壁复杂结构钛合金铸件的模壳制备方法,其适用于薄壁复杂结构钛合金铸件的熔模精密铸造,其使用薄壁复杂钛合金铸件面层和过渡层浆料粘结剂,铸件模壳质量优异,铸件无夹渣缺陷,当铸件厚度小于20mm时,α氧化层较薄,可以通过干吹砂的方式去除;当蜡模表面质量小于3.2时,铸件表面质量介于Ra3.2~6.3之间,表面质量优异。
本发明的一种低温热分解铜氰络合物的方法,步骤为:用固体铜氰络合物或者含铜氰络合物的物料作为原料,在原料中加入质量不低于原料中含有的铜氰络合物质量1的%催化剂,混合均匀,制成混合原料,放入热分解装置中,加热至250~500℃进行热分解,当温度达到250~500℃后,保温0~180min,脱除铜氰络合物,获得热分解渣;将获得的低温热分解渣直接堆存或用于回填处理或二次利用。本发明的有益效果是:在低温、氧化性气氛以及催化剂的作用下,实现固体铜氰络合物或含铜氰络合物的物料清洁转化,成本低且脱除铜氰络合物效果好,低温热解后的低温热分解渣达到普通固体废弃物要求,本发明工艺简单,设备投资少,无二次污染,易推广。
中冶有色为您提供最新的辽宁有色金属火法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
