本发明提供了连铸机沟槽内壁结晶器铜板生产方法及采用的电镀槽结构,该方法是先在结晶器铜板的内壁上刻划出沟槽,然后通过电镀加镀耐磨层,当电镀槽电镀液开始回流后,以3?100mL/min的速率向镀液贮藏槽中添加溴化物,所述溴化物按照溴化物:水=1?3:6?9的比例配置溶液。本发明对沟槽结晶器铜板的沟槽结构进行优化,同时采用特殊的电镀工艺,既保留了沟槽内壁结晶器铜板的沟槽气隙,并达到了填平沟槽表面的目的;在电镀液中加入可以大幅降低镍基高速电镀层内应力的溴化物,避免了沟槽直角边存在的应力集中;使之不仅具有沟槽结晶器铜板的传热特征,而且表面光滑、连续、摩擦力小,具有一般铜板表面电镀层的硬度及耐磨性能。
本实用新型涉及一种冷轧轧机主传动万向联轴器定位套拆装装置,包括挡盘,螺杆,挡板,螺母一,螺母二,螺杆的两端分别设有螺纹,两端的螺纹旋向相反,螺杆的一端螺纹连接挡盘,螺杆的另一端套设挡板,挡盘为长条状,挡盘与挡板之间的螺杆上设有螺母一,挡板外端的螺杆上设有螺母二,挡板一侧面上固定连接两挡块,两挡块对称设置在螺杆的两侧。本实用新型极大的缩短了检修、抢修作业的时间,并且成功的避免架间动火作业,降低了火险隐患,安全意义重大,提高了机组生产效率。

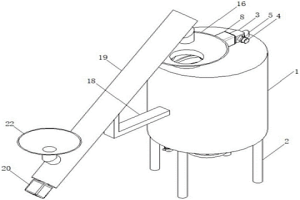

本实用新型属于冶金设备技术领域,尤其为一种用于冶金原料干燥的冶金设备,包括外箱体,所述外箱体的底部设置有支撑腿,所述外箱体的顶部设置有抽水泵,所述抽水泵的表面设置有抽水管,所述抽水泵的表面设置有进水管,所述外箱体的内部设置有加热管,所述外箱体的底部设置有排水管。通过在内箱体的内设置第二转轴,配合搅拌桨,可以搅拌原料,使原料受热更加均匀,且加快了干燥速度,通过在外箱体的顶部设置支撑架,在支撑架的一端设置传料筒,在传料筒的表面设置第二进料口与第二出料口,配合第一进料口、第二电机与第三转轴、传料辊,方便将原料传入内箱体内部,解决了上料不便的问题,提高了此设备的实用性。
本实用新型涉及锻造炉技术领域,具体是一种锻造炉的出料冷却装置,所述锻造炉主体的一侧安装有电机,且锻造炉主体的内部开设有锻造腔,所述锻造腔的内部活动安装有活动架,所述活动架的中段位置处开设有螺纹腔,所述螺纹腔内活动安装有与电机输出端固定相连的螺纹杆。本实用新型结构简单,通过电机带动螺纹杆转动,在滑轨与滑块的配合下使活动架移出锻造腔内部,通过鼓风机使得喷气嘴向冷却槽内鼓风,从而加速安置槽周围的空气流动,从而起到降温散热的作用,在水泵的作用下,使得水箱内的水经过软管从喷头喷出,从而实现对安置槽内的工件进行水浴降温,冷却速率快,避免人工夹持,提高操作安全性。
本实用新型提供一种冶金炉的自动上料装置,冶金炉技术领域,包括底板,底板的顶部靠近右侧边缘处固定连接有支撑柱。本实用新型,当自动上料装置需要调整高度时,同时启动两个调高电机转动调高齿轮,调高齿轮带动传送带向上移动,到达所需高度时,将两个支撑板插入安置架,支撑板撑起移动板,完成高度调节,防止上料装置移动到不同高度的冶金炉时无法对接,当进行加料时,原料倒入加料斗,原料碰撞接料板,接料板挤压第一减震弹簧,第一减震弹簧和第二减震弹簧通过压缩张拉缓解支撑柱所受的压力,防止进行加料时加料斗晃动,导致零散的原料掉出加料斗,需要安排人员进行清扫收集再次人工放入加料斗,费时费力。

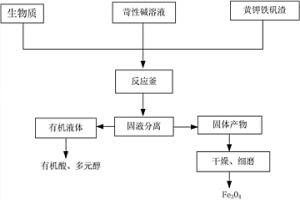

本发明涉及一种黄钾铁矾矿渣中铁的提取方法,一种黄钾铁矾矿渣中铁的提取方法,黄钾铁矾渣经破碎、细磨后加苛性碱溶液制成一定浓度的矿浆,矿浆的液固比为0.8~4 : 1;将矿浆与碳水化合物生物质在反应釜内混合,矿浆中黄钾铁矾渣与碳水化合物生物质比例为1.2~3.5 : 1;在200~450℃的水热条件下,反应2~8h;反应后的矿浆固液分离,分离后的液体经膜分离得到有机酸、多元醇;分离后的固体产物经磁选工艺分离出Fe3O4,Fe3O4回收率不小于80%。本发明为黄钾铁矾渣的资源回收综合利用提出了全新的技术路线。固体产物进行磁选后,消除了铁元素的干扰,对黄钾铁矾渣高效回收其他有价金属创造了有利条件,实现了黄钾铁矾渣的高效综合利用。

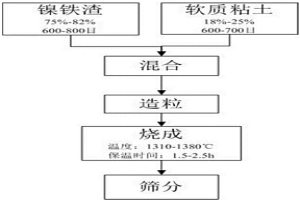

本发明提供了一种石油支撑剂及其制备方法,该支撑剂按重量百分含量主要由75%-82%镍铁渣和18%-25%软质粘土经备料、混合、造粒、烧成和筛分制备而成,所述原料的重量百分含量之和为100%。所述石油支撑剂具有密度低、耐高温、耐高压、耐腐蚀、高强度、高导流能力、低破碎率和抗热震能力高的特点;该石油支撑剂将工业废渣进行再利用,增加了资源的利用率,并有利于减轻环境污染问题;另外,该石油支撑剂制备工艺能耗小,产能大,适宜工业化生产。
本发明公开了一种高铁一水硬铝石型铝土矿中铝和铁的提取方法,在拜耳法高压溶出这一个过程中同步完成矿石中铝矿物的溶出、铁矿物的还原。该方法的内容包括:采用高铁一水硬铝石型铝土矿为原矿,经破碎、细磨后加苛性碱溶液制成矿浆,将矿浆与碳水化合物生物质按比例混合加入到高压反应釜内,在250℃-400℃的溶出条件下,矿浆中的氧化铝充分溶解成为铝酸钠溶液,弱磁性的F2O3被生物质高效还原为强磁性的Fe3O4和单质铁Fe,溶出矿浆经固液分离后,铝酸钠溶液经拜耳法工序得到氧化铝产品,固体残渣经磁选工艺实现铁的回收。本发明实现了高铁一水硬铝石型铝土矿中的铁、铝的高效综合利用。

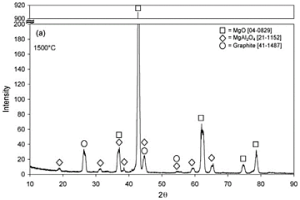

本发明公开了一种复合镁碳砖及其制备方法,属于耐火材料技术领域。复合镁碳砖包括废旧镁碳砖、镁砂、石墨、蜡石、炉渣粉、酚醛树脂、环氧树脂、呋喃树脂、聚乙烯吡咯烷酮、添加剂等原料;其制备方法包括以下步骤:(1)废旧镁碳砖的处理:先将废旧镁碳砖进行粗处理及二次处理;(2)混炼:将上述原料按顺序依次进行混炼;(3)成型:将混炼后的物料倒入模具中并采用压砖机进行压制成型,制得砖坯;(4)热处理:将成型后的砖坯放置在干燥窑中进行固化,固化后即得成品。与现有技术相比,制备的镁碳砖具有良好的性能优势,显气孔率、体积密度、常温耐压强度、常温抗折强度、高温抗折强度、线膨胀率等试验参数均体现了显著性差异。
本发明涉及一种直流等离子炉直接冶炼铁基非晶态母合金的方法。以硼镁矿、富硼渣或直接还原硼铁矿为原料、焦炭或无烟煤及硅铁作为还原剂,按比例预混合、生铁、废钢在碳质炉衬的直流等离子炉内预熔造高温铁浴。混合料全部通过电极中心孔在氩气携带下加入电弧区,完成碳-硅复合热还原直接冶炼FeSiB非晶态母合金。其特点是工艺简单,冶炼操作灵活;开停方便,可以使用粉料;B收得率高;原料和还原剂价格低廉,生产成本低。
本发明公开一种破碎机双金属耐磨衬板及制造方法,其耐磨块材料成分包括(重量百分比),C 1.8%~2.4%、SI 0.4%~1.2%、MN 0.6%~2.0%、CR 13%~22%、MO 0.2%~0.4%、P≤0.06%、S≤0.06%,板体材料包括:C 0.9%~1.1%、MN 1.0%~1.3%、SI 0.4%~0.8%、P≤0.08%、S≤0.06%、RE 0.02%,上述两种材料成分中其余均为铁及不可避免的杂质;耐磨块1360~1400℃浇注,板体浇注比常规浇注温度高40℃;热处理时1小时升温到300~400℃,然后按50~80℃/小时升温至1000~1050℃,保温3~4小时,然后淬入水中进行水韧处理,本发明使两种合金的界面充分结合,内部应力分布均匀,产品耐磨,不产生裂纹,提高了使用寿命,降低备件消耗。
本发明涉及一种采用压球工艺生产炭素制品的方法,其特征在于:采用煅烧后降温到≤200℃自然粒度炭原料直接混合、或混捏;压球;压球短流程生产工艺:炭原料→混合、或混捏(一)→压球→混合、或混捏(二)→成型坯体;炭原料从第一次加入煤沥青混合、或混捏到成型坯体时间≤1小时;成型前物料中压球焦坯体体积密度≥成型坯体体积密度;成型坯体体积密度1.64~1.85g/cm3。通过短流程生产预焙阳极方法、不浸渍生产石墨化电极方法、压球工艺生产半石墨质阴极炭块方法和压球工艺生产阴极捣打糊方法实现。本发明以低投入高产出为目标,将节能、减排、降炭、增效融为一体,用低档、廉价炭原料;压球短流程工艺,生产高质量炭素制品。

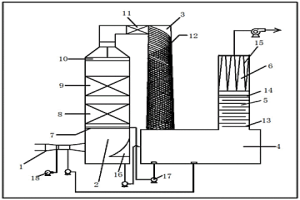

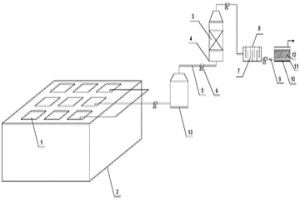

一种适用于焦油储罐VOCS的处理系统及工艺,包括载液式接触混合器、下旋脊除液管、吸收液收集池、往复推流式折板吸附箱、束管式回收器,载液式接触混合器上端废气出口连接下旋脊除液管的上端入口,下旋脊除液管的下端与吸收液收集池相连通,吸收液收集池同时与往复推流式折板吸附箱相连通,束管式回收器在往复推流式折板吸附箱上端并与往复推流式折板吸附箱相连通,吸收液收集池装载吸收剂,吸收剂送入穿孔布液管和文丘里喷射管中,折板之间填充有高比表改性炉渣,在中空束管中填充有固体回收剂。本发明针对焦化、冶金、煤炭工业焦油及各类油品储罐VOCs处置方式进行优化整合,在保证净化效果的同时,兼备投资小、占地小,运行简单等优点。
本发明涉及一种用大粒度铁矿粉制备熔剂性含碳球团的方法,以粒度为4~6mm的高铁低硅钛铁矿粉作为成球核心,进行两次造球,生产具有双碱度且含碳原料在球团内外层呈梯度分布的熔剂性含碳低钛球团,改善了熔剂性含碳低钛球团的冶金性能,拓宽了熔剂性含碳低钛球团的生产铁料范围,降低了球团的生产成本。
一种适用于焦化厂化产区域VOCs的处理系统及工艺,包括焦油储罐废气处理单元、氨水循环池废气处理单元、干熄焦出焦气废气处理单元、混合仓、焚烧装置;所述焦油储罐废气处理单元、氨水循环池废气处理单元、干熄焦出焦气废气处理单元的处理净化气体通过管道送入混合仓混合后进入焚烧装置。本发明针对焦化、冶金、煤炭工业化产区域废气处置方式进行优化整合,将吸收法与吸附法综合运用,在保证净化效果的同时,兼备投资小、占地小,运行简单等优点。
本发明的目的是为了解决现有技术中球团矿粘结剂的缺陷和烧结矿受MgO影响的问题,提供了一种含氧化镁的球团矿粘结剂及其制备和使用方法。由有机高粘材料0.035%~0.075%和镁质料99.925%~99.965%组成,有机高粘材料为田箐胶和腐植酸钠中的一种或二种,镁质料为氧化镁含量≥45%的菱镁石,粒度小于0.044mm粒级,菱镁石质量百分数≥95%本发明采用镁质料替代膨润土,可改善球团质量,提高生球强度和爆裂温度,提高成品球抗压强度和全铁品位;同时,通过在球团矿中加入MgO,不仅能改善球团矿的冶金性能,还能减少烧结矿中的MgO含量,使烧结矿质量和球团矿质量能够得到共同提高。
本发明涉及一种含硼化物粉末高速钢及其制备方法,所述复合材料相对密度>99%,硬度为65.5~69.4HRC;复合材料的基体为M2粉末高速钢,其成分质量百分比为C0.80~0.90%,Si0.30~0.40%,Mn0.25~0.32%,W5.00~5.50%,Mo4.90~5.10%,Cr3.80~4.20%,V1.80~2.20%,余量Fe及不可避免的杂质;硼化物粉末作为外加质点均匀弥散分布于基体中,硼化物粉末的添加量质量分数为0.2%~0.5%。制备过程中,在雾化制粉中,雾化介质为高压气体和硼化物粉末的混合物,在气粉共同雾化下制得硼化物粉末均匀分散的高速钢粉末。本发明的粉末冶金高速钢制备方法可以通过调节雾化介质中硼化物组成、粒度和喷入量等实现对粉末高速钢硬度、抗弯强度的调整,达到优异的综合力学性能。
一种适用于焦化厂循环氨水池废气的处理系统及工艺,包括废气收集罩、收集总管、氨吸收器、推流式折板吸收箱、吸收液池,循环氨水池上方盖板排气口通过管道连接废气收集罩,所述废气收集罩连接收集总管,所述收集总管连接氨收集器的下部入口,所述氨收集器的上端出口通过管道连接推流式折板吸收箱,所述推流式折板吸收箱的出口通过管道连接吸收液池下部的曝气盘,所述曝气盘浸于吸收液中;在所述推流式折板吸收箱的折板之间填充硫化物吸收剂;所述氨收集器中有改性CaCl2颗粒填料。本发明针对焦化、冶金、煤炭工业焦油及各类氨水储池废气处置方式进行优化整合,在保证净化效果的同时,兼备投资小、占地小,运行简单等优点。
本发明涉及高速钢技术领域,尤其涉及一种高速钢及其生产方法。一种高速钢,由如下重量百分含量的化学元素组成:C:0.80%~0.90%,Si:0.15%~0.40%,Mn:0.20%~0.45%,P≤0.015%,S≤0.015%,Al:1.0~2.0%,B:0.55%~0.95%,W:4.1%~5.2%,Mo:3.8%~4.4%,Cr:3.7%~4.5%,V:1.65%~2.1%,余量为Fe和不可避免的杂质。一种高速钢的生产方法包括电炉冶炼、真空粉末冶金、等静压成型和烧结、轧制、热处理。增加硼、铝的含量,从而降低昂贵的钨、钼合金的含量,生产出的高速钢能够减少贵重合金加入量,节省资源,降低生产成本,同时采用该高速钢生产的模具提高耐磨性,延长模具的使用寿命。
本发明提供一种利用氧化铁空心球制备高强度纳米固废混凝土及其方法,混凝土各组分为:胶凝材料100份,粗骨料155~196份,细骨料132~282份,高效减水剂2.2~2.8份,以及主要由纳米硅灰石粉2~5份、氧化铁空心球2~5份、转炉二次除尘灰1~4份、冷轧废乳化液10~25份、硫酸钠0.0125~0.025份、氧化铁粉0.00625~0.0125份、乙二醇0.0125~0.025份组成的外加剂,水29~32份。制备方法为:先将粗、细骨料混合,加入胶凝材料混合,再加高效减水剂和补充水混合,搅拌后注入混凝土运输车,在加入减水剂和补充水之前或者同时加入经消解处理后的转炉二次除尘灰和经分散处理后的纳米硅灰石粉。本发明通过氧化铁空心球促进纳米材料分散提高纳米固废混凝土的强度,混凝土中冶金固废掺量≥75%,实现冶金固废的高值化利用。

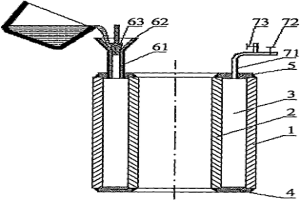

本发明提供了一种双层或多层金属复合管坯的制备方法,将经过预处理的金属内管和外管上下两端分别固定在上下两个密封法兰的环缝上,二者之间形成浇铸空腔,通过上部的密封法兰安装浇铸装置和进排气装置对浇铸内腔进行排气和预热,并向浇铸空腔内浇注金属熔体形成复合管坯,对复合管坯进行冷却和精整,获得优质复合管坯。本发明提供的方法,可以制备出现有方法无法生产的具有固-液相冶金结合界面的双层或多层金属复合管坯,本发明的工艺方法具有工艺简单,制造成本低,复合管坯界面结合质量好、成材率高,可制备多种双层或多层金属复合管坯等特点。
本发明提供一种新型的纯铜精炼剂及制备方法。该精炼剂的化学组成百分比为(重量百分比):B=1~5%;Mg=1~5%;Re=1~6%,余下为Cu。这种精炼剂脱氧能力强,脱硫能力强,并具有脱氢效果,其精炼产物易于排除,不污染铜液,该精炼剂对铜液还有细化精粒作用。制作该精炼剂的原料来源广,成本低,将其用于铜液的精炼,大大提高铜液的冶金质量,是目前纯铜精炼综合效果好的新型精炼剂。
本发明的目的是为了解决现有技术中球团矿粘结剂的缺陷和烧结矿受MgO影响的问题,提供了一种镁基球团矿有机粘结剂及其制备和使用方法,属于冶金烧结用粘结剂技术领域。粘结剂由有机高粘材料0.02%~0.08%和氧化镁粉99.92~99.98%组成,有机高粘材料为海藻酸钠和黄原胶中的一种或两种,氧化镁粉为轻烧镁粉,粒度为小于0.044mm粒级。本发明采用镁质料替代膨润土,可改善球团质量,提高生球强度和爆裂温度,提高成品球抗压强度和全铁品位;同时,通过在球团矿中加入MgO,不仅能改善球团矿的冶金性能,还能减少烧结矿中的MgO含量,使烧结矿质量和球团矿质量能够得到共同提高。
本发明公开一种高强度冷压球团的制备方法,其特点是在不添加粘结剂的情况下,以生石灰与含铁废料为原料,含铁废料包括转炉尘或泥、瓦斯灰或泥、铁皮,其重量百分比为生石灰8%~21%,转炉尘或泥25~40%,瓦斯灰或泥25~45%,铁皮22~42%;将生石灰与水按重量比为1:3~6进行消化,消化20-30分钟,消化后的石灰与含铁废料在混碾机内混合均匀,经冷压力成型机压制成球团。本发明不需添加粘结剂,压制出高强度球团,经过生产试验,湿球抗压强度可达150N,干球抗压强度可达2500N以上,2米高自由落下试验可达10次以上,完全达到冶金冷压球团强度的要求,不仅为回用冶金含铁废料提供一个方向,也降低了冷压球团的生产成本。
本发明涉及一种高密度炭素制品的生产工艺,其特征在于:高密度炭素制品包括:高密度预焙阳极、或高密度石墨化电极、或砌筑炭块用高密度半石墨质炭糊及半石墨质阴极糊,通过采用体积密度大于1.6g/cm3高密度型焦炭为主要原料,采用大颗粒高密度型焦炭整球加入方式,达到降低粉料和结合剂煤沥青加入量,改变炭素制品颗粒结构,生产出体积密度大于1.6g/cm3炭素焙烧品,其生产工艺按下列步骤:原料选择;颗粒级配、结合剂选择、结合剂含有量控制;混捏;成型、焙烧、浸渍、石墨化按常规炭素制品生产方法进行。利用本发明生产的高密度炭素制品,焙烧后炭素定型制品的体积密度大于1.6g/cm3,可实现节能、减排、高效,低投入、高产出。
本发明涉及一种降低煤沥青含量生产炭素制品的方法,其特征是:炭素制品包括预焙阳极、石墨化电极、炭电极、砌筑炭块、电极糊、半石墨质炭糊、冷捣糊、普通炭糊、阴极糊,生产工艺按下列步骤:原料选择、采用压球工艺生产压球焦技术、配料、混捏;成型、焙烧、浸渍、石墨化按常规炭素制品生产方法。采用颗粒大于10mm的高密度压球焦加入量大于20%,使预焙阳极煤沥青加入量降至11%;石墨化电极煤沥青加入量降至17%;不定形炭素糊料煤沥青加入量降至20%,焙烧后炭素定型制品的体积密度大于1.62g/cm3,炭素糊料经捣打、1000℃焙烧后体积密度大于1.50g/cm3。本发明是一种可降低煤沥青含量,节能减排,高效生产炭素制品的方法。
本发明涉及湿法冶金技术领域,尤其涉及一种浸金贵液中金的测定方法。本发明用玻璃容器量取待测贵液的体积,烘干至恒重后,将玻璃容器敲碎,将全部碎渣磨成粉末,用火法试金法测出其中金含量,利用公式计算出贵液中金浓度。本方法是将液相中金转化为固相,对固体样品进行火法试金测定,与化学法与原子吸收分光光度法相比,具有流程简单、操作方便、精确度高,测定范围宽、环境污染小等优点。
本发明公开了一种在出铁场砂口后喷涌的铁水 上分撒苏打大幅脱硫脱磷脱硅乃至炼钒钛矿时提钒的铁水预 处理新工艺。铁水所含元素在此都连续全面展露出来的,因而 该喷涌的铁水可被用来取代现行喷粉冶金。熔渣易熔且流动性 好,特别适合及时挡渣与铁水分离以防回磷等;从熔渣和溢出 烟尘中可全部回收苏打中的 Na2O(所有管道均沿地平走向不 影响炉前操作),并付产磷肥等,因而使三脱成本大为降低(竟 可使苏达费用为负且铁损为零)。该工艺大大简化现有三脱工 艺,堪称循环经济式节约资源型、环保型、可持续发展型完全 符合科学发展观的铁水三脱新工艺。为降低纯净钢、普通钢成 本、保证钢材质量、彻底解放高炉(出铁无硫磺限制)和转炉(少 渣、智能炼钢)创造前所未有的有利条件。是目前钢铁生产中一 个全新的强有力的经济增长点。基于同样机理本发明还可用于 其它适宜的火法、湿法冶金及适宜的液-固、液-液相反应等 化工过程的优化改造。
中冶有色为您提供最新的辽宁鞍山有色金属火法冶金技术理论与应用信息,涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台!
