陕西有色金属加工技术理论与应用

利用多孔纳米片状三氧化二锰中间体制备高电压二维镍锰酸锂正极材料及其制备方法和应用 984

 0

本发明公开一种利用多孔纳米片状三氧化二锰中间体制备高电压二维镍锰酸锂正极材料及其制备方法和应用，将四水醋酸锰溶于乙二醇溶液中加入表面活性剂加热并搅拌得到白色沉淀；将白色沉淀高温煅烧得到多孔片状三氧化二锰；将多孔片状三氧化二锰和镍源以及锂源球磨混合均匀；将混合均匀的物料先在低温下煅烧再次球磨：将球磨后的物料高温煅烧，随后退火自然冷却得到高电压二维尖晶石镍锰酸锂正极材料；合成出的二维镍锰酸锂具有优异的电化学性能以及结构稳定性；纳米片状镍锰酸锂为Fd3m无序结构具有较多的100晶面，作为锂电池正极材料时的结构稳定性提高，同时减少了Li+的扩散途径，最终提高循环稳定性和倍率性能。

适用于动力电池的磷酸铁锂材料制备方法 869

 0

本发明公开了一种适用于动力电池的磷酸铁锂材料制备方法,该方法是以锂铁磷酸盐为基体,采用水热法进行混合并烧结而成,其中所述锂铁磷酸盐是锂盐、铁盐和磷酸盐,锂、铁、磷的摩尔比为1∶1∶1;所述锂盐为碳酸锂、氢氧化锂、氟化锂;所述铁盐为醋酸亚铁、氯化亚铁、氢氧化铁;所述磷酸盐为磷酸二氢锂、磷酸二氢铵、磷酸三铵。采用本发明的方法得到的磷酸铁锂的纯度和比容量都较高,而且本发明的合成工艺简单易行、安全可靠、生产成本低、产率高,无环境污染。

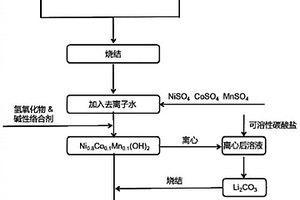

废旧镍钴锰三元锂离子电池正极回收再生方法 1178

 0

一种废旧镍钴锰三元锂离子电池正极回收再生方法，根据实际需求调节Ni、Co、Mn的摩尔比，随后进行沉淀，使体系中的Ni、Co、Mn以氢氧化物的形式共沉淀；离心后在溶剂中加入碳酸盐沉淀得到Li2CO3；将上述所得的镍钴锰氢氧化物前驱体和Li2CO3煅烧可得新的镍钴锰酸锂正极材料。本发明在初期利用铵类盐还原化废旧镍钴锰三元锂离子电池正极材料一方面利用火法回收便捷的优点，另一方面避免火法回收消耗高的缺点降低所需温度，铵类盐在300℃左右开始由固相转为液相，液相可以大大增加质量传输与离子扩散，大大增加了与废旧镍钴锰三元锂离子电池正极材料磺化反应几率，从而大大减少能源损耗同时提高安全性。

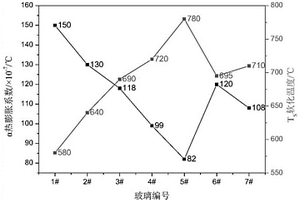

用于锂-二氧化锰电池盖组封接玻璃材料的制备方法及封装工艺 826

 0

本发明属封接玻璃及其制备领域，特别是涉及用于锂‑二氧化锰电池盖组封接玻璃材料的制备方法及封装工艺。用于锂‑二氧化锰电池盖组封接玻璃材料的制备方法，包括以下步骤：1)、按以下摩尔百分比选原料：SiO₂：40％～60％，B₂O₃：5％～25％，Al₂O₃：0％～5％，BaO：5％～15％，Na₂O：5％～15％，K₂O：0％～5％，MgO：0％～5％，CaO：0％～5％，TiO₂：0％～5％，ZrO₂：0％～5％，ZnO：0％～5％，Cr₂O₃：0％～5％，其中各类氧化物应当包含其各类盐及酸碱化合物。本发明提供一种用于锂‑二氧化锰电池盖组封接玻璃材料制备方法及其封接工艺，本发明提高了锂‑二氧化锰电池盖组玻璃的耐腐蚀性能，既保证了封接件的气密性，又提高了封接件的化学稳定性和高温高压绝缘性，且制备工艺简单，适合于工业化生产。

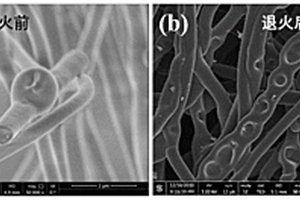

豆荚状MoS₂-SnO₂镁锂杂化离子电池正极材料及其合成方法及应用 1118

 0

一种豆荚状MoS₂‑SnO₂镁锂杂化离子电池正极材料及其合成方法及应用，步骤一：将SnCl₂·2H₂O溶于由无水乙醇和DMF组成的混合溶液中，获得A溶液；步骤二：将PVP溶于上述A溶液中，获得溶液B；步骤三：将纳米花状MoS₂和矿物油加入溶液B,搅拌后得到前驱体溶液C，待静电纺丝；步骤四：设置注射泵流速为8mL·h^‑1喷射溶液C，进行高压静电纺丝，待静电纺丝完毕后，将收丝板上的薄膜收集起来并在空气中进行退火处理，待其自然冷却至室温后获得粉末状豆荚状MoS₂‑SnO₂镁锂杂化离子电池正极材料样品。本发明提高镁锂双盐电池的充放电容量及动力学特性，镁‑锂双盐电池的循环稳定性，提升了电池寿命。

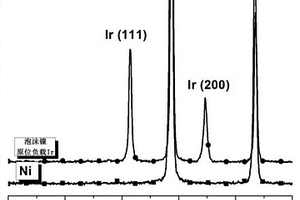

泡沫镍原位负载Ir纳米复合材料及其在锂空气电池正极中的应用 898

 0

本发明公开了一种泡沫镍原位负载Ir纳米复合材料，泡沫镍原位负载Ir纳米复合材料中Ir以薄膜形式均匀的负载在泡沫镍表面，且三维尺度上分布于整个泡沫镍网状结构中。还公开了其制备方法，包括如下步骤：将泡沫镍用丙酮溶液超声清洗10‑15分钟；超声清洗后的泡沫镍浸泡在乙醇溶液中，并滴加氢氟酸后浸泡5‑15分钟；迅速加入含有IrO2的乙醇溶液，并剧烈搅拌；在室温下放置20‑40分钟，直至溶液变色；取出泡沫镍，用蒸馏水洗涤3‑5次，之后在150‑200℃的温度下干燥24小时，得到泡沫镍原位负载Ir纳米复合材料。还公开了泡沫镍原位负载Ir纳米复合材料作为锂空气电池正极催化剂的应用，提高了锂空气电池的放电容量，提升了放电电压平台，降低了电池极化，催化效果显著。

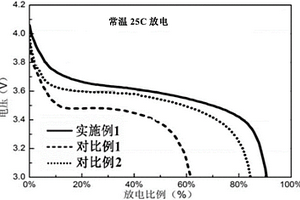

无人机用高温型锂离子电池的制造方法 1017

 0

本发明公开了一种无人机用高温型锂离子电池的制造方法，该方法为：一、配制正极浆料；二、配制负极浆料；三、将正极浆料涂布在正极集流体上；四、将负极浆料涂布在负极集流体上；五、制正极片；六、制负极片；七、配制电解液；八、装配制备锂离子电池。本发明的锂离子电池集流体采用具有多孔结构的铝箔/铜箔，可降低电池内阻、提升电池的倍率放电性能。同时，该电池采用高温型电解液，电解液中的添加剂为3，3?磺酰基二丙腈、碳酸亚乙烯酯和亚硫酸丙烯酯组成的混合添加剂，可在正负极表面形成致密、稳定的保护膜，抑制高温下电解液与电极间的副反应，防止电池鼓胀，从而改善电池的高温特性，解决了锂离子电池较难适用于高温环境中的技术问题。

高导电性能磷酸亚铁锂的制备方法 1160

 0

本发明涉及锂离子电池正极活性材料的制备，尤其是一种高导电性能磷酸亚铁锂的制备方法。其特点是，包括如下步骤：(1)制得LiFePO4；(2)通过喷雾干燥制备成球形的纳米颗粒，然后与柠檬酸和甘醇进行混合，然后将混合后的物料在回转炉中加热；(3)将温度加热至130℃～140℃，保持5～7小时；(4)将得到的物料继续加热至300℃～330℃热处理2h～3h，再加热至400℃～450℃在空气中保温7～8个小时；(5)在氮气保护气氛下，再在680℃～700℃保温5～7个小时，然后冷却。采用本发明方法后，在提高磷酸铁锂正极材料比表面积的基础上，同时提高了磷酸铁锂正极材料的导电性能，并实现包碳和渗碳一次完成。

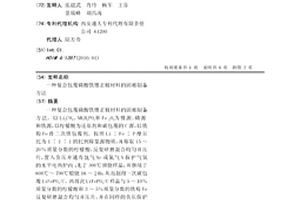

复合包覆磷酸铁锂正极材料的固相制备方法 770

 0

一种复合包覆磷酸铁锂正极材料的固相制备方法。以Li2CO3、NH4H2PO4和Fe2O3为锂源、磷源和铁源,以柠檬酸为还原剂和碳包覆的C源,以铁粉Fe作二次铁包覆剂。按照Li∶Fe∶P摩尔比为1∶1∶1的比例称量源物质,并称取15～20%质量分数的柠檬酸,反复研磨混合均匀并压片,置入负压并通有氩气Ar或氮气N保护气氛的水平电热炉内;先于300℃预烧样品,并继续于600℃～700℃煅烧16～24h,从而制得一次碳包覆LiFePO4/C。再将此LiFePO4/C样品与5～10%质量分数的柠檬酸和3～5%质量分数的铁粉Fe反复研磨混合均匀并压片,并在同样的负压保护气氛下于600℃煅烧3～5h,以进行C+Fe复合包覆热处理。所得产物为黑褐色外观,纯度高,结晶状况良好,理化性能和电性能都有较大提高的LiFePO4/(C+Fe)超细粉体。

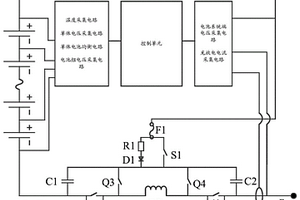

锂电池管理系统及其控制方法 1095

 0

本发明公开了一种锂电池管理系统及其控制方法，该系统包括：充放电限流电路，包括放电主开关、充电主开关、储能电感、放电辅助开关、充电辅助开关、第一滤波电容和第二滤波电容，放电主开关与充电主开关串接于锂电池组的第一电极端口，储能电感串接于放电主开关与充电主开关之间，第一滤波电容和放电辅助开关串联且与放电主开关并联，第二滤波电容和充电辅助开关串联且与充电主开关并联，放电辅助开关和充电辅助开关与公共连接点连接，公共连接点与锂电池组的第二电极端口连接；信号采集单元；控制单元，与信号采集单元、放电主开关、充电主开关、放电辅助开关和充电辅助开关信号连接。该系统能够在锂电池组状态异常时，使锂电池系统正常工作。

电解液添加剂及其在锂离子杂化超级电容器中的应用 1058

 0

本发明公开了一种电解液添加剂及含该添加剂的锂离子杂化超级电容器，通过在锂离子杂化超级电容器电解液中加入少量的添加剂，不仅使锂离子杂化超级电容器的充放电性能得到很大的提高，而且，含有此电解液添加剂的锂离子杂化超级电容器具有阻燃能力，提高了其使用安全性。为锂离子杂化超级电容器的进一步应用提供了一定的理论基础和实践经验。

锂离子电池正极材料制备方法 674

 0

一种锂离子电池正极材料制备方法，属于锂离子电池正极材料制备领域。针对目前电池材料掺杂过程中出现电池循环性能降低的问题，提供一种电流放电性能好，循环寿命长的锂离子电池正极材料制备方法。所述制备方法以碳酸锂、氧化钴为主要原料，掺入化学计量的超细二氧化锆、超细二氧化钛，按球料比3：1，在转速500r/min经1h行星式球磨后，经900℃固相烧结制备了锂离子电池正极材料LiCo0.9Zr0.03Ti0.0702。采用该制备方法制备的正极材料，其大电流放电性能好、循环寿命长，具有良好的应用前景。

磷酸铁锂粉体的制备方法 908

 0

一种磷酸铁锂的制备方法，首先，第一步：Li2O?P2O5二元系统玻璃的制备；第二步：Li2O?FeO?P2O5三元系统母体微晶玻璃的制备；第三步：LiFePO4粉体的制备；本发明利用二次高温熔铸的方法制备导电的磷酸铁锂粉体，弥补了其它工艺生产磷酸铁锂导电性能差，产业化难度大的缺点；按照本发明制备方法得到的磷酸铁锂粉体导电性优良，粉体颗粒尺寸分布均匀，晶体纯度高，可作为优良的锂离子电池材料使用。

锂电池在线监测的控制回路 933

 0

本发明涉及一种锂电池在线监测的控制回路。随着锂离子电池的广泛应用，其安全性问题越来越受重视，对锂离子电池的参数进行实时检测可以有效避免电池的不安全使用，并且可以尽量发挥电池的性能。本发明包括控制器、A/D转换电路、传感器组，设置在锂电池组里的传感器组经A/D转换电路转换成电信号后输入到控制器，控制器通过发射模块与上位机连接；所述的控制器连接有报警电路、显示模块。本发明方便系统管理，在线实时监测锂电池组的工作状态并根据设置值进行报警提醒。

牙科用锂铝硅系微晶玻璃及其制备方法 1116

 0

本发明公开了一种牙科用锂铝硅系微晶玻璃及其制备方法：以Li2CO3、SiO2、K2CO3、La2O3为原料，通过融体冷却结合水淬法制备出锂硅二元玻璃粉。以Al2O3、AlF3、正硅酸乙酯为原料，采用溶胶凝胶‑烧结法制得分散性良好的莫来石晶须。将制得的玻璃粉与莫来石晶须混合、热压烧结，在烧结过程中，莫来石晶须与玻璃粉发生原位反应，转变为β‑锂辉石晶须。最终得到以β‑锂辉石、二硅酸锂、偏硅酸锂为主晶相的锂铝硅系微晶玻璃，该锂铝硅系微晶玻璃具有高强度、高韧性、低热膨胀系数、半透明等特点，在牙科修复领域具有广泛的应用前景。

磷酸亚铁锂正极材料的制备方法 1126

 0

本发明涉及一种用作锂离子电池正极材料的磷酸亚铁锂材料的制备方法。该方法是以氢氧化锂、草酸亚铁和磷酸二氢铵为原料,以聚氯代烯烃为覆碳碳源,于常温常压下,在有机溶剂或水介质中充分混合均匀,混合料干燥后在非氧化性气体气氛中焙烧,自然冷却后经机械碾磨后过筛,得到需要的磷酸亚铁锂正极材料。本发明采用氢氧化锂代替碳酸锂避免了原料混合过程中产生大量气体而导致密封容器的高内压;采用分段程序控温技术一次灼烧得到覆碳磷酸亚铁锂正极材料,减少了前驱体的预烧过程和二次球磨混合过程,缩短了反应制备时间;本发明具备每次公斤级制备能力,制备工艺简单,安全性好,且制备的覆碳磷酸亚铁锂正极材料比容量高、成本低廉。

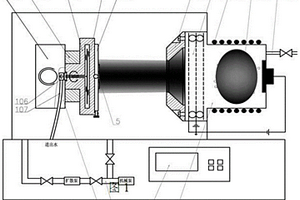

离子束辐照制备铌酸锂纳米点畴结构的方法和装置 848

 0

本发明一种离子束辐照制备铌酸锂纳米点畴结构的方法和装置。本发明方法为：1）将待加工的铌酸锂样品固定在离子束刻蚀设备的样品台上，调整使离子束的入射角达到工作角度；调整使离子源的中心与工件中心重合；2）将离子束刻蚀设备抽至高真空，真空度低于2×10‑3Pa；通入高纯度99.999%惰性气体氩气或氙气，利用气体流量计控制气体流量，使工作真空保持在2×10‑2 Pa到8×10‑2Pa；3）设置样品台旋转速度、开启离子源，对铌酸锂样品进行离子束辐照，样品台的转速为6~80转/分钟；4）将辐照后的铌酸锂晶体置于高温炉中进行温度80~350℃，时间0.2~3小时的热处理。本发明利用离子轰击在样品表面诱导形成自组织纳米点畴结构，并且可以通过调控离子束参数来控制所获得的纳米畴结构的特征。

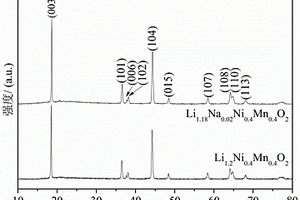

钠/钾掺杂的高性能富锂锰镍基正极材料及其制备方法 828

 0

本发明涉及一种钠/钾掺杂的高性能富锂锰镍基正极材料的制备方法，包括以下步骤：将锂盐、镍盐和锰盐溶解在水或乙醇中制成溶液A，络合剂溶解在水或乙醇中制成溶液B；将溶液A和B逐滴滴入含有钠盐或钾盐的反应底液中，保持水浴加热与持续的机械搅拌直至生成凝胶状前驱体；将前驱体干燥、研磨与烧结后得到钠/钾掺杂的富锂锰镍基正极材料。本发明采用钠或钾掺杂以替代锂的位置，有效提高了材料的结构稳定性并减少O₂的释放，使材料具有高的放电容量，长久的循环性能与优异的倍率性能；另外本发明制备工艺简单易操作，所需原料成本低且无毒，适用于大规模工业化生产。

合成锂离子电池正极材料的方法 768

 0

本发明提供一种合成锂离子电池正极材料Li1+xFePO4的新方法,其特征在于:所制备正极材料化学组成满足Li1+xFePO4,其中0≤x≤0.2。具体实施方案为按照上述分子式的化学计量比将含有Li+、Fe2+、PO43-的可溶化合物分别溶于去离子水,将上述溶液进行混合均匀并加入有机大分子的酒精溶液作为网络结合剂,将上述混合液体通过喷雾干燥的方法进行干燥造粒得到Li1+xFePO4前驱体,将所得前驱体置于烧结炉中在保护气氛下进行高温烧结。本发明制备方法制得的Li1+xFePO4正极材料化学组分一致性好,粒度分布集中,一次粒子直径为纳米级,有效缩短了离子传输路径提高了锂离子传输效率,利于大功率充放电。

磷酸亚铁锂涂布特性的评判方法 1391

 0

一种磷酸亚铁锂涂布特性的评判方法,首先制备质量分数为5%的聚偏氟乙烯溶液,其次将浆料原料和溶剂加入到不锈钢罐中,将不锈钢罐放到球磨机进行球磨,将不锈钢罐中原料制成浆料,然后将制得的正极浆料均匀涂布在集流体铝箔的粗糙面上制得涂布特性评判用极片,最后采用放大透镜对极片膜面状态进行观察,评判出该极片的膜面状态等级,该方法具有极片制作周期耗时短,磷酸亚铁锂材料、辅助材料消耗量小,所需设备简单的优点。

亚纯高强型稀土铝锂合金 817

 0

一种亚纯高强度稀土铝锂合金,采用加大稀土元素含量以抑制杂质对材料韧性损害的方法,提供了一种杂质元素量可放宽至一般限制条件,能采用普通纯度的原材料制取的新的铝锂合金材料。本合金中含(0.05—0.30)%Ce,杂质总含量允许在0.6%以内,与高性能稀土铝锂合金及美国2090合金比较,本材料在保持这种类型合金主要性能情况下,改变 了用高纯铝锂做原材料,生产工艺过程要求过高的现状,降低了合金的成本。

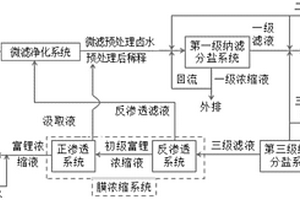

由盐湖卤水多级纳滤分盐生产提锂母液的全膜分离方法 969

 0

本发明公开了一种由盐湖卤水多级纳滤分盐生产提锂母液的全膜分离方法，包括：(1)使用微滤净化系统对盐湖卤水进行预处理，去除其中的悬浮物、胶体和其他杂质，然后用淡水稀释，获得微滤预处理卤水；(2)将得到的微滤预处理卤水送入纳滤分盐系统，分离获得以一价阳离子为主的滤液和以多价阳离子为主的浓缩液；(3)将步骤(2)中的滤液送入膜浓缩系统，浓缩得富锂浓缩液；(4)将步骤(3)得到的富锂浓缩液送入纳滤深度除镁系统，经纳滤膜深度除镁后得到提锂母液。该工艺能耗低、回收率高、生产成本低、工艺连续可控、可靠性高，制取的提锂母液镁锂比低、锂离子浓度高、质量稳定，可用于规模化生产。

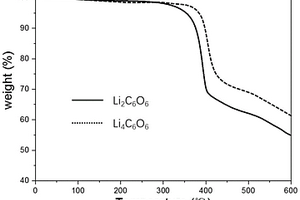

降低锂离子电池在密闭空间下热失控的方法 1134

 0

本发明涉及一种降低锂离子电池在密闭空间下热失控的方法，具体地说，涉及一种通过构建具有优良热安定性的正/负极电极材料，通过电子转化反应进行锂离子电池安全充放电，将低内部副反应速率，有效降低锂离子电池在密闭空间下热失控的风险。本方法实现正负极材料一体化的新型有机锂离子电池，它具有比传统锂离子电池正极材料更稳定热安全性、更简单环保的制备工艺以及装置简便等优点；使用的有机材料由于羰基官能团的电子转换反应，使其既可以作为正极材料，同时又可以作为负极材料，不仅环保同时还有优异的热安定性。有效的提升热分解温度，显著提升锂离子电池的热失控温度，安全性能远远超过商业化锂离子电池采用的传统无机正极材料。

铝掺杂氧化锌包覆富锂锰材料的制备方法 895

 0

本发明公开了一种铝掺杂氧化锌包覆富锂锰材料的制备方法，所述一种铝掺杂氧化锌包覆富锂锰材料的制备方法为：先制备富锂锰正极材料前驱体，将富锂锰正极材料前驱体置于马弗炉中煅烧，制备得到富锂锰正极材料。将可溶性铝盐和可溶性锌盐溶解在水溶液中，加入聚乙烯吡咯烷酮，然后加入富锂锰正极材料，恒温搅拌，制备得到前驱体溶液；将前驱体溶液在空气中恒温干燥，将干燥后前驱体在空气中煅烧，制备得到铝掺杂氧化锌包覆的富锂锰正极材料。本发明的制备方法简便易行，对设备要求低，反应过程中无污染，有良好的工业应用前景。

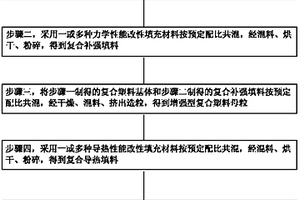

复合塑料及制法及用其制造的封装壳体、锂电池和电池组 915

 0

本发明涉及一种用于锂离子电池制造的复合塑料、其制备方法及用其制造的锂离子电池和电池组。该复合塑料主要包括按质量百分比计的下列成分：复合塑料基体30％～98％，其成分包括一或多种耐锂离子电池电解液腐蚀的塑料材料；复合补强填料1％～50％，其成分包括一或多种力学性能改性填充材料；复合导热填料1％～50％，其成分包括一或多种导热性能改性填充材料。本发明还提供了该复合塑料的制备方法以及用该复合塑料制造的锂离子电池和锂离子电池组。本发明的复合塑料及其制备方法，以及用其制造的锂离子电池和电池组，充分满足了锂离子电池封装壳体对导热性、机械强度、尺寸稳定性、耐腐蚀性、绝缘强度、可靠性及寿命等技术条件的高要求。

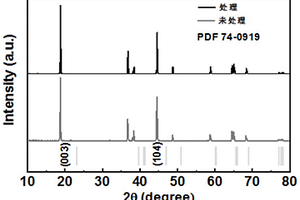

镍基锂离子正极材料前驱体等离子体处理方法 681

 0

本发明公开了一种镍基锂离子正极材料前驱体等离子体处理方法，属于锂离子电池技术领域，包括以下步骤：将干燥的镍基前驱体置于等离子体发生器中，通入含有氧气的混合气体，在频率为10‑50MHz，功率为100‑500W条件下反应，制得中间体；中间体与锂盐通过干法混合或湿法混合，经烧结制得镍基锂离子正极材料；本发明采用氧基等离子体对镍基锂离子正极材料前驱体进行处理，可高效地将Ni²⁺氧化为Ni³⁺，降低材料中离子混排程度，增加材料结构的规整度，得到高容量、高循环、高倍率的锂离子电池正极材料，且方法简单、高效，易大规模应用。

钴酸锂细粉工业化处理方法 1098

 0

本发明公开了一种钴酸锂细粉工业化处理方法，涉及一种采用两段高温烧结处理钴酸锂细粉的工艺方法，将钴酸锂细粉按比例加入一定量锂化合物，采用高速混料机混合均匀，在高温下烧结一定时间，使钴酸锂粒度长大；烧结后进行破碎、气粉处理，然后将气粉后钴酸锂物料加入一定比例钴化合物再次进行高温烧结，以达到调整钴酸锂pH值的目的。通过以上方法处理后，钴酸锂细粉的粒度D50可以达到8-14um左右，pH值可控制在11以下，可保证良好的加工性能，同时电性能指标与正常钴酸锂产品相当，最终达到钴酸锂细粉再利用的目的。

超低温锂离子电池电解液及其制备方法 1002

 0

本发明公开了一种超低温锂离子电池电解液，由混合电解质锂盐、混合非水有机溶剂和非质子性添加剂组成，所述混合电解质锂盐的浓度为0.7mol/L～5mol/L，所述非质子性添加剂与所述超低温锂离子电池电解液的体积之比为0.1～0.5，余量为所述混合非水有机溶剂；所述混合非水有机溶剂由惰性溶剂和低熔点羧酸酯溶剂组成，所述低熔点羧酸酯溶剂与惰性溶剂的体积之比为1～4：1～6。本发明还公开了该电解液的制备方法。本发明电解液大幅提高了锂电池在超低温极端条件下的循环性能和安全性能，使得锂电池能够在超低温状态下具有容量保持率高、循环稳定性好、倍率性能高的特点，并大大扩展了锂电池的使用范围。

包碳掺杂的磷酸亚铁锂的制备方法 1034

 0

本发明公开了一种包碳掺杂的磷酸亚铁锂的制备方法，是一种还原-氧化-还原粉碎的合成工艺，采用廉价的铁源、磷酸根源及锂源，通过高温还原合成磷酸铁锂粗产品，然后通过氧化反应，使粗产品中的大颗粒粉碎细化，最后与还原性碳源混合后，经热处理再还原得到电化学性能优良的磷酸铁锂材料。本发明制备的磷酸铁锂材料将磷酸铁锂大颗粒细化，细化的颗粒经包碳还原制备得到颗粒均匀细小的磷酸铁锂，由于原料颗粒小而且混合均匀，可以在较低温度下转变成为颗粒细小的磷酸铁锂晶体。

锂电池摆放装置 965

 0

本实用新型涉及锂电池技术领域，且公开了一种锂电池摆放装置，包括固定基座和数量为两个的第一支撑架，两个所述第一支撑架的顶部均与第一传输架固定连接，所述第一传输架的内部活动安装有第一传输带，所述固定基座的顶部左右两侧均固定安装有第二支撑架，两个所述第二支撑架的顶部均与第二传输架固定连接，所述第二传输架的内部活动安装有第二传输带。该锂电池摆放装置，通过第三传输带上设置的定位块，方便于锂电池的间隔距离相同，避免了锂电池因为放置的间隔距离不同导致被导入至摆放盒时容易混乱，该装置通过对锂电池传输的方式实现了对其摆放效果，避免了采用工人手工作业的方式进行存在工作效率的差异。
