北京有色金属材料制备及加工技术理论与应用

锂离子动力电池的回收处理方法 687

 0

本发明公开了一种锂离子动力电池的回收处理方法，步骤如下：将收集到的废旧锂离子动力电池投入至乙醇溶液中，浸泡，烘干，刺孔，使锂离子动力电池内部的电解液流出，获得第一电解液；将刺孔后的锂离子动力电池送入离心机中，进行离心处理，获得第二电解液；将离心后的锂离子动力电池切碎后加入石墨粉，投入至加热炉加热，获得混合物A；将混合物A加入至振动筛中筛分，分离除去铝箔，获得混合物B；对混合物B依次进行加硝酸溶液、加入碳酸钠调节溶液pH、加入磷酸钠、加入氢氧化钠调节溶液pH处理。本发明回收处理方法能够实现对废旧锂离子动力电池中的铜、铝、钴、镍、锂的综合有效回收，回收率高，有利于保护环境。

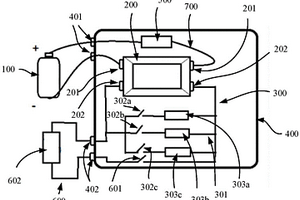

随钻锂离子电池组的解钝装置 828

 0

本实用新型公开了一种随钻锂离子电池组的解钝装置，可与锂离子电池组的正负极连接，形成回路，包括电连接的电池状态检测器和解钝模块，所述电池状态检测器设置为测量并显示锂离子电池组的电压，所述解钝模块包括一支线路或并联的多条所述支线路，任一所述支线路上设有串联的第一开关和电阻，以闭合所述第一开关而对锂离子电池组进行放电操作。本实用新型涉及石油勘探领域，提供了一种随钻锂离子电池组的解钝装置，可直接对锂离子电池组进行解钝，无需运转仪器，成本明显降低，而且可直观地显示锂离子电池组的工作状态。

锂电池用电解液及其制备方法和用途 768

 0

本发明提供一种锂电池用电解液，其中所述电解液含有有机溶剂、第一锂盐以及添加剂，所述添加剂由包括如下的组分得到的复配体系：第二锂盐；和NH₃组分；且所述NH₃与第二锂盐摩尔比为(0.001～5):1。本发明还提供所述锂电池用电解液的用途。另外还提供了锂电池用电解液添加剂以及所得到的的锂电池。本发明提供了一种提升锂离子浓度同时能保持电解液粘度不至上升的电解液及其得到电解液传输速率大为提高的电池。

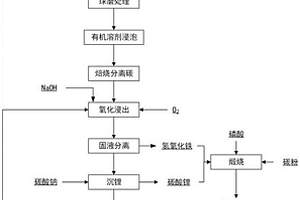

废旧磷酸铁锂正极材料的清洁回收方法 1018

 0

本发明提供一种废旧磷酸铁锂正极材料的清洁回收方法，所述清洁回收方法包括如下步骤：(1)废旧磷酸铁锂正极材料经预处理分离铝箔、粘结剂和碳，得到含磷、铁和锂的混合物料；(2)所述混合物料在氢氧化钠溶液中进行氧化浸出，得到的混合浆料经固液分离，得到氢氧化铁沉淀和浸出液；(3)混合碳酸钠和所述浸出液，进行沉锂并固液分离，得到碳酸锂和分离液；所述分离液经结晶并固液分离，得到磷酸钠晶体；(4)混合步骤(2)所述碳酸锂、步骤(3)所述氢氧化铁沉淀、磷酸和碳粉，并煅烧，得到磷酸铁锂。本发明所述清洁回收方法能够实现废旧磷酸铁锂正极材料的高纯高效回收，且工艺流程清洁环保。

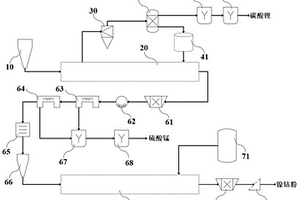

废旧三元锂离子电池正负极混合粉的回收方法 884

 0

本发明涉及一种废旧三元锂离子电池正负极混合粉的回收方法，该方法包括在800～1100℃的温度下，对废旧三元锂离子电池正负极混合粉进行第一还原处理，得到第一气体混合物和第一固体混合物；其中，所述第一还原处理采用的还原剂包括含碳原料和/或一氧化碳，所述含碳原料包含碳单质；所述第一气体混合物包含氧化锂和碳酸锂，所述第一固体混合物包含镍、钴和氧化亚锰。本发明的废旧三元锂离子电池正负极混合粉的回收方法，通过将锂化合物升华转化为气体实现了锂的优先提取分离，提高了锂的回收率；同时通过还原处理将镍钴还原为金属，为后续镍钴与锰化合物的分离提供了良好的基础。

方形锂金属电池及其制备方法 1048

 0

本发明公开了一种方形锂金属电池及其制备方法，其中该方形锂金属电池包括正极片、负极片、隔膜或固态电解质膜、外包装；正极片与负极片通过隔膜或固体电解质膜隔开并构成电池内芯，电池内芯封装于外包装内；负极片包括金属锂复合片、负极集流体和负极极耳，金属锂复合片由金属锂和复合组分组成，金属复合片在垂直于厚度的至少一个截面上具有阵列结构，阵列结构为相间排列的所述金属锂和复合组分；负极集流体为金属条带或由多个金属条带组成的网络或者金属线组成的金属线网络，负极集流体紧贴在金属锂复合片的一面，负极极耳与负极集流体电性连接组成负极集流单元，得到的方形锂金属电池。本发明所制备的电池具有高能量密度同时兼具安全性。

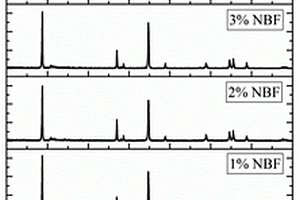

表面处理改性的富锂锰基层状正极材料及制备方法 661

 0

本发明涉及到的是利用低温固相法实现了锂离子电池用富锂锰基层状正极材料的表面NH4BF4离子交换的一种富锂层状正极材料离子交换表面处理的方法，所制备的正极材料具备了良好的循环稳定性和倍率性能。其制备方法是，（1）配制原材料混合料；（2）烧结及粉体处理；（3）将活性材料与表面处理材料长时间均匀混合；（4）对混合后的材料进行24?48?h的低温热处理，即得到表面处理后的正极活性材料；本发明所制得的NH4BF4离子交换表面处理的富锂锰基层状正极材料具有容量高、首次容量损失小、结构稳定性高、倍率性能好等优势。尤其采用Mn元素为基础原料，成本低，尤其适用于电动汽车电池、储能电池等等大型电池设备的应用。

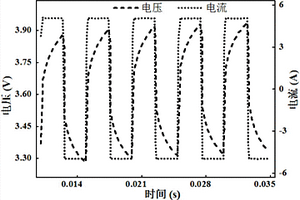

锂离子电池的EIS快速测量方法 1037

 0

本发明涉及一种锂离子电池的EIS快速测量方法，是一种基于方波电流激励和傅里叶变换的EIS快速测量方法。该方法包括基于锂离子电池电化学反应特性选择方波激励频率，确定锂离子电池处于合适的极化电压幅值范围，并根据此范围选取正弦交流电流幅值；对锂离子电池施加选定的频率点及特定幅值的方波电流，对采样得到的方波电流和响应电压进行傅里叶变换，得到特定频率点的阻抗；基于响应电压的傅里叶分解的频谱幅值和阻抗变化规律筛选特定频率的阻抗，进而组成锂离子电池的电化学阻抗谱，即EIS。该EIS快速测量方法能够准确描述锂离子电池电极反应特性，得到准确的锂离子电池EIS；具有锂离子电池EIS测试速度快、测试时间短和工程易于实现等效果。

三维复合钛酸锂负极材料的制备方法 960

 0

本发明涉及一种钛酸锂三维复合负极材料的制备方法。采用钛酸四丁酯、氢氧化锂、糖、离子液体为原料，一步水热合成单分散的钛酸锂/石墨烯/C三维复合材料。本发明通过一步水热合成构筑了钛酸锂与点、面碳材料的三维复合，有效改善了钛酸锂负极材料的倍率性能。还原氧化石墨和煅烧钛酸锂在低温空气气氛中同时完成，有效简化了操作过程，优化了实验条件。本发明制备的钛酸锂三维复合负极材料在锂离子电池领域具有广阔的应用前景。

锂铝基润滑脂及其制备方法 1066

 0

本发明属于润滑脂技术领域。本发明提供了一种锂铝基润滑脂，包含基础油80～90份、氢氧化锂3～6份、硬脂酸8～14份、异丙醇铝1～2份、苯甲酸0.6～0.7份、氧化石墨烯0.25～0.5份、纳米锡0.2～0.4份、偶联剂0.05～0.1份、聚异丁烯3～5份、水2～2.5份。本发明采用氢氧化锂和硬脂酸混合制备得到了锂基增稠剂，将异丙醇铝、苯甲酸、剩余硬脂酸混合制备得到了铝基增稠剂，在此基础上引入了氧化石墨烯、纳米锡和偶联剂。不同的增稠剂和改性石墨烯的复配使用，不仅可以使润滑脂的使用范围更广，高温自修复性能得到了提升。本发明提供的润滑脂具有优良的高温耐磨性能，可以极大降低摩擦损耗。

锂电正极极片及其制备方法 973

 0

本发明提供一种锂电正极极片及其制备方法，该锂电正极极片包括集流体与附着于所述集流体表层的高分子导电活性层，所述高分子导电活性层包括聚苯胺、聚吡咯、聚乙炔、聚对苯撑或聚噻吩；该锂电正极极片采用在集流体表面电沉积高分子导电活性层的方法制备，其中，所述高分子导电活性层包括聚苯胺、聚吡咯、聚乙炔、聚对苯撑或聚噻吩。相比于现有技术中试剂种类复杂、需使用粘结剂且粘结剂使用量大而粘结效果差的问题，本发明的锂电正极极片及其制备方法，能够避免粘结剂的使用，且导电活化层与集流体之间的结合能力强，所制备的正极极片能量密度大、比电容高。

可快速时效强化的高强高韧镁锂合金及其制备方法 798

 0

一种可快速时效强化的高强高韧镁锂合金及其制备方法，属于金属材料技术领域。在Mg‑Gd合金中添加0.1wt％～3wt％的Li元素，合金基体包含α‑Mg相，在α‑Mg基体内存在大量密集且离散分布的纳米析出相。在200℃时效条件下，合金峰值时效时间小于或等于12h。峰值时效时，合金屈服强度达到302MPa，抗拉强度达到343MPa，延伸率达到17.5％。上述镁锂合金的制备工艺包括：在熔盐和惰性气氛的保护下浇铸，经固溶处理，挤压成型，时效热处理后得到镁锂合金。与现有技术相比，通过简单地控制Li元素含量就可以显著增强合金时效硬化反应，显著提高镁锂合金力学性能，同时缩短峰值硬化时间。

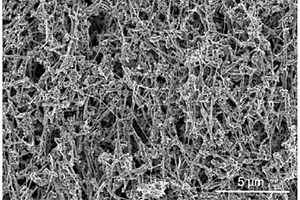

含磷锂离子电池负极材料及其制备工艺 1144

 0

本发明公开了一种含磷锂离子电池负极材料、制备工艺及基于该负极材料的锂离子电池。所述含磷锂离子电池负极材料包括磷元素、活性组分和纳米碳纤维，具有比容量高、循环可逆性高、倍率性能优异等特征，适用于制备高能量密度的动力型锂离子电池。

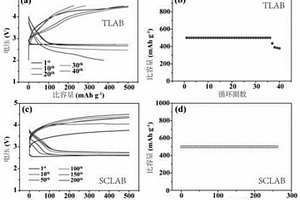

具有自催化活性的快充锂空气电池 1247

 0

本发明涉及一种具有自催化活性的快充的锂空气电池，包括正极，隔膜，电解液，负极，所述正极原位生长有纳米片阵列形式的过渡金属掺杂型放电产物，过渡金属掺杂型放电产物化学式表达为MxLiyO2，其中M为过渡金属，0

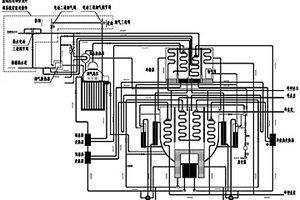

基于燃气综合能源站的溴化锂制冷机组和制冷机组的运行方法 827

 0

本发明涉及一种基于燃气综合能源站的溴化锂制冷机组，包括烟气高压发生器、热水换热器、冷凝器、烟气三通阀、溴化锂控制系统；烟气三通阀与烟气高压发生器连接，烟气通过三通阀进入发生器，与发生器内的制冷剂换热，产生高压高温溴化锂蒸汽；随后蒸汽进入冷凝器进行与冷却水进行换；同时热水换热器也与高压发生器连接，在开启制热阀门后，热水换热器中热媒水与高压发生器内产生的高温高压溴化锂蒸汽进行换热。本发明充分利用烟气热量，避免能量浪费，既能保证原先的制冷循环不被破坏，也能将余热最大化的利用，提高一次能源利用率。

全固态锂离子电池及其多层电解质膜热压制备的方法 862

 0

本发明属于锂电池技术领域，具体涉及一种全固态锂离子电池及其多层电解质膜热压制备的方法，其特征在于，包括以下步骤：(1)制备复合正极和复合负极、(2)制备固态电解质膜、(3)制备界面胶膜、(4)制备全固态锂离子电池等特定步骤。本发明制备方法制得的电池能够提高了复合电极的致密度和电化学性能，较低的界面阻抗，避免了电池内部短路问题的发生，本发明方法与现有锂离子电池工艺设备匹配性好，工艺简单，产品一致性好，适合工业化批量生产。

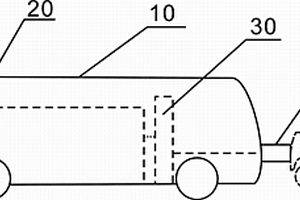

钛酸锂电池移动充电车 951

 0

本发明涉及一种钛酸锂电池移动充电车，由车体、储能电池单元、充电电源和充电接口构成，车体是指所有能够合法上路的车型，储能电池单元由负极材料为钛酸锂材料的软包锂离子动力电芯组合而成，充电接口固定在充电车的前端，集成自动锁死和脱离装置，优点是采用钛酸锂电池实现快速充放电，可以把充电时间缩短到10分钟以内，可以进行路上移动充电，可以不额外占用场地，可以数十辆车分享一辆充电车，高效经济性胜于加油站。

赤泥生产磷酸铁锂电池颜料复合板 758

 0

本发明涉及一种新能源与新材料领域：具体是利用赤泥制备系列产品：包括磷酸铁锂电池、颜料、涂料、复合板及砖瓦，该技术的主要实施方案是：第一、采用脉动高梯度磁选分选赤泥中铁矿物得到氧化铁精粉；第二、制备电池级氧化铁红；第三、制备磷酸铁锂；第四、制备软包磷酸铁锂锂离子电池；第五、利用尾泥制备赤泥碳纤维复合板；制备LiFePO₄所需要的铁源和多种掺杂源均来自拜耳法的赤泥；采用碳热还原方法可将赤泥中的Fe和多种过渡金属从非磁性组分中分离出来，而剩余非磁性部分制备赤泥碳纤维复合板，为赤泥的高附加值、全组分利用提供一个全新的思路，形成产业链提高赤泥综合利用的性价比；其一般性的原理，为其他固体废弃物的利用提供了有意义的借鉴。

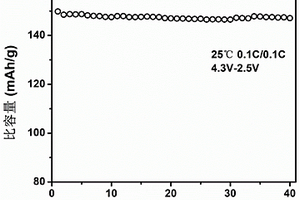

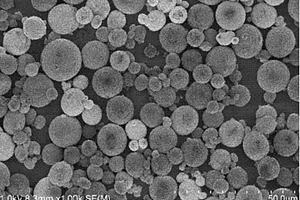

锂离子电池富锰正极材料及其制备方法 1070

 0

本发明公开了一种锂离子电池富锰正极材料及其制备方法，该材料的平均组成如式：Li[LiδMnxNiyCozM1‑x‑y‑z]O2，0.1≤δ≤0.3，0.4≤x≤0.8，0≤y≤0.2，0≤z≤0.2，M为Nb、Sm、La、Mo、Ca、Y、W、V、Mg、Fe、Zr、Ti、Zn、B、Al、Cr中的一种或多种，其中掺杂元素M的含量从颗粒核心到表面持续增大。本发明根据碳酸盐体系下不同元素的沉淀规律进行掺杂元素优化分配，在前驱体制备过程中，通过调整不同沉淀阶段掺杂元素含量来保证材料内部晶体结构达到最优化，解决现有富锂锰基材料的电压降问题，并提升倍率性能。此过程连续可控，操作简单，成本低，适合大规模生产。

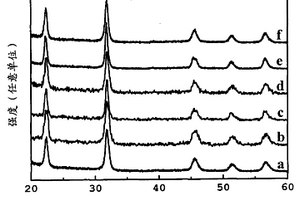

无铅压电陶瓷铌酸锂钠钾纳米粉体的溶胶凝胶合成方法 755

 0

本发明属于压电陶瓷材料的制备技术领域。目前商用的压电陶瓷仍以锆钛酸铅基陶瓷为主,对环境造成很大损害。本发明步骤:将五氧化二铌和焦硫酸钾按摩尔比为1∶8混合经280-320℃煅烧1-2H得到的产物溶于草酸溶液调PH值至2-3,获得白色沉淀;离心沉淀并溶于草酸溶液,搅拌后得到澄清透明的含铌草酸溶液A;调溶液A至PH值为10-11,经离心得白色沉淀物B;按压电陶瓷铌酸锂钠钾成分配比,将碳酸锂,碳酸钠和碳酸钾溶于乙酸中制得溶液,该溶液与沉淀物B加入到浓度为8-10MOL/L的柠檬酸水溶液中,搅拌得到淡黄色透明溶胶C;80-120℃干燥48H得到透明的干凝胶D;300-400℃下处理2H去除有机物得到中间产物E;500～600℃下煅烧2-8H。本发明粉体颗粒尺寸分布范围窄、成分均匀,降低了成本。

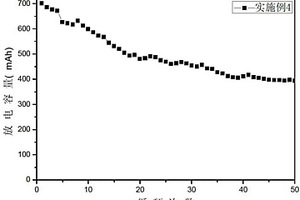

用于锂离子电池的高压离子液体电解液及其制备方法 778

 0

本发明涉及了一种用于高电压锂离子电池的离子液体电解液，可有效地改善高电压锂离子电池的循环性能及安全性能。所述的锂离子电池电解液中离子液体是一系列由一元、二元或三元取代的咪唑类离子液体。这种含离子液体电解液组成的电池在0.1C倍率下充放电，经50次循环后放电容量保持率为65%，充放电效率基本保持在98%以上。离子液体的加入既保证了高电压锂离子电池的循环性能，又提高了电池的安全性。

锂离子电池用多元正极材料的合成方法 1128

 0

本发明为一种锂离子电池用多元正极材料的合成方法，其特征在于：包括以下步骤：(1).按照预定合成产物Li1+zNixCoyMn1-x-y-zO2化学式中0≤x、y、z＜1的x、y、z原子比例计算并称取镍源化合物、钴源化合物、锰源化合物和锂源化合物，并利用双螺旋锥形混料机将原料初步混合；原料初混时间为0.5-5h；(2).利用高速气流将初混后的原料送入密闭气槽中，原料在密闭气槽内部相互撞击，相互摩擦，得到充分粉碎、混合和活化；高速气流流速为150-200m/s；(3).将高速气流粉碎活化后的前驱体置于高温隧道炉窑中，在空气或氧气气氛下，以1-10℃/min的速度升至650-850℃保温4-12h，再以相同速度冷却至室温，快速制得多元正极材料Li1+zNixCoyMn1-x-y-zO2粉体，经气流粉碎分级后即得最终合成产品。

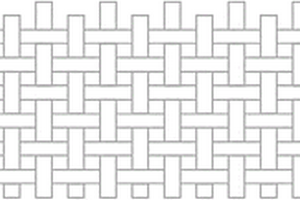

折叠片式软包锂离子电池隔膜 791

 0

本实用新型公开了一种折叠片式软包锂离子电池隔膜，涉及锂离子电池结构领域。该折叠片式软包锂离子电池隔膜包括：纤维丝；所述纤维丝为多条，所述多条纤维丝交叉编织成网状组成锂离子电池隔膜。锂离子电池隔膜通过改善隔膜材料结构来改善隔膜的浸润性，增加了隔膜的吸液率，降低了锂离子电池随着容量的提高引起的干岛效应。纵横交错的纤维丝在一定机械强度上较少了隔膜的厚度，在保证隔膜的机械强度的同时降低了电池的内阻。

磷酸铁锂/碳复合正极材料的制备方法 695

 0

本发明公开了一种磷酸铁锂/碳复合正极材料的制备方法。该方法包括下述步骤:1)将物料混合后进行球磨处理;所述物料包括锂源、铁源、磷源和碳源,其中,所述铁源为三氧化二铁和/或四氧化三铁;2)将球磨后的物料烘干,压片,于非氧化性气氛下在管式炉中对片子进行预烧结;3)将得到的片子粉碎后进行再次研磨,压片,于非氧化性气氛下在管式炉中对片子进行二次烧结,得到复合正极材料。通过在物料中加入掺杂元素,可以得到掺杂Cu或Mg的磷酸铁锂/碳复合材料。该方法利用简单廉价原料,制备工艺条件简单,烧结温度低,可大大降低生产成本,利于在工业上实施。并且本发明利用原位成碳材料控制磷酸铁锂的粒径,得到的磷酸铁锂/碳复合正极材料的实际容量高。

硅碳复合材料及其制备方法和锂离子电池 846

 0

本发明涉及储能材料技术领域，具体而言，涉及一种硅碳复合材料及其制备方法和锂离子电池。所述硅碳复合材料包括通过层层自组装的方式交替层叠设置的至少一层正电硅碳层和至少一层负电硅碳层。该硅碳复合材料是一种组成与厚度均可精准调控的多层纳米结构，膜内硅与碳材料紧密结合、均匀分布，并且自主装的碳包覆层为硅材料搭建相互连通的导电框架。该材料在兼顾了硅材料高比容量和碳材料优异导电性、机械性能的情况下，有效的缓解了硅在锂离子电池充放电过程中体积产生的巨大变化，从而提高了锂离子电池的循环稳定性。

空间群为Cmca的T2型钴酸锂正极材料及其制备方法 877

 0

本发明公开了一种空间群为Cmca的T2型钴酸锂正极材料及其制备方法。该材料的化学式为LixNayCoO2，其中0.6≤x≤1，0≤y≤0.1；锂离子与相邻的氧离子形成四面体配位；X射线衍射图谱的主峰在17.9~18.1度之间，在67.0‑67.5度内具有较强的131晶面衍射峰，属于Cmca空间群特征峰。先通过固相球磨法或共沉淀法合成前驱体P2相层状钴酸钠，然后通过离子交换得到T2构型钴酸锂层状正极材料。本发明合成的正极材料产物颗粒均匀，结晶度高；首次库伦效率在125%；循环性能以及倍率性能非常优异，135 mA/g倍率下可逆容量高达230 mAh/g；比容量相比于现有市场上主流的商业化正极材料也有较大提高；且合成方法简单易行，便于工业化大规模生产。

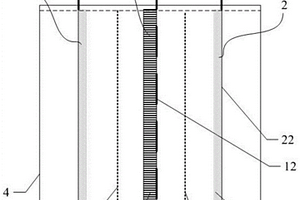

正极片及制备工艺、以及含有该正极片的锂浆料电池 750

 0

本发明提供一种锂浆料电池正极片，该正极片包括多孔集流正极层、正极活性层以及固定密封于多孔集流正极层和正极活性层四周的绝缘密封框，其中正极活性层位于两层多孔集流正极层之间；该正极片在组装进锂浆料电池并注入电解液之前，正极片内的正极活性层含有部分或者全部非粘接固定的正极导电颗粒，电池在使用时才注液形成浆料同时激活电池，避免了浆料灌装对特殊设备和环境的要求，便于电池模组的储备和运输，在大型储能电站及军用民用储备电源中具有应用前景。同时，本发明还提供了一种该电池正极片的制备工艺以及含有上述正极片的锂浆料电池。

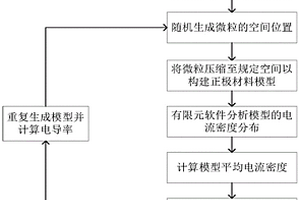

锂离子电池正极材料导电性能仿真生成方法 838

 0

本发明提供一种锂离子电池正极材料导电性能仿真生成方法，其包括：S1、确定正极材料模型的参数；S2、计算正极材料模型中活性材料微粒和导电剂微粒的数目；S3、随机生成活性材料微粒和导电剂微粒的空间位置；S4、将微粒压缩至规定空间以构建正极材料模型；S5、利用有限元分析模拟计算给定电压下正极材料模型的电流密度分布；S6、利用模型串联规律计算平均电流密度并计算导电率；S7、重复上述过程并计算电导率平均值。本发明能够对于导电剂掺杂下锂离子电池正极材料的导电性能进行模拟仿真，为锂离子电池正极材料制备配方的优化提供了方法支撑。

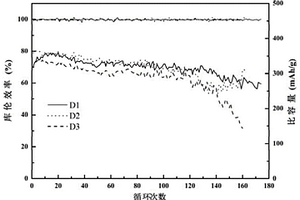

长寿命锂离子硒电池 855

 0

本发明公开了一种新型长寿命锂离子电池体系，该锂离子电池包括正极，负极，和电解质，所述负极包含单质硒或其复合物、粘结剂，所述粘结剂包含水溶性胶。本发明提供的锂离子电池具有安全性好、比容量高和循环稳定的特点。

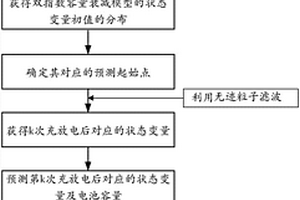

基于无迹粒子滤波的锂离子电池寿命预测方法 730

 0

本发明公开了一种基于无迹粒子滤波的锂离子电池寿命预测方法，能够对电池容量状态进行更精确的估计，提高电池寿命预测的准确度；该方法将双指数容量衰减模型作为锂离子电池容量退化模型，获得锂离子电池容量的状态转移方程和量测方程；根据其他电池已知的寿命衰减数据，获得双指数容量衰减模型的状态变量初值的分布；针对所需预测寿命的待测电池，确定其对应的预测起始点；利用无迹粒子滤波方法对已充放电次数待测电池容量数据进行状态跟踪，更新容量衰减模型中的状态变量，获该充电次数后对应的状态变量；预测该次充放电后对应的状态变量及电池容量，绘制容量预测曲线，确定待测电池的寿命。
