全部
▼
热搜：
918
0

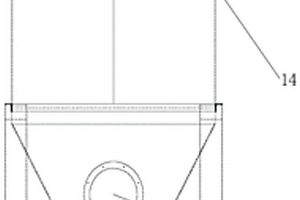

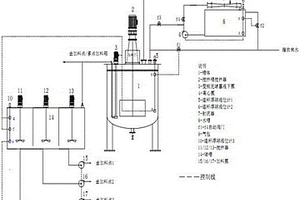

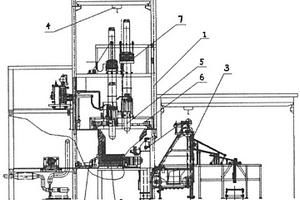

本发明涉及一种小型粉体水浆料配制/投加装置及智能化控制，将粒度大于200目的石灰、活性炭粉及其他固体粉料经过加水搅拌制成固含量5‑20%的水浆料，然后使用液下泵、软管泵、隔膜泵，转子泵等送到废水处理投放点用于处理废水，实现废水处理浆料多点投放，远距离精确计量输送和粉料配制浆料过程的无尘化，具有自动化程度高，可精确控制投放量，安全、清洁等优点。
971
0
本发明公开了一种用于3D打印的绿色建筑材料及其打印方法，其步骤为：将水泥、工业废渣、细骨料、粗骨料按比例称量好放入搅拌机中混合均匀；将溶有高效减水剂、消泡剂、速凝剂和水的混合溶液加入搅拌机内，搅拌直至变成粘性浆体状态；将钢纤维和高强纤维分散到浆体中继续搅拌均匀；将混合均匀的混凝土从搅拌机中转移到3D打印的准备系统中，按所需建筑结构进行3D打印。本发明采用工业废渣等固体废弃物，有利于环境保护，并降低其成本，整个建筑采用3D打印技术一次性整体成型，具有结构坚固、抗震、抗冲击的优势，且采用3D打印技术，不仅实现了常规方法难以实现的空心混凝土球体成型，而且可以用于流水线式的大规模集成作业。
922
0
本发明涉及精细化工领域，尤其是一种生产医药中间体原碳酸四乙酯并联产医药中间体5-氯戊腈的方法，包括以下步骤：采用三氯乙腈和乙醇钠在无水乙醇中反应，得到原碳酸四乙酯的乙醇溶液，并析出固体盐氯化钠和氰化钠；蒸去70～75%的无水乙醇后，加水，搅拌静置分相；有机相引入精馏塔中精馏；水相倒入反应装置，加入1,4-二氯丁烷和催化剂进行反应。本发明的有益效果是：在生产原碳酸四乙酯的同时生产5-氯戊腈，99%以上的氰化钠被利用消耗，不仅提高了生产效率，而且成功解决了生产原碳酸四乙酯时废水中氰根难以处理的技术难题，本发明操作简单，处理后的废水毒性低，大大降低了废水处理的成本和危险性，特别适用于工业化生产，有良好的社会经济效益。
1144
0
本发明属于建筑材料领域,公开了一种红砖的制备方法,包括以下步骤:(1)配料混合:按照质量比,粘土∶硫酸钙∶碳酸钙=80∶6～12∶1～5,搅拌均匀上述配料;(2)制胚:将上述混合配料加水适量,经制砖机搅拌均匀,制成砖胚;(3)晾晒烘干:通过自然烘干或机械烘干设备烘干,获得干砖胚;(4)烧制:在800～1000℃下烘烧60～80小时,然后自然冷却获得含有硫酸钙的红砖。本发明将含硫酸废水处理后产生的固体废弃物作为制备红砖的原料,一方面减少了粘土的用量,降低了成本,另一方面变废为宝。并且,本发明得到的红砖强度为:抗压强度平均值为19.3MPa,抗压强度标准值为15.4MPa。
1084
0
本发明涉及一种危险固体废弃物铬渣资源化利用,从中制备桔铬黄并有效治理二次污染的方法,该方法得到铬渣中有效的Cr6+,与适量的醋酸铅溶液、烧碱组成的溶液混合,加热不断搅拌,经过5～30分钟的反应,形成桔铬黄颜料悬浮液,经过滤、陈化、漂洗、烘干而成。该法生产的桔铬黄颜料,其产品指标均达到国家桔铬黄颜料的产品标准(GB/T3184-93)。同时对桔铬黄颜料制备时产生的含Pb2+废水,加入一定量的累托石处理,可使废水中的Pb2+的浓度达到综合排放标准一级标准。
1114
0
本发明涉及医疗器械领域，且公开了一种用于皮肤烧伤处理的缓流液体冲洗器，包括支撑底座，所述支撑底座的内壁开设有容纳槽，所述容纳槽的底部固定连接有驱动电机，所述驱动电机的输出轴通过联轴器固定连接有驱动轴，所述驱动轴的外壁由上至下分别固定连接有第一主动皮带轮和第二主动皮带轮，所述第一主动皮带轮的外壁啮合连接有第一传动带。该用于皮肤烧伤处理的缓流液体冲洗器，有利于同时带动蓄水箱的两侧同步进行升降，从而提高了蓄水箱升降的稳定性，进而方便了对皮肤烧伤处的缓流液体进行有效的冲洗，同时有利于对废水进行过筛后收集，避免了废水中含有的固体杂质在收集后，对废水箱排污时造成堵塞。
1084
0

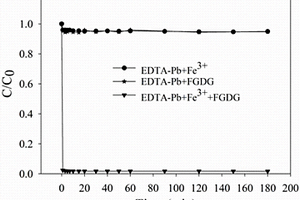

本发明公开了一种利用铁盐‑脱硫石膏体系去除EDTA‑Pb的方法，属于固体废物处理及资源化技术领域。本发明构建了铁盐‑脱硫石膏体系，铁离子作为置换剂，置换与羧基螯合的铅，释放出铅离子，脱硫石膏作为铅离子的捕获剂，将铅离子沉淀分离。本发明操作简单，成本低廉，利用铁盐‑脱硫石膏体系快速去除EDTA‑Pb，达到以废治废的目的，在没有破坏有机物的情况下，实现了螯合态铅在5min内去除98％，具有良好的应用前景。
814
0
一种以过氧化氢为二次激发对象的等离子体活性炭再生方法，所属领域为环境工程中的固体废弃物处理领域。该方法要点是：将废弃活性炭置于反应室内，并将反应室内的温度控制在140～150℃；用能量密度7340～7740W/cm2的等离子照射反应室内的物料；活性炭所吸附的有机物在上述等离子的作用下40～70min内即可被分解为单质炭和原子态氢；以雾化的形式往反应室内均匀喷入废弃活性炭质量0.05～0.08倍过氧化氢，原子态的氢具有极强的还原性，能和双氧水反应瞬间生成水分子。
954
0

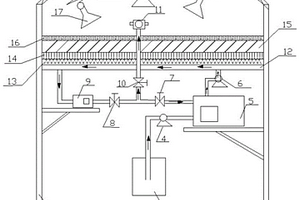

本发明适用于有机废弃物处理领域，提供一种覆盖膜式静态好氧堆肥处理系统，使用了主要由两层高品质抗拉强度高、防紫外线的聚酰胺纤维材料面料和一层e‑PTFE拉伸多孔透气膜组成的膜材料，堆肥槽中在堆肥物料表面覆盖这类膜材料后，膜材料可以从外部保护分解物，使其不受气候影响或被雨水淋湿，内部则形成了微生物在最短时间内将废弃物转换成高品质堆肥所需的气候环境，气味、灰尘、细菌和病菌留在里面，但空气和水蒸汽则可以出去，不仅提高了有机固体废弃物的堆肥发酵效率和效果，还有效减少堆肥过程温室气体和臭气的排放。
853
0
本发明涉及一种壳聚糖高分子复合膜及制备方法，特别是涉及一种DTC改性壳聚糖高分子复合膜的制备方法，该复合膜可用于高效去除工业废水中的重金属离子，其制备方法具体包括如下步骤：(1)壳聚糖乙酸溶液的配制。将脱乙酰度大于90％的壳聚糖溶于质量浓度1～5wt％乙酸水溶液中，静置后除去溶液中的固体杂质，得质量浓度1～10wt％的壳聚糖乙酸溶液；(2)交联剂溶液的配制。交联剂使用戊二醛，戊二醛水溶液质量浓度范围0.2～2wt％；(3)将壳聚糖乙酸溶液与交联剂溶液按质量比5～1∶1混合后涂覆在高分子支撑膜上，涂层厚度在0.1～0.25μm范围，使其发生交联反应；(4)将上述制备好的半成品膜与二硫化碳反应，加入的二硫化碳与壳聚糖的质量比为10～4∶1，使其表面接枝上二硫代氨基甲酸(DTC)，然后干燥，制成DTC改性壳聚糖高分子复合膜。本发明的有益效果为：DTC改性壳聚糖高分子复合膜，结合了高分子支撑膜的机械强度和稳定性的优势，同时兼具DTC壳聚糖优异的螯合重金属离子的性能，对重金属离子废水处理效果良好，直接浸泡吸附处理含重金属离子废水，操作简单，效果优异，且易于再生，可重复使用，大大降低了成本。
1123
0
本发明公开了一种用次氧化锌制取金属锌的方法，它包括以下步骤：(1)将次氧化锌粉加水混合，通过制粒装置制粒；(2)将次氧化锌颗粒送入焙烧窑中焙烧2‑3h，窑温300℃‑500℃；(3)次氧化锌颗粒冷却后加入浸出剂电解废液得到浸出液，液固体积质量比为(5‑8)∶1，控制pH值为5.2‑5.7，浸出温度40‑50℃，浸出时间为1‑2h；电解废液为含有稀硫酸的电解废液；(4)向浸出液中加入Fe粉置换除去As、Sb杂质，并过滤；(5)向滤液中加入双氧水，温度45‑65℃，维持0.5‑1h，过滤得到纯净的ZnSO4溶液，再电解即得锌锭。本发明社会环保效益明显、工艺简单，而且还具有成本低廉，能耗低的优点。
722
0
本发明提供一种减少中和渣的产生量，以及其减量化和资源化利用，提高中和渣的利用的方法，主要包括以下几个步骤：（1）将中和渣煅烧，温度控制在800-1200°C左右，煅烧两个小时，使中和渣中的主要成分分解，生成氧化钙；（2）将煅烧后的中和渣（主要成分是氧化钙）用于萃取废水等酸性废水的中和，另补充石灰，调节酸性废水的pH至6-9之间，反应充分后进行固液分离，固体为新产生的中和渣，新产生的中和渣重复步骤（1）中的过程；（3）重复步骤（2）的过程，如此循环煅烧2-10次；（4）将最后一次煅烧后的中和渣，用酸溶解，通过萃取工艺，回收其中的稀土元素。
736
0
本发明属于膜工程技术领域，涉及一种一价盐混合溶液的纳滤分离方法，另外，本发明还涉及一种颜料废水的脱盐、回用的方法。本发明采用纳滤膜成功地实现了溶液中CH3COO‑和Cl‑的分离，具有分离效果好的特点。采用上述的分离方法还可以实现颜料废水的处理和回用，废水首先经过脱色、固液分离、吸附、氧化处理后，然后将pH调成碱性，反应后的水通过超滤膜处理，超滤膜浓水回到pH调节池，淡水进入纳滤膜处理；纳滤膜产出淡水进入反渗透膜，产出浓水浓缩回用；反渗透膜浓水进入电渗析器，电渗析淡水回流作为反渗透膜进水，电渗析浓水进入蒸发器进行蒸发，蒸发浓缩的固体可作为工业级盐；整个过程中不排放水污染物。
964
0

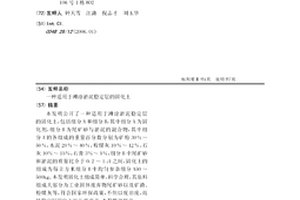

本发明公开了一种适用于滩涂淤泥稳定层的固化土，包括组分A和组分B，其中组分A为固化剂，组分B为尾矿砂与淤泥的混合物，其中组分A的各组成的重量百分数分别为矿粉30％～50％，水泥20％～40％，粉煤灰10％～12％，石灰10％～15％，石膏3％～5％，组分B中尾矿砂和淤泥的质量比介于0.2～1：1之间，固化土的组成为每立方米组分B中均匀参杂组分A50～500kg。本发明固化土组成简单，科学合理，其原料组成大部分为工业固体废弃物尾矿砂以及矿渣、粉煤灰等，符合国家环保政策，不但以废治废，而且稳定层固化土抗压强度高，水稳性能优良。
1066
0
本发明公开了苯醚甲环唑的生产工艺，包括以下步骤：醚化：将称好的对氯苯酚、固体氢氧化钾和计量过的间二氯苯投入醚化反应釜中，得到的醚化物转入下一工序；酰化：在室温下将上步得到的醚化物及少量三氯化铝和计量过的二氯甲烷一起加入酰化釜中搅拌混合，滴加乙酰氯进行反应，得到的酰化物转入下一工序；环合：在室温下向环合釜中投入上步的酰化物及计量好的丙二醇、环己烷，冷却水降温至室温后，将物料转入下一步工序；溴化：在室温下，将环合物料打入到溴化釜中，滴加溴素进行溴化，加水洗涤，洗涤废水送废水处理，得到的溴化物转入下一工序；缩合：在室温下，将上步得到的溴化物、三氮唑、片碱和二甲基亚砜一起投入缩合反应釜中。本发明缩短了工艺反应时间，提高了收率，三废少，实现清洁环保生产。
1003
0
本发明提供一种再生硬化水泥砂浆粉胶凝材料及其制备方法，该胶凝材料按质量份计含有以下成分：废弃硬化水泥砂浆55~75份、磷渣25~45份、氢氧化钠1.0~3.5份、水玻璃4~10份、酒石酸0.5~1.0份，减水剂0.5~1.2份和水25~35份；所述水玻璃的份量以水玻璃中的固体含量计，所述水包含水玻璃中带有的液态水。本发明的胶凝材料可直接利用废弃水泥混凝土中的砂浆或废弃水泥砂浆制品粉磨制得，制备过程无需将硬化水泥浆体与砂分离，方法简单，能耗低；所得胶凝材料凝结快、强度适中，收缩小、耐蚀性好。
1394
0
本发明是关于对以锆英砂为主要原料生产锆系列产品所得锆硅渣生产白碳黑工艺的改进,其特征是将锆硅渣加水粉碎、研磨,分离滤渣和滤液,滤渣返回锆生产,滤液加碱中和至pH5-7,分离沉淀物,并水洗至pH6.5～7,干燥、粉碎。较现有技术具有生产低成本,所得白碳黑质量好,比表面积大,能达到100m2/g,所得白碳黑各项指标可以达到国家标准。不仅彻底解决了长期困扰氧氯化锆生产固体废弃物处理问题,而且经济价值高,变废为宝,综合利用了资源。碱中和不仅有效避免了二次污染产生,尤其是加入硅酸钠中和,还使废酸充分得到利用,可以增加白碳黑的收得率,还可以避免加入其他碱源中和产生副产物,增加杂质含量及后续处理的不足。
1083
0
本发明公开了一种利用生活污泥裂解制气烧结生活污泥制备陶粒的方法，步骤包括：选取污水处理厂干化至含水率为20%‑25%、热值为1670—2500大卡的生活污泥用于固体废弃物中温裂解炉裂解制气；以干化至含水率为65%‑70%的生活污泥作为陶粒原料，以黏土、页岩、陶土、炉碴、矿碴、粉煤灰、重油为陶粒辅料；将原、辅料先后用辊齿式破碎机与双轴搅拌机破碎混合，然后送入对辊造粒机或圆盘造粒机制作胚料；利用裂解气作为旋转窑或竖立窑热源对坯料进行烧制；完成后用冷却机冷却即可得到陶粒产品。本发明裂解气的二噁英含量低于《危险废物焚烧污染控制标准》限值，所制陶粒重金属浸出浓度低于《危险废物鉴别标准浸出毒性鉴别》限值，环保效益、经济效益及社会效益突出。
1201
0

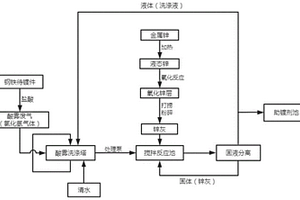

本发明公开了一种利用锌灰处理热镀锌前处理酸雾的工艺，涉及热镀锌领域；为了解决含盐废水委外处理时费用昂贵，且增加污染物排放量问题；具体包括如下步骤：酸雾废气经负压进行收集进入酸雾洗涤塔，酸雾洗涤塔内的洗涤液通过泵输送到塔顶进行循环喷淋与酸雾接触，洗涤液PH＝5～6，与酸雾废气中的氯化氢进行中和；将吸收接近饱和或已饱和的洗涤液，导入搅拌反应池，同时将锌灰加入搅拌反应池内与洗涤液搅拌反应，锌灰中的氧化锌与洗涤液中的氯化氢混合反应；与锌灰反应完成的洗涤液导入固液分离装置，所分离出的液体回流至酸雾洗涤塔内，循环使用；分离出来的固体返回前一道混合工序，重复使用。本发明节约费用且减少污染物的排放。
1101
0

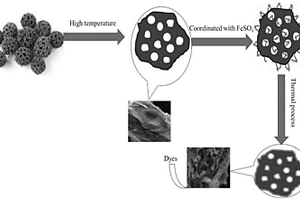

本发明公开了一种多孔性枫树球基生物质炭材料及其应用，所述的炭材料通过将枫树球清洗、干燥、研磨成粉；于450℃下高温处理1~5 h，将所得生物质炭浸泡在金属盐溶液内，静置24 h，过滤，将所得固体干燥后再置于500℃下高温处理1~5 h得到多孔性枫树球基生物质炭材料。本发明制备的生物质炭材料具有高效的吸附性能，表面修饰的金属氧化物在吸附印染废水中染料的同时，可加快染料的光降解，提高印染废水的可生化性。生物质炭吸附处理过的印染废水再经过生物处理技术降低可生化程度高的污染物。
1036
0

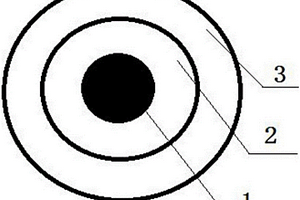

本发明公开了一种炉渣轻颗粒裹壳免烧陶粒及其制备方法，它包括炉渣轻颗粒陶核(1)，包裹在陶核(1)外周的裹壳粉料层(2)和包裹在裹壳粉料层(2)外周的增强和抗碳化面料层(3)；炉渣轻颗粒陶核(1)为粒径为3～15mm的炉渣轻颗粒。本发明充分利用燃煤炉渣、粉煤灰、高炉矿渣等工业固体废弃物作为主要原料，变废为宝，用免烧浇结工艺替代原有的烧结工艺生产陶粒，可节约土地、矿山资源，综合利用工业废物，减少碳排放，对环境保护具有重要意义。本发明制备得到的炉渣轻颗粒裹壳免烧陶粒容重轻、强度高，保温隔声性能好、抗震性能好，成本低，实用性强。
1144
0
本发明公开了一种铬渣中重金属铬的固化/稳定化方法，包括（1）对铬渣进行干燥，干燥后添加抗坏血酸，再加水搅拌，将铬渣烘干，得到解毒后的铬渣；（2）对高炉矿渣进行干燥，干燥后进行球磨处理，过筛，得到颗粒尺寸均匀的高炉矿渣；（3）向复合激发剂加水制取复合激发剂溶液，再将高炉矿渣、解毒后的铬渣混合均匀后加入复合激发剂溶液，搅拌均匀，再进行入模、固化、脱模及养护；按质量份计，所述铬渣10～50份，高炉矿渣45～81份，复合激发剂为5～9份。该制备方法操作简单，制备的胶凝材料具有优异的力学性能，不仅能减少高炉矿渣等工业固体废弃物的堆存产生的环境问题，还能有效固化铬渣中重金属铬的浸出，实现以废治废的目的。
1018
0
本发明公开了一种早春黄瓜壮苗培育方法，属于农业育苗栽培技术领域。先对黄瓜种子进行催芽处理，然后播种在育苗床中进行育苗工作，播种后控制好育苗床的温度、湿度和光照。本发明有针对性的设置黄瓜育苗用育苗床，配制营养成分全面的黄瓜育苗基质，满足黄瓜育苗过程中的养分需求，提高黄瓜育苗的出芽率和成活率，提高黄瓜苗的健康状况。本发明育苗基质利用农业废弃物秸秆、工业生产的有机固体废弃物果桑酒渣、醋糟，不仅可以有效解决有机废弃物的处理问题，还可以减少草炭的使用，更加环保，同时降低了成本，同时添加杀菌剂及植物生长刺激素，可有效减少幼苗的发病率，提高后期植株的抗病能力，制备方法简单、操作方便、适宜推广应用。
1098
0
一种耐磨复合材料及其制备方法，涉及材料技术领域，包括以下质量份数的各个组分：硅酸盐水泥熟料10-20份、废石膏3-5份、竹屑5-12份、锯末5-10份、棉籽壳3-8份、弹性高分子乳液25-40份、无机填料10-20份、钛白粉3-7份、固化剂2.5-4份和水15-25份。一种耐磨复合材料的制备方法，将竹屑、锯末和棉籽壳进行粉碎处理之后与其他固体组分混合研磨，然后加入液态组分混合静置。本发明提供的耐磨复合材料，具有硬度高、强度大，耐磨性能优良的特点，同时利用了多种废弃物，降低了成本，提高了性能，且实现了一种废弃资源再利用的途径，是一种非常理想的耐磨复合材料。
903
0

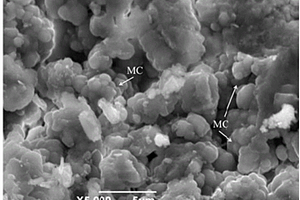

镁钙碳酸盐胶凝材料及其制备方法，所述胶凝材料由工业碱性废渣、活性氧化镁和水泥经CO2碳化制备而得，所述组分按质量百分比计，60%≤工业碱性废渣≤100%，0≤水泥≤20%，0≤活性氧化镁≤20%。利用大量固体废弃物、环保、成本低、产品抗折强度和抗压强度优异，资源化利用了温室气体CO2，促进建材行业的节能减排。
820
0
本发明涉及一种硝基苯焦油回收利用的方法，采用固液分离的方式将粗硝基苯中的硝基酚盐除去，除去酚盐后的硝基苯焦油重新进入硝基苯精制系统回收其中的硝基苯，含有硝基酚盐的固体废渣作为危废焚烧处理。采用本发明技术，硝基苯焦油中的酚盐从3000‑4000ppm降低到50ppm以下，可以直接进入硝基苯精制系统回收硝基苯。系统硝基苯焦油作为危废的处理量降为原来的十分之一。
1080
0
本发明公开了一种除尘式气体换热器，其为矩形的壳体，壳体的两端分别为进气口和排气口，壳体的顶部设有冷却水进水管，壳体的中部设有气体传输仓，气体传输仓的中部设有次级滤网，次级滤网与进气口之间设有水幕除尘槽，次级滤网与出气口之间设有换热冷却管路，水幕除尘槽的顶部连通有冷却水进水管，水幕除尘槽的顶部均匀分布有多个向下的喷头结构，水幕除尘槽的底部设有冷却水收集槽，冷却水收集槽的底部通过传输管路连接在换热冷却管路上，换热冷却管路的顶部设有冷却水出水口；本发明不仅可以去除工业废气中多余的固体粉尘，方便对废弃中的能量进行综合利用；同时对粉尘中能量也进行了吸收，提高了废气中各种组分的能量利用率，提高了换热器的工作效率，方便清理和维护。
1104
0

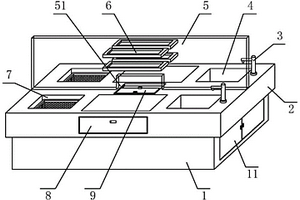

本发明公开了一种多功能中央试验台，包括底座，底座的顶端固定安装有工作台，工作台的顶端开凿有两个清洗池和两个固液分离池，工作台的顶端固定安装有两个水龙头，工作台的顶端安装有玻璃隔板，工作台的顶端嵌入并滑动安装有转运板，工作台上滑动安装有两个抽屉盒，底座内放置有废液收集盒，本发明将试验器材中的废料倒入固液分离池中，便于对固体和液体废料进行分类收集，将清洗后的器材放置在抽屉盒内，通过烘干灯管对抽屉盒内的器材进行烘干加热，加快器材内壁粘附的水干燥的效率，在后续的试验中，能够再次使用清洗后的器材，防止器材内壁的水影响试验结果，本试验台功能多样，为试验作业提高了极大的便捷性，大大提高了试验作业的效率。
中冶有色为您提供最新的江苏有色金属固/危废处置技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年05月16日 ~ 18日
