一种极耳纠偏装置,属于锂离子电池封装技术领域。所述装置包括升降平台机构、水平驱动机构和纠偏机构;所述水平驱动机构固定在升降平台机构上,所述纠偏机构设置在水平驱动机构的前端,所述升降平台机构用于控制水平驱动机构上下运动,所述水平驱动机构用于控制纠偏机构的前后运动;本实用新型的优点为:本实用新型在卷芯入壳后,顶封前的盖板闭合工位增加独立的纠偏机构,卷芯入壳后,转盘转到盖板闭合工位,先由纠偏机构对极耳进行纠偏,纠偏后盖板再闭合紧,将卷芯压紧固定在膜壳里面,最后转到顶封工位,对电芯进行顶封。避免了目前盖板闭合后纠偏导致纠偏失效的问题,提高了生产良率,降低了生产成本,能有效解决纠偏失效的问题。

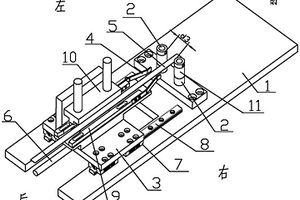

一种极耳裁切前纠偏机构,涉及锂离子电池技术领域,具体方案如下:一种极耳裁切前纠偏机构,包括底板、两个限位柱、极耳放置台和两个纠偏夹板,所述两个限位柱左右平行设置并均竖直固定在底板上,所述极耳放置台位于两个限位柱的后方并滑动连接在底板上,所述两个纠偏夹板左右对称设置,所述两个纠偏夹板的后端分别固定在底板前端的左右两侧,两个纠偏夹板的前端的相对距离d1小于后端的相对距离d2,两个限位柱的相对距离d3满足d1<d3<d2,极耳放置在极耳放置台上并位于两个纠偏夹板之间和两个限位柱之间。在极耳倒圆角裁切前,本实用新型对极耳金属带的位置进行纠偏,实现极耳的精准定位,避免裁切不规整,倒圆角产生尖角的问题。
一种电池OCV测试机及测试总装,属于锂离子电池设备制造领域,具体方案如下:一种电池OCV测试机,包括料框放置板、底板、OCV测试机构和顶升气缸,所述测试机构安装在底板上,所述顶升气缸安装在所述底板上并位于所述测试机构的一侧,所述顶升气缸的气缸杆竖直朝上设置并与所述料框放置板连接,所述料框放置板位于测试机构的上方,放置电池的料框放置在料框放置板上,所述料框放置板设置为中空结构,料框的底部设置为镂空结构,电池放置在料框内部,电池的极耳朝下设置并伸出料框并通过测试机构测试。本实用新型换型时间≤0.5小时(单人),能稳定生产,换型简便,整线产能≥15PPM。

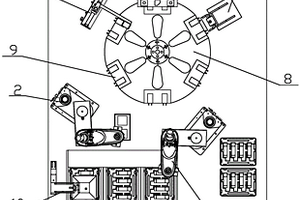

本实用新型提供一种柔性自动OCV测试机,属于锂离子电池设备制造领域,具体方案如下:一种柔性自动OCV测试机,包括上料机构、上料机器人、扫码机、极耳整形机、OCV测试机、下料机器人、下料机构和旋转台,所述旋转台的上表面圆周处均布设置有若干个电池放置工位,所述上料机构、扫码机、极耳整形机、OCV测试机和下料机构沿旋转台的旋转方向依次安装在旋转台的周边,并对应一个电池放置工位,所述上料机器人的机械手往复摆动于上料机构和上料机构相对应的电池放置工位之间,所述下料机器人的机械手往复摆动于下料机构相对应的电池放置工位和下料机构之间。本实用新型可以柔性生产,一键换型实现全自动生产,效率高,节省人力成本。
本实用新型涉及锂电池包装生产设备领域,特别涉及一种向电池套胶管的垫片输送装置。自动套胶管装置,包括拉胶棒,其伸入胶管端部;送料夹,其可开合地位于拉胶棒中部;拉胶开夹器,控制送料夹的开启与闭合;压拉胶棒块,其横向压在拉胶棒顶端的侧部;套胶棒,其为圆柱状、位于拉胶棒的正上方,所述套胶棒上套有压胶套,所述套胶棒固定连接一套胶棒轴;可升降的压上胶轴,其位于所述套胶棒轴的正上方;套胶摆杆,其固定连接所述套胶棒轴;压胶套顶轴,其固定连接所述套胶摆杆;切胶刀,其位于所述套胶棒和所述拉胶棒之间;力传导机构;驱动电机,通过所述力传导机构带动所述压胶套轴旋转、所述压上胶轴升降、所述拉胶开夹器开闭。该装置可实现自动送胶管和将胶管套入电池。

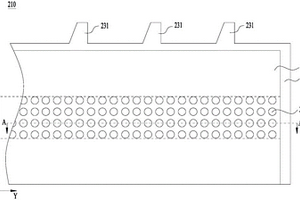

本实用新型提供一种负极片及电池,其中,负极片包括负极集流体、负极活性物质层和胶贴;所述负极集流体包括相对的第一侧面和第二侧面,所述第一侧面和所述第二侧面中的至少一侧面设置有所述负极活性物质层;所述胶贴具有通孔结构;所述胶贴设置于所述第一侧面和第二侧面中的一侧面中靠近电池卷芯的中心的一端,所述胶贴用于填平正极片与所述负极片靠近所述电池卷芯的中心的一端的缝隙。本实用新型实施例提高电池在电芯内圈的平整度,减小电池在循环膨胀过程中因受力不均导致的膨胀变形,也减小了因边缘析锂导致的容量衰减和电池失效,进而提升了电池的使用效果。
本实用新型公开了一种外耳道疾病治疗仪,包括前壳体和后壳体,雾化组件、吹风组件,电路板,锂电池;前壳体顶部开设有两个孔,分别是喷雾通道孔和送风通道孔;前壳体前侧面分别设有电源开关、雾化组件和吹风组件的控制按钮;后壳体开设有充电接口;雾化组件包括药液箱、超声雾化片、喷雾通道、喷雾导管和喷雾头;吹风组件包括出风头、出风导管、送风通道、驱动电机、电机支架,斜流增压叶轮和网面底壳;本实用新型设计一种外耳道疾病治疗仪,不仅能够方便患者使用,且治疗效果好,同时用药后,不导致外耳道积水和潮湿不干爽,进而避免诱发外耳道炎症疾病。

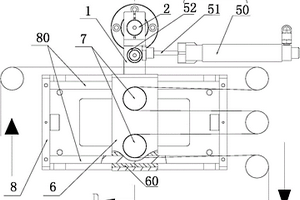

本实用新型提供了一种极片辊压装置,其包括轧辊组件、支撑组件以及反弹烤箱,轧辊组件包括上轧辊和下轧辊,以通过上轧辊和下轧辊对极片进行辊压;支撑组件设置在极片的传动路径上,以对极片进行支撑;通过在极片的传动路径上设置反弹烤箱,并将该反弹烤箱设置在轧辊组件的下游,以在极片穿过反弹烤箱时通过反弹烤箱对极片进行烘烤,即经过轧辊组件的辊压作用后的极片能够在其传动的过程中通过反弹烤箱来对其进行烘烤,这就避免了辊压后的单独的烘烤工序,也就是使用本极片辊压装置能够实现对经过一次辊压后的极片直接进行二次辊压,从而缩短了极片的前段制造工序时间,进而缩短了整个锂电池的制作周期。

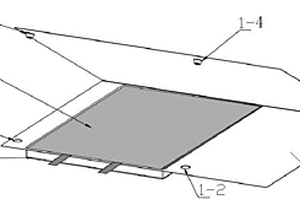

本实用新型记载了一种铝塑膜壳及铝塑膜壳冲压成型装置,属于锂离子电池设备技术领域,具体方案为:一种铝塑膜壳,所述铝塑膜壳为设置有腔体的铝塑膜,所述铝塑膜对称分为左右两部分,所述腔体位于所述铝塑膜的右边部分,所述铝塑膜的右边部分位于腔体的外侧设置有至少一个凸起Ⅰ和/或至少一个凹槽Ⅱ,所述铝塑膜的左边部分设置有至少一个凹槽Ⅰ和/或至少一个凸起Ⅱ,所述凸起Ⅰ与凹槽Ⅰ左右对称设置并相互嵌合,所述凹槽Ⅱ和凸起Ⅱ左右对称设置并相互嵌合。在顶部封装时,铝塑膜壳沿中心线左右折叠,将凸起和凹槽对齐,防止发生膜壳的相对滑动而造成的膜壳错位,降低外观不良率,降低封装失败的风险。

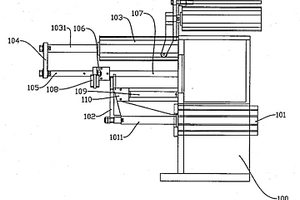

本实用新型公开的卷绕机的张力机构,应用于锂离子电池芯卷绕或需要张力控制的卷绕设备中,它包括摆臂、转轴、轴承座、电位器和恒压装置,所述转轴通过轴承座安装于机体上,摆臂的上端部固定在转轴的前端上,恒压装置恒张力推动转轴前端的摆臂偏转一定的角度,轴承座后侧安装有用于监测转轴转动位的电位器;所述摆臂下端活动连接有一滑座,滑座上安装有至少一个与转轴的轴线平行设置的张力滚轮,滑座后侧设置有滑座架,滑座架上设有至少一个限定滑座及其上的张力滚轮左右平行移动的导向滑杆,滑座上安装有与导向滑杆滑动配合的直线轴承。

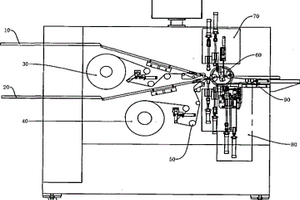

本实用新型涉及一种锂电池卷绕机。电池卷绕机,包括极片输送机构、张力机构、隔膜送料机构、卷针机构、卷针驱动机构和贴胶机构;其中,第一卷针的固定条块和第二卷针的固定条块在两者相对应的内侧边缘位置开有凹槽,该凹槽边缘具有渐变的曲率半径;所述卷针机构还包括调节销,所述针柄通过调节销连接上述固定条块;所述调节销插入上述两凹槽之间,调节销插入两凹槽部分的截面与两凹槽所围成区域形状及大小相同;第一卷针的固定条块和第二卷针的固定条块在两者相对应的位置还设有导向槽,针柄上有插入所述两个导向槽的两个导向杆。上述电池卷绕机的卷针机构可使得两卷针所形成的组合宽度或周长发生变化。

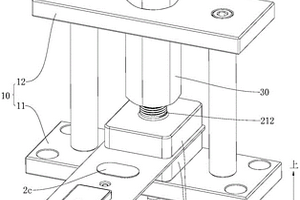

本申请涉及一种气密性检测装置,属于锂电池气密性检测技术领域,所述气密性检测装置包括:支架;夹紧装置,夹紧装置设于支架上,夹紧装置包括第一盖板和第二盖板,第一盖板和第二盖板之间限定出气压空间,当电池顶盖放置于第一盖板和第二盖板之间时,电池顶盖将气压空间分隔成互相独立的第一气压空间和第二气压空间,电池顶盖的正极柱的焊接缝、负极柱的焊接缝和防爆阀中的一个位于气压空间内;驱动件,驱动件可转动地设于支架上,驱动件与第一盖板螺纹连接,驱动件用于通过转动使得第一盖板移动从而靠近或远离第二盖板,其中,第一气压空间和第二气压空间中的一个用于与充气组件和/或气压检测装置连通。根据本实用新型的检测装置,结构简单。
本实用新型在锂电池化成分容领域,为减少电流探针清洗时清洗液的飞溅,公开了一种具有防泄漏功能的电流探针清洗组件,包括:水槽,上端设置有开口;第二盖板,设置在开口处,第二盖板开设有第一通孔;弹性件,连接第二盖板,弹性件用于带动第二盖板向上运动;应用本实用新型的具有防泄漏功能的电流探针清洗组件,能够有效减少清洗液的飞溅。

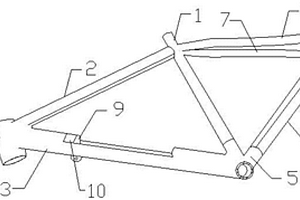

本实用新型公开了一种新隐藏式电动山地车车架,电动自行车锂电池内置于车架下管,控制器集线盒内置于车架下管上部分,整体外观简结,美观;下管内置电池和控制器的设计,不影响车架强度前提下,车架更轻;电池盒便捷快拆,轻易取出来拿到楼上去充电,同时电池盒带锁能起到防盗作用;电池盒容易取出,方便维护、更换,电池置于车架下管处,重心更低,车子骑行更稳,该隐藏式电动山地车车架具有使用寿命长、结构简单、美观的优点,具有广阔的市场前。
本实用新型提出一种双麦功能的蓝牙助听器系统,包括蓝牙助听耳机和收纳盒,该蓝牙助听耳机与收纳盒之间蓝牙连接;该收纳盒包括盒体,盒体内设有与蓝牙助听耳机外形相符的容置凹位,该盒体内置有控制板、电源板和可充锂电池,该控制板集成有拾音模块和蓝牙模块,由该拾音模块拾声后再经由该蓝牙模块传送至蓝牙助听耳机,该容置凹位内设有金属电极以与该蓝牙助听耳机上外露的电极相接触实现供电,该金属电极连接至该电源板,该电源板集成有电源管理模块及与该电源管理模块连接的充电接口。本实用新型收纳盒内置有拾音模块,与蓝牙助听耳机相配合,满足听力障碍者的日常对话和电话通话的需求。

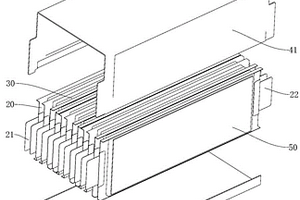

本申请涉及一种电池模组、电池箱以及车辆,属于锂电池技术领域,所述电池模组包括固定壳,固定壳限定出容纳腔,多个电芯沿厚度方向依次排布设于容纳腔中,每一对相邻的电芯之间均设有弹性件,弹性件与电芯贴合,电芯与固定壳的内壁面之间设有缓冲件,固定壳上与电芯的大面相对的至少一侧侧壁上设有至少一个朝向电芯凹陷的凹槽,凹槽靠近电芯的一侧的至少部分与电芯接触。根据本实用新型的电池模组,通过弹性件缓冲电芯体积变化时的膨胀量,同时通过凹槽对电芯的限制,为电芯提供一定的约束力,从而在一定程度上能够限制电芯的膨胀,有效地控制电池模组的尺寸变化,可以延缓电芯电性能的衰减。
本实用新型公开了一种工业余热回收热泵系统,包括蒸发器、吸收器、热交换器、蒸汽发生器、冷凝器、熔盐储罐、热泵机组和板式换热器,形成溴化锂溶液换热回路和形成热媒水换热回路,以将工业余热回收、吸收式热泵与盐储能技术相结合,能够有效利用低品位热能,减少能源浪费,保护环境,利用多种清洁能源及储能系统,白天采用空气源热泵技术对盐储能系统进行加热,完成能量储存,晚上利用夜间的低谷电完成盐储能系统的蓄热,大幅度提高低谷电的利用率,显著降低运行成本,大幅度减少资源浪费,降低运行成本。
本实用新型公开了一种便携式裂隙灯显微镜,包括显微镜主体、透镜组和光源装置,所述显微镜主体底部设有安装座,所述安装座顶部设有透镜组,所述安装座连接端设有光源装置,所述光源装置与安装座连接处设有防尘垫圈,所述光源装置底侧内部设有锂电池,所述光源装置中部外壁设有微调圈,所述光源装置中间内部设有LED光源,所述LED光源顶部设有光路传导装置,所述光路传导装置输出端设有全反射镜面,所述全反射镜面设置于光源装置顶部,所述显微镜主体与光源装置外部均设有存储箱,本实用新型使裂隙灯便于携带,并具备一定的抗震、防尘能力,以便基层医疗工作的开展,为基层医疗开展、普及眼科医疗服务提供了良好基础。
一种电池柔性尺寸测量机,属于锂离子电池设备制造领域,具体方案如下:一种电池柔性尺寸测量机,包括工作台和从前至后依次安装在工作台上的上料机构、中转工位、PPG测厚机构、尺寸测量机构和下料机构,所述上料机构的左或右侧安装有上料机器人,所述上料机器人的机械手往复摆动于上料机构与中转工位之间,所述PPG测厚机构的左或右侧安装有搬运机器人,所述搬运机器人的机械手将电池从中转工位依次搬运至PPG测厚机构的测量工位、尺寸测量机构的测量工位和下料机构。本实用新型换型时间≤0.5小时,整线产能≥15PPM;焊接良率达99%。

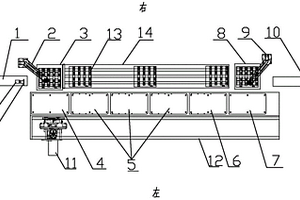

本实用新型提供一种软包蓝牙电池自动热压化成机,属于锂离子电池设备制造领域,具体方案如下:一种软包蓝牙电池自动热压化成机,上料机器人的机械手往复运动于上料流水线与上料工位之间,上料工位设置在上料夹具的右侧,上料夹具、热压化成夹具、冷压夹具、下料夹具从前至后依次并列设置,下料工位设置在下料夹具的右侧,下料机器人的机械手往复运动于下料工位与下料流水线,倍速链Ⅰ设置在上料工位和下料工位之间,移载小车轨道与倍速链Ⅰ相互平行且位于上料夹具和下料夹具的左侧,移载小车滑动设置在移载小车轨道上,托盘治具在倍速链Ⅰ、倍速链Ⅱ、倍速链Ⅲ上转运。自动热压化成机代替人工操作,节省人工成本,实现自动化,提高了效率。
本实用新型公开了一种防物料粘结的搅拌罐,包括有不锈钢材质的罐体以及搅拌装置,所述搅拌装置包括有主轴以及连接在主轴上的二组径向布置的搅拌横杆,所述二组搅拌横杆的两端各连接有一搅拌板,所述搅拌板与主轴平行布置,所述二组搅拌横杆与搅拌板布置在同一平面,所述搅拌板与罐体内壁的距离设为10‑20mm,所述搅拌板上沿轴向设置有多个均布的圆形通孔;所述主轴的下端连接有二个对称布置的弧形板,所述弧形板与罐体的内腔底面相适配并且两者之间的距离设为20‑30mm;所述主轴上部设置有用于分散锂盐的分散盘,主轴上端穿出罐体外连接有驱动电机。
本实用新型涉及卷绕机技术领域,具体为卷绕机用透明胶带定位调节装置,包括安装机架,所述安装机架的内部设置有驱动轴,所述驱动轴上安装有胶带套设杆。本实用新型通过设置有调节螺纹槽、调节螺纹杆、第一安装座、第二安装座和张力调节辊,在实际使用中,通过把手顺时针转动调节螺纹杆,调节螺纹杆会带动张力调节辊向上顶升,从而增加胶带本体的张力,反之,通过把手逆时针转动调节螺纹杆,调节螺纹杆则会带动张力调节辊下沉,从而减小胶带本体的张力,通过上述结构设置,解决了现有技术中卷绕机大多不具有张力调节结构,卷绕机带动透明绝缘胶带对锂电池进行缠绕处理时,容易导致胶带出现断裂现象的问题,且本实用新型的结构简单,易于推广。
一种取料工具,包括:内部具有一密封腔的吸盘座,所述吸盘座上设置有与所述密封腔连通的通气孔,所述通气孔与吸盘座外部相通;设置于所述吸盘座底部的吸盘,所述吸盘与所述密封腔连通;可沿自身轴向往复移动的排气活塞,所述排气活塞的一端穿过所述通气孔伸入所述密封腔中,所述排气活塞的位于所述密封腔内的端部设置有密封部,所述密封部的外径至少大于所述通气孔的内径;使所述密封部紧靠所述通气孔的复位弹簧。采用本实用新型来取放电芯,不仅方便电芯的外观检查以及电芯的流转,还可以避免各工序操作人员用手直接取电芯时或直接将电芯从吸盘上拔下时对软包锂离子电芯可能造成的内部或外部损伤,提高了产品的良率。
本实用新型公开了光控相框,属于相框装置领域。光控相框,包括相框本体,相框本体内部连接有LED灯条,相框本体外壁连接有笔筒,笔筒底部连接有笔筒座,笔筒座内部开凿有空腔,空腔内部连接有电池,笔筒座底部连接有连杆,连杆远离笔筒座底部的一端与底座相连,笔筒座外壁连接有光敏传感器,光敏传感器和电池电性相连;本实用新型通过使用无线充电和锂电池蓄能,从而使得相框续航时间长,相框发光发亮时间长,不影响时尚美观,通过LED灯条的设置,从而使得黑暗环境下,相框可以独具亮点,同时在灯光衬托下更显出照片的美丽,通过笔筒的设置从而使得相框更具实用性。
本实用新型提供了一种焊缝检测夹具,所述焊缝检测夹具用于检测锂离子电池的极板与注液嘴之间的焊缝质量,所述焊缝检测夹具包括:工作台,所述工作台具有进气口及定位孔,所述注液嘴能够放入所述定位孔中,所述进气口与所述定位孔连通;供气装置,包括气源及连接管,所述连接管的一端与所述气源连通,所述连接管的另一端与所述进气口连通;所述气源中的气体经所述连接管进入到所述工作台中,并经由所述定位孔通过所述极板与所述注液嘴之间的焊缝。利用压缩的气体比仅凭自身重力作用的液体更容易通过细微的孔洞,使得焊缝的质量检测更加容易,提高检测效率,彻底解决液体不容易渗出,从而导致误判的问题。
本实用新型提供了一种参比电极和三电极电池,参比电极包括金属丝导线和包覆在金属丝导线上的包覆层,包覆层包括依次相连的第一包覆层和第二包覆层,金属丝导线向第二包覆层的方向延伸,并在背离第一包覆层的一端形成裸金属丝导线,第一包覆层用于与电芯连接,第二包覆层和裸金属丝导线均位于电芯外,且裸金属丝导线用于与外部检测电路连接,第二包覆层包括包覆在金属丝导线表面的绝缘层。本实用新型能够避免在封装时,金属丝导线与铝塑膜壳体的铝层直接接触,避免铝塑膜壳体的腐蚀和金属丝导线上的镀锂减少,影响电压的异常,不仅有利于提升参比电极对电位测试的准确性,也提升了电池的安全性能。
