全部
▼
热搜：
1055
0

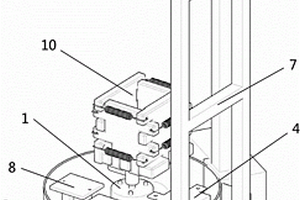

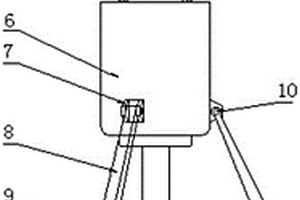

一种电动垂直滚筒式接地线收放装置，其特征在于，包括一个空腔体(2)和连接在空腔体(2)一侧、底部并支撑空腔体(2)的外置拉杆(7)，绕线器(6)安置于空腔体(2)外侧，并与外置拉杆(7)连接；在空腔体(2)内分别设有主直流电机(1)、锂电池(3)、电机控制器(4)、限位行程开关和继电器组(8)等；本发明的有益效果是：优化了变电站值班员收、放接地线的方法，为其提供一种电动垂直滚筒式接地线收放装置，降低搬运、收放接电线过程中的作业风险，节省时间，提高工作效率。减轻了收线器的重量和体积，便携性增强；本发明使用四面弹簧底座进行接地线杆的固定，并在上方增加固定装置，使接地线在旋转时更加稳定。
622
0
本发明公开一种纳米氟化钴/C正极材料的制备方法，属于锂离子电池技术领域；本发明所述方法将一定量的草酸钴和过量的粉末状聚四氟乙烯充分混合研磨，将均匀混合物装入氧化铝坩埚,在氩气环境下焙烧；其焙烧温度为500~650℃，保温温度为1~3h。焙烧完成后，随炉冷却到室温，得到焙烧产物即为氟化钴/C；将产物取出，研磨后得到细小的纳米氟化钴/C粉末。本发明所述方法制备得到的纳米氟化钴/C具有粒度小、均匀、炭紧密包覆氟化亚铁等优点，焙烧过程中的保温时间较短，保证颗粒均匀细小，避免其长大。
621
0

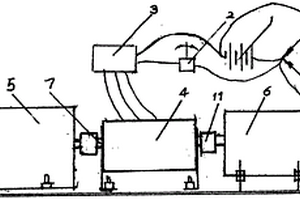

本发明涉及一种产生电力的机器，尤其是用石墨烯或者锂离子、超级电容蓄电池(1)，供电给中置电动机(4)旋转，带动大功率励磁生电机(5)的转子(13)和小功率励磁生电机(6)的转子(15)旋转，在大功率励磁生电机定子(14)的线圈中产生三相交流电，供给用户使用；在小功率励磁生电机定子(16)的线圈中产生单相交流电，经过整流器(10)整流成直流电，供给蓄电池(1)充电，使蓄电池(1)随时充满电量，永续不断地供电给中置电动机(4)持续旋转，带动大功率励磁生电机(5)转子(13)持续旋转，在大功率励磁生电机(5)的定子(14)的线圈中，永续不断地产生电，成为励磁生电机。
757
0

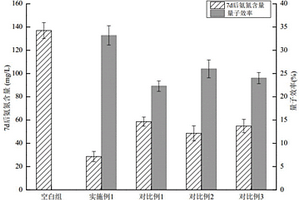

本发明提供量子水处理基材，涉及水生态环境处理技术领域，该基材的原料包括：光催化材料前驱体，上述前驱体以石墨烯、乙酸锌和乙酸镁为原料，利用共沉淀法制得；介质材料，上述介质材料由负离子粉、铌酸锂和环氧树脂经活化剂活化制得，上述活化采用球磨活化；以及，粘土、粉煤灰、稀土化合物、金属氧化物和托玛琳石；上述各原料的粒径不高于3μm。该基材的制备方法包括：提供光催化材料前驱体；提供介质材料；提供保护气氛，并将量子水处理基材的各原料混合球磨后，压制成坯体，经煅烧、冷却制得；上述坯体厚度不低于50mm。本发明提供的基材具有良好的耐冲击性能，储能能力强，量子效率和利用效率高，使用寿命长，污水处理效率高。
736
0
一种红色长余辉发光材料及其制备，以Gd2O2S为基质，Eu3+为激活剂，适量掺杂TiO2， MgO与TiO2共掺杂，SiO2与TiO2共掺杂。其组成为Gd2O2S : Eu3+，Ti4+；Gd2O2S : Eu3+， Mg2+，Ti4+或Gd2O2S : Eu3+，Si4+，Ti4+。制备该发光材料的各原料的质量百分含量分别为： 氧化钆：32.27％～33.98％，氧化铕：1.02％～2.73％，硫磺：32.0％～38.0％，无水碳酸钠：23.1％～ 28.2％，碳酸锂：3.9％～4.8％，氧化镁：0～0.58％，二氧化硅：0～0.87％，二氧化钛：0.19％～ 1.15％，并且氧化钆与氧化铕的摩尔比：n(Gd#-[2O3)]∶n(Eu#-[2O3)]＝11.50～32.33。焙烧温度1240℃～ 1280℃，保温2.0～3.0h。该发光材料的发射峰值约627nm。经过紫外灯或可见光(如太阳光 和日光灯)照射，具有显著的明亮纯正的红色长余辉发光特性。可用于应急指示灯，如公共场 所停电时，人群疏散的安全出口指示，消防通道标志及其它特定场合的红色警示等。
934
0
本发明公开一种纳米三硫化钨的制备方法，向氨水中缓慢加入三氧化钨，搅拌均匀，再加入硫代乙酰胺，搅拌至完全溶解；将混合液脱气密封后，在160~200℃下反应20~30h，冷却至室温后，在40~60℃下真空干燥4~8h；再在氩气保护气氛下200~250℃保温1~4h，冷却后得到纳米三硫化钨。制得的纳米三硫化钨可作为锂电池负极材料。本发明在低温下合成三硫化钨，避免了高温下氧化钨杂相的出现，纯度高，且本方法的产率较高，环境污染更小，材料的结构和性能也较为突出。
955
0
目前我军单兵配发的水壶仅具有储存饮用水的功能，而不具备给水壶内部的饮用水消毒的作用，因此如果部队在野外或敌区将很难将得到的饮用水及时消毒以确保用水安全。除此之外，部队长时间在野外训练或作战，普通军用水壶内即使存放干净的饮用水，其在复杂环境下也很难保证不受到外界污染源的污染，而污染后普通水壶却不能为这些水消毒。因此本发明提供了一种利用太阳能供电的紫外线消毒军用水壶，其利用外表安装的太阳能电池发电，供给其内部的LED紫外线灯为存储在其内部的饮用水消毒，其具有制造简单、价格低廉，实用性强等特点。
本发明公开了一种基于超分子的超宽工作温度范围的水系碱性电解液及其应用，所述水系碱性电解液是由溶质和溶剂两部分混合形成的溶液；所述溶质为碱金属氢氧化物中的一种或二种以上，所述碱金属氢氧化物为氢氧化锂、氢氧化钠、氢氧化钾、氢氧化铷或氢氧化铯；所述溶剂是由水和二甲基亚砜组成的超分子溶剂。本发明基于超分子的超宽工作温度范围的水系碱性电解液具有极宽的工作温度范围‑70℃～100℃，且性能相对稳定，能大大增加基于水系碱性电解液的超级电容器和电池等电化学储能器件的全天、全季节以及极端温度领域适用性。
917
0
发明公开一种酸性铜印刷线路板蚀刻废液中铜离子的回收方法及应用，通过液相沉积法将酸性铜印刷线路板蚀刻废液中的铜离子以具有高经济附加值苯丙氨酸铜的形式回收，然后将回收得到的苯丙氨酸铜作为负极活性材料应用于锂离子电池，并以恒流充/放电法测试其充放电性能及循环稳定性；本发明不仅能有效地回收酸性铜印刷线路板蚀刻废液中的铜离子，变废为宝，减少环境污染，有利于电池工业的绿色生产与生态环境的可持续发展，而且制备工艺简单，重复性好，有利于批量生产。
633
0
本发明公开一种掺钴的纳米氧化钨负极材料的制备方法，属于锂离子电池技术领域；本发明所述方法为将偏钨酸铵、硝酸钴、二甲基咪唑加入去离子水中配制成混合溶液，然后用超声波发生器振动分散，并调节PH值到1~2，之后将溶液转移至不锈钢反应釜中，在170℃下反应4~6天，并自然冷却到室温；过滤，用去离子水与酒精洗涤数次，干燥；将干燥后的均匀均匀粉末物装入氧化铝坩埚，并置于气氛炉中，在空气环境下焙烧；其焙烧温度为500~600℃，保温温度为1~2h。焙烧完成后，随炉冷却到室温，得到焙烧产物即为掺钴的纳米氧化钨材料；将产物取出，研磨后得到细小的掺钴的纳米氧化钨粉末。本发明所述方法制备得到的掺钴的纳米氧化钨具有粒度小、均匀、等优点；焙烧过程中的保温时间较短，保证颗粒均匀细小，避免其长大。
1003
0
本发明涉及一种多孔硅/石墨烯复合材料的制备方法，属于锂离子电池技术领域。首先将稻壳酸洗，然后低温有氧或无氧热解获得热解稻壳；将热解稻壳浸渍过渡金属盐溶液，然后高温催化碳化，得到催化碳化稻壳；催化碳化稻壳低温氧化，然后与还原性金属混合，在无氧条件下进行高温金属热还原，然后对还原产物酸洗，得到多孔硅/石墨烯复合材料。通过该方法制备得到的多孔硅/石墨烯复合材料具有容量密度大，倍率性能好，首次库伦效率高，循环性能稳定等特点。
644
0
本发明公开了一种辅助呼吸式防毒面具，涉及安全防护技术领域。包括防毒面具主体，防毒面具主体包括面具壳体和安装在面具壳体上部的面罩，面具壳体外部中央安装有排气装置，排气装置包括安装部和位于安装部顶端的顶盖部，安装部中央设置有通气孔，通气孔内部设置有排风扇，安装部内安装有锂电池以及控制件，顶盖部侧面设置有用于调节排风扇风速的按钮和电源开关；面具壳体位于排气装置两侧设置有进气过滤装置。本发明通过排气装置，可以主动将呼吸口罩内部的气体抽出，外部的新鲜空气更容易进入呼吸口罩内，减少呼吸不畅和气闷的情况，同时呼吸口罩内的水汽随气体排出后以及新鲜空气进入空气容纳腔后，面罩不容易起雾，视线更加清楚。
1057
0
本发明公开了一种吸附重金属离子的玉米秸秆改性纤维素凝胶的制备方法，该方法将风干玉米秸秆进行剥离和剪切，得韧皮和髓芯两种原料，并分别进行冰醋酸／过氧化氢／醋酸钴处理，随后滴加氢氧化钾溶液后继续反应，得两部分纤维素；采用低温氢氧化锂／硫脲方法溶解韧皮纤维素；采用哌啶氮氧化物自由基／共氧化体系方法氧化髓芯纤维素，产物经固液分离，滤液醇沉，冷干，得髓芯氧化纤维素，将该产物分散于壳聚糖／醋酸溶液中，加热得氧化纤维素／壳聚糖交联产物；将上述交联物与韧皮纤维素溶解液混合，模具成形、醇浴脱水、洗涤、干燥，得玉米秸秆改性纤维素凝胶。通过该方法制得的凝胶呈微孔片状，对Zn2+、Fe3+、Cd3+和Cu2+等重金属离子具有较高的吸附能力。
792
0
本发明公开了一种黑磷烯‑MXene复合膜制备方法及其应用，包括以下步骤：电化学剥离得到黑磷并与溶液混合，超声，离心洗涤，冷冻干燥，得黑磷烯粉末；将三维层状的Ti3AlC2粉末加入到锂盐与酸溶液混合液中，搅拌均匀，离心洗涤，冷冻干燥，得MXene粉末；黑磷烯粉末、MXene粉末加入到棕色试剂瓶，超声混合，通过纳米自组装技术堆积到基底上，干燥，得黑磷烯‑MXene复合膜；将黑磷烯‑MXene复合膜放入气体分离装置中，然后在进料侧通入待分离的混合气体并在渗透侧通入吹扫气，进行检测。本发明的黑磷烯‑MXene复合膜具有良好的稳定性、较高的H2透量、高的气体选择性，分离所得氢气纯度更高；不需基底，制备过程简单，能耗低，在实际应用中能极大的节约成本。
664
0
本发明涉及一种高纯纳米一氧化硅的制备方法，属于一氧化硅制备技术领域。本发明将一氧化硅粉末置于温度为60~120℃条件下真空干燥处理1~12h；将氩气通入等离子体炉内排出等离子炉中的空气；持续将氩气通入等离子体炉内作为保护气和载气，并将真空干燥处理的一氧化硅粉末通过进粉器进料使一氧化硅粉气化，冷凝即得高纯纳米一氧化硅。本发明能降低高纯纳米一氧化硅的制备成本，减少三废的排放，形成良好的资源利用及环境保护；高纯纳米一氧化硅可以直接应用在镀膜领域、精细陶瓷制备领域、锂离子电池负极材料领域等。
854
0

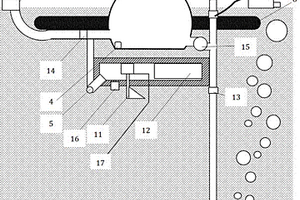

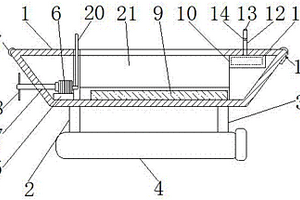

发明公开了可调曝气机深度太阳能鼓风低速离心曝气机，包括船体和机体，所述机体位于船体的底部。本发明通过设置船体、机体、传动箱、第一固定块、传动柱、把手、卡槽、卡板、定位销、第二固定块、电动伸缩杆、第三固定块、出气管、进气软管、防尘罩、电源线、固定环、滑槽、开口、太阳炉、加热腔、温度传感器开关、气压马达、气泵、增压机、限压阀、水泵、单项阀、水位传感器开关、锂电池和电池板的配合，解决了现有的鼓风低速离心曝气机都是螺栓固定连接的不能够根据使用者的需求调节曝气机的深度和角度，不具备太阳能曝气的功能，不便于使用者使用的问题，该可调曝气机深度太阳能鼓风低速离心曝气机。
556
0
本发明涉及一种多孔硅纳米纤维/碳复合材料的制备方法，属于锂离子电池技术领域。首先将纤蛇纹石石绵酸浸、水洗、过滤和干燥后得到去除碱金属氧化物杂质的二氧化硅纳米纤维；向二氧化硅纳米纤维加入还原性金属混合均匀后进行还原反应得到还原产物，还原产物经酸洗、水洗、干燥后制备得到多孔硅纳米纤维；将所得的多孔硅纳米纤维与碳的前驱体混合均匀得到混合物料，然后将混合物料溶于溶剂中，并在超声条件下分散得到混合液，将分散后的混合液在惰性气保护下热解碳化或水热碳化制备得到多孔硅纳米纤维/碳复合材料。该方法以天然矿物为原料，成本低且简单；该多孔硅纳米纤维/碳复合材料具有容量密度大，首次库伦效率高，循环性能稳定等特点。
771
0
本发明公开了一种用于防伪的紫外激发红光荧光粉的制备方法，包括以下份数的原材料：水60‑70份、钙盐10‑18份、氧化钛20‑25份、氧化铕15‑26份、硫酸钡20‑35份、硫酸镁20‑30份、磷酸锂1‑5份、硝酸铜1‑5份、活化剂2‑4份、催化剂4‑8份、沉淀剂1‑3份、络合剂2‑6份，所述活化剂的配比为3‑6:2‑8:4‑6的磷酸丙二胺、硫酸铵、氯化铵和氢氧化铵混合制得，本发明通过在现有制备方法中添加活化剂、催化剂、沉淀剂和络合剂，可使得制得的荧光粉，光照短却光效长，制备方法简单，成本低，色彩艳丽，同时在使用荧光粉出放上遮挡物，被遮挡的地方会变黑，在遮挡物拿掉后，荧光粉会自恢复，使用其他光照也可使得荧光粉显现，可用作即时防伪。
926
0
本发明公开一种三元无钴正极材料的制备方法及改性方法，将无钴前驱体和锂源按照摩尔比1:0.9‑1.2的比例，在氧气条件下烧结，研磨粉碎后过200目筛，得到三元无钴正极材料；并对正极材料进行包覆改性；本发明可以对现有正极材料成本加以消减，避免了战略资源的浪费，同时在改性的过程中，含包覆物的滤液循环利用，缩短生产流程，降低了生产和使用成本，具有较高的实用价值和意义。
623
0
本发明公开了一种混凝土用微米级矿物掺合料，由粉煤灰、硅灰、粒化高炉矿渣粉、石灰石粉、羟丙基甲基纤维素、MgO膨胀剂、聚羧酸减水剂、柠檬酸、硼酸、葡萄糖酸钠、过硫酸铵钠锂、酒石酸钠、纳米二氧碳酸钙、纳米二氧化硅、甲酸钙、乙酸钙、纤维素醚制备而成。本发明可提高混凝土强度、改善混凝土和易性；泌水少，同时能降低单方混凝土中水泥用量，减少混凝土中水化热；减少混凝土中自由水的用量，降低混凝土的收缩、开裂的风险、提高混凝土的密实度，提高混凝土的耐久性。
959
0
本发明公开了一种冷冻干燥制备纤维素气凝胶的方法，包括以下步骤：步骤(1)以微晶纤维素、氯化锂和DMAc为原料制备纤维素凝胶D，再浸入去离子水中置换，得到纤维素水凝胶E，经过纯净处理后得到纤维素水凝胶F；步骤(2)将纤维素水凝胶F降温至2～4℃后静置，再将纤维素水凝胶从2～4℃缓慢降温至‑6℃，得纤维素过冷水凝胶G；步骤(3)利用超声波装置，在距离纤维素过冷水凝胶G周围施加瞬时超声波扰动，得到纤维素冰凝胶H，经真空冷冻干燥后得到纤维素气凝胶。本发明方法在纤维素水凝胶的预冷冻阶段，可保持纤维素水凝胶的三维网络结构不受冰晶生长的影响而遭到破坏，解决了冷冻干燥纤维素水凝胶导致的纤维素大孔泡沫的问题。
817
0
本发明涉及一种基于CPS实时嵌入式系统的降雨量自动检测反馈装置，属于实时嵌入式和气象技术领域。本发明包括电源部分、内部电路部分和内/外部构件部分；所述电源部分通过锂电池给内部电路部分提供电源、内部电路部分通过电缆与内/外构件部分连接，达到实时检测降雨量的目的，并且将降雨量等信息通过内部电路的GSM发射电路发送给相关工作人员。本发明结构简单，无需人员管理，能够随时将降雨量实时提供给相关工作人员，为气象研究、气象预警以及农业和运输业等提供重要的信息依据。
880
0
本发明公开了一种水泥基渗透硬化剂的使用方法，以氟硅酸、氧化镁、氢氧化铝和碳酸锂为原料制备成水泥基渗透硬化剂，用水溶解后使用；具体方法如下：清除表面杂物，用树脂磨片将地面研磨至表面平整，吸净粉尘,让结构内的毛细孔全部暴露，再将液态水泥基渗透硬化剂喷撒于地面，使地面吸收达到饱和,24小时后即可投入使用。本发明所述方法应用范围广，科学合理，处理效果明显，经处理的地面硬度、强度均明显提高，外观平整光亮，容易清洁处理，使用寿命长，几乎不需特别维护，总体使用成本低。
1033
0
一种自发电紫外线自来水消毒水管，其原理是：在消毒水管内部设计安装微型发电机，微型发电机发电后的电能储存在锂电池内，同时设计紫外线消毒电路，电能供给紫外线消毒电路中的紫外线LED灯，紫外线LED灯发出紫外线给自来水消毒；在消毒水管内部还设计有稳压阀，其作用是防止自来水水管内水压过小而水流流不出，影响了使用者正常使用自来水；紫外线LED灯被设计在可以弯曲的橡胶棒上；可以弯曲的橡胶棒可以根据需要设计为不同的长度，其好处是使紫外线LED灯能随可弯曲的橡胶棒放置到任何弯曲水管内，使自来水消毒更彻底。其具有使用方便灵活、造价低廉、可靠性高、实用性强、消毒效果好等特点。
919
0
本发明公开了及Luteoride A合成术领域的一种吲哚生物碱LuteorideA的首次全合成工艺，吲哚7位引入异戊二烯基团，不仅避免了毒性试剂(三甲基硅烷化重氮甲烷、氰化亚铜、2‑甲基‑1‑丁烯‑3‑炔等)、高度易燃试剂(正丁基锂、三正丁基氢锡等)以及昂贵试剂(三甲基硅烷化重氮甲烷、儿萘酚硼烷、2‑甲基‑1‑丁烯‑3‑炔等)的使用，而且还使用无保护基操作，具有氧化还原经济性以及原子经济性；并且实现了吲哚生物碱luteorideA的首次全合成。
592
0
本发明公开了一种锐钛型纳米二氧化钛及其制备方法与应用。所述的锐钛型纳米二氧化钛是以TiCl4为原料制备得到，所述的锐钛型纳米二氧化钛能分解在空气中的有害气体和无机化合物，所述的锐钛型纳米二氧化钛的比表面积大于69m2/g，孔容大于0.29 cm2/g，孔径小于124A。制备方法包括酸解液制备、沉淀反应和后处理步骤。应用为所述的锐钛型纳米二氧化钛在制备光催化、太阳能电池、环境净化、催化剂载体、锂电池和气体传感器中的应用。本发明提出了由四氯化钛为原料生产纳米锐钛型二氧化钛的方法，为钛资源的综合利用及纳米二氧化钛的制备提供了一条有效的途径，本发明具有明显的优越性。
861
0
本发明公开一种硫化钨粉末正极材料的制备方法，属于锂离子电池技术领域；本发明所述方法为将偏钨酸铵、硫脲、无水乙醇配制成混合溶液，然后用超声波发生器振动分散，之后将溶液转移至不锈钢反应釜中，在温度230~280℃下反应15~48h，然后自然降温至室温，取出混合液过滤、洗涤、干燥得到粉末状物质，将干燥后的粉末物装入氧化铝坩埚，并置于气氛炉中，在氮气保护环境下焙烧；焙烧完成后，随炉冷却到室温后得到硫化钨正极材料。本发明所述方法制备得到的硫化钨粉末具有粒度小、均匀、等优点；焙烧过程中的保温时间较短，保证颗粒均匀细小，避免其长大；在电化学测试中，在2.15v~1.95v范围内存在平稳的放电平台，具有优异的电化学性能。
1002
0
具有高抗热震性的建水紫陶，由下述质量份数的原料配制而成：建水紫陶粘土35份、高岭土25份、锂辉石20份、堇青石13份；所述建水紫陶粘土为我国建水县境内天然呈色为紫、白、青、黄、五花的陶土中的一种或几种。采用本发明的具有高抗热震性的建水紫陶制备的建水紫陶器皿可耐受高达600℃的高温，具有强度高、抗热震性好、不易开裂等优良性能。
中冶有色为您提供最新的云南有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年05月17日 ~ 19日
2024年05月31日 ~ 06月02日
2024年05月31日 ~ 06月02日
2024年06月12日 ~ 14日
2024年06月14日 ~ 16日
