黑龙江哈尔滨有色金属复合材料技术理论与应用

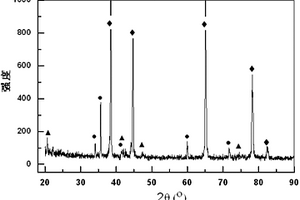

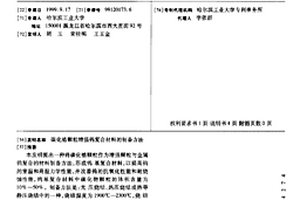

碳化锆颗粒增强钨复合材料的制备方法 1081

 0

本发明提出一种将碳化锆颗粒作为增强颗粒与金属钨复合的材料制备方法,形成钨基复合材料,以提高钨的室温和高温力学性能,并改善钨的抗氧化性能和耐烧蚀性能,钨基复合材料中碳化物颗粒的体积含量为10%—50%。制备方法是:无压烧结、热压烧结或热等静压烧结中的一种,烧结温度为1900℃—2300℃,烧结气氛可以是氢气、氩气、氮气或真空。

半固态机械搅拌后高压凝固制备铝基复合材料的方法 981

 0

半固态机械搅拌后高压凝固制备铝基复合材料的方法，本发明涉及制备铝基复合材料的方法。本发明是要解决搅拌铸造法存在需要增强体在基体金属中均匀分布，另外需要避免高温下增强体与金属发生有害的反应，并减少凝固过程中产生的铸造缺陷的问题。方法：一、制备SiC浆料；二、制备增强体颗粒；三、制备铝合金熔液；四、制备复合浆料；五、升温搅拌；六、制得铝基复合材料。本发明避免了增强体与基体金属之间的有害反应以及产生铸造缺陷，并避免了在全液态时增强体与基体金属在高温下发生有害反应。本发明用于制备铝基复合材料。

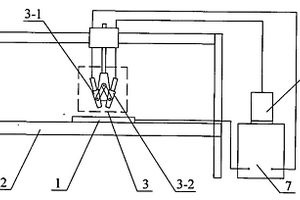

以陶瓷颗粒为增强相的表层复合材料的氩弧熔化注射方法 1033

 0

以陶瓷颗粒为增强相的表层复合材料的氩弧熔化注射方法,它涉及一种制造以陶瓷颗粒为增强相的表层复合材料的方法,以解决现有激光熔覆技术中存在的陶瓷增强相分解严重、增强效果差以及采用激光熔化-注射技术费用昂贵的问题。将氩弧熔化注射枪调整到基体材料的一端并达到引燃电弧的条件;向氩弧枪中通入氩气,接通引弧电源引燃电弧;将氩弧熔化注射枪沿基体材料的表面移动,使基体材料上形成拖尾状的熔池;通过送料装置在注射枪中加入增强粉末颗粒,并将增强粉末颗粒送入熔池的尾部;重复步骤三至步骤六直至基体材料的表层都被复合材料覆盖。本发明提升了表层复合材料的整体性能、适用范围宽,生产成本较低、容易实现产业化、用途广的特点。

高频PCB基板用超低损耗树脂基复合材料及其制备方法 1027

 0

一种高频PCB基板用超低损耗树脂基复合材料及其制备方法，涉及一种陶瓷颗粒增强树脂基复合材料及其制备方法。本发明是要解决现有的树脂基复合材料的介电损耗较高的问题。该复合材料由Ni0.5Ti0.5NbO4陶瓷粉末和双酚A型氰酸酯树脂组成。方法：一、使用KH550对Ni0.5Ti0.5NbO4陶瓷粉末进行表面修饰；二、将经表面修饰的陶瓷粉末和双酚A型氰酸酯树脂单体置于油浴中搅拌，得混合物；三、将混合物倒入预热的模具中，抽真空，固化，固化过后随炉冷却至室温后脱模，即得到Ni0.5Ti0.5NbO4/CE树脂基复合材料。本发明的树脂基复合材料具有优良的介电性能，其介电常数连续可调。本发明用于复合材料领域。

TiC增强Ti-6Al-4V复合材料板材的方法 1370

 0

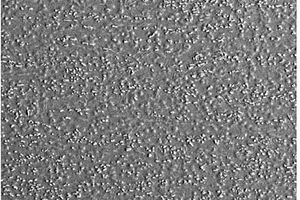

TiC增强Ti-6Al-4V复合材料板材的方法，它涉及一种复合材料的制备方法。本发明解决了现有TiC/Ti-6Al-4V复合材料板材工艺复杂，成本较高的技术问题。本方法如下：一、按复合材料板材中TiC颗粒和Ti-6Al-4V合金的体积百分比称取所需要的海绵钛、石墨粉、纯铝及Al-V中间合金，然后先将C粉与海绵钛压制成预制块，再将其与其它材料一起熔炼，得到TiC增强Ti-6Al-4V复合材料铸锭，再在铸锭上切取方形坯料，方形坯料在轧制温度进行热处理后，经多道次轧制后得到TiC增强Ti-6Al-4V复合材料板材。本发明制备的TiC增强Ti-6Al-4V复合材料板材不仅制备工艺简单，成本低，而且力学性能优异，室温强度可达1289MPa，室温延伸率为5％～10％，600℃强度可达602MPa，600℃延伸率为13％～26％。

气相沉积法制备树脂基复合材料外防护结构的方法 1107

 0

一种气相沉积法制备树脂基复合材料外防护结构的方法，它涉及一种树脂基复合材料外防护结构的制备方法。本发明的目的是要解决现有树脂基复合材料不能够满足超高温、强冲刷及短时程的空气动力学冲刷烧蚀的问题。方法：一、对树脂基复合材料基片进行表面处理；二、制备改性树脂：采用三官能团环氧树脂、固化剂、改性剂、促进剂、分散剂和稀释剂制备改性树脂；三、将步骤二制备的改性树脂喷涂到步骤一得到的表面处理后树脂基复合材料基片表面，并沉积一定时间；四、采用梯度升温方式固化后，即得到改性树脂气相沉积法制备树脂基复合材料外防护结构。本发明主要用于在树脂基复合材料表面制备外防护结构。

制备复合材料曲面蜂窝结构件的模具及该结构件的制备方法 1052

 0

一种制备复合材料曲面蜂窝结构件的模具及该结构件的制备方法，涉及复合材料的蜂窝结构。为了解决现有的曲面蜂窝结构成型工艺无法制备出一体式复合材料曲面蜂窝结构。本发明中的曲面底模安装在底座上；曲面蜂窝边框模设置在曲面底模的外表面上，并围合出复合材料填充区，曲面蜂窝边框模的内壁带有第一凹槽和第一凸起，第一凹槽和第一凸起交替设置，曲面蜂窝边框模内壁的形状与曲面蜂窝结构件的外端面的形状相适应；蜂窝模块设置在所述的复合材料填充区内，蜂窝模块内表面的曲率与曲面底模外表面的曲率相同，且蜂窝模块的形状与曲面蜂窝结构件的蜂窝结构形状相同。本发明主要用于制备曲面蜂窝结构件。

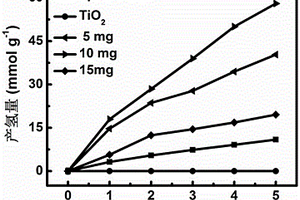

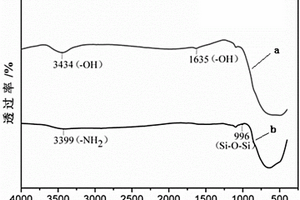

共价键连接的二氧化钛@TpPa-1复合材料的制备及光解水制氢 862

 0

一种由共价键连接的TiO₂@TpPa‑1复合材料的制备及光催化分解水制氢，涉及到一种由共价键连接的TiO₂@TpPa‑1复合材料的制备及光催化分解水制氢。本发明提供一种新型复合材料TiO₂@TpPa‑1，目的是为了解决现有用于光催化制氢材料制氢效率不高的问题。方法：一、氨基修饰的TiO₂的制备；二、醛基修饰的TiO₂的制备；三、TiO₂@TpPa‑1复合材料的制备。本发明的制备过程简单有效，试剂消耗少且产率高；且本发明提供的光催化剂能够有效提高TpPa‑1光解水制氢效率低的问题。本发明应用于光解水制氢领域，实验表明该复合材料具有优异的光解水制氢性能，其光解水产氢效率可达到11.6 mmol·g^‑1·h^‑1。

基于石墨烯多相复合材料的自融雪路面 1326

 0

基于石墨烯多相复合材料的自融雪路面，本发明涉及一种基于石墨烯导电沥青层的自融雪路面，它为了解决现有导电沥青导电发热性能不佳的问题。本发明基于石墨烯多相复合材料的自融雪路面由多个模块化自融雪路面单元拼接而成，所述的模块化自融雪路面单元是在基板上依次铺设下沥青层、石墨烯导电沥青层、绝缘沥青层和面层，在石墨烯导电沥青层内间隔排布有多个电极，其中石墨烯导电沥青层按重量份由沥青、集料、矿粉和高导电材料组成，所述的高导电材料由聚吡咯/石墨烯复合材料和导电形状记忆复合材料组成。本发明通过在沥青混合料中加入聚吡咯石墨烯复合材料，使石墨烯导电沥青层高导电，自融雪路面的整体导电发热性能良好。

氮化硅基复合材料天线窗及其制备方法 975

 0

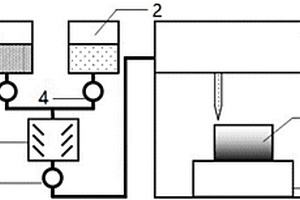

本发明提供了一种氮化硅基复合材料天线窗及其制备方法，根据天线窗的介电常数随厚度的变化规律的要求，确定孔隙率随厚度的变化规律，进而确定制备氮化硅基复合材料的陶瓷浆料固相含量随厚度的变化规律；在3D打印过程中，根据陶瓷浆料固相含量随厚度的变化规律，控制含有陶瓷相的第一浆料和水溶胶的加入质量，逐层打印，获得陶瓷浆料凝胶块，经低温冷冻，真空冷冻干燥，烧结降温后即可获得具有介电梯度的氮化硅基复合材料，经加工制备成氮化硅基复合材料天线窗。本发明所述的氮化硅基复合材料天线窗一体化制备，消除界面应力，在使用中安全可靠，工艺简单，能够满足不同宽频透波的要求。

复合材料预浸料与三元乙丙橡胶绝热层共固化粘接胶膜及其制备方法 1043

 0

一种复合材料预浸料与三元乙丙橡胶绝热层共固化粘接胶膜及其制备方法。本发明属于胶粘剂技术领域，具体涉及一种复合材料预浸料与三元乙丙橡胶绝热层共固化粘接胶膜及制备方法。复合材料预浸料与三元乙丙橡胶绝热层共固化粘接胶膜按照重量份数由主体树脂、主增韧剂、辅助增韧剂、固化剂、硫化剂和填料制备而成。方法：一、称料；二、制备均相共混树脂；三、制备胶料；四、预热、压制。本发明胶膜材料具有良好的自粘性，对三元乙丙橡胶绝热层具有很好的铺贴性；同时胶膜厚度均一、单位面积质量精确可控，确保了复合材料预浸料与三元乙丙橡胶绝热层共固化胶接的稳定性和可靠性。本发明可获得一种复合材料预浸料与三元乙丙橡胶绝热层共固化粘接胶膜。

锂离子电池桃仁状SnO2-石墨烯-碳复合材料的制备方法 696

 0

本发明公开了一种锂离子电池桃仁状SnO2-石墨烯-碳复合材料的制备方法，以锡盐为复合材料的原料，氧化石墨烯为载体，将两者混合之后超声、搅拌，并经喷雾制备复合材料的前驱体，然后将前驱体与碳源溶液混合之后水热制备复合材料。本方法制备的碳包覆桃仁状锡基复合材料将SnO2颗粒负载到石墨烯上，然后再在外面包覆一层碳层，整体结构呈现桃仁状，此种结构可以更好约束二氧化锡颗粒体积的变化，使得材料具有更加优异的循环性能。

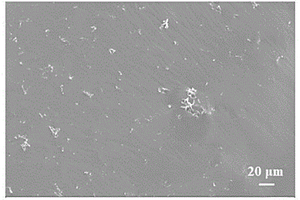

环氧树脂/石墨烯/纳米铜复合材料的制备方法 1157

 0

一种环氧树脂/石墨烯/纳米铜复合材料的制备方法，涉及一种环氧树脂复合材料的制备方法。本发明是要解决目前的环氧树脂不同时具备优良的导电性和优异的机械性能的技术问题。本发明：一、制备氧化石墨烯溶胶；二、氧化石墨烯负载纳米铜粉；三、负载纳米铜粉的石墨烯在环氧树脂中的分散；四、固化。本发明优点：一、本发明方法制备的环氧树脂/石墨烯/纳米铜复合材料中石墨烯/纳米铜在环氧树脂中的分散性良好；二、与纯环氧树脂相比，本发明制备的环氧树脂/石墨烯/纳米铜复合材料的抗拉强度大幅度提高；三、本发明制备的环氧树脂/石墨烯/纳米铜复合材料的玻璃化转变温度与纯环氧树脂相比有提高。

聚吡咯/膨胀石墨复合材料的制备方法 1161

 0

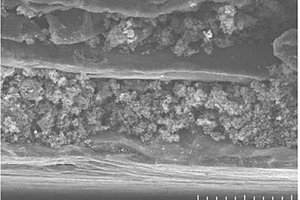

聚吡咯/膨胀石墨复合材料的制备方法，本发明涉及高分子复合材料的制备方法。本发明要解决现有制备方法耗时长，电学性能差的技术问题。方法：一、分散可膨胀石墨；二、制备掺杂剂溶液；三、混合制得混合溶液A；四、制备混合溶液B；五、配制还原剂溶液；六、聚合；七、清洗干燥。本发明所制备的聚吡咯/膨胀石墨复合材料具有良好的组成和结构稳定性，其用作高分子导电复合材料，不仅电导率高，热稳定性好，而且具有良好的机械加工性能。本发明用于制备聚吡咯/膨胀石墨复合材料。

导电秸秆橡胶复合材料及其制备方法 1086

 0

一种导电秸秆橡胶复合材料及其制备方法，属于木质橡胶复合材料领域。本发明的复合材料由下列重量份的原料制成：改性秸秆纤维10～30份，橡胶100～120份，导电填料5～30份。制备方法：采用偶联剂分别对改性秸秆纤维、导电填料、橡胶进行改性处理；将密炼机预热至一定温度，将橡胶放入密炼机里，塑炼至橡胶成流动状；再分别将偶联剂改性后的秸秆纤维和导电填料放入密炼机中，使三种物料在密炼机中混炼，直至物料混合均匀后，用开炼机开炼成片；最后，将陈化后的物料铺至模具后，放入平板硫化机中进行硫化成型。本发明通过对农作物秸秆进行改性，制备出秸秆橡胶复合材料；通过添加导电填料，提高复合材料的综合性能并赋予其导电性能。

改变氧化铋涂覆硼酸盐晶须增强铝基复合材料界面结构的预制件烧结工艺 968

 0

改变氧化铋涂覆硼酸盐晶须增强铝基复合材料界面结构的预制件烧结工艺,它涉及一种预制件烧结工艺。本发明利用晶须与氧化铋之间的化学反应获得不同的反应产物,使复合材料具有不同的界面结构和界面状态,以获得具有不同性能的复合材料。本发明将预制件在450℃～670℃、680～810℃或820～1000℃的条件下烧结。由于氧化铋涂层在一定条件下与硼酸盐晶须发生反应,可以获得Bi2O3与Al4Bi2O9(或Bi18Mg8O60)涂层,通过控制烧结时间调整Bi2O3与Al4Bi2O9(或Bi18Mg8O60)的比例,然后通过挤压铸造的方法利用经过本发明处理的预制件制备复合材料。获得的界面仅含有Al4Bi2O9相的复合材料的界面阻尼达到高阻尼水平(阻尼值Q-1>0.1)。?

自愈合聚合物复合材料及制备方法、3D打印线材及制备方法与应用、打印制品 901

 0

本发明涉及一种自愈合聚合物复合材料及制备方法、3D打印线材及制备方法与应用、3D打印制品，属于自愈合聚合物复合材料技术领域。为解决现有自愈合聚合物/聚合物复合材料力学性能和自愈合性能较差的问题，本发明提供了一种自愈合聚合物复合材料，包括改性纳米纤维素填料和TPU/PCL混合物基材，改性纳米纤维素填料为酸酐官能团化纳米纤维素与呋喃官能团化纳米纤维素。以改性纳米纤维素为增强填料，使自愈合聚合物复合材料的机械性能和自愈合性能同时得到显著改善，以其为原料制备的3D打印线材及3D打印制品，因具有优异的力学性能和形状记忆辅助自愈合功能在电子器件、航天航空、智能材料和航天航空变形结构领域有着巨大的应用前景。

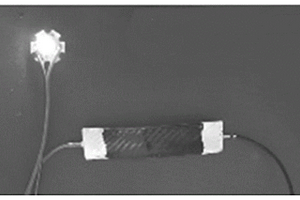

压力敏感的导电天然胶乳海绵复合材料及其制备方法 1146

 0

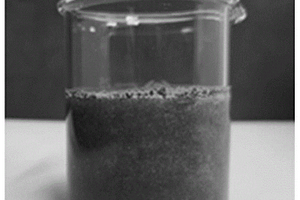

本发明涉及一种压力敏感的导电天然胶乳海绵复合材料及其制备方法，属于天然胶乳海绵复合材料技术领域。为解决导电天然胶乳海绵复合材料中导电粒子难以分散均匀的问题，本发明提供了一种压力敏感的导电天然胶乳海绵复合材料，组分包括天然胶乳干基、植物纤维、导电粒子、硫黄、氧化锌、促进剂、防老剂和干酪素。本发明利用植物纤维改善了导电粒子团聚分散不均的现象，进一步利用低温冷冻和水浴硫化使得导电粒子和植物纤维分布在天然胶乳海绵的泡孔孔壁中，避免了泡孔结构的坍塌，实现了天然胶乳海绵高含量的导电粒子填充，从而制备出能够应用于碰撞预警、可穿戴电子、压阻传感器或导电橡胶海绵领域的压力敏感的导电天然胶乳海绵复合材料。

电缆附件用多尺度BN掺杂高导热硅橡胶复合材料及其制备方法 918

 0

本发明涉及电缆附件用多尺度BN掺杂高导热硅橡胶复合材料及其制备方法，属于电缆附件制备技术领域。为解决高压电缆附件导热率低的问题，本发明提供了一种多尺度BN掺杂高导热硅橡胶复合材料，包括A、B双组份加成型液体硅橡胶组成的基体和均匀分散于基体内的无机BN填料，其中无机BN填料的添加量为基体质量的10％。无机BN颗粒能够在双组份加成型液体硅橡胶基体内建立导热通道来提高该复合材料的导热性能，将本发明提供的复合材料应用于电缆附件领域，利用复合材料的高导热性能可使直流电缆附件在运行过程中内外部温度趋于一致，能有效改善硅橡胶增强绝缘因温度差异而导致的电导率不同，减少故障发生率，延长电缆附件的使用寿命。

纳米零价铁粒子负载泡沫炭复合材料的制备方法 678

 0

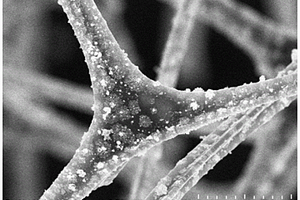

一种纳米零价铁粒子负载泡沫炭复合材料的制备方法，它涉及一种泡沫炭复合材料的制备方法。本发明是要解决现有纳米零价铁复合材料的制备方法成本较高、纳米粒子易聚集、不易回收以及Fe⁰纳米粒子与基体结合不稳定。方法：一、制备具有三维网络空间结构的泡沫炭基体；二、制备亲水性泡沫炭；三、制备泡沫炭‑Fe₂O₃复合物；四、NaBH₄还原，得到纳米零价铁粒子负载泡沫炭复合材料。本发明制备的纳米零价铁粒子负载泡沫炭复合材料由于泡沫炭具有自支撑三维网络空间结构，增加了纳米材料在水中的流动性并且易于回收，降低了实际污水处理的成本。本发明用于污水中重金属离子的移除。

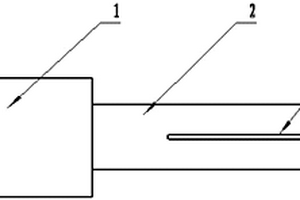

复合材料模具盲孔的清理装置 847

 0

一种复合材料模具盲孔的清理装置，涉及模具盲孔的清理技术领域，特别是涉及复合材料模具盲孔的清理技术领域；所述装置由手持部、与手持部的一端相连的圆柱形旋转部以及在圆柱形旋转部上由自由端向手持部方向沿其轴线设置的凹槽所构成，所述凹槽用以夹持清理盲孔用的片状清理用材料并使片状清理用材料裹附于圆柱形旋转部的表面上；所述装置的使用，保障了复合材料部件的装配精度，降低了复合材料模具盲孔清理过程中对盲孔内壁的破坏，与此同时因未采用任何的电动工具，降低了复合材料模具盲孔清理的成本。

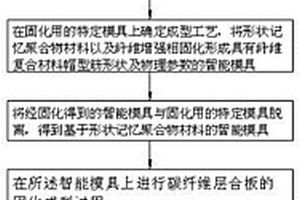

基于形状记忆聚合物的纤维复合材料帽型筋模具的制备方法 869

 0

基于形状记忆聚合物的纤维复合材料帽型筋模具的制备方法，属于形状记忆聚合物智能模具的制备和在碳纤维复合材料帽型筋成型工艺领域。现有的碳纤维复合材料帽型筋成型工艺存在不可重复使用性，劳动成本高，材料生产耗资巨大，生产效率差的问题。一种基于形状记忆聚合物的纤维复合材料帽型筋模具的制备方法，通过以下步骤实现：确定聚合物的种类；制备固化树脂为形状记忆聚合物的模具；确定制备工艺；确定固化方式；将在形状记忆聚合物智能模具上固化的碳纤维复合材料帽型筋与智能模具脱模。本发明具有劳动成本低、材料生产成本低廉、清洁和生产效率高，轻质轻巧等优点。

碳纤维增强树脂基复合材料表面化学镀铜前处理所用涂料及工艺 1135

 0

一种碳纤维增强树脂基复合材料表面化学镀铜前处理所用涂料及工艺，涉及一种碳纤维增强树脂基复合材料表面处理所用涂料及利用其进行表面处理的方法。所述涂料由15~40wt%溶剂型树脂、35~50wt%铜粉、0.1~1wt%消泡剂、0.5~1wt%润湿分散剂和20~40wt%溶剂组成。其处理方法包括如下步骤：碳纤维增强树脂基复合材料的化学除油、涂覆涂料层、粗化、活化。本工艺的优点在于利用该工艺进行处理后再化学镀铜，所得镀层与碳纤维增强树脂基复合材料的结合力好；涂料层对镀层性能影响小；能直接在化学镀铜溶液中起镀而不需要钯活化，适合用作碳纤维增强树脂基复合材料电镀低应力厚金属层的前处理步骤。

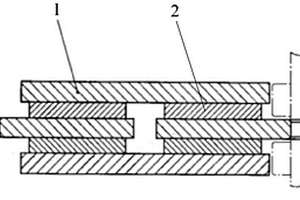

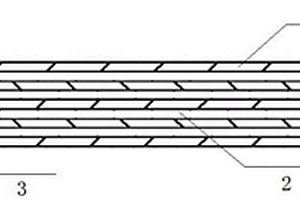

高电磁屏蔽效能树脂基复合材料及其成型方法和应用 987

 0

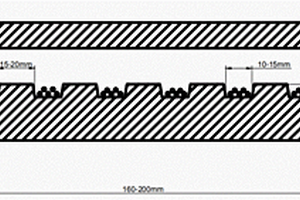

一种高电磁屏蔽效能树脂基复合材料及其成型方法和应用。本发明属于电磁屏蔽材料领域。本发明的目的是为了解决现有电磁屏蔽树脂基复合材料在10KHz‑40GHz频率范围内屏蔽效能不高的技术问题。本发明的复合材料由金属箔和碳纤维层交替层叠而成，最外层为碳纤维层，相邻碳纤维层的碳纤维排布方向垂直。方法：将金属箔和碳纤维层交替叠布置后固化成型。本发明的高电磁屏蔽效能树脂基复合材料用于制备电磁屏蔽结构件。本发明的高电磁屏蔽效能树脂基复合材料可设计性极强，可实现多种形状的结构件成型，操作简便，适合工业化生产，在10KHz‑40GHz频率范围内屏蔽效能高达45dB，电磁屏蔽效果优异。

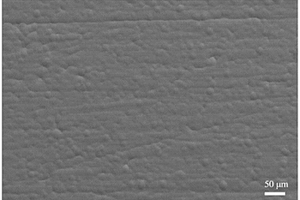

在铝基复合材料上电沉积高磁导率铁镍合金薄膜的制备方法 804

 0

一种在铝基复合材料上电沉积高磁导率铁镍合金薄膜的制备方法，本发明涉及一种在铝基复合材料上电沉积高磁导率铁镍合金薄膜的制备方法。本发明的目的是为了解决现有铝基复合材料磁场屏蔽性能很差的问题，本发明的制备方法为：一、除去铝基复合材料表面油污；二、酸洗出光；三、浸锌；四、酸洗；五、二次浸锌；六、电沉积铁镍合金；七、封孔。本发明在铝基复合材料上电沉积高磁导率铁镍合金薄膜，构成“高导磁‑不导磁‑高导磁”的结构，通过二次分流作用，实现较高的磁屏蔽效果。本发明应用于表面电沉积处理技术领域。

均匀分散且定向排列石墨烯增强沥青复合材料的制备方法 1154

 0

一种均匀分散且定向排列石墨烯增强沥青复合材料的制备方法，它涉及沥青复合材料的制备方法。它是要解决石墨烯在沥青中易团聚、相容性差及分布不均的技术问题。本方法：将基质沥青加热至熔融，然后加入石墨烯进行定向低剪切处理，然后再提高温度并进行高剪切处理，然后保温处理，得到均匀分散且定向排列石墨烯增强沥青复合材料。与基质沥青相比，石墨烯增强沥青复合材料车辙因子提高了480%~490%；在1.6kPa的加载条件下，回复率值提高了240%~245%，不可回复蠕变柔量值降低了80%~85%；石墨烯增强沥青复合材料在‑12℃条件下挠度值比基质沥青提高了110%~115%，可用于桥面铺装和路面铺装材料领域。

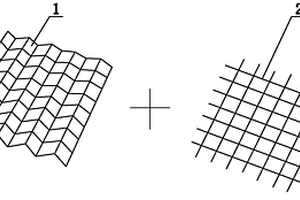

网格增强智能折纸复合材料结构设计方法 761

 0

一种网格增强智能折纸复合材料结构设计方法，属于复合材料结构设计技术领域。所述网格增强智能折纸复合材料结构包括具有折痕的折纸基体以及网格增强形状记忆刚化骨架，所述方法是：在具有折痕的折纸基体上铺设网格增强形状记忆刚化骨架，之后，通过具有形状记忆功能的树脂胶将二者粘接复合在一起。利用本发明设计的网格增强智能折纸复合材料结构质量轻、折展可靠可控、变构型能力强、同时还可以保证展开后承载性能，可以很好地满足大型可展开结构的设计需求。该网格增强智能折纸复合材料结构设计方法为大型可折展结构的创新设计提供一种有效解决方案，可应用于要求轻质、可靠折展，同时展开后高承载的一类结构的设计。

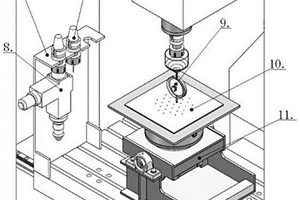

金属空心球复合材料构件增减材复合制造装置 1180

 0

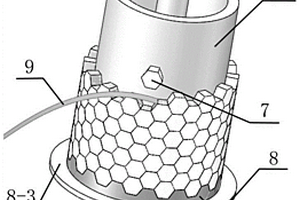

本发明提供了一种金属空心球复合材料构件增减材复合制造装置，属于金属空心球复合材料轻量化构件制造技术领域，包括激光沉积系统、运动及材料去除系统、空心球输送装置及控制系统；该装置将金属空心球复合材料构件的制造与增减材复合制造集成于一体，充分利用了增减材复合制造工艺实现过程的“任意性”，可将金属空心球以相对准确可控的方式排布于构件中，通过控制金属空心球在构件中三维空间的准确排布使构件的力学、声学、热学性能达到最优化以及实现构件多功能化。该装备技术用于实现制造金属空心球复合材料构件，解决金属空心球复合材料构件制造难度大，构件性能低，空心球排布规律无法控制等问题。

具有全波段和多频带电磁波吸收性能的二硒化钒/CNTs复合材料的制备方法 1106

 0

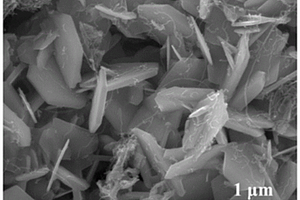

一种具有全波段和多频带电磁波吸收性能的二硒化钒/CNTs复合材料的制备方法，它涉及一种二硒化钒复合材料的制备方法。本发明的目的是要解决现有纯的VSe2受到阻抗匹配的限制，限制了其在电磁波吸收领域发展的问题。方法：一、制备反应液；二、水热反应。本发明提供了一种具有全波段和多频带电磁波吸收的VSe2/CNTs复合材料的制备方法，所制备的VSe2/CNTs复合材料实现了同一样品在不同厚度下的全波段电磁波吸收以及同一条件下的双频带电磁波吸收，最小反射损耗为‑57.53dB，而且该材料在低频段展现了高效的电磁波吸收性能。本发明可获得一种具有全波段和多频带电磁波吸收性能的二硒化钒/CNTs复合材料。

玄武岩纤维增强的阻燃型木塑复合材料的制备方法 1175

 0

本发明公开了一种玄武岩纤维增强的阻燃型木塑复合材料的制备方法，包括如下步骤：(1)玄武岩纤维改性处理；(2)玄武岩纤维增强坯料铺装；(3)热压成型。本发明对玄武岩纤维进行了特殊的改性处理，有效改善了其表面活性，使其能与木塑复合材料的其他成分形成良好的界面结合。同时加入新型的木质素‑磷系、木质素‑氮系、木质素‑硼系混合型环保阻燃剂，配合其余成分的合理添加，最终使得木塑复合材料有良好的阻燃性等。本发明制备的玄武岩纤维增强的阻燃型木塑复合材料力学和阻燃的综合性能良好，扩宽了木塑复合材料的使用领域。
