1.本实用新型涉及冶炼金属设备技术领域，尤其涉及一种便携式铝液精炼设备。
背景技术：
2.在现代
铝合金铸造业中，为了获得高质量的铸件，必须去除铝液里的气体、杂质、碱金属等，其中主要以氢气为主，控制铝液中氢气含量非常重要。铝液精炼设备可以减少铝液中的氧化物和氢气，减少除渣过程中铝的损耗，也可以减少炉壁上积攒的氧化物。
3.由于，精炼设备是用惰性气体将粉末状的精炼剂吹入铝液中，从而达到精炼效果。铸造厂的精炼机一般固定在熔炼炉周围，而低压铸造保温炉分布较多，距离熔炼炉较远，精炼设备的输送气体管道较长易弯曲，容易堆积精炼剂，降低工作效率。
技术实现要素：
4.本实用新型的目的是提供一种便携式铝液精炼设备，缩短了送气管道长度，避免精炼剂的堆积，提高铝液精炼效果，而且设备移动方便，操作简单。本实用新型的目的是通过以下技术方案实现的：
5.一种便携式铝液精炼设备,其包括移动小车，气罐支架和精炼剂罐，移动小车包括小车本体和脚轮；精炼剂罐放置在小车本体一侧，精炼剂罐包括罐体，罐体顶部设置有进料口，底部设置有出料口，出料口处连接有出料管，出料管上设置有进气管；气罐支架放置在小车本体的另一侧，气罐支架包括底板和背板，气罐背板的下部与小车本体铰接。
6.进一步的，移动小车还包括第一杠杆、第二杠杆和支架，支架垂直设置在小车本体上侧，第一杠杆中间部与支架相铰接，第一杠杆一端和第二杠杆一端相铰接，第二杠杆的另一端与背板的上部相铰接。
7.进一步的，移动小车脚轮为四个，两个脚轮为万向轮，另外两个脚轮为定向轮，定向轮带有刹车。
8.进一步的，精炼剂罐上还设置有震动电机。
9.进一步的，精炼剂罐的进气管的倾斜角度为20
°?
30
°
，出料管上设置有阀门。
10.本实用新型的有益效果是：
11.1、此便携式铝液精炼设备结构缩短输送气体管道长度，加快精炼剂的推送，提高了工作效率和铝液精炼效果。
12.2、通过采用轻量化圆管焊接成小车整体框架，不仅减轻了小车的重量，行动自如，还确保了小车的稳定。
13.3、通过在出料管上设置阀门，可以控制精炼剂的量。
附图说明
14.构成本技术的一部分的说明书附图用来提供对本实用新型的进一步理解，本实用新型的示意性实施例及其说明用于解释本实用新型，并不构成对本实用新型的不当限定。

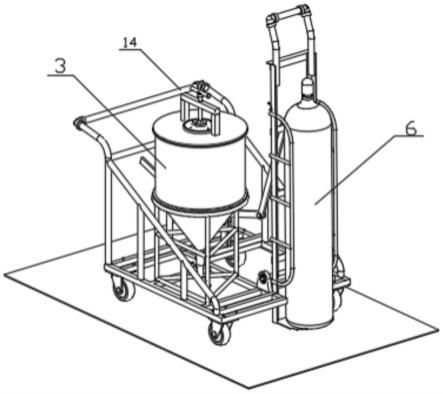

15.图1为本技术实施例主视图；
16.图2为本技术实施例侧视图；
17.图3为本技术实施例正等侧视图；
18.图4为本技术实施例使用状态示意图。
19.图中1-移动小车、11-小车本体、12-脚轮、13-围栏、14-横杆、15-第一杠杆、16-第二杠杆、17-支架、2-气罐支架、21-底板、22-背板、23-栏杆、3-精炼剂罐、31-罐体、32-罐盖、33-进料口、34-出料口、35-出料管、36-进气口、37-出粉口、4-震动电机、5-阀门、6-气罐。
具体实施方式
20.为了更好的理解上述技术方案，下面将结合说明书附图和具体实施方式对上述技术方案进行详细的说明，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。以下对至少一个示例性实施例的描述实际上仅仅是说明性的，决不作为对本实用新型及其应用或使用的任何限制。基于本实用新型中的实施例，本领域普通技术人员在没有作出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
21.如图1-4所示的一种便携式铝液精炼设备，包括气罐支架2、移动小车1和精炼剂罐3。
22.具体来说，如图1-图3所示，移动小车1包括小车本体11、脚轮12和围栏13，小车本体11由轻量化方管焊接成型，使得整个移动小车确保稳定的效果下还能保证轻量化；脚轮12固定连接在小车本体11的四个角，小车本体11前侧的脚轮12为万向轮，另一侧的脚轮12为定向轮，定向轮带有刹车，方便移动小车的移动和自锁；在小车本体11前端设置有凹槽，方便完成小车本体11与气罐支架2铰接。在小车本体11两侧焊接一组有坡度的围栏13，在围栏13之间设置两根横杆14，横杆14可以加强移动小车1的稳定性，也可以方便推拉移动小车1。
23.如图2所示，气罐支架2由底板21，背板22和栏杆23组成，气罐支架的背板22的下端铰接在小车本体11的凹槽处。底板21焊接固定在背板22底部，栏杆23焊接固定在背板22两侧，栏杆23起到固定气罐6的作用，防止在移动移动小车1时，气罐6滑落。
24.如图2所示，移动小车1还包括第一杠杆15、第二杠杆16和支架17，支架17垂直设置在小车本体11的上侧，第一杠杆15的中间与支架17相铰接，第一杠杆15一端和第二杠杆16一端相铰接，第二杠杆16的另一端与背板22的上部相铰接。
25.如图2图4所示，在使用时，首先将气罐支架2立起，将气罐6放在底板21上，利用省力杠杆原理，可以轻松将氮气罐拖起来斜放在支架上，便于行走。其中，气罐支架2的可倾斜夹角在0
°?
60
°
；此实施例中选用的气罐6为氮气罐，市场上销售纯净度在99.99％即可使用。
26.如图1-图3所示，精炼剂罐3放置在小车本体11一侧并与杠杆结构相平行，精炼剂罐3包括罐体31和罐盖32，罐体31上端为圆柱体，下端为圆锥体，此结构可以减少精炼剂在精炼剂罐3中堆积；在罐盖32上设置有螺纹，此螺纹可以完成与罐体31的拆装和密封连接。罐盖32上设置有进料口33，罐体31底部设置有出料口34，出料口34处连接有出料管35，出料管35的下端倾斜安装有进气管，进气管的直径为25cm，倾斜角度为20
°?
30
°
。进气管上端为进气口36，下端为出粉口37。
27.进气口36通过1米长的pvc钢丝软管与气罐6连接，出粉口37通过1.5米长的pvc钢
丝软管插入到铝液中，此可以避免氮气到铝液中连通的管路过长造成的堵塞。
28.具体来说，在罐体31上还设置有震动电机4，在铝液精炼设备工作时，开启震动电机4可以避免精炼剂的堆积、提高工作效率。在出料管上设置有球形阀5，可以控制精炼时氮气与精炼剂的比例。
29.如图2、图4所示，本实用新型工作原理为：
30.将移动小车1推到储存气罐6的位置，将气罐6放到气罐支架2上，利用杠杆支架倾斜气罐6，方便移动小车1移动到低压铸造机旁。进气口36与气罐6用1米pvc钢丝软管连接，出粉口37用1.5米pvc钢丝软管到铝液中，添加精炼剂到精炼剂罐3中，开启氮气阀门将精炼管插入铝液中，通过调节气罐6的阀门控制铝液沸腾高度不超过10cm，打开球形阀5控制粉末状精炼剂流量，同时开启振动电机4避免堆积精炼剂。
31.上述本技术实施例中的技术方案，至少具有如下的技术效果或优点：
32.1、便携式铝液精炼设备行动自如，操作简单轻松，设备可以缩短输送气体管道长度，避免精炼剂堆积，还可以加快精炼剂的推送，提高铝液精炼效果，提高工作效率。
33.2、通过在出料管上设置球形阀，可以控制精炼时氮气与精炼剂的比例。
34.需要注意的是，这里所使用的术语仅是为了描述具体实施方式，而非意图限制根据本技术的示例性实施方式。如在这里所使用的，除非上下文另外明确指出，否则单数形式也意图包括复数形式，此外，还应当理解的是，当在本说明书中使用术语“包含”和/或“包括”时，其指明存在特征、步骤、操作、器件、组件和/或它们的组合。
35.除非另外具体说明，否则在这些实施例中阐述的部件和步骤的相对布置、数字表达式和数值不限制本实用新型的范围。同时，应当明白，为了便于描述，附图中所示出的各个部分的尺寸并不是按照实际的比例关系绘制的。对于相关领域普通技术人员已知的技术、方法和设备可能不作详细讨论，但在适当情况下，所述技术、方法和设备应当被视为授权说明书的一部分。在这里示出和讨论的所有示例中，任何具体值应被解释为仅仅是示例性的，而不是作为限制。因此，示例性实施例的其它示例可以具有不同的值。应注意到：相似的标号和字母在下面的附图中表示类似项，因此，一旦某一项在一个附图中被定义，则在随后的附图中不需要对其进行进一步讨论。
36.在本实用新型的描述中，需要理解的是，方位词如“前、后、上、下、左、右”、“横向、竖向、垂直、水平”和“顶、底”等所指示的方位或位置关系通常是基于附图所示的方位或位置关系，仅是为了便于描述本实用新型和简化描述，在未作相反说明的情况下，这些方位词并不指示和暗示所指的装置或元件必须具有特定的方位或者以特定的方位构造和操作，因此不能理解为对本实用新型保护范围的限制：方位词“内、外”是指相对于各部件本身的轮廓的内外。
37.以上所述仅为本实用新型的优选实施例而已，并不用于限制本实用新型，对于本领域的技术人员来说，本实用新型可以有各种更改和变化。凡在本实用新型的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。技术特征：
1.一种便携式铝液精炼设备,其特征在于，包括移动小车，气罐支架和精炼剂罐，所述移动小车包括小车本体和脚轮；所述精炼剂罐放置在所述小车本体一侧，所述精炼剂罐包括罐体，所述罐体顶部设置有进料口，所述罐体底部设置有出料口，所述出料口处连接有出料管，所述出料管上设置有进气管；所述气罐支架放置在所述小车本体的另一侧，所述气罐支架包括底板和背板，所述背板的下部与所述小车本体铰接。2.根据权利要求1所述的一种便携式铝液精炼设备,其特征在于，所述移动小车还包括第一杠杆、第二杠杆和支架，所述支架垂直设置在所述小车本体上侧，所述第一杠杆中间部与所述支架相铰接，所述第一杠杆一端和第二杠杆一端相铰接，所述第二杠杆的另一端与所述背板的上部相铰接。3.根据权利要求1所述的一种便携式铝液精炼设备,其特征在于，所述脚轮为四个，两个所述脚轮为万向轮，另外两个所述脚轮为定向轮，所述定向轮带有刹车。4.根据权利要求2所述的一种便携式铝液精炼设备,其特征在于，所述精炼剂罐上设置有震动电机。5.根据权利要求1所述的一种便携式铝液精炼设备,其特征在于，所述进气管的倾斜角度为20
°?
30
°
，所述出料管上设置有阀门。
技术总结
一种便携式铝液精炼设备,其包括移动小车，气罐支架和精炼剂罐，移动小车包括小车本体和脚轮；精炼剂罐放置在小车本体一侧，精炼剂罐包括罐体，罐体顶部设置有进料口，罐体底部设置有出料口，出料口处连接有出料管，出料管上设置有进气管；气罐支架放置在小车本体的另一侧，气罐支架包括底板和背板，背板的下部与小车本体铰接。移动小车还包括第一杠杆、第二杠杆和支架，支架垂直设置在小车本体上侧，第一杠杆中间部与支架相铰接，第一杠杆一端和第二杠杆一端相铰接，第二杠杆的另一端与背板的上部相铰接。此铝液精炼设备可以缩短送气体管道长度，避免积料问题，加快精炼剂的推送，提高工作效率。高工作效率。高工作效率。
技术研发人员：王胜强 张刚 李欢 孙洲 孙坚 李寅
受保护的技术使用者：陕西达美轮毂有限公司
技术研发日：2021.11.30
技术公布日：2022/7/19
