便于调整长度的皮带输送机

767   编辑:中冶有色技术网   来源:芜湖市双彩智能科技有限公司
2023-11-17 16:13:38
权利要求书: 1.一种便于调整长度的皮带输送机,包括底座(1)、第一电动伸缩柱(4)、马达(13)、皮带(17)和电池组(18),其特征在于:所述底座(1)的底部固定有自锁滚轮(2),所述第一电动伸缩柱(4)贯穿支撑台(3)并与连接板(5)相连接,所述第一电动伸缩柱(4)通过螺栓(6)固定在支撑台(3)上,所述连接板(5)通过螺栓(6)固定在底座(1)的上端面上,所述支撑台(3)的上端面固定有把手(7),所述支撑台(3)的上侧通过第二电动伸缩柱(8)与承载框(9)相连接,所述承载框(9)的内侧转动连接有第一带轮(10);

所述支撑台(3)上端面的两侧对称固定有支板(11),所述支板(11)之间转动连接有第二带轮(12),所述支板(11)的一侧通过电动伸缩杆(14)与移动板(15)相连接,所述移动板(15)之间转动连接有第三带轮(16),所述皮带(17)绕在第一带轮(10)、第二带轮(12)和第三带轮(16)的外侧。

2.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述连接板(5)通过第一电动伸缩柱(4)与支撑台(3)构成伸缩结构,所述第一电动伸缩柱(4)设置有四个,且四个第一电动伸缩柱(4)关于支撑台(3)的竖直中轴线对称设置。

3.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述第一带轮(10)设置有两个,且两个第一带轮(10)对称设置在承载框(9)上,所述承载框(9)通过第二电动伸缩柱(8)与支撑台(3)构成伸缩结构。

4.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述第二带轮(12)设置有两个,且两个第二带轮(12)的高度不同。

5.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述马达(13)固定在其中一个支板(11)上,且马达(13)的输出端与其中一个第二带轮(12)相连接。

6.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述移动板(15)通过电动伸缩杆(14)与支板(11)构成伸缩结构,且移动板(15)与电动伸缩杆(14)一一对应设置,所述电动伸缩杆(14)与支板(11)一一对应设置。

7.如权利要求1所述的一种便于调整长度的皮带输送机,其特征在于:所述电池组(18)固定在支撑台(3)的顶部,且电池组(18)电性连接有第一电动伸缩柱(4)、第二电动伸缩柱(8)、马达(13)和电动伸缩杆(14)。

说明书: 一种便于调整长度的皮带输送机技术领域

本实用新型涉及皮带输送机技术领域,尤指一种便于调整长度的皮带输送机。

背景技术

皮带式输送机具有输送量大、结构简单、维修方便、部件标准化等优点,广泛应用于矿山、冶金、煤炭等行业,用来输送松散物料或成件物品,根据输送工艺要求。

现有的皮带输送机上皮带输料部分的长度一般为固定式,不便调节,难以根据输送距离灵活调节皮带输料部分的长度,在使用该装置之前不便根据需求调整皮带的高度,针对上述问题,需要对现有的设备进行改进。

实用新型内容

本实用新型的目的在于提供一种便于调整长度的皮带输送机,以解决上述背景技术中提出的现有的皮带输送机上皮带输料部分的长度一般为固定式,不便调节,难以根据输送距离灵活调节皮带输料部分的长度,在使用该装置之前不便根据需求调整皮带的高度的问题。

本实用新型提供的一种便于调整长度的皮带输送机,包括底座、第一电动伸缩柱、马达、皮带和电池组,所述底座的底部固定有自锁滚轮,所述第一电动伸缩柱贯穿支撑台并与连接板相连接,所述第一电动伸缩柱通过螺栓固定在支撑台上,所述连接板通过螺栓固定在底座的上端面上,所述支撑台的上端面固定有把手,所述支撑台的上侧通过第二电动伸缩柱与承载框相连接,所述承载框的内侧转动连接有第一带轮。

所述支撑台上端面的两侧对称固定有支板,所述支板之间转动连接有第二带轮,所述支板的一侧通过电动伸缩杆与移动板相连接,所述移动板之间转动连接有第三带轮,所述皮带绕在第一带轮、第二带轮和第三带轮的外侧。

优选的,所述连接板通过第一电动伸缩柱与支撑台构成伸缩结构,所述第一电动伸缩柱设置有四个,且四个第一电动伸缩柱关于支撑台的竖直中轴线对称设置。

优选的,所述第一带轮设置有两个,且两个第一带轮对称设置在承载框上,所述承载框通过第二电动伸缩柱与支撑台构成伸缩结构。

优选的,所述第二带轮设置有两个,且两个第二带轮的高度不同。

优选的,所述马达固定在其中一个支板上,且马达的输出端与其中一个第二带轮相连接。

优选的,所述移动板通过电动伸缩杆与支板构成伸缩结构,且移动板与电动伸缩杆一一对应设置,所述电动伸缩杆与支板一一对应设置。

优选的,所述电池组固定在支撑台的顶部,且电池组电性连接有第一电动伸缩柱、第二电动伸缩柱、马达和电动伸缩杆。

工作原理:首先手握把手推拉该装置并利用自锁滚轮将该装置移动至所需地点,电池组在逆变器的作用下将直流电变为交流电供整个装置使用,启动第一电动伸缩柱,第一电动伸缩柱伸缩,从而带动支撑台上下移动,直至支撑台处在合适的高度,通过控制四个第一电动伸缩柱的伸缩差可保证该装置摆放平稳,第二电动伸缩柱和电动伸缩杆同时伸长时,第一带轮随着承载框一起向上移动,同时第三带轮随着移动板一起向右移动,方便伸长皮带顶部部分,第二电动伸缩柱和电动伸缩杆同时收缩时可缩短伸皮带顶部部分,确定好长皮带顶部部分的长度之后,将材料放置在皮带上,启动马达,马达带动对应的第二带轮转动,此时第一带轮、第二带轮、第三带轮和皮带配合运转,以此顺利输送材料,这就完成整个工作。

本实用新型的技术手段可获得的技术效果为:

1、第一电动伸缩柱与支撑台之间为可拆分结构,连接板与底座之间为可拆分结构,方便组装拆卸,手握把手推拉该装置并利用自锁滚轮将该装置移动至所需地点之后,支撑台可在第一电动伸缩柱的伸缩作用下上下移动,方便根据需求调节支撑台的高度。

2、第一带轮随着承载框一起上下移动的同时,第三带轮可随着支板一起左右移动,方便调节皮带最顶部的长度,且可灵活调节皮带的张紧度。

附图说明

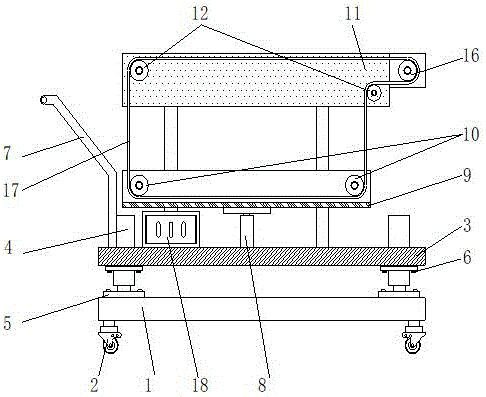

图1为本实用新型正视剖面结构示意图;

图2为本实用新型正视外观结构示意图;

图3为本实用新型左视剖面结构示意图;

图4为本实用新型俯视剖面结构示意图;

图5为本实用新型第一电动伸缩柱与连接板连接结构示意图。

图中:1、底座;2、自锁滚轮;3、支撑台;4、第一电动伸缩柱;5、连接板;6、螺栓;7、把手;8、第二电动伸缩柱;9、承载框;10、第一带轮;11、支板;12、第二带轮;13、马达;14、电动伸缩杆;15、移动板;16、第三带轮;17、皮带;18、电池组。

具体实施方式

为了对本实用新型的技术特征、目的和效果有更加清楚的理解,现对照附图说明本实用新型的具体实施方式。

本实用新型所提供的便于调整长度的皮带输送机的较佳实施例如图1至图5所示,包括底座1、第一电动伸缩柱4、马达13、皮带17和电池组18,底座1的底部固定有自锁滚轮2,第一电动伸缩柱4贯穿支撑台3并与连接板5相连接,第一电动伸缩柱4通过螺栓6固定在支撑台3上,连接板5通过螺栓6固定在底座1的上端面上,支撑台3的上端面固定有把手7,支撑台3的上侧通过第二电动伸缩柱8与承载框9相连接,承载框9的内侧转动连接有第一带轮10,第一电动伸缩柱4与支撑台3之间为可拆分结构,连接板5与底座1之间为可拆分结构,方便组装拆卸,手握把手7推拉该装置并利用自锁滚轮2将该装置移动至所需地点之后,支撑台3可在第一电动伸缩柱4的伸缩作用下上下移动,方便根据需求调节支撑台3的高度。

支撑台3上端面的两侧对称固定有支板11,支板11之间转动连接有第二带轮12,支板11的一侧通过电动伸缩杆14与移动板15相连接,移动板15之间转动连接有第三带轮16,皮带17绕在第一带轮10、第二带轮12和第三带轮16的外侧,第一带轮10随着承载框9一起上下移动的同时,第三带轮16可随着支板11一起左右移动,方便调节皮带17最顶部的长度,且可灵活调节皮带17的张紧度。

本实施例中,连接板5通过第一电动伸缩柱4与支撑台3构成伸缩结构,第一电动伸缩柱4设置有四个,且四个第一电动伸缩柱4关于支撑台3的竖直中轴线对称设置,手握把手7推拉该装置并利用自锁滚轮2将该装置移动至所需地点之后,支撑台3可在第一电动伸缩柱4的伸缩作用下上下移动,方便调节支撑台3的高度,通过控制四个第一电动伸缩柱4的伸缩差可使该装置摆放起来更加平稳。

本实施例中,第一带轮10设置有两个,且两个第一带轮10对称设置在承载框9上,承载框9通过第二电动伸缩柱8与支撑台3构成伸缩结构,承载框9在第二电动伸缩柱8的伸缩作用下上下移动时,第一带轮10随之上下移动,此时第二带轮12可随着移动板15一起左右移动,方便调节皮带17顶部部分的长度。

本实施例中,第二带轮12设置有两个,且两个第二带轮12的高度不同,右侧的第二带轮12可起到导向的作用,使皮带17顶部部分长度的调节操作更加顺滑。

进一步的,马达13固定在其中一个支板11上,且马达13的输出端与其中一个第二带轮12相连接,将材料放置在皮带17的顶部之后,左侧的第二带轮12可在马达13的作用下转动,从而引导皮带17移动,搭配第一带轮10、第二带轮12和第三带轮16可顺利的输送材料。

更进一步的,移动板15通过电动伸缩杆14与支板11构成伸缩结构,且移动板15与电动伸缩杆14一一对应设置,电动伸缩杆14与支板11一一对应设置,第一带轮10随着承载框9一起上下移动的过程中,移动板15可在电动伸缩杆14的伸缩作用下左右移动,方便灵活调节皮带17输料部分的长度以及皮带17的张紧度。

除此之外,电池组18固定在支撑台3的顶部,且电池组18电性连接有第一电动伸缩柱4、第二电动伸缩柱8、马达13和电动伸缩杆14,电池组18可在逆变器的作用下将直流电变为交流电供整个装置使用,以此保证该装置的正常使用。

使用时,首先手握把手7推拉该装置并利用自锁滚轮2将该装置移动至所需地点,电池组18在逆变器的作用下将直流电变为交流电供整个装置使用,启动第一电动伸缩柱4,第一电动伸缩柱4伸缩,从而带动支撑台3上下移动,直至支撑台3处在合适的高度,通过控制四个第一电动伸缩柱4的伸缩差可保证该装置摆放平稳,第二电动伸缩柱8和电动伸缩杆14同时伸长时,第一带轮10随着承载框9一起向上移动,同时第三带轮16随着移动板15一起向右移动,方便伸长皮带17顶部部分,第二电动伸缩柱8和电动伸缩杆14同时收缩时可缩短伸皮带17顶部部分,确定好长皮带17顶部部分的长度之后,将材料放置在皮带17上,启动马达13,马达13带动对应的第二带轮12转动,此时第一带轮10、第二带轮12、第三带轮16和皮带17配合运转,以此顺利输送材料,这就完成整个工作。

以上仅为本实用新型示意性的具体实施方式,并非用以限定本实用新型的范围。任何本领域的技术人员,在不脱离本实用新型的构思和原则的前提下所作的等同变化与修改,均应属于本实用新型保护的范围。而且需要说明的是,本实用新型的各组成部分并不仅限于上述整体应用,本实用新型的说明书中描述的各技术特征可以根据实际需要选择一项单独采用或选择多项组合起来使用,因此,本实用新型理所应当地涵盖了与本案实用新型点有关的其他组合及具体应用。
