一种大型双吸式风机降重抗弯转子结构,包括叶轮、轴盘、主轴,所述轴盘内圆周加工有空槽,空槽中周向均匀布置有加强筋。与现有的技术相比,本发明的有益效果是:1)本发明采用内部镂空的轴盘设计,达到对大型双吸式离心风机降重的目的。2)轴盘的轴向尺寸=1/3叶轮的轴向尺寸,该设计可以使叶轮的重量均匀的分散在主轴上,提高风机整体的刚度和抗弯能力。3)轴盘圆弧R1和R2采用与离心叶轮前盘加工所在圆(曲率半径R0)同心拟合的设计方法,减少流道损失,实现流道内的流线入口处等截径90°弧度光滑转向。4)本发明设计新颖、结构紧凑,方便拆卸、易于更换、安全可靠。

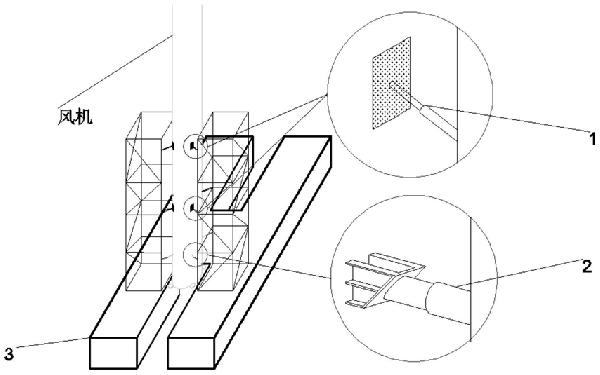

一种用于海上大型风机整体运输和浮托安装的驳船及使用方法,包括浮托驳船、固定在浮托驳船上的支撑框架、靠船件系统、调载系统。在码头整体浮托安装时,通过调载系统改变驳船吃水深度,当驳船压载到达指定位置进行卸载,驳船上移托起风机转移到驳船。驳船的垂直支撑结构与风机塔柱下部楔形卡位结构对准后自动连接,经过海上运输到达安装位置后,驳船进行压载,风机缓慢的由驳船下落转移到海上桩基基础上,继续压载,实现垂直支撑结构与楔形卡位结构解脱,最终完成风机整体浮托安装。浮托驳船为H型船体,便于插入单桩基础,也可以实现一次运输安装两台风机,提高效率。与同尺寸单船相比,本发明吃水面积更大,有更好的稳定性,波浪力作用下的运动响应更小。
本发明涉及通风机技术领域,且公开了一种可调整通风方向的矿用通风机,包括圆形通风管,所述圆形通风管的内壁固定连接有轴流风机,所述圆形通风管的内壁贴合设置有圆形弯管,所述圆形弯管的表面固定连接有挡环,所述挡环的左侧与圆形通风管的右侧接触,所述挡环的右侧和圆形弯管的表面均贴合设置有第一空心板。本发明通过设置圆形通风管、圆形弯管、挡环、第一空心板、连接柱、第二空心板、第一支撑块、驱动机构、立柱和条形孔,其中,当驱动机构中的驱动电机打开时,通过驱动电机使圆柱以转轴为中心转动,然后,通过圆柱和条形孔的配合,使圆形弯管转动,进而使该通风机的通风方向可根据需要进行调整。
本实用新型公开了工业除尘技术领域的一种用于湿式球磨机的除尘装置,包括二级除尘箱,二级除尘箱的内侧壁固定连接有进水管,进水管的输入端贯穿二级除尘箱并延伸至二级除尘箱的右侧,进水管的外表面固定连通有等距离排列的送水管,每个送水管的外表面均固定连通有等距离排列的喷头,二级除尘箱的内侧壁固定连接有第二导气管,第二导气管的输入端贯穿二级除尘箱并延伸至二级除尘箱的左侧,通过设置有二级除尘箱配合进水管,可以为除尘提供充足的水量,起到保证除尘效果的作用,通过设置有送水管配合喷头,可以更加均匀的喷射出水,这样能更好的与含有灰尘的气体进行混合除尘,达到更加彻底除尘的目的,起到保证排放气体更加洁净的作用。
本实用新型公开了一种氢氧化镁磨粉生产雷蒙磨除尘装置,涉及氢氧化镁磨粉除尘设备技术领域,本实用新型包括底座以及安装于底座上的除尘箱,除尘箱的顶部设有盖板,底座的底部设有储水箱,储水箱通过喷淋机构与除尘箱的内部连接,除尘箱的内部设有清理机构,喷淋机构包括循环泵、抽水管、送水管、喷淋管和雾化喷头,清理机构包括第一过滤网、连接块、第二过滤网、固定架、拉环和固定框。本实用新型为一种氢氧化镁磨粉生产雷蒙磨除尘装置,便于将气体中携带的粉尘进行除尘,除尘效果好,避免了污染空气,保证了使用人员的身体健康,便于将拉出的第一过滤网与第二过滤网上的粉尘进行清理和回收利用,节省了人力物力,清理起来比较方便。
本实用新型公开了一种带有筛选进料机构的制砂机,涉及制砂机技术领域,包括箱体和螺纹杆,还包括箱体的内部安装有螺纹杆,且螺纹杆的两侧均连接有轴承,螺纹杆的外侧设置有杆套,且杆套的上方设置有转轴,转轴的顶部设置有支撑杆,且气支撑杆的上方安装有挡板。本实用新型通过设置吹风嘴和漏板,使用者手动转动螺纹杆,螺纹杆受力在轴承内进行转动,螺纹杆转动带动杆套进行相对左右滑动,两个杆套相互靠近滑动时,使支撑杆连接转轴进行向上运动,支撑杆带动挡板进行向上运动,直至两个挡板的端部相接触,能够对漏板筛选的石料起到封堵作用,从而实现下料的可控,解决了不便于对石料进行除灰筛选控制制砂机下料的问题。
本实用新型公开一种便于下料的球磨机,转动安装底座的上端横向固定装配有球磨机主体,球磨机主体底面固定连通有降尘下料管道,转动安装底座上表面中部滑动插接有带有筛网的集料槽;通过设置有降尘下料管道,能够延长下料管的下料长度,减少扬尘;通过将下料管内的筛网设置在外部,更方便进行清理,清理时,通过筛网表面堵塞物清洁结构方便地将筛网表面堵塞的大颗粒矿物推入后方的堵塞物粉碎槽体内,堵塞物粉碎槽体收纳至容积一半左右时,扣合堵塞物粉碎机构,对收集的大颗粒矿物进行挤压粉碎,达到处理要求,这种方式操作更为方便,且能够直接处理并回收堵塞的大颗粒矿石。
本实用新型公开了镁砂输送用斗式提升机,包括提升机主体、出料口、导料座、导向板和进料斗,所述导料座内腔的上端和出料口外表面的下端之间固定连接有密封橡胶圈,所述提升机主体正表面的上端固定安装有调节座,所述调节座的左侧固定安装有电机,所述电机的输出端固定连接有主动螺纹杆。本实用新型通过导料座、电机、调节座、进料斗、活动块、主动螺纹杆、活动连杆、齿轮、密封橡胶圈、从动螺纹杆、密封挡板、固定板、导向杆、导向板、弹簧和固定座的作用,解决了现有的斗式提升机排料口的结构固定,无法根据需要调节物料排出的位置,同时,进料口不具备密封结构,容易造成大量粉尘扩散,污染周围环境的问题。
本实用新型公开了一种斗式提升机的积料刮板,包括储料壳,所述储料壳的内部安装有出料组件,所述耳板和储料壳固定连接,所述耳板的内部固接有滑杆,所述滑杆的外壁套接有刮板,所述储料壳的底端固接有支座,所述支座的外壁固接有横杆,所述横杆的外壁套接有卡环,所述卡环的外壁固接有收集箱。本实用新型涉及斗式提升机技术领域,该斗式提升机的积料刮板,通过刮板、支座、横杆、卡环和收集箱等的配合使用,收集箱置于储料壳的底部,在外部动力源的作用下带动刮板在滑杆的外壁移动,刮板的移动将储料壳底部的积料推出,积料落入到收集箱中直接进行收集,解决了积料需要二次清理的问题,减低工作人员的劳动强度。
本实用新型公开了一种新型斗式提升机胶带夹具,涉及斗式提升机的技术领域,本实用新型旨在解决胶带斗式提升机的胶带接头现行大多采用胶带两端相互搭接,然后用2?3个料斗的斗钉固定,使用一段时间后,随着料斗的掏料和料斗及物料重力的影响,拴接斗钉处的胶带逐渐被拉豁,甚至断裂,影响设备正常运行的问题,本实用新型包括胶带,所述胶带一侧侧壁上设有料斗,2个相邻所述胶带之间设有垫片,所述垫片远离料斗的端面设有挤压块,垫片带动挤压块放置在个胶带的中间,通过上下两侧的压板对胶带和垫片进行挤压,同时锁定螺母与连接螺杆螺纹拧紧固定,使用中胶带将越拉越紧,不会产生断裂现象,且延长胶带使用寿命。
本实用新型公开了一种斗式提升机料斗固定装置,包括斗式提升机箱体,斗式提升机箱体的内腔安装有板链式输送机,板链式输送机的板链处固定连接有侧块,侧块的侧壁对称固定连接有螺纹块,侧块的侧壁间隙配合有侧板,侧板的另一侧固定连接有料斗,侧板的侧壁对称固定连接有挡板,挡板的侧壁与侧块的侧壁相贴合,侧板的前侧壁对称固定连接有圆孔板,圆孔板通过螺栓与螺纹块螺纹连接。侧块可以跟随板链一同移动,圆孔板会与螺纹块贴合,通过螺栓进行螺纹连接,侧板两侧设置有挡板,同时挡板会与侧块贴合,可以使料斗的安装更牢固,避免板链式输送机输送时料斗大幅度晃动,使输送过程更平稳,避免洒落大量物料影响输送工作。
本实用新型公开了一种带换热结构的斗式提升机,包括底板,所述底板的顶部固定连接有斗式提升机本体,所述斗式提升机本体的表面设有送料斗,所述斗式提升机本体的顶部固定连接有驱动箱,所述斗式提升机本体的右侧固定连接有制冷箱,所述制冷箱的内腔设有半导体制冷片,所述制冷箱的内腔固定连接有漏板,所述漏板的顶部放置有活性炭吸附块。本实用新型通过风机、第一管道、第二管道和半导体制冷片的设置,解决了现有的斗式提升机不具备换热结构,由于斗式提升机需要长时间工作,在工作的过程中会产生大量的热量,热量过高,容易导致斗式提升机的驱动结构出现损坏,大大降低了斗式提升机使用寿命的问题。
本实用新型公开了一种斗式提升机检修辅传装置,涉及斗式提升机的技术领域,本实用新型旨在解决由于主驱动转速较快,往往会出现主驱动电机停止时胶带上料斗安装位置超前或错后,导致安装料斗的效率不高的问题,本实用新型包括底座,所述底座的上端面设有主驱动电机、检修平台、主减速机和摆线减速机,所述主减速机的输入端两侧分别设有输入轴A和输入轴B,检修时,联轴器A和联轴器B啮合连接在一起,主驱动电机停机,摆线减速机启动,由于摆线减速机转速较慢,通过联轴器A和联轴器B之间的配合传动,能够使传动滚筒转动,使料斗安装位置达到机壳上安装孔时,停止摆线减速机工作,安装完料斗后,再启动摆线减速机,直到料斗安装完毕。
本实用新型涉及斗式提升机技术领域,具体揭示了一种具备筛选功能的斗式提升机,包括机壳,所述机壳内腔的顶部活动连接有上光杆,所述上光杆的表面固定连接有上传动轮,所述机壳内腔的底部活动连接有下光杆,所述下光杆的表面固定连接有下传动轮,所述下传动轮和上传动轮之间套设有皮带,所述上传动轮和下传动轮通过皮带传动连接。本实用新型通过振动电机的工作,振动电机使横板上下晃动,通过横板的移动带动限位导杆在入料斗的内部滑动,通过横板的移动带动滑块在滑槽的内部滑动,同时横板的移动使缓冲弹簧发生形变,此时物料通过过滤孔漏出,达到了筛选功能的优点,解决了现有的斗式提升机在使用时不具备筛选的功能。
本实用新型公开了一种斗式提升机畚斗皮带冲孔装置,该冲孔装置包括架体,在架体上设有皮带放卷机构、冲孔机构和皮带收卷机构,在架体上设有驱动皮带收卷筒旋转的收卷电机,在皮带放卷机构与冲孔机构之间的架体上设有将皮带喂入冲孔机构的上压辊和下压辊,在冲孔机构与皮带收卷机构之间的架体上设有将冲孔后的皮带喂入收卷机构的收料辊和变向辊,所述斗式提升机畚斗皮带冲孔装置还包括控制冲孔机构动作及收卷电机启停的主控器,在架体上还设有向主控器输出皮带行走速度信息的收料辊转速传感器。该斗式提升机畚斗皮带冲孔装置具有结构简单,占用空间小,工作效率高,冲孔成本低,冲孔精度高等优点,可以满足规模化生产作业要求。
本实用新型公开了一种具有积料清理功能的斗式提升机,包括壳体,所述壳体右侧顶部位置贯穿并固定连接有储料口且储料口与壳体之间相互贯通。本实用新型中,如需清理或清洗料斗内部的积料,可将料斗持续转动,这时启动的加压泵,加压泵将水箱内部的水通过加压泵将其抽入至分流管内部,分流管分流进储水管内部,水在加压泵的压力下,通过各个喷头排出,对料斗内部以及壳体内部进行清洗清理工作,料斗持续转动上升将内部的积水以及积料通过出料口将其排出,后期也可通过把手将固定板拉出,将壳体底部的积料以及积水排出,清洗完成以后可启动滚筒烘干机,滚筒烘干机将热风通过出风管排入至壳体内部,对壳体内部进行烘干工作。
本实用新型公开了一种底部积料刮除效果好的斗式提升机,包括提升机壳和传输链带,所述提升机壳的内部安装有传输链带,所述传输链带的外部均匀分布有运载斗,所述传输链带内部的顶端和底端均安装有传输链轮,所述提升机壳后端的上方安装有传输电机,所述提升机壳的左侧安装有进料口,所述提升机壳上方的右侧开设有出料口。该底部积料刮除效果好的斗式提升机通过设置有料槽筒、液压缸、活塞杆、限位杆、铰接架、移动套,料槽筒可自动向上移动,运载斗即可不断盛走堆积的物料,保证在积料的情况下升降料槽筒来实现刮除积料,不会磨损运载斗,降低了组件维修的成本,更安全稳定,解决了积料难处理的问题。
本实用新型公开了一种离心风机叶轮固定装置,该离心风机包括:底座,所述底座的顶部安装有防护筒,并在防护筒的前端安装盖板,且防护筒和盖板之间通过卡扣连接,所述防护筒和盖板之间放置有叶轮以及固定组件;其中,所述固定组件包含对接盘,且对接盘由安装在防护筒外侧的电机驱动;支撑环以及插销。本实用新型所述的一种离心风机叶轮固定装置,一是通过在叶轮的外部开设销槽,并与支撑环以及对接盘外部的插销对应,能够降低叶轮与电机连接的难度,方便叶轮进行更换与修理;二是通过在防护筒的内壁安装带有滑轮的安装座,且安装座通过弹簧与压力传感器连接,能够在检测叶轮转动时,是否发生晃动或者偏移,方便及时对叶轮进行修理与调整。

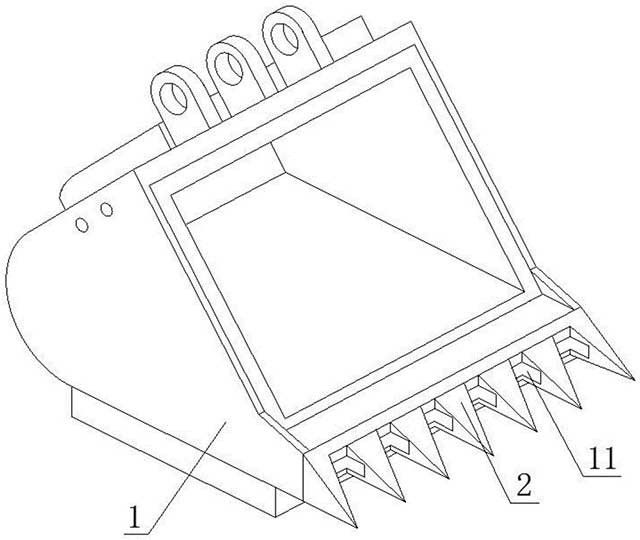

本实用新型属于建筑工程技术领域,涉及一种气动旋挖钻机使用的集料斗,更具体地,是一种在硬质岩地层施工中,使用在气动旋挖钻机上的集料斗。本实用新型的集料斗可以有效的将击碎的岩渣进行收集,减少更换截齿钻进行清孔的次数;采用挂钩的连接形式,拆卸方便,集料斗被提出孔外后,可以快速的拆卸下来,进行卸料。
本实用新型属于建筑工程技术领域,涉及一种气动旋挖钻机使用的双壁钻头,适用于硬质岩地层施工中。效果如下:在保证原有钻头的净空尺寸的情况下,在原有筒钻的外侧增加一层内筒,保证气流通过,充分利用废气;钻头基座上设置的钻头出气孔,使得多余的废气从钻头出气孔排出,废气可以将破碎的岩渣吹出孔外,使得钻头的截齿可以和岩石接触的更密切,提高钻进速率;传统的气动钻机是将岩石全部击碎后排出,而双壁钻头采用切削的方式,将岩石切割后可以取出完整的岩芯,提高钻进效率。
本实用新型公开了一种大吨位旋挖钻机用辅助定位装置,包括第一半环和第二半环,所述第一半环和第二半环的一侧均固定安装有连接杆,所述第一半环的内部开设有第一滑槽,所述第一滑槽的内部设置有螺纹杆,所述螺纹杆表面连接有螺纹套筒,所述第一滑槽的一侧开设有凹槽。该大吨位旋挖钻机用辅助定位装置,通过设置旋钮、第一滑槽、螺纹杆、螺纹套筒和限位板,螺纹杆在第一滑槽的内部转动连接,螺纹杆与螺纹套筒之间螺纹连接,方便通过转动旋钮带动螺纹杆转动,螺纹杆带动表面的螺纹套筒移动,螺纹套筒带动一侧的限位板运动,对钻轴起到限位的作用,能够适用不同直径的钻轴,提升了装置的实用性。
本实用新型公开了一种大吨位旋挖钻机用卸渣辅助装置,包括透水砖,所述透水砖上方一体化设置有导水槽,所述透水砖下方固定连接有连接块,所述连接块外围固定连接有连接槽,所述连接槽下方固定连接有沥青层,所述沥青层下方固定铺设有引水层,所述引水层两侧固定连接有边砖,所述边砖内部固定开设有流水孔,所述边砖一侧固定连接有路砖。该大吨位旋挖钻机用卸渣辅助装置,通过设置的连接块,利用连接块与连接槽固定连接,这也就使得整个透水砖下方不用铺设砂石,且利用连接槽将连接块夹住,从而也就保证透水砖被固定,防止松动,同时直接在透水砖下方设置沥青层,使得水更容易漏下,从而防止雨水的积蓄,也就不会出现积水飞溅的问题。
本实用新型属于旋挖钻机技术领域,具体涉及一种气动旋挖钻机使用的同步卷扬装置。本实用新型可以使钢丝绳和高压空气管道同时地提升和下放,避免因二者收放不同步而产生管道弯折、漏气等安全隐患,减少人力物力的使用,同时还可以提高旋挖钻进的效率,实现高压气体通道和钢丝绳的同步收放。
本实用新型属于旋挖钻机技术领域,涉及一种气动旋挖钻机使用的中间过气提引器。提引器上部通过两侧耳板体传递上方钢丝绳荷载,接触面积更大,应力分布更加均匀,整体结构受力更加稳定可靠;提引器上接体内部气体通道为大孔径直管,减少管道多次弯折所产生的流体能量损失,同时减少流体对机械构件的冲蚀磨损;提引器内部的推力轴承上下两端均装有球轴承,使内部管道对中效果更好,设备运转更加稳定;提引器上接体外壁及中接体外壁设有加油口和放油口,便于润滑结构的保养和维护;上接体与内接体的气体传输通道连接处以及中接体与下连接处采用浮动油封,构件密封效果更加可靠,降低因密封失效所产生的维修保养和误工费用,提高旋挖钻机的工作效率。
本发明属于定向钻机配套设备技术领域,特别提供了一种水平定向钻机的送杆装置。一种水平定向钻机的送杆装置,包括有连接座、支撑座、钻杆放置板、钻杆推送机构和动力机构,其中,钻杆推送机构包括有第一轴承座、第一转轴、转动架、第一安装座、液压缸、连接杆和钻杆夹爪。本发明通过双轴电机和转动架相互配合能够对钻杆进行自动输送,从而能够减小人们劳动力,并且钻杆夹爪能够对钻杆进行夹紧限位,防止钻杆在输送过程中发生掉落。本发明的进料推架随钻杆推送机构间歇性运转,将后侧钻杆向前移动,从而能够使得钻杆自动进行补料,进而能够减小人们劳动力,提高钻杆补料效率。本发明通过对齐件能够对钻杆进行居中定位。
本实用新型涉及地表浅层打水井设备技术领域,特别涉及干式水井钻机,由环形冲击钻头、重锤冲击钻头、三角形钻塔支架、第一节井管、离合式卷扬机、井管导引架、滑轮、钢丝绳、卷扬机离合控制杆构成。环形冲击钻头固定在第一节井管下端处,重锤冲击钻头设置在井管中,并可上下滑动钻井孔与下井管同步进行,钻井孔的直径与所下井管的直径相等,钻井孔的泥土、砂石不用水冲出地面,由环形冲击钻头、重锤冲击钻头挤压到井管周围,钻井孔的土方量是现有打井设备的1/4,打井过程中没有废水、废渣的排放及噪音的污染,不会出现井坍塌、钻头折断的情况,打井用时短、造价低、成功率高。(ESM)同样的发明创造已同日申请发明专利
本发明公开一种适用于岩与土的螺旋冲击钻孔装置的施工方法,钻孔装置包括钻机系统和钻机支架,所述钻机支架包括行走的底盘机构,底盘机构上设有旋转机构,旋转机构上设有工作平台,工作平台上设置有驾驶及操作室,工作平台的前端设有动臂,动臂的前端与钻孔系统连接;钻孔系统包括配电系统、空压系统、凿岩部件、钻土部件、齿轮、钻杆和钻头。施工方法包括将钻机支架行驶至指定位置;安装钻孔系统;调节钻头的初始高度和钻孔角度;开始钻孔。本发明解决了钻孔设备无法适用于不同土层的难题,适用于岩与土的螺旋冲击钻孔装置可适应不同的地层条件,可精准控制钻孔角度,机动性强,绿色环保、节能降噪,钻头坚固牢靠,适用于边坡、基坑支护工程。
本发明公开了一种复杂高陡边坡的钻孔装置的施工方法,钻孔装置包括钻孔机支架、钻机底座和钻孔机。钻孔机支架包括滑板,滑板上设有底盘,底盘前端与平台前端铰接连接,支撑构件与平台铰接连接,与底盘扣件连接,底盘和平台的宽度均可调节;钻孔机包括配电系统、空压系统、齿轮、凿岩部件、钻土部件、钻杆和钻头;施工方法包括:1)将钻孔机支架拉至指定位置;2)展开支架并锁死;3)调整底盘与平台角度;4)安装钻孔机;5)开始钻孔。本发明解决了复杂高陡边坡钻孔困难的问题,可适应于各种岩土体地层,可应对凹凸、茂林等复杂的坡面条件,行动灵活,性能安全可靠,可充分应对现有复杂高陡边坡的加固工程。
本实用新型公开了一种适用于岩与土的螺旋冲击钻孔装置,包括钻机系统和钻机支架,所述钻机支架包括行走的底盘机构,底盘机构上设有旋转机构,旋转机构上设有工作平台,工作平台上设置有驾驶及操作室,工作平台的前端设有动臂,动臂的前端与钻孔系统连接;钻孔系统包括配电系统、空压系统、凿岩部件、钻土部件、齿轮、钻杆和钻头。本实用新型解决了钻孔设备无法适用于不同土层的难题,适用于岩与土的螺旋冲击钻孔装置可适应不同的地层条件,可精准控制钻孔角度,机动性强,绿色环保、节能降噪,钻头坚固牢靠,适用于边坡、基坑支护工程。
