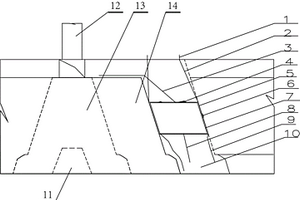

中深孔采矿切割天井以切代掘一次成井及维护方法 900

 0

本发明是一种中深孔采矿切割天井以切代掘一次成井及维护方法，在回采作业中，以两翼切割回风天井（11）的井壁为自由面进行中深孔凿岩，然后依次进行爆破；在前一分条的切割槽（4）施工时，该前一分条的切割槽（4）向后一分条矿体延伸2～3m，形成后一分条的切割回风天井；在充填作业中，首先在出矿沿脉（3）穿口施工砖混结构的封闭墙（5），然后进行切割回风天井（7）的封闭及排水管路架设，之后施工切割回风天井封闭墙（6）。在中深孔采场进行凿岩爆破的同时，形成了下步回采采场的切割回风天井，降低了施工难度和成本，缩短了施工周期并提高玲珑作业安全程度。

用于采矿现场的通风系统 653

 0

本实用新型属于通风设备技术领域，尤其一种用于采矿现场的通风系统，包括保护壳，保护壳的内部设置有吸风机，吸风机的顶部固定连接有进风管，吸风机的侧面固定连接有出风管，出风管的底端配合安装有多个通风管，多个通风管的正下方设置有挡板，出风管远离吸风机的一侧侧壁上固定安装有竖直设置的电动滑台；电动滑台的滑动端上配合安装有滑块，且滑块的底壁焊接有伸缩杆，伸缩杆的底部固定有连接柱，连接柱远离伸缩杆的一端与其中一个通风管的外壁相固定，保护壳的外壁一侧固定安装有放置板；本实用新型调节方便，灵活性强，能够对气流进行过滤，达到过滤去除灰尘粒子，进入矿井的空气洁净的效果，方便人体吸入，提高了通风效果。

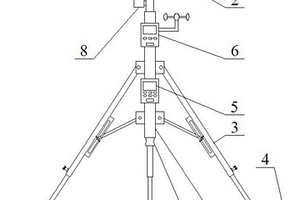

采矿区全地形自动抑尘装置 758

 0

本实用新型涉及环保降尘技术领域，公开了一种采矿区全地形自动抑尘装置，包括若干喷淋装置、水泵、供水软管、及控制器；喷淋装置包括支架、旋转喷头、温湿度传感器，支架由垂直的中空管和三根支脚组成的伞骨形支架，每根支脚能够自由调节长度，支脚底部设有折叠压杆，旋转喷头安装于支架顶部，供水软管与中空管连接；温湿度传感器固定于支架上；水泵连接水源并通过供水软管与各喷淋装置连接；温湿度传感器通过有线或无线方式与控制器连接，控制器与水泵开关连接。本实用新型的优点在于：喷淋装置结构轻巧，适合在地形复杂、地面不平整的情况下任意地点放置；采用温湿度、风力数据双因素自动控制，实现24小时不间断监测运行。

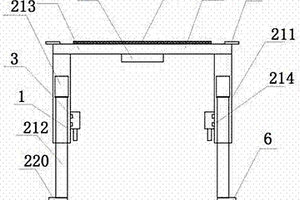

采矿用支撑保护架 740

 0

一种采矿用支撑保护架，包括：1个上框架、2个侧面框架、驱动电机、车轮；其中，所述上框架由4个主骨架，以及若干填充式栅栏组成；其中，所述4个主骨架构成一个长方形，其中左右2个主骨架内侧面上设置有安装位；所述填充式栅栏通过设置在左右两个主骨架内侧面的安装位呈左右方向固定安装在主骨架组成的长方形内；所述侧面框架由前后两个支撑杆、以及水平放置杆组成；其中，所述支撑杆固定安装在上框架的主骨架上，其由上部，以及下部组成，其中，所述上部为中空圆柱形，其内部上端安装有液压伸缩装置，所述上部下端的内侧设置有驱动电机安装位；所述下部一端固定安装在液压伸缩装置上；所述水平放置杆两端固定安装在下部下端。

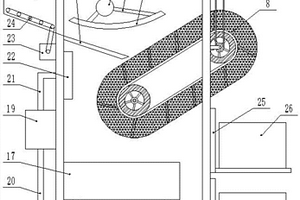

具有筛选功能的采矿装置 809

 0

本发明公开了一种具有筛选功能的采矿装置，包括收集室、第一万向轮、驱动电机、第一传送带、皮带、第一筛选室等；本发明采用自动化筛选的方式，避免了现有技术，人工筛选人工劳动强度大，工作效率低下的问题，原料投入到收集室中，驱动电机带动第一传送带转动，将原料带入到进料管中，通过上筛网和下筛网进行筛选，细小杂质从分离管脱离，原料从出料管进入到第二传送带上，永磁体吸附磁性杂质，刮板刮除第二传送带上的灰尘到杂质收集室收集起来，第二传送带将原料运输到筛筒中，进行去除杂质，然后将原料投入到第二筛选室中，斜板在第二震动电机作用下，筛选杂质，最后将原料进入到运输车上的过滤网上，运行运输。

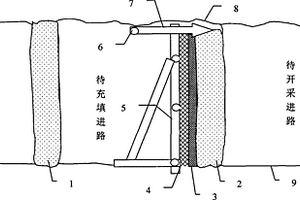

用于尾砂充填采矿的现浇泡沫隔离墙施工方法 802

 0

本发明提供了一种用于尾砂充填采矿的现浇泡沫隔离墙施工方法。其步骤如下：第一步：在采空进路靠近待开采进路的实帮一侧，清理底板，搭建脚手架；第二步：将承力珊固定到脚手架上，随后，将隔离布挂贴到承力珊上；第三步：将已敷贴有承力珊和隔离布的脚手架用斜撑固定，在实帮、底板和脚手架之间，围成一个上部开口的空腔；第四步：将泡沫料浆注入上述空腔内，待泡沫料浆凝固达到一定强度后，拆除脚手架，撤除承力珊，即得现浇泡沫隔离墙。施工迅速、浇筑方便、应用性能好。

中深孔采矿法采场顶板及两帮浮石冒落预防及控制方法 1011

 0

本发明涉及一种中深孔采矿法采场顶板及两帮浮石冒落预防及控制方法。在分条的中部偏上位置安置防护气囊，通过采场压风管路向防护气囊内注入高压风，使气囊壁对岩体产生挤压，预防两帮松动矿块脱落，同时能够预防顶板脱落矿块直接落入分条底部清理作业区，从而保证了分条内作业安全。

应用于采矿工程的传送式泥沙快速分离装置 702

 0

本发明公开了一种应用于采矿工程的传送式泥沙快速分离装置，包括分离箱，分离箱一侧的顶端固定设有进料斗，分离箱的内壁固定连接与进料斗相对应的输料板，分离箱的顶端固定连接水泵，管道穿过分离箱并固定连接中间管，中间管固定连接排水支管，排水支管远离中间管的一端固定连接第一喷淋板，第一喷淋板的下方设有分离装置，分离装置包括第一传动轮和第二传动轮，第一传动轮转动连接固定柱，第一传动轮与第二传动轮通过传动链传动连接，传动链设有两个，且两个传动链之间连接有过滤网，本发明通过设置分离装置，能够将泥沙进行分离，且分离的同时能够对沙子进行输送收集，且还能通过设置循环泵将水进行重复利用，从而节约水资源。

适用于采矿场的组合式人工点柱 624

 0

本实用新型涉及一种适用于采矿场的组合式人工点柱，包括若干不同规格的支撑钢筒、顶座钢板、底座钢板、膨胀钢筒和支撑架，支撑钢筒由钢管两端焊接钢板制成，膨胀钢筒由上盖、下盖和内筒组成，顶钢板的下方和底钢板的上方均与彼此依次相连的支撑钢筒连接，膨胀钢筒安装于支撑钢筒之间且位于支撑点柱的中下部，膨胀钢筒上方的支撑钢筒的长度从下至上依次递减，顶钢板、底钢板与支撑钢筒之间、支撑钢筒之间以及支撑钢筒与膨胀钢筒之间均通过螺丝连接固定。本实用新型的有益效果是：支撑点柱可通过不同长度的套筒来调节高度，越高套筒的长度越短，容易施工；成本低，可充分利用井下废旧钢轨和废旧管路作为支撑立柱使用，最大化的节约成本。

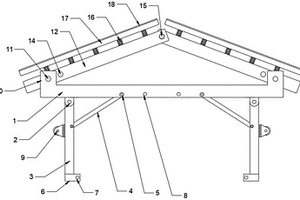

采矿工程施工用防护装置 620

 0

本实用新型公开了一种采矿工程施工用防护装置，包括主框架，主框架上对称设置有铰接座，铰接座上铰接有支撑柱，支撑柱上转动连接有支撑杆，主框架上对称开设有支撑孔，支撑孔与支撑杆远离支撑柱的一端插设有支撑固定销，支撑柱上固定设置有连接座，连接座上开设有连接主孔，主框架上对称开设有连接副孔，支撑柱的一侧固定装设有万向轮，主框架上对称设置有支撑座，支撑座上开设有通孔，通过设置可折叠收缩的防护支撑装置以及不影响正常工作的万向轮，可以省去现场搭建安装的繁琐过程，同时折叠时可以整体一起运输，解决了各个零部件拆卸后运输不方便的问题。

采矿工程中炮眼人工高空填充炸药的机构 924

 0

本实用新型公开了一种采矿工程中炮眼人工高空填充炸药的机构，包括支撑杆、缸体、伸缩杆、推送装置、气泵以及气囊，还包括角度调整机构和位置调整机构；缸体通过转动连接方式安装在支撑杆的顶部；伸缩杆通过滑动配合方式安装在缸体的内孔中，伸缩杆的前端设有孔状的插槽，气囊为圆柱状且布置在插槽中，气囊与安装在缸体上的气泵通过软管相连通；气囊用于夹持炮棍；角度调整机构用于调整缸体相对于支撑杆的角度；位置调整机构用于调整伸缩杆相对于缸体的位置。本实用新型利用气囊夹持炮棍，使用电动推杆插入炮棍，操作简单，效率高，方便了炸药填充操作。

采矿场防冒落快速支护装置 879

 0

本实用新型是一种采矿场防冒落快速支护装置,包括丝母座(6),并在丝母座(6)中安装有互为反向螺旋的第一丝杠(7)和第二丝杠(3);其中,第一丝杠(7)的外端插接方式安装有第一支柱管(8),第一支柱管(8)的外端连接有第一支护架(9),第二丝杠(3)的外端插接方式安装有第二支柱管(2),第二支柱管(2)的外端连接有第二支护架(1)。通过旋拧丝母座,第一支柱管和第二支柱管能够同时向内或向外位移,以缩短或者加长整个支护装置的长度(高度)。因此,本实用新型具有长度(高度)调节方便,有利于矿房矿体不同地点使用。

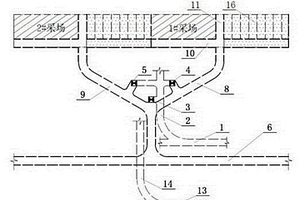

采场上向水平分层进路充填采矿方法及其通风结构 658

 0

本发明提供了一种采场上向水平分层进路充填采矿方法及其通风结构，通风结构包括若干条开采进路、用于连通矿体上盘和下盘的分层联络道和上分段回风巷道、以及沿上盘一侧掘进的用于连通分层联络道和上分段回风巷道的通风斜井；若干条开采进路位于分层联络道所在层，且开采进路的高度低于分层联络道的高度；开采进路和分层联络道的交界空间处设有空区，风流依次流经分层联络道、开采进路、空区、通风斜井和上分段回风巷道。本发明在确保开采进路充填接顶的同时，可以保证分层联络道与开采进路的交界空间中不充填接顶，从而形成空区，进而使整个开采过程形成完整的通风线路，整个掘进过程均处于新鲜风流中，防止粉尘等对工作人员造成的危害。

井下多中段采矿作业通风优化方法 941

 0

本发明公开了一种井下多中段采矿作业通风优化方法。首先在作业区域的中（分）段巷两翼系统回风井处安装调节风门，在采场回风天井上部风联内施工风墙，根据采场回采进度，控制中（分）段巷可调节风门的关闭及风墙的拆除，确保污风与上中段新鲜风流不发生污风串联，用以改善通风质量。本发明方法能够有效减少多中段作业区域污风串联、优化作业区域通风环境。

适用于采矿场的组合式人工点柱及其安装方法 670

 0

本发明涉及一种适用于采矿场的组合式人工点柱，包括若干不同规格的支撑钢筒、顶座钢板、底座钢板、膨胀钢筒和支撑架，支撑钢筒由钢管两端焊接钢板制成，膨胀钢筒由上盖、下盖和内筒组成，顶钢板的下方和底钢板的上方均与彼此依次相连的支撑钢筒连接，膨胀钢筒安装于支撑钢筒之间且位于支撑点柱的中下部，膨胀钢筒上方的支撑钢筒的长度从下至上依次递减，顶钢板、底钢板与支撑钢筒之间、支撑钢筒之间以及支撑钢筒与膨胀钢筒之间均通过螺丝连接固定。本发明的有益效果是：支撑点柱可通过不同长度的套筒来调节高度，越高套筒的长度越短，容易施工；成本低，可充分利用井下废旧钢轨和废旧管路作为支撑立柱使用，最大化的节约成本。

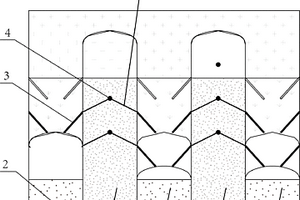

无盘区中深孔留矿分层控顶嗣后充填采矿法 1043

 0

本发明公开了一种无盘区中深孔留矿分层控顶嗣后充填采矿法。将矿体沿走向划分为间隔布置的矿房矿柱，6~8个矿房矿柱为单位组织生产；由脉外斜坡道+脉外分段平巷+分段联络道+脉外中段溜井构成脉外无轨采准系统；矿房矿柱均采用中深孔爆破落矿后，铲出一部分矿石，其余矿石暂留采场内形成顶部具有1.5~2m空顶空间的矿堆；在矿堆上压采一层2.0~2.5m厚矿体，利用控制爆破形成1/4三心拱形顶板，于矿石堆上进行压采出矿、锚杆或锚网支护顶板以及长锚索支护上盘破碎围岩；护顶后集中出矿，然后进行水泥尾砂胶结充填至3.5~4m位置；如此反复直至矿块回采完并接顶充填。本发明具有安全高效、低贫损、低成本等特点。

采矿工程中炮眼人工高空填充炸药的系统 621

 0

本发明公开了一种采矿工程中炮眼人工高空填充炸药的系统，包括支撑杆、缸体、伸缩杆、推送装置、气泵以及气囊，还包括角度调整机构和位置调整机构；缸体通过转动连接方式安装在支撑杆的顶部；伸缩杆通过滑动配合方式安装在缸体的内孔中，伸缩杆的前端设有孔状的插槽，气囊为圆柱状且布置在插槽中，气囊与安装在缸体上的气泵通过软管相连通；气囊用于夹持炮棍；角度调整机构用于调整缸体相对于支撑杆的角度；位置调整机构用于调整伸缩杆相对于缸体的位置。本发明利用气囊夹持炮棍，使用电动推杆插入炮棍，操作简单，效率高，方便了炸药填充操作。

用于露天采矿的筛分破碎装置 685

 0

本发明公开了一种用于露天采矿的筛分破碎装置，包括原煤输送组件、原煤破碎组件、给料组件和筛分分级组件；原煤破碎组件储料仓和破石仓；储料仓的底部设置有出料口；破石仓的顶部设置有进料口；破石仓内设置有破碎齿轮；两个破碎齿轮通过齿轮轴设置在破石仓内；筛分分级组件包括一级筛分滚筒、二级筛分滚筒和三级筛分滚筒；一级筛分滚筒、二级筛分滚筒和三级筛分滚筒从上至下依次设置，均包括外筒和内筒；外筒为封闭的结构；所述的内筒的侧壁为筛网结构；所述的内筒还与旋转轴和旋转电机连接；一级筛分滚筒还通过循环输送组件与所述的储料仓连接。本发明投资少、检修率低、电耗低、生产效率高。

上向废石充填无底柱浅孔留矿采矿矿房 991

 0

本实用新型是一种上向废石充填无底柱浅孔留矿采矿矿房，包括倾角在40°~60°之间的矿体（4）；沿脉运输巷道（3）的一侧砌筑有斜坡体（9），斜坡体（9）的斜面坡度与矿体（4）倾角一致；斜坡体（9）的斜面上端与矿体（4）下侧底端相接；斜坡体（9）的斜面下端与沿脉运输巷道（3）的斜坡体对面侧壁之间留有80厘米‑120厘米的间距。本实用新型具有结构简单，容易操作施工，使用方便和成本低效益高的特点，不但能够保障工人安全，降低劳动风险，充分利用废石，减少提运费用，而且大幅减少矿房永久损失和矿石贫化，提高了经济效益，尤其适用于人工扒装的中小金矿。

空气柱成井后退回采嗣后充填采矿法 827

 0

本发明公开了一种矿岩欠稳条件下厚大金属矿床的空气柱成井后退回采嗣后充填采矿法。在垂高上划分分段进行采准，沿碎体走向划分采场作为回采单元，每个采场用中深孔从上盘向下盘退采，多分段同时回采，控制采场顶板暴露面积。每开采一段，出矿完毕，将空气柱从上分段凿岩巷道放下，紧靠未爆矿体布置；充填养护后，后排1~2排炮孔分两次爆破成槽。采场宽度、每次回采长度、充填料配比及充填体强度等均通过矿岩力学参数试验、力学分析与数值模拟分析获得。本发明凿岩、爆破、出矿、支护全部采用无轨设备，具有开采安全性高，资源损失小，机械化程度高，劳动强度低，生产能力大，回采时间短等特点。

沿走向分层进路二步回采上向充填采矿法 889

 0

本发明提供了一种沿走向分层进路二步回采上向充填采矿法。该方法通过沿矿体走向划分矿块，并垂直矿体走向施工两条中央采场联络道和两条两翼采场联络道；再通过中央采场联络道进入矿体，采用分层法对下盘矿体进行一步回采，并在每层回采完成后进行胶结充填；待下盘矿体回采超过上盘矿体预定分层后，再通过两翼采场联络道对上盘矿体进行二步回采，并对采空区进行充填，完成对矿体的开采。通过上述方式，本发明能够有效控制回采面积，并减少采准工程和进路法的封闭次数，在确保安全生产的同时也解决了20m左右矿体生产能力低、台车施工困难的问题，具有较高的实际应用价值。

充填采矿循环利用尾砂板墙 823

 0

本实用新型是一种充填采矿循环利用尾砂板墙,包括开设有底座槽(1-1)的钢质底座(1);在底座槽(1-1)中插接安装有一排钢质基础墙板单元(2),每个钢质基础墙板单元(2)的上端均开设有基础墙板槽(2-1);在基础墙板单元(2)上方插接安装有至少一排钢质墙板单元(4)。由于钢质墙板单元耐腐蚀、耐冲击,板墙拆卸后只需简单冲洗就可循环利用,节约材料。

用于采矿钻头抛光的高密封性能装置 949

 0

本发明公开了一种用于采矿钻头抛光的高密封性能装置，包括密封垫、刀具夹头、驱动机构、盖罩、固定套体、刷毛、抛光壳体、刀具、固定轴、密封圈、清理圈、活动板、螺母座、齿轮一、齿轮二、连接轴、旋转头、螺杆、活动套、观察口、锁紧螺钉一和锁紧螺钉二；本发明具有结构合理简单、生产成本低，这里首先将刀具装夹刀具夹头上，而后将刀具插入到抛光壳体内部的磨料中，这里设置的活动板能够根据需要上下调节，从而使磨料更好的与刀具下侧刀刃接触，满足了不同长度刀具抛光使用的需要，也就提高刀具抛光的质量和效率，然后启动驱动机构驱使刀具旋转进行抛光作业，设置的密封垫，能够有效的避免抛光时磨料的外漏，从而提高了工作环境的质量。

方便使用的采矿扒渣装置 719

 0

本实用新型公开了一种方便使用的采矿扒渣装置,包括推车，推车的顶部固定有安装架，安装架的右侧装配有传料板，传料板的两侧均接触设置有挡板，传料板的右端铰接有第一液压缸的一端，第一液压缸的右端铰接有铲斗的上端，铲斗的上部左端铰接有侧块，侧块的底部铰接有第二液压缸，第二液压缸的一端铰接在安装架的右端，安装架的中间位置装配有倾斜设置的传送组件，传送组件的右侧上部设有进料口，传料板的左端与进料口的内壁相安装，传送组件上分别连接有第一出料管和第二出料管，第一出料管的下方设置有导料板。本实用新型便于对在扒渣时对物料进行输送，提高了输送效率，同时便于对物料进行转运，使用方便，简单实用，适合推广。

使用安全稳定的采矿支护机械顶梁 784

 0

本实用新型公开了一种使用安全稳定的采矿支护机械顶梁，包括底板和承重箱，底板的顶部固定安装有电机，电机的驱动端连接有减速箱，底板的顶部固定安装有伸缩杆，支撑板的底部固定安装有弹簧，支撑板的一侧固定安装有拉扯布，承重箱的内部均活动安装有两个横块，两个横块的一侧均固定安装有固定杆，固定杆的外侧固定安装有齿条，承重箱的内部固定安装有框架。通过设置转盘、齿条和固定杆，可以将齿盘转动带动两侧的顶梁同时向两侧进行伸展，确保伸展地距离能够保持一致，减少人工进行移动调整的不准确，增加顶梁对矿井支撑的接触面积，从而保障两侧的顶梁能够伸展得到统一的距离，确保工作人员的人身安全。

下向充填采矿法采空区充填体让压加固装置 868

 0

本实用新型提供了一种下向充填采矿法采空区充填体让压加固装置，包括设置于采空区中的顶层钢筋网、底层钢筋网和弹性吊筋；顶层钢筋网和底层钢筋网分别设置于采空区的顶板和底板处；弹性吊筋连接于顶层钢筋网和底层钢筋网之间，且弹性吊筋靠近顶层钢筋网的一端设有让压弹簧。本实用新型通过在弹性吊筋靠近顶层钢筋网的一端设置让压弹簧，并将弹性吊筋连接在顶层钢筋网和底层钢筋网之间，当各分层充填假顶沉降量不同时，若上下相邻两假顶相对远离，吊筋两端通过挂钩和焊点与钢筋网连接，以增加连接强度；若上下相邻两假顶相对靠近，可通过弹性吊筋上端的让压弹簧补偿上层假顶下沉量，使上层假顶位移不传递至下层假顶，以增加充填假顶的安全性。

用于采矿的扒渣装置 776

 0

本实用新型公开了一种用于采矿的扒渣装置，属于矿石开采技术领域，包括安装台，所述安装台的顶部固定安装有收集斗，所述安装台的一端固定安装有倾斜设置的轨道板，所述轨道板的一侧与收集斗的顶部固定连接，所述轨道板另一侧两端边缘位置固定安装有挡板，所述挡板垂直设置于轨道板上，所述轨道板上开设有矩形出料孔，所述矩形出料孔位于收集斗的上方，所述挡板的顶部滑动安装有活动板，两个活动板相对立的一侧铰接有摆动杆，两个摆动杆的一端之间固定安装有刮板；本实用新型实现矿渣的转运输送，操作方便，实现渣土的电动化扒渣，集扒渣与转运于一体，提高工人的工作效率，易于推广。

高悬浮物采矿废水处理系统 576

 0

本实用新型公开了一种高悬浮物采矿废水处理系统，包括废水池，置于废水池中的潜污泵，还包括置于废水池中的浸没式膜组器，置于废水池外的与浸没式膜组器管路连接的引水罐、离心泵、风机，以及与引水罐管路连接的真空泵和气水分离器。

井下采矿用移动式破碎装置 984

 0

本发明公开了一种井下采矿用移动式破碎装置，本发明具有结构合理简单、生产成本低、安装方便，操作简单，使用效率高，可以对矿石进行有效的粉碎，粉碎效率高且粉碎效果好，满足生产需求，使用时，煤矿投入到加料箱中，加料斜块将煤矿送入到入料口中，气压杠通过破碎锤将煤矿进行初级破碎，然后进入到破碎腔继续被破碎，颗粒大的通过过滤网留在破碎腔中被破碎，颗粒小的从过滤网脱离，进入二级破碎室被破碎，煤矿在二级破碎室中被破碎，颗粒大的留在筛网上继续被破碎，颗粒小的则进入到运输室，被输出收集起来。

用于采矿现场的防尘喷雾器 1006

 0

本实用新型属于喷雾器领域，尤其是一种用于采矿现场的防尘喷雾器，针对现有的不能满足喷雾的水量要求，设计不合理，喷雾器装置的距离不可以调节，使用不方便的问题，现提出如下方案，其包括安装座，所述安装座的下表面固定连接有连接箱，所述连接箱的内侧壁固定连接有电机，所述电机的输出端固定连接有螺栓杆，所述安装座的内部转动连接有传动轴，所述传动轴的表面转动连接有齿轮盘，所述齿轮盘与螺栓杆啮合转动连接，所述齿轮盘的下方通过传动轴转动连接有连接盘，所述连接盘的侧壁沿圆周均匀设置有四个插筒，本实用新型增加喷雾量，满足喷雾要求，喷雾半径可以改变，使用方便，结构稳定。
