全部
▼
热搜：
886
0

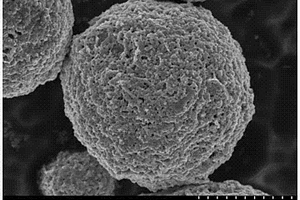

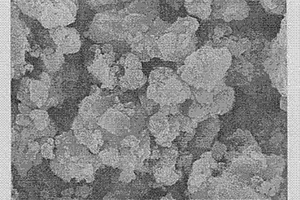

本发明公开一种锂离子电池正极材料磷酸铁锂的合成方法。即首先将105-126份磷酸加入400份去离子水中配制成磷酸溶液，在搅拌状态下加入50-62份还原铁粉反应2h后所得的生成物加入球磨机中进行球磨；将38-46份氢氧化锂和15份蔗糖溶解在250份去离子水中形成溶液，将该溶液加入到上述球磨产物中，搅拌混合均匀后于200℃下喷雾干燥，所得的球形磷酸铁锂粉体控制温度为600-750℃真空煅烧2-6h后即得锂离子电池正极材料磷酸铁锂。该合成方法具有生产成本低和环保等特点。所得的锂离子电池正极材料磷酸铁锂呈现球形结构，粒径均匀，形貌统一，电化学性能一致且稳定性好。
1054
0

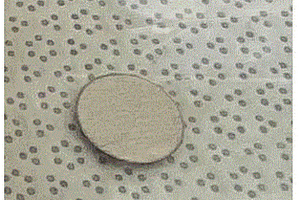

本发明公开了一种表面钝化的超薄锂箔及其制备方法。通过在含有少量二氧化碳的氛围下，利用氩气等离子体对超薄锂金属箔材进行表面处理，获得表面均匀钝化的超薄锂箔。本发明获得的超薄锂箔在空气中稳定性较好，与氧化物正极组装出的锂金属电池循环寿命较长。

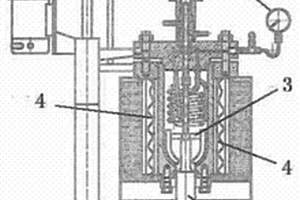

本发明涉及一种超声场强化失效钴酸锂材料水热修复的方法，具体步骤为：对锂离子电池拆解得到正极铝箔片；将其在400-450℃煅烧2-3小时，抖动使钴酸锂从集流体铝箔上脱落，得到钴酸锂粉末；将钴酸锂粉末浸入氢氧化锂溶液中，待混合后将混合液倒入超声波反应釜中，加热至150~180℃，施加超声波辐射6~12小时；待超声反应釜冷却后，从中取出混合溶液，清洗，过滤，干燥，获得修复后的钴酸锂材料。本方法可使钴酸锂较容易从集流体铝箔上脱落，有效去除部分附在钴酸锂表面的有机物，本方法明显增加了失效钴酸锂材料中锂离子的含量，并使钴酸锂的电化学性能明显提高，修复后的钴酸锂材料可重新作为生产锂离子电池的正极材料。本发明能有效地处置废弃的锂离子电池中的钴酸锂材料，在减少环境污染的同时又获得了可观的经济效益。
792
0
本发明公开了一种从高镁含锂卤水中提取制备高纯锂盐的工艺方法。该工艺方法包括如下步骤：萃取步骤，向高镁含锂卤水中添加FeCl3和萃取剂磷酸三丁酯，进行锂的萃取得到负载锂的萃取体系；交换步骤，采用锂盐水溶液与前述负载锂的萃取体系混合，以去除负载锂的萃取体系中的其他杂质，得到负载高纯锂的萃取体系；反萃步骤，将前述负载高纯锂的萃取体系与酸溶液进行反萃，得到含高纯锂盐的水相，水相蒸干后获得高纯锂盐。利用本发明，在高镁含锂卤水的锂提取工艺中增加交换步骤，使含锂水溶液与萃取体系中的杂质进行交换，从而提高萃取体系中负载锂的纯度，制得高纯锂盐。
861
0
本申请提供一种基于离子注入的铌酸锂或钽酸锂晶圆黑化方法，包括以下步骤：获取晶圆，所述晶圆为铌酸锂晶圆或钽酸锂晶圆；对所述晶圆进行还原性离子注入处理，获得注入还原性离子的晶圆；将所述注入还原性离子的晶圆进行退火处理。该方法基于离子注入进行晶圆黑化，能够在不影响材料压电性能的情况下，获得高质量黑化晶圆。该方法利用离子注入技术，将Fe2+等还原性离子注入到铌酸锂或钽酸锂晶圆，Fe2+等的注入会占据晶格中原本更高价态离子的格点，增加铌酸锂或钽酸锂晶体中的氧空位浓度，使晶圆内的载流子浓度提升，进而提高晶圆的电导率，降低电阻率，随后对晶圆进行退火修复，能够有效降低晶体的热释电效应。
1093
0

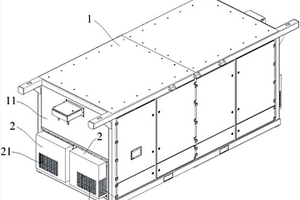

本实用新型提供了一种带有空调的锂电池包及装有该锂电池包的移动导引车。该锂电池包，包括锂电池箱体和对锂电池箱体的内部空间制冷的至少一个空调，空调安装在锂电池箱体上，空调的进风口、出风口位于空调的不同平面上。该带有空调的锂电池包及装有该锂电池包的移动导引车，由于将进风口与出风口设置在空调的不同平面上，出风口喷出的气流无法对进风口的气流产生干扰，制冷效果较好，解决了传统的空调技术中进风口、出风口的气流的干扰使空调效率降低的问题，避免了锂电池包中的温度升高产生的安全隐患，延长了电池的寿命。
995
0
本实用新型提供一种锂电池保护板的充电隔离装置和锂电池装置，充电隔离装置包括电连接的主控芯片和充电控制电路；充电控制电路与锂电池保护板的充电控制引脚电连接，锂电池保护板与充电机电连接；主控芯片用于向充电控制电路发送第一驱动信号，驱动充电控制电路中的充电回路导通以向锂电池充电；充电控制电路还用于在充电回路导通后向主控芯片发送第一充电信号；主控芯片还用于基于第一充电信号驱动充电控制电路中的充电回路的闭合或断开；本实用新型的充电隔离装置相较于传统的二极管隔离设计，无需升级充电机，扩展了充电隔离装置的使用场景，降低了投入成本，实现了充电口隔离保护和过温保护功能，有效保证了电池安全性能。
1114
0

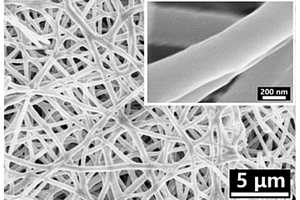

本发明涉及一种柔性自支撑锂锡合金复合纳米纤维锂金属电池负极材料，所述纳米纤维以包含锡盐、溶剂、造孔剂和聚合物的原料，通过静电纺丝、碳化处理获得。本发明所制备的合金化锂金属电池负极材料具有倍率性能好、循环稳定性好、无锂枝晶生长、体积变化小等优点；本发明柔性自支撑复合纳米纤维具有相互连接的纳米纤维构成的三维导电网络结构，本发明制备工艺简单，合成条件较易控制，适合工业化生产，可作为理想的锂金属电池负极材料。
1118
0

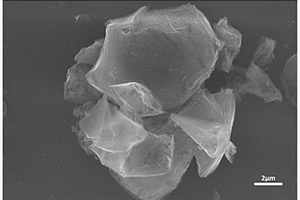

本发明提供了一种片状锂离子电池正极材料磷酸钴锂的制备方法，将硫酸钴溶于去离子水中，加入乙二醇，然后将磷酸加到制备好的硫酸钴溶液中，将氢氧化锂溶于去离子水中，然后加到硫酸钴和磷酸混合的溶液中，最后将蔗糖加入上述混合液中，搅拌后，将混合均匀的乳浊液转移到高压反应釜中，控制温度为180~220℃，反应4~24h后，过滤洗涤后，干燥一夜后，即得到了具有b轴取向的片状结构、高比容量的锂离子电池正极材料磷酸钴锂。本发明首次通过添加有机溶剂和蔗糖来共同实现形貌的控制和钴元素的价态稳定，进而寻求最优磷酸钴锂的合成条件。本发明通过有机溶剂控制形貌的合成，蔗糖作为相对廉价的还原剂有效避免钴元素价态的升高。
871
0

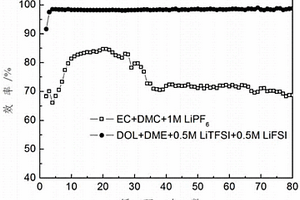

本发明公开了一种金属锂高沉积高溶出效率的可充锂电池电解液及其制备；所述电解液为双溶质双溶剂型电解液；LiN(SO2F)2为所述双溶质中的必须溶质，第二溶质为除LiN(SO2F)2外的锂盐；1，3-二氧戊环为所述双溶剂中的必须溶剂，第二溶剂为除1，3-二氧戊环外的醚类有机溶剂。本发明的电解液采用最基本的锂电池电解液材料，来源丰富，制备工艺简单，无需加稳定剂，适合工业化生产，且具有优异的电化学性能，室温离子电导率高达0.0102S?cm-1，电化学窗口可达3.6V，装配成锂-不锈钢对称电池，锂的沉积溶出首次效率可达91.6％，循环稳定效率达98.3％，沉积溶出极化电压低，且具有高循环寿命。
1178
0
本发明公开一种用双草酸硼酸锂制备二氟草酸硼酸锂的合成工艺，包括以下操作步骤：将双草酸硼酸锂与含氟、硼、锂化合物混合，在0～150℃，反应压力在101kpa到150kpa之间以及溶媒体系中反应制得产物，在一定温度下反应后结晶真空干燥得到电池级二氟草酸硼酸锂。本发明工艺新颖，条件温和，能够得到高纯度的电池级二氟草酸硼酸锂盐。
903
0
本发明涉及一种锂离子电池用磷酸亚铁锂－碳复合正极材料的制备方法，其特征在于以Fe3+化合物为原料，基于醚类有机溶剂体系，通过溶胶－凝胶方法，结合碳热还原法制备的。所制备的复合材料中磷酸亚铁锂为橄榄石型，粒径为400－800nm，且正极复合材料具有平稳的3.4V充放电电压平台，2C电流下可逆的充放电比容量达到134.5mAh/g。复合材料结构稳定，循环性能优良，且为环境友好型材料。
963
0
本发明提供了一种从含锂低镁卤水中提取锂的方法，涉及萃取化学、化工技术领域。本发明包括以下步骤：将CaO、水和过量的Na2CO3混合进行反应，将所得反应液过滤得到碱溶液和CaCO3固体；将所述碱溶液加入含锂低镁卤水中，将所述含锂低镁卤水的pH逐步调节到11以上，析出碱式碳酸镁和Mg(OH)2沉淀，得到除镁后的含锂卤水；采用复合有机萃取体系萃取所述除镁后的含锂卤水中的锂，得到负载有机相和萃余液；将所述负载有机相与酸性水溶液混合，将负载有机相中的锂反萃到水相，得到含锂的水溶液和脱锂有机相。本发明提供的方法能够从含锂低镁卤水中提取锂，锂的收率高、纯度高，且成本低、投资少、材料循环利用率高。
1084
0

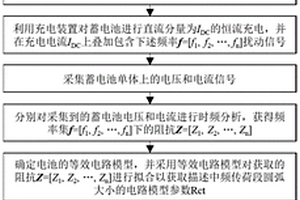

本发明涉及一种锂离子电池充电时析锂检测方法，包括以下步骤：1)获取特征频率集f；2)获取使得中频圆弧最小的转折荷电状态SOCU；3)将待检测锂离子电池和充电装置连接；4)进行恒流充电，并在充电电流IDC上叠加包含特征频率集f的扰动信号；5)采集电压和电流信号；6)进行时频分析获得特征频率集f下的阻抗Z；7)采用等效电路模型对获取的阻抗Z进行拟合后获取电路模型参数Rct；8)重复步骤3)～6)，以获取不同荷电状态下的阻抗参数Rct，得到阻抗在充电过程中随荷电状态的变化趋势；9)判断是否发生析锂。与现有技术相比，本发明具有很好的实时性和动态性，对于析锂的及时检测和充电策略的及时调整具有重要意义。
680
0
本实用新型提供一种高性能锂电容单体及锂电容组件，所述锂电容单体包括至少一锂电容单元，锂电容单元包括一正极、一负极、位于正极与负极之间的隔膜层及填充在锂电容单元中的电解液，正极包括一双电层电容层及一法拉第准电容层，负极包括一双电层电容层，在负极表面还设置有一锂源层。本实用新型的优点在于，同时利用双电层/准电容储能原理，在保持传统超容高比功率特点的同时兼具更高的能量密度，其能量密度在10‑120Wh/kg，功率密度在3000‑8000Wh/kg，循环寿命3‑5万次。本实用新型锂电容组件为各种应用提供高品质电源，包括但不局限于电动工具、园林工具、无人机、吸尘器、智能机器人、叉车、工程机械和电动汽车等。
本发明公开了一种镍酸锂/活性炭复合材料的制备方法、得到的镍酸锂/活性炭复合材料以及进一步得到的浆料、正极和锂离子电容器，该制备方法通过称取定量的镍源化合物、锂源化合物以及活性炭，混合均匀后，在氧气气氛中，先500‑600℃下加热5‑10h，再700‑850℃下加热15‑24h，最后通过球磨处理，得镍酸锂/活性炭复合材料。采用本发明的复合材料制备得到的锂离子电容器具有较高的能量密度，以及优异的倍率性能，且保留了理想的功率密度与循环寿命。
1020
0
本发明涉及一种大容量汽车用磷酸铁锂锂离子电池正极极片的制备方法，包括：（1）按重量百分比，将86%-92%的磷酸铁锂、2%-4%的导电剂、3～4%的PVDF和余量的溶剂置于搅拌器中，抽真空充分搅拌制成浆料；（2）把上述浆料按照面密度310～320g/m2涂覆在正极集流体上，干燥后制成极片；（3）极片烘烤后，按照工艺要求辊压到一定的厚度；（4）辊压后的极片用自动分条机分切，得到所需要宽度的极片；（5）分切后的极片用自动模切机模切到所需要的极片。本发明制得的浆料流变性、一致性、稳定性较好，极片掉料情况大有改善，电池短路情况、循环寿命、安全性大有改善，具有良好的应用前景。
1075
0
本发明属电化学技术领域,具体涉及一种用于锂离子电池的阴极的硒化锂-二硒化三铜纳米复合物(Li2Se-Cu3Se2)材料及其制备方法,该材料为薄膜形式,通过反应性脉冲激光沉积法制备获得。该薄膜制成的电极具有良好的充放电循环可逆性,首次比容量为110mAh/g,可逆比容量为60mAh/g,电极经21次循环后容量仍有12.5mAh/g。本发明材料化学稳定性好、比容量高、制备方法简单,适用于锂离子电池。
712
0
本发明公开了一种电解液、其制备方法以及锂离子电池和锂离子电容器。所述电解液包括锂盐、溶剂和添加剂，所述锂盐包括六氟磷酸锂，所述溶剂包括碳酸乙烯酯、碳酸甲乙酯、碳酸二甲酯和乙酸乙酯，所述添加剂包括碳酸亚乙烯酯、氟代碳酸乙烯酯、硫酸乙烯酯和1,3‑丙烷磺酸内酯。所述制备方法包括：1)配制溶液，2)加入锂盐，3)加入添加剂。本发明提供的电解液在常温下电导率可达15mS/cm以上，具有优良的抗低温特性，应用于锂离子电池、锂离子电容器可使其在‑50℃进行放电；并且具有很好的防过充性能，能够在4.6‑5.0V产生较高的蒸汽压冲开电池的防爆阀，起到安全保护的作用。
本发明公开了锂离子电池负极材料锡/钛酸锂复合电极材料的制备方法，将钛酸锡粉末与去离子水混合得到悬浮液；然后将氢氧化锂溶解在去离子水中得到氢氧化锂水溶液；将蔗糖溶解在去离子水中配置成蔗糖溶液，将上述所有溶液混合，在搅拌的状态下球磨得到前驱物。将前驱物进行喷雾干燥，最后在混有还原性气体的惰性气体气氛下经高温煅烧制得锡/钛酸锂复合电极材料。本发明能有效的提高钛酸锂的导电性，同时也缓冲了锡在锂离子嵌入和脱出过程中的体积膨胀，从而使该复合电极材料具有较好的初始容量和循环稳定性。本发明与目前商业化的钛酸锂相比，有更高的充放电容量；本发明与纯锡材料相比，有更好的循环性能。
781
0

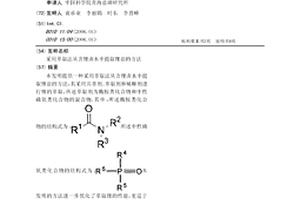

本发明提供一种采用萃取法从含锂卤水中提取锂盐的方法，其采用共萃剂、萃取剂和稀释剂进行锂的萃取，所述萃取剂为酰胺类化合物和中性磷氧类化合物的混合物，其中：所述酰胺类化合物的结构式为：所述中性磷氧类化合物的结构式为：本发明的方法进一步优化了萃取锂的性能，更适于工业应用。

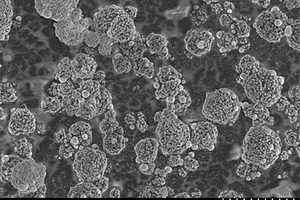

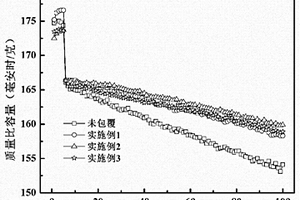

本发明属于锂离子电池材料技术领域，具体为一种消除残锂并制备锂离子导体包覆高镍三元的正极材料的方法。本发明方法为：将高镍三元正极材料和锂离子导体前躯体以一定比例在球磨机中球磨；将上述处理得到的混合物料在空气中煅烧得到锂离子电池高镍三元正极改性材料。本发明方法工艺简单，操作方便，采用干法球磨方式，避免水分的引入对高镍三元材料产生的不利影响。同时，该方法利用表面残锂原位形成了锂离子导体包覆层，加速锂离子扩散速率，提高了界面稳定性，得到优异的电化学性能。 1
752
0

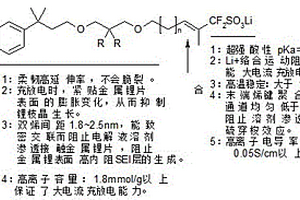

一种完全抑制锂枝晶的离子膜包覆金属锂片的负极制备方法，采用长链芳烷基醚双烯二氟甲基磺酸锂的离子膜化合物，在金属锂片表面聚合包覆一层致密交联离子膜的固体电解质层，只允许Li+渗透通过，阻止电解液溶解渗透接触金属锂片，从而阻止金属锂表面生成高阻抗的SEI层，阻止锂硫电池的穿梭效应；能柔韧紧贴金属锂片表面的膨胀变化，长期稳定阻止锂枝晶的生长；而且具有≥0.05S/cm的高离子电导率，满足大电流充放电的要求。保证锂硫电池等大容量锂电池安全稳定地长期运行。
958
0

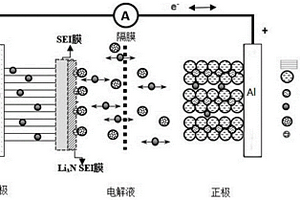

本发明公开了一种减少锂电池析锂的方法，包括以下步骤：1)电解液预处理：向电解液中通入氮气，氮气的通入压力为0.8～1.2MPa；2)将预处理后的电解液与电芯、外壳制作成锂电池，利用单层叠片三电极获取负极析锂电流C0；3)在45～55℃下，在1.3～1.45C0电流下对锂电池充电至电压4.2～4.25V，静置24～36h，后在0.05～0.1C0电流下放电至2.1～2.8V，停止放电。本发明的优点是由于对电解液进行预处理，向电解液中通入氮气，当采用高于析锂电流的电流充电时，负极表面会析出锂层，锂层与电解液中氮气发生反应，形成SEI膜，减少析锂现象发生，有效修复局部析锂点，改善锂电池的电池性能。
778
0
本发明涉及一种锂电池封装方法及锂电池，锂电池封装方法包括：提供装纳电芯的壳体，壳体通过盒体以及连接在盒体上的盖体构成；将电芯放入壳体内；将电芯的极耳与壳体的极柱进行焊接；将壳体的盖体相对于盒体盖合，形成锂电池；将壳体密封。上述锂电池封装方法，壳体通过盒体以及连接在盒体上的盖体构成，将盖体相对于盒体盖合形成锂电池，将壳体密封，得到封装完成的锂电池，工艺简单、操作方便，盖体连接在盒体上，简化了对盖体的定位工作，保证盖体与壳体的盖合精度，有利于提高后续壳体的密封质量，防止锂电池因定位不准导致的密封后电解液泄露而影响锂电池性能，提高了锂电池的安全性和可靠性。
1093
0

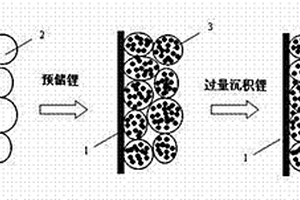

本发明涉及一种含硅锂负极、其制备方法及包含该负极的锂硫电池。该锂负极制备方法包括：步骤1，将含硅负极材料与导电剂、粘结剂混合涂布在集流体上，干燥，制备含硅材料极片；以该含硅材料极片为正极，金属锂片为负极，组装电池，在0.01V~2V之间以10~1000mA/g电流密度进行放电-充电循环，得到电化学预储锂的含硅锂负极片；步骤2，将上述放电至0.01V完成储锂步骤的电池，继续放电，得到电化学过量沉积锂的含硅锂负极片。本发明提供的用于锂硫电池的含硅锂负极，使用高容量的含硅材料负极材料作为载体，通过电化学方法补充锂源，与传统的锂箔负极比较，比表面积更大，降低了枝晶形成的概率，减少金属锂用量，电池循环性能和安全性能都会有所改善。
锂离子电池用聚合物及其制备方法、锂离子电池凝胶电解质及其制备方法。本发明公开了一种锂离子电池凝胶电解质，其特征在于，聚合物，其特征在于，由包括聚乙烯醇、酸酐和异氰酸酯在内的原料在助剂的作用下交联形成；所述助剂包括引发剂和助交联剂。本发明提供的锂离子电池凝胶电解质及使用该种凝胶电解质的锂离子电池，较传统的锂离子电池，保液能力大大提高强，可有效防止漏液，避免因漏液引起的爆炸、燃烧等危险的发生，安全系数高。
本发明涉及一种锂离子电池负极GO?PANI?Ni3S2复合材料的制备方法，将氧化石墨烯超声分散均匀，分别加入十二烷基硫酸钠水溶液和苯胺进行混合，超声形成稳定均匀的混合液，冰水浴搅拌并逐滴加入用盐酸酸化的过硫酸铵，继续冰水浴搅拌12小时，将得到的墨绿色溶液离心、水洗得到凝胶状的物质，再将其超声分散于盐酸溶液中，然后向其中滴加四水醋酸镍水溶液继续超声至均匀，最后将其在室温下搅拌1小时后，在180℃下水热12小时，加入九水硫化钠水溶液，再离心、水洗、冻干便得到锂离子电池负极材料；本发明同现有技术相比，该复合负极材料有很好的循环性能和高倍率充放电容量，从而提高了以该材料作为负极材料的锂离子电池性能。
897
0
本发明提供了一种电极活性材料、锂离子电池复合正极片和锂离子电池，属于电极材料和电池技术领域，所述电极活性材料为有机含氮碳材料，所述有机含氮碳材料通过将含氰基的芳香性化合物进行烧结制得；其中，所述氰基的数目≥2。本申请实施例提供通过所述有机含氮碳材料作为一种不含有锂元素的电极活性材料，避免了如锂电池等电池中重金属的使用。将其应用于锂离子电池时，具有循环稳定性佳和电容量高的特点，在0.1C(37.2mAg‑1)电流密度下循环100圈后依然保持较高的容量。
698
0
本发明涉及一种高电压锂离子电池材料、锂离子电池及其制备方法，所述高电压锂离子电池材料包括内核高电压本体材料和外壳掺杂氟化碳层。本发明还提供了该电池材料的制备方法，将碳源溶解于极性有机溶剂中，形成反应溶液；在搅拌过程中加入高电压本体材料，控制反应液温度和时间，离心洗涤得到具有均匀有机框架材料包覆层的中间相Ⅰ；再将中间相Ⅰ在氮气中高温碳化，冷至室温，得到多孔碳层包覆的高电压本体材料；随后置于反应釜中干燥，通入氟气和氮气的混合气体，进行氟化反应，真空干燥后即可。本发明利用氟化碳在充放电过程中发生嵌锂反应，从而生成导电性碳和氟化锂，导电性碳的生成有利于提高材料的导电性，从而提高材料的电化学性能。
中冶有色为您提供最新的上海上海有色金属加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年06月20日 ~ 22日
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
