全部
▼
热搜：
823
0
本发明涉及稀土元素的回收技术领域，公开了一种稀土元素的提取方法、低共熔溶剂及其制备方法，将含有稀土元素的固体原料与低共熔溶剂按照固液比为1：5～1：100，在20～100℃下搅拌混合1～60h，经分离得到含有稀土元素的液相，再对液相后处理获得稀土元素。本发明的低共熔溶剂包括如式(1)所示的氢键受体和羟基羧酸、多元醇或多元酸的氢键供体，该低共熔溶剂可以从含有稀土元素的原料中高选择性溶解稀土元素，且几乎不溶解稀土二次资源中的过渡金属元素，在溶解的同时实现分离，稀土元素提取效果好；其制备方法为将氢键供体和氢键受体按照1:1～10混合，在50～100℃下混合至均一相即可，制备方法绿色，高效。
700
0

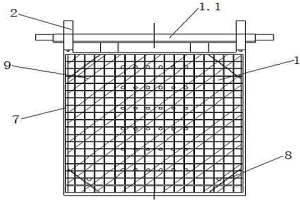

本发明公开了一种诱导式抑制电积酸雾装置及工艺，该装置包括极板和酸雾框板组；极板左右侧面分别设有左隔离网和右隔离网，且左隔离网和右隔离网分别与极板左右侧面之间留有间隙；极板顶部左右两侧分别设有左隔离带和右隔离带，且左隔离带和右隔离带分别位于左隔离网和右隔离网的上方位置；酸雾框板组包括外框、内框和隔膜布，隔膜布通过内框嵌设在外框内，而极板连同左隔离网、右隔离网、左隔离带和右隔离带一并插设在内框中，且左隔离带和右隔离带均与隔膜布相连。本发明提供的诱导式抑制电积酸雾装置及工艺能够从根源上避免电积过程中酸雾形成，从而消除酸雾污染，还能实现清洁化生产。
本发明公开了一种离子液体——1‑甲基‑3‑(4‑二乙酰氧基碘苯甲基)咪唑氯盐及其制备和应用。所述1‑甲基‑3‑(4‑二乙酰氧基碘苯甲基)咪唑氯盐的结构如下所示：
981
0
本发明涉及有色金属的回收，特别是从熔铸锌渣中提取高纯度锌的工艺。将熔铸锌渣铸为阳极板，以纯铝板为阴极，在电解液中电解，最终在阴极板上得到高纯度的锌，所述的电解液中每升含有1～3mol的氨、1～3mol的氯化铵、0.075～0.3g的添加剂以及40～60g的锌离子，每升电解液中所述添加剂组成为0.05～0.2g明胶与0.025～0.1g十二烷基苯磺酸钠的混合物。将熔铸锌渣直接熔铸成锌渣阳极板，采用Zn－NH3－NH4Cl－H2O体系进行电解精炼制备高纯锌，大大缩短工艺流程，节约能耗，降低投资成本；得到的阴极锌纯度高(≥99.9％)，且容易剥离，劳动强度低，降低了阴极板的损耗；电解液可以循环利用，对环境无污染。

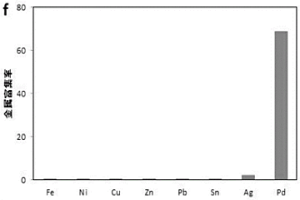

本发明公开了一种选择性富集Pd的聚单宁酸纳米管材料及其在废胶体钯中提纯回收Pd的应用和制备方法，涉及贵金属回收技术领域。该聚单宁酸纳米管材料以姜黄素为模板制造，通过单宁酸在其表面的氧化自聚后，移除模板姜黄素，获得具有选择性还原贵金属Pd并将其富集在表面的，具有中空单壁结构的聚单宁酸纳米管TA‑NTs，溶解的贵金属pd离子在聚单宁酸纳米管上的沉积通过一个简单的绿色还原过程实现，而其他杂质金属如FeNiCunPbSn等电镀工艺中常见的金属离子不会在该材料表面富集，是一种具有选择性还原贵金属Pd的生物质基管状新材料，该材料可简化胶体钯中贵金属回收工艺，并提高整体工艺过程的绿色化。
740
0

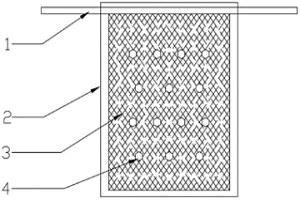

本发明涉及一种高效抑制电积酸雾的阴阳极板结构及其实现方法，包括导电棒和阴阳极板，在导电棒和阴阳极板的外面包覆有屏蔽罩构成单极板整体密封结构，阴阳极板的两端面与屏蔽罩之间各设置有一层隔离网用于使得屏蔽罩与阴阳极板之间形成一定间隙，并通过一组非金属的紧固螺栓将屏蔽罩、隔离网和阴阳极板固定连接在一起。本发明的有益效果为：本发明是通过抑制电积过程中阴阳极酸雾的形成和溢出，从根本上解决酸雾污染问题，达到消除环境污染，实现清洁生产的目的。同时，还减少了溶液中酸和有价金属的损耗，具有一定的经济效益。
557
0
本发明公开了一种复配型离子液体浸金剂及浸金方法。所述的复配型离子液体浸金剂由离子液体、水和二氯异氰尿酸钠按物质的量比1:10‑100:0.01‑1混合制成；所述离子液体为1‑丁基‑3‑甲基咪唑氯盐、三丁基甲基氯化铵或四丁基氯化膦。本发明提供了一种基于所述的复配型离子液体浸金剂的浸金方法，所述浸金方法包括：(1)制备复配型离子液体浸金剂；(2)将含金样品加入步骤1)得到的复配型离子液体浸金剂中，充分搅拌使金浸出。本发明的复配型离子液体浸金剂能用于浸出金，该浸金剂环保，使用成本低，浸金条件温和、速度快且具有高提取率。所述浸金方法具有高效、绿色环保、可持续的特点。
903
0
本发明公开了一种基于离子液体的浸金剂及浸金方法。所述基于离子液体的浸金剂是由1‑甲基‑3‑(4‑二乙酰氧基碘苯甲基)咪唑四氟硼酸盐、离子液体和水按照物质的量比1:1‑20:20‑140的比例混合制成，所述的离子液体为含卤素阴离子或双腈胺根离子的离子液体。本发明提供了一种基于离子液体的浸金方法，所述浸金方法包括：1)制备所述的基于离子液体的浸金剂；2)将含有贵金属的样品加入步骤1)得到的浸金剂中，充分搅拌使贵金属浸出。本发明的浸金剂绿色环保、兼具良好的氧化性和配位能力，能浸出金、钯、铂、铑等贵金属，浸金速度快且提取率高。

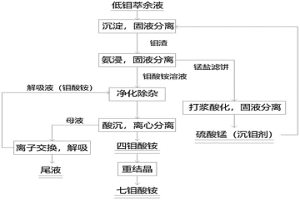

本发明公开了一种低钼萃余液钼回收生产钼酸铵及沉钼剂循环再利用的方法，该方法包括提供一种沉钼剂将低钼含量的含钼萃余液中沉淀出钼酸盐；以该钼酸盐沉淀物作为原料经过氨浸、净化除杂、离子交换、酸沉、过滤等，制备出四钼酸铵产品，以四钼酸铵为原料，通过重结晶方法制备出附加值更高的七钼酸铵产品；在以钼酸盐沉淀制备四钼酸铵和七钼酸铵的过程中，将沉钼剂以硫酸锰的形式回收，该硫酸锰可以再次用作含钼萃余液的沉淀剂加以循环使用。本发明提出的方法，可以将含钼萃余液中的钼有效回收，并将其生产符合国家标准的钼酸铵产品以及沉淀剂的重复利用，实现含钼萃余液的环保高价值利用。
653
0

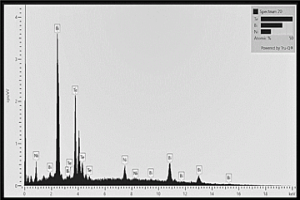

本发明属于材料回收领域，为解决目前碲化铋晶棒加工废料回收方案分多步骤和多工序逐步将单个单质元素进行分离提纯，其工艺复杂、周期长、环境污染严重和生产成本高的问题，本发明提供一种碲化铋晶棒加工废料回收方法，将碲化铋晶棒加工废料采用物理冲击方式破碎成粒径小于200um的粉末；然后将粉体依次通过去离子水和无水酒精超声清洗，然后干燥，得到回收的材料。工艺简单、周期短、环境污染小和成本低。
986
0
本发明涉及一种基于动态全局LPP的工业过程监测方法。本发明首先离线建模，收集化工过程正常工作的传感器数据作为训练数据，并执行DGLPP算法，确定投影矩阵和统计量控制限。然后在线监测，采集在线新样本，进行DGLPP处理，计算监测统计量并与离线建模时的控制限对比，本发明在LPP中引入了全局约束条件的同时将原始数据进行动态矩阵拓展，加强了算法的全局特性和动态特性。
本发明涉及粉末冶金的技术领域，公开了一种原位合成陶瓷‑C复合增强的铜基轴承材料及其制备方法，所述铜基轴承材料包括Cu‑Sn‑Zn铜合金基体、TiB2‑TiN‑TiC‑Cr23C6陶瓷相及弥散分布的C颗粒。本发明中无铅铜基轴承材料具有高承载力、高耐磨耐蚀、高抗疲劳强度、自润滑、环保无污染等特点，通过制备Cu‑Sn‑Zn铜合金基体的同时原位合成TiB2‑TiN‑TiC‑Cr23C6陶瓷相，克服人工外加陶瓷颗粒可能存在的污染问题，还能够大幅提升铜基合金的强度、硬度、韧性及耐磨性，有效实现硬度和强韧性的匹配；弥散分布的C颗粒能够提高铜合金的自润滑性，更有利于提高滑动轴承材料的耐磨性。
664
0

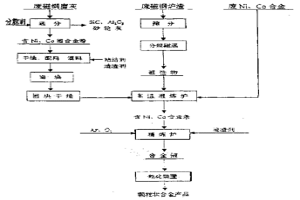

镍钴铁合金及其生产方法。属于冶金领域,涉及镍钴铁合金及其生产工艺。解决将磁钢废料再生利用为镍钴铁合金,以替代纯镍、纯钴、纯铜、纯铁用于铸造磁钢生产。该镍钴铁合金组分及其重量含量的百分数为Ni 10-25、Co 15-40、Fe45-62、C≤0.025、Cu<4.0、Si≤0.1、S<0.2以及余量P、MO、W、Cr、V、Mn各组分均为≤0.05。该合金生产方法,原材料取自废磁钢磨灰、废磁钢炉渣或废镍钴铁合金,将上述原材料的一种或其组合,投入高温粗炼炉粗炼,进行脱碳以及合金与渣分离,制得合金条或合金液;将合金条或合金液进行精炼,进一步脱碳,去除有害元素,获得产品符合组分含量要求的合金液;将合金液送入粒化装置,制得颗粒状的镍钴铁合金,应用于磁钢生产。
682
0
本发明属于粉末冶金领域，尤其涉及一种高碳高合金非晶预合金粉末制备方法，为解决现有技术中所制备的非晶预合金粉末在熔融和雾化阶段困难，容易堵塞雾化喷嘴，在喷涂时虽然可以产生软化变形，但是仍然存在原始界面或易产生孔隙缺陷等问题，采用以下工艺制备高碳高合金非晶预合金粉末：1)称量原料并进行混料；2)加入硬质合金球、成型剂和湿磨介质在保护气氛下进行球磨；3)过滤并干燥，制得的高碳高合金非晶预合金粉末中的碳含量≥1wt％，过渡金属元素含量≥20wt％，余量为铁族元素。本发明采用温和的湿法球磨加喷雾制粒工艺制备了非晶预合金粉末，避免了传统熔炼雾化工艺在制备高碳高合金预合金粉末时存在的熔炼和雾化难题。
659
0
本发明的公开的从废铁盐酸洗液制备氧化铁黄颜料的方法,采用的是湿法氧化法,步骤包括:处理废铁盐酸洗液,制备晶种,褪红,二步氧化,压滤,干燥。本发明方法能够快速、简单处理来源于冶金、钢铁、机械、化工、制药等工业排放的亚铁浓度较低、杂质离子含量较多、酸度较高的废铁盐酸洗液,使其达到国家允许的排放标准,并且从中制备能够用于建筑、涂料等行业的氧化铁黄颜料。
882
0

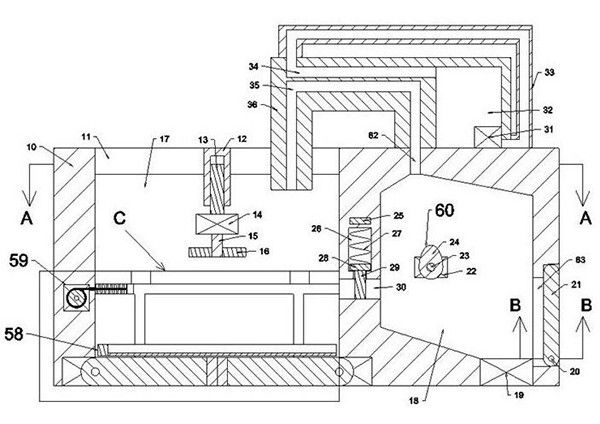

一种便于压滤机卸料装袋的装置，包括设于地面的纵向轨道、纵向大车和横向小车，纵向轨道设于地面上，所述纵向大车活动设置于纵向轨道上，包括承载架、横向轨道和纵向滚轮，横向轨道设于承载架顶部两侧，纵向滚轮连接在承载架的底部且放置于纵向轨道上；所述横向小车包括载板和横向滚轮，横向滚轮设置于载板的底部并放置在横向轨道上。本实用新型装置结构简单，制作成本较低，使用方便，使用寿命长；原料适应性强，尤其是在湿法冶金方面，压滤腐蚀性液体时，耐腐蚀，清扫方便，维护成本低；占地面积小，安装方便。同时，基于本实用新型，压滤机可以根据需求随意安装，没有高度限制。
818
0

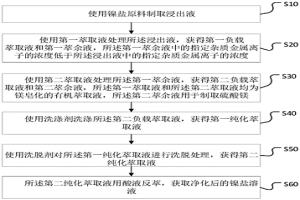

本发明涉及湿法冶金领域，公开了一种镍盐生产方法，包括：使用镍盐原料制取浸出液；使用第一萃取液处理浸出液，获得第一负载萃取液和第一萃余液，第一萃余液中的指定杂质金属离子的浓度低于浸出液中的指定杂质金属离子的浓度；使用第二萃取液处理第一萃余液，获得第二负载萃取液和第二萃余液，第一萃取液和第二萃取液均为镁皂化的有机萃取液，第二萃余液用于制取硫酸镁；使用洗涤剂洗涤第二负载萃取液，获得第一纯化萃取液；使用洗脱剂对第一纯化萃取液进行洗脱处理，获得第二纯化萃取液；第二纯化萃取液用酸液反萃，获取净化后的镍盐溶液。本发明制得的镍盐纯度高，生产成本低，且生产过程中产生的排放液排放量少和盐度低，对环境友好。
753
0
本发明涉及化湿法冶金和稀贵金属回收利用技术领域，尤其涉及一种高纯铼酸铵的提取方法。所述方法包括以下步骤：1)粗铼酸铵重溶：将粗铼酸铵溶于稀硫酸中，过滤后配制为铼溶液；2)离子交换：利用阴离子交换树脂对铼溶液进行离子交换，解吸后得到粗提液；3)除杂结晶：利用阳离子交换树脂对粗提液进行进一步的离子交换，去除阳离子杂质后结晶得到高纯铼酸铵晶体。本发明方法提取效率高，操作简洁易行；所提取的铼酸铵纯度高，能够对金属离子杂质进行有效去除；对设备需求低，容易推广及产业化使用。
本发明涉及碲化铋加工废材的回收技术领域，公开一种去除碲化铋加工废材镀镍镀锡层的清洁液，包括脱镀层液，以100%计，所述脱镀层液含有以下质量占比的各组分：硝酸5%～60%、氢氟酸5%～30%、硫酸5%～20%、硼酸5%～10%、表面活性剂0.1%～5%，余量为水。本发明提供的清洁液能够有效脱除碲化铋废材表面的锡、镍，且不引入材质，回收的材料干净，完全不同于传统的湿法冶金进行单个元素分离提纯的方法，回收工艺简单；且回收的碲化铋加工废材可以直接用于制备碲化铋晶棒，所得碲化铋晶棒的性能较佳，能够满足使用需求，提高了碲化铋材料的利用率，降低了生产成本。
755
0
本发明涉及一种铵盐废水除钙的方法，具体应用于湿法冶金废水处理领域；本发明中涉及的除钙方法包括如下步骤：步骤一：往铵盐废水中加入氨水或者液氨进行预处理，调节铵盐废水中的氢氧根浓度，使铵盐废水呈碱性；步骤二：向步骤一得到的铵盐废水中加入NH4HCO3进行深度除钙，反应温度控制在20～60℃；步骤三：将步骤二中得到的铵盐废水进行固液分离，得到固体与废水溶液，经过固液分离后的废水溶液中Ca2+≤20mg/L；由于废水中较低的钙浓度，使得铵盐回收工序结垢风险大大降低，产出的产品纯度高；以该方法处理铵盐废水可以做到废水完全再利用，无任何废液排出工厂，可以做到废水零排放，对企业乃至整个社会有很大的价值。
572
0
本发明公开了一种锑基储锂材料及其制备方法。该锑基储锂材料是一种锂的硫锑化物，分子式为Li3+3xSb1-xS3，式中Sb为正三价，x＝0.05至0.95。锑基储锂材料的制备方法是以天然辉锑矿矿石粉末为原料，经湿法冶金技术和液相化学反应获得，大大减轻了环境污染和能耗。Li3+3xSb1-xS3在被用作锂离子电池电极材料时，它在充放电过程中全部组分，包括Li、Sb和S均具有电化学活性，从而使它具有很高的充放电容量。Li3+3xSb1-xS3在容量、充放电速率等方面性能都明显优于现有的锂离子电极材料，具有很高的性价比。
815
0
本发明公开了一种活性隐钾锰矿的制备方法,其特征在于采用大洋多金属结核氨浸渣为原料,用湿法加热改性的方法来制取活性隐钾锰矿。具体步骤如下:将大洋多金属结核氨浸渣酸溶后过滤,将滤液与过硫酸钾、过硫酸铵、高锰酸钾或氯酸钾溶液混合均匀,并用KOH或H2SO4溶液调节pH值为0～9,然后将混合液进行湿法加热改性后,再老化12～24h,过滤,洗涤,干燥,得到活性隐钾锰矿。本发明以湿法冶金尾渣为主要原料,其制备成本远低于现有活性隐钾锰矿制备方法,且工艺简单,易操作。利用本发明制备的活性隐钾锰矿可作为氧化还原反应催化剂、碱金属离子筛等。
898
0
本发明公开了一种用湿法冶金技术从金锑矿中 分离锑的方法。该法将金锑矿石粉末或金锑精矿在可溶性硫化 物溶液中处理，使其中的辉锑矿溶解，实现金、锑分离，再用 吸附剂对所形成的硫代亚锑酸根进行吸附。将吸附产物煅烧， 锑转变为氧化物并融入吸附剂分子，烟道气中的SO3经水洗后，作为硫酸被回收。吸附剂在重复使用一段时间后，可作为提炼锑的原料，或经过再生活化后使其恢复吸附活性。
中冶有色为您提供最新的浙江杭州有色金属湿法冶金技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年06月21日 ~ 23日
2024年06月28日 ~ 30日
2024年06月28日 ~ 30日
2024年07月12日 ~ 14日
2024年07月26日 ~ 28日
