安徽芜湖有色金属材料制备及加工技术理论与应用

纳米级磷酸铁锂的制备方法 1030

 0

本发明的目的是提出一种纳米级磷酸铁锂的制备方法,以有效控制产品的物相成分、粒径和均匀性,同时简化合成工艺,使之易于实施。该方法步骤如下:A:将含锂源化合物、铁源化合物、磷源化合物和沉淀剂的溶液或悬浮液混合,在磁力搅拌下,利用多频声化学发生器发出超声波对溶液进行声化学合成,其中锂源化合物、铁源化合物、磷源化合物的用量按nLi∶nFe∶nP=1～1.05∶1∶1的摩尔比确定;反应开始时,反应物的锂离子浓度为0.1～3.0mol/L,反应气氛为空气气氛或非氧化气氛;B:将A步骤的生成物过滤并洗涤,将铁源化合物的酸根离子洗去,所得的产物经过真空干燥后得到纳米级磷酸铁锂前驱体。

锂离子电池极柱密封结构 1035

 0

本发明的目的是提出一种锂离子电池的极柱密封结构,应用于大容量锂离子电池的制造,以保证锂离子电池的密封性能。本发明的锂离子电池的极柱密封结构包括电池盖板、极柱,所述电池盖板设有极柱孔,关键在于所述极柱的下部设置有板状的密封台,所述极柱向上穿过电池盖板的极柱孔,所述密封台与电池盖板之间设置有套于极柱上的密封垫圈;所述电池盖板与极柱的结合部、密封台、密封垫圈均被注塑形成的绝缘保护套覆盖。上述锂离子电池的极柱密封结构通过设置多重密封,结构简单稳固、安装方便,密封性好,可以有效地防止电池漏气、漏液和外部水汽的侵入,避免造成电解液挥发、电池性能下降等不良现象,同时具有良好的散热性能,提高了电池的安全性能。

锂离子动力电池壳体及动力电池 655

 0

本发明公开了一种锂离子动力电池壳体及动力电池;所述的锂离子动力电池壳体,包括两大面和两小面,该两大面和两小面围成用于安装电池芯体的长方体状的壳体;在所述壳体的两大面的径向外侧设置有凹槽,所述凹槽的底端与装于壳体内侧的电池芯体相接触,在所述壳体的两大面的径向内侧相邻凹槽之间形成导热通道;所述的锂离子动力电池,由所述锂离子动力电池壳体及设于该壳体内部的电池芯体构成。本发明加工工艺简单、不会额外增加电池重量、生产效率高,且能极大提高锂离子动力电池的安全性能。

锂离子电池正极材料及其制备方法、电池 1126

 0

本发明公开了一种锂离子电池正极材料及其制备方法、电池，该材料的结构为在作为内核的锂镍钴锰材料外包覆掺杂铝的锂镍钴锰材料，该作为内核的锂镍钴锰材料的分子式为Lim（Ni1-x-yCoxMny）O2，该包覆的掺杂铝的锂镍钴锰材料的分子式为Lim（Ni1-x-y-zCoxMnyAlz）O2，其中，1≤m≤1.4，0.05≤x≤0.35，0.1≤y≤0.4，0< z≤0.08。正极材料的外壳层中包括掺杂的铝一方面减少整个核壳结构的正极材料中的钴的使用量，从而降低成本；另一方面外壳层中的铝可以减少电解液对于内核的锂镍锰氧材料的腐蚀，从而可以提高使用该正极材料制作的锂离子电池的可逆比容量，增加电池循环性能。

具有快速固定焊接机构的锂电池点焊机及其固定方法 768

 0

本发明公开了一种具有快速固定焊接机构的锂电池点焊机及其固定方法，底座的中心向上凸起形成有中心管，中心管上套设有转动盘；中心管的内部设置有转动管和中心轴，连接块上围绕其周向方向设置有多个沿转动管径向方向延伸的第一伸缩杆；第一伸缩杆的端部均固接有第一锂电池装夹座，转动盘的上表面围绕其周向方向上设置有多个第二伸缩杆，第二伸缩杆的端部均固接有第二锂电池装夹座；第一锂电池装夹座和第二锂电池装夹座能够相互配合将两块待焊接锂电池单元相贴合形成待焊接状态，中心轴的顶部与其同轴固接有机架，机架的底面设置有多个可沿着竖直方向移动的点焊机机构。该锂电池点焊机能够快速的将待焊接锂电池单元固定位置并焊接。

使用三元锂聚合物电池的快速充电移动电源 1137

 0

本发明公开了一种使用三元锂聚合物电池的快速充电移动电源，快速充电移动电源包括三元锂聚合物电池、壳体、充电接口和USB输出接口，所述三元锂聚合物电池设置在所述壳体内，所述充电接口和所述USB输出接口设置在所述壳体的外部的一侧，该使用三元锂聚合物电池的快速充电移动电源还包括设置在壳体内的电路板，所述电路板与三元锂聚合物电池相连接，所述三元锂聚合物电池包括电池正极、电池负极、隔膜、电解质和外部封装结构；该使用三元锂聚合物电池的快速充电移动电源充电速度快，电压稳定。

锂电池观察用卡接装置 881

 0

本发明提供一种锂电池观察用卡接装置，包括卡接底座，所述卡接底座上开设有放置腔体；包括两个第一卡接机构，所述两个第一卡接机构对称位于放置腔体内部，且用于对锂电池外壳进行卡接定位，本发明通过滑槽、滑块、增压弹簧、连接杆、夹板以及扭簧，可对锂电池进行初步的定位夹持；本发明利用锂电池带动放置底座向下移动，放置底座驱动所述的通过所述支撑杆、第三连杆、第二连杆、第一连杆以及紧固板组成的传动结构对锂电池进行二次的定位，并通过所述的销轴和销孔配合，对设备中部件的位置进行定位，达到对锂电池的三次定位。

锂离子电池干燥装置 1030

 0

本实用新型提供一种应用于锂离子电池生产制造技术领域的锂离子电池干燥装置，所述的锂离子电池干燥装置包括冻干箱(1)、真空系统(2)、制冷系统(3)、加热系统(4)，所述的真空系统(2)通过连接管路与冻干箱(1)连通，制冷系统(3)通过连接管路与冻干箱(1)连通，冻干箱(1)内设置多层搁板(5)，每层搁板(5)分别与加热系统(4)连接，所述的真空系统(2)、制冷系统(3)、加热系统(4)分别与控制部件连接，本实用新型的锂离子电池干燥装置，结构简单，在锂离子电池制造过程中，能够有效控制锂离子电池水含量，防止水分与电极发生副反应，提高电池质量，且取代现有高温干燥方法，降低干燥时间和能耗，提高产能。

镍钴锂离子电池正极材料及其制备方法 1094

 0

本发明提供了一种镍钴锂离子电池正极材料的制备方法，所述制备方法包括以下步骤：（1）将十六烷基三甲基溴化铵和α‑环糊精分散于水中，然后加热反应，冷却，得混合液；（2）在步骤（1）中的混合液中加入二价镍源、二价钴源和柠檬酸，在持续混合条件下加热反应，冷却后，再加入锂源化合物进行混合，然后进行煅烧；其中，二价镍源、二价钴源和锂源化合物的摩尔比为0.45‑0.55：0.45‑0.55：1。本发明得到的镍钴锂离子电池正极材料的充放电性能和循环使用性能得到较大程度的提升，与现有镍钴锂离子电池正极材料相比，镍钴锂离子电池正极材料的密度更小，且具有较好的充放电性能。

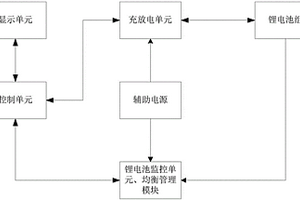

基于传感器组的锂电池充放电综合测试柜 889

 0

本发明公开了一种基于传感器组的锂电池充放电综合测试柜，该测试柜包括干扰信号生成单元、辅助电源、显示单元、锂电池固定装置、锂电池监控单元、充放电单元、抽屉式键盘鼠标、均衡管理模块、线缆固定单元和控制单元，所述干扰信号生成单元、辅助电源、显示单元、锂电池监控单元、充电放电单元、抽屉式键盘鼠标、均衡管理模块分别控制单元连接，所用锂电池固定装置用于固定锂电池组，所述显示单元安装在测试柜正面面板上部，显示单元包括状态分析灯和液晶显示屏；测试柜内设有隔板，通过隔板把测试柜分为6层，分别放置充电放电单元、控制单元、抽屉式键盘鼠标、均衡管理模块、线缆固定单元。

锂电池充放电综合测试柜 882

 0

本发明公开了一种锂电池充放电综合测试柜，该测试柜包括干扰信号生成单元、辅助电源、显示单元、锂电池固定装置、锂电池监控单元、充放电单元、抽屉式键盘鼠标、均衡管理模块、线缆固定单元和控制单元，所述干扰信号生成单元、辅助电源、显示单元、锂电池监控单元、充电放电单元、抽屉式键盘鼠标、均衡管理模块分别控制单元连接，所用锂电池固定装置用于固定锂电池组，所述显示单元安装在测试柜正面面板上部，显示单元包括状态分析灯和液晶显示屏；测试柜内设有隔板，通过隔板把测试柜分为6层，分别放置充电放电单元、控制单元、抽屉式键盘鼠标、均衡管理模块、线缆固定单元。

新能源汽车用锂电池缓冲装置 963

 0

本发明公开了一种新能源汽车用锂电池缓冲装置，包括缓冲装置放置箱和锂电池放置箱，所述缓冲装置放置箱内部设有锂电池放置箱，且锂电池放置箱底面通过空气减震气囊与缓冲装置放置箱连接，所述锂电池放置箱外表面侧面通过弹簧减震器与缓冲装置放置箱内壁连接，所述锂电池放置箱外壁内部穿设有水冷管，所述锂电池放置箱一侧顶面设有转轴。本发明中，设置了弹簧减震器和空气减震气囊，空气减震气囊能对锂电池进行竖向缓冲减震，弹簧减震器能对锂电池进行水平方向缓冲减震，两者结合对锂电池进行全方位缓冲减震，防止过度颠簸引起锂电池不稳定。

改性锂离子电池正极片及其制备方法 1020

 0

本发明公开了改性锂离子电池正极片及其制备方法，所述制备方法包括以下步骤：（1）将二价镍源、二价钴源和柠檬酸溶于水中，在持续混合条件下加热反应，冷却后，加入锂源化合物进行混合，然后进行煅烧；其中，二价镍源、二价钴源和锂源化合物的摩尔比为0.75‑0.85：0.15‑0.25：1；（2）将煅烧后的产物超声分散于含有硫代乙酰胺的无水乙醇中，然后加热反应，得锂离子电池正极材料；（3）将锂离子电池正极材料、导电剂和粘结剂混合后球磨，制得球墨浆；（4）将球墨浆压片成型后裁片。本发明得到的改性锂离子电池正极片与现有锂离子电池正极片相比，具有较好的充放电性能和循环使用性能。

核壳结构锰酸锂及其制备方法 1173

 0

本发明提供了一种核壳结构锰酸锂及其制备方法，核壳结构锰酸锂使得内层的LiMn2O4电极材料与电解质隔开，可抑制电极与电解液的反应，减少锰的溶损，提高其电化学性能和高温性能，解决了锰酸锂电池正极材料在高温、大电流等工况条件下的电池循环寿命短的问题。本发明能在相对简易的条件下并以廉价的原料制备得到杂相少，比容量高的核壳结构锰酸锂，工艺简单，条件温和，能耗低，成本低，环境友好，易于实现规模化生产。壳型结构有效保护了锰酸锂的晶型、减缓了二价锰的溶解；Co3O4的超级电容性能可以减轻大电流对锰酸锂的冲击，延长锰酸锂的衰减时间，使电池的循环稳定性得到增强。当温度上升时，材料的性能也得到了强化。

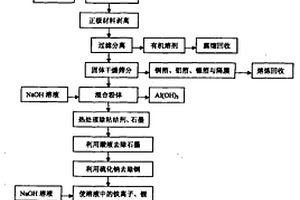

废旧磷酸铁锂电池综合回收的方法 1052

 0

本发明提出了一种工艺简单合理、回收成本低、附加值高的废旧磷酸铁锂电池综合回收的方法,该方法利用有机溶剂溶解电芯碎片上的粘结剂,通过筛分,实现磷酸铁锂材料和洁净的铝、铜箔分离,其中铝、铜箔通过熔炼回收;利用NaOH溶液除去磷酸铁锂材料中残余的铝箔屑,通过热处理除去石墨和剩余的粘结剂。将磷酸铁锂用酸溶解后,利用硫化钠除去了其中的铜离子,并利用NaOH溶液或氨水使溶液中铁、锂、磷离子生成沉淀物,并在沉淀物中加入铁源、锂源或磷源化合物以调整铁、锂、磷的摩尔比,最后加入碳源,经球磨、惰性气氛中煅烧得到新的磷酸铁锂正极材料。经过上述步骤处理后,电池中有价金属回收率大于95%,磷酸铁锂正极材料的综合回收大于90%。

磷酸铁锂动力电池的回收处理工艺 1112

 0

本发明公开了一种磷酸铁锂动力电池的回收处理工艺，包括以下步骤：将磷酸铁锂动力电池在氦气中通过挤压辊挤压破碎，使磷酸铁锂动力电池中的电解液与正负极极片、高分子微孔隔膜、正负极固体材料以及电池外壳分离；将分离获得的电解液进行真空减压精馏，使有机溶剂与六氟磷酸锂分离，将分离出的六氟磷酸锂重新用于配制电解液；将分拣出的正极固体材料进行高温煅烧去除粘结剂和导电剂，然后对煅烧后的正极固体材料进行元素分析，补充锂、铁和磷元素使正极固体材料中的锂、铁和磷的摩尔比为1.05︰1︰1，然后再次进行高温煅烧制得可再次使用的磷酸铁锂。本发明有利于减少废弃物的排放以保护环境，且有利于原料的重复利用以节约资源。

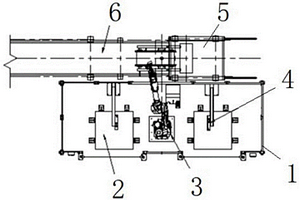

预处理废旧锂电池的自动上料系统 919

 0

本实用新型公开了一种预处理废旧锂电池的自动上料系统，包括废旧锂电池堆垛区域、用于将废旧锂电池输送至预处理设备的喂料斗中的废旧锂电池输送皮带和用于抓取废旧锂电池堆垛区域内的废旧锂电池将其转运至废旧锂电池输送皮带上的工业机器人，所述工业机器人设在废旧锂电池输送皮带上方或设在废旧锂电池输送皮带和废旧锂电池堆垛区域之间。该预处理废旧锂电池的自动上料系统设计合理，采用机器人自动抓料和大倾角皮带输送结合实现自动化上料，既可以提高劳动效率，减轻的员工劳动强度，运行安全稳定可靠，可消除人工作业的安全隐患。

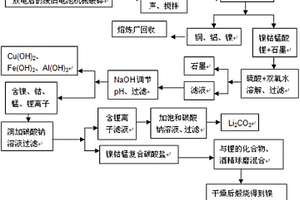

从镍钴锰酸锂电池中回收有价金属的方法及正极材料 783

 0

本发明提供一种从废旧镍钴锰酸锂电池中回收有价金属的方法、及由该有价金属制备的镍钴锰酸锂正极材料，属于废旧动力电池回收技术领域，其可解决现有的回收方法中存在的废旧镍钴锰酸锂电池中镍、钴、锰的比例不一致，需要在回收步骤中加入相应的金属以调节其含量达到需要的比例的问题。本发明的回收方法通过筛选废旧镍钴锰酸锂电池中各镍钴锰酸锂电池中的正极材料为同类的正极材料的废旧镍钴锰酸锂电池为回收原料，回收得到无需调节镍、钴、锰的比例能直接应用于锂离子电池的正极材料制备的镍钴锰复合碳酸盐。

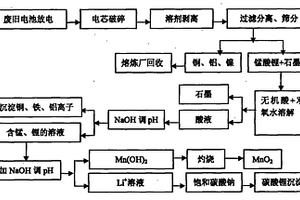

自废旧锰酸锂电池中回收有价金属的方法 1089

 0

本发明提出了一种工艺简单、成本低、提纯纯度高的自废旧锰酸锂电池中回收有价金属的方法,以实现对锰、锂、铝、铜、镍等金属的综合回收。该方法采用有机溶剂对电池的活性物质进行浸泡剥离,直接得到洁净的铝、铜、镍箔与隔膜;利用酸性溶液与电池电芯中的LiMn2O4反应,生成锂与锰的可溶性盐类;用NaOH溶液或氨水调整pH值至5～7,使溶液中的铁离子、铝离子、铜离子全部沉淀、过滤分离;再用NaOH溶液或氨水调整pH值至10～12,经沉淀、过滤得到氢氧化锰固体与含锂滤液;最后将氢氧化锰固体灼烧得到MnO2,将含锂滤液与碳酸钠反应生成碳酸锂,再经过滤,洗涤、干燥即得到纯净的碳酸锂。经过上述步骤处理后,电池中锂的回收率大于85%。

层状多孔氧化铁电极材料及其制备方法、锂离子电池电极片及其制备方法和锂离子电池 793

 0

本发明公开了一种层状多孔氧化铁电极材料及其制备方法、锂离子电池电极片及其制备方法和锂离子电池，该制备方法包括：1)将铁盐、沉淀剂与溶剂混合以制得铁盐溶液；2)将导向剂与溶剂混合以制得导向剂溶液；3)将铁盐溶液、导向剂溶液进行混合，接着进行水热反应，然后将反应体系冷却、收集反应体系内的固体产物并洗涤，最后将固体产物进行干燥以制得前驱体；4)将前驱体煅烧以制得层状多孔氧化铁电极材料。通过该方法制得的状多孔氧化铁电极材料具有优异的比容量、长循环寿命和绿色无毒的特点。

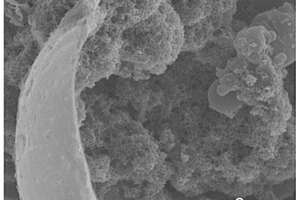

氧化石墨烯/硫微胶囊复合材料的制备方法、锂硫电池正极、锂硫电池 981

 0

本发明公开了一种氧化石墨烯/硫微胶囊复合材料的制备方法、锂硫电池正极、锂硫电池，以氧化石墨烯水溶液、含有光引发剂的有机光固化材料溶液、聚乙烯醇水溶液，分别作为内相、外相、驱动相，利用液驱同轴流动聚焦技术，内相和外相在驱动相的剪切作用下得到氧化石墨烯微胶囊，并将其在紫外光照下固化，经洗涤、干燥、高温碳化、熏硫步骤后制备得到氧化石墨烯/硫微胶囊复合材料，其具有良好的导电性能，在胶囊内部大量的氧化石墨烯为硫的吸附提供了比表面积，增加了硫的活性质量，也为硫的体积膨胀提供的缓冲空间，从而改善了锂硫电池的电化学性能。

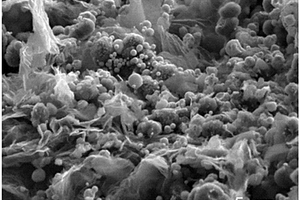

锡/还原氧化石墨烯纳米复合材料的制备方法、锂离子电池负极、锂离子电池 1112

 0

本发明公开了一种锡/还原氧化石墨烯纳米复合材料的制备方法、锂离子电池负极、锂离子电池。本发明利用价格低廉原料制备得到氧化石墨，通过两步水热、复合、洗涤、冷冻干燥、还原，得到了由球状锡与还原氧化石墨烯复合的纳米材料。本发明针对锡作为电极材料的循环稳定性等技术难题，提供了一种工艺简单、产率高、成本低的纳米复合材料制备方法。

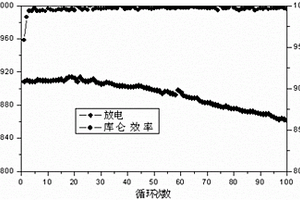

锂离子电池正极材料及其制备方法、含有该材料的锂离子电池 768

 0

本发明公开了一种锂离子电池正极材料及其制备方法、含有该材料的锂离子电池，该正极材料的结构为在LiNi0.5Mn1.5O4材料或者掺杂改性的LiNi0.5Mn1.5O4材料上包覆有Li2TiO3。本发明中的制备方法中采用溶胶-凝胶法与固相法相结合，从而使得包覆的Li2TiO3分布均匀，最终制得的正极材料的均匀性良好，使得制得的正极材料具有良好的循环性能和倍率性能。该正极材料导电性能提高，使得循环稳定性及倍率性能均提高；通过表面包覆钛酸锂使正极材料和电解液隔离开来，在充放电过程中电压高达5V左右时，电极表面的电解液不会被氧化分解沉积于电极表面，减小了充放电过程中电解液对正极材料的溶解、侵蚀等影响。

锂离子电池的电芯的干燥方法及锂离子电池 838

 0

本发明公开了一种锂离子电池的电芯的干燥方法及锂离子电池，该方法包括以下步骤：（1）将电芯放置于封闭的腔体，对腔体进行抽真空，在腔体内的真空度达到-0.1～-0.12MPa后，持续抽真空3～10分钟；（2）对电芯进行加热，加热温度为75～85℃，加热时间为2～5小时；（3）向腔体内充入非氧化性气体，当腔体内的真空度达到-0.01～-0.02MPa时，停止充入非氧化性气体；（4）对电芯进行加热，加热温度为75～85℃，加热时间为20～40分钟；（5）对腔体进行抽真空，在腔体内的真空度达到-0.1～-0.12MPa后，持续抽真空3～10分钟。采用分步式的抽真空和换气，大大节约了能源，提高了干燥效率。

钴/碳纳米管/硫颗粒微胶囊复合材料及其制备方法以及锂硫电池正极及锂硫电池 1049

 0

本发明公开了一种钴/碳纳米管/硫颗粒微胶囊复合材料及其制备方法以及锂硫电池正极及锂硫电池，利用原位聚合的方法合成包裹了四氧化三钴纳米颗粒的微胶囊，进而通过碳化还原获得钴/碳纳米管微胶囊，再对钴/碳纳米管微胶囊进行熏硫以获得钴/碳纳米管/硫颗粒微胶囊复合材料，其在球形胶囊的内部包裹有附载了硫颗粒的碳纳米管材料，内部存在丰富的孔隙结构，能缓冲体积变化，大大提高硫颗粒及钴/碳纳米管结构完整性，减少了充电/放电过程中的活性质量损失，从而改善了正极的电化学性能。

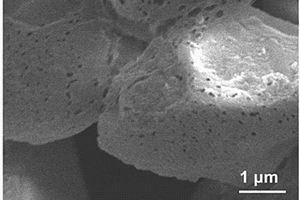

三维多孔硫颗粒纳米材料及其制备方法、一种锂硫电池正极及锂硫电池 982

 0

本发明提供了一种三维多孔硫颗粒纳米材料及其制备方法、一种锂硫电池正极及锂硫电池，以PS小球作为造孔模板，设计合成的多孔结构的硫颗粒，内部空隙能缓冲体积变化，大大提高硫结构完整性，减少了放电/充电过程中的活性质量损失，从而提高了正极的电化学性能。与现有技术相比，本发明通过化学合成法制备的硫颗粒产率高，可控性好；造孔模板易去除，且对硫颗粒没有影响；三维多孔结构能缓冲充放电过程中的体积膨胀；而且，实验过程简单，产率高，原料价廉易获取，成本低。

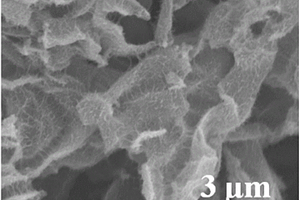

二维多孔片状硅酸钴纳米材料及其制备方法、锂离子电池负极、锂离子电池 1059

 0

本发明提供了一种二维多孔片状硅酸钴纳米材料及其制备方法、锂离子电池负极、锂离子电池，本发明首先通过水热法和焙烧获得氧化锌，再在氧化锌上包裹复合二氧化硅，然后用盐酸洗去氧化锌，最后利用空心的二氧化硅水热生成二维多孔片状的硅酸钴复合材料。二维片状硅酸钴多孔结构可以促进电/离子传输，同时多孔结构可以提供大量活性位点，缓解材料体积膨胀。该材料应用于电池负极材料，具有良好的循环稳定性和高的比容量。与现有技术相比，本发明制备工艺简单、产率高、成本低。而且，产品稳定，比表面积大，有利于电子传输；锂离子电池负极材料，具有较大的比容量和较好的循环性能。

锂镍锰氧锂离子电池极片和电池 1142

 0

本发明公开了一种锂镍锰氧锂离子电池极片和电池，该电池极片包括正极极片和负极极片，正极极片上有第一固体物质，负极极片上有第二固体物质，正极极片上的第一固体物质和/或负极极片上的第二固体物质中包括金属氧化物和/或金属氟化物中的一种或几种，金属氧化物、金属氟化物微溶或难溶于水。电池极片上的金属氧化物能减少电解液中的氢氟酸的量，电池极片上的金属氟化物能够抑制电解液中的氢氟酸的量的增加，进一步增强了电解液的稳定性，从而缓解电解液中的氢氟酸对于锂镍锰氧正极材料的溶解，缓解了正极材料在负极材料的上的沉积，减轻了对于Li+的脱嵌通道的堵塞，缓解了氢氟酸对于负极材料表面的固体电解质膜的破坏。

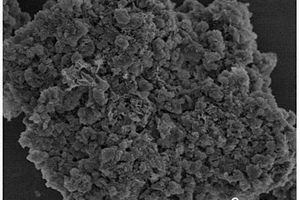

氧化锰/石墨烯纳米复合材料的制备方法、锂离子电池负极、锂离子电池 1051

 0

本发明公开了一种氧化锰/石墨烯纳米复合材料的制备方法、锂离子电池负极、锂离子电池，制备方法步骤包括水热工序、复合工序、焙烧工序，本发明制备方法使得羟基氧化锰在石墨烯表面直接进行原位生长，羟基氧化锰复合在石墨烯上，形成形貌独特的三维还原氧化石墨烯复合材料，具有很大的比表面积，经过洗涤，干燥，焙烧获得无色线状氧化锰与三维还原氧化石墨烯复合材料，解决了三维还原氧化石墨烯与氧化锰纳米线的团聚问题，很好的解决自身稳定性较差，导电性较差等缺点，从而达到提升电池性能的目的，该材料应用于锂离子电池负极材料，有着循环稳定性好，比能量密度高等优点。

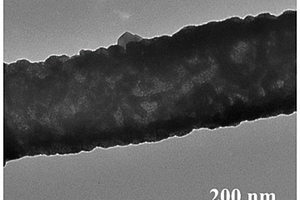

氮化钛微纳米管/硫复合材料及其制备方法以及锂硫电池正极及锂硫电池 1070

 0

本发明公开了一种氮化钛微纳米管/硫复合材料及其制备方法以及锂硫电池正极及锂硫电池，所述氮化钛微纳米管/硫复合材料的制备方法包括以下步骤：将三氧化钼纳米棒材料分散到去离子水中，向其中加入硝酸溶液、三氯化钛溶液，混合均匀后，于100～160℃水热反应10～24h，得到中空管状二氧化钛材料；将中空管状二氧化钛材料在氨气气氛中进行氮化处理，得到管状氮化钛材料；将管状氮化钛材料与硫粉混合均匀，在氩气气氛中密封加热进行熏硫，得到氮化钛微纳米管/硫复合材料，其中空结构可以容纳更多的吸附硫，提供较多的活性位点，且能减缓充放电过程中的正极材料的体积变化，有效地降低多硫化物的“穿梭效应”，提高锂硫电池的容量、循环稳定性和倍率性能。
