全部
▼
热搜：
796
0

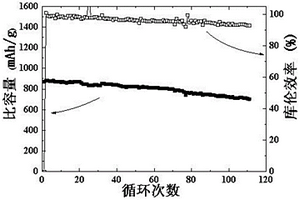

一种具有自修复功能的锂硫电池正极活性材料及其制备方法，涉及一种锂硫电池正极材料及其制备方法。本发明是要解决现有的锂硫电池充放电过程中正极的活性物质会在α‑S8和Li2S之间转变导致其体积变化的技术问题。本发明的具有自修复功能的锂硫电池正极活性材料是由硫和氨基硅油(壳聚糖、聚乙烯亚胺)‑对苯二甲醛(戊二醛、均苯三甲醛)组成。本发明使硫表面吸附一层自修复网络，用作锂硫电池正极活性物质时缓解了充放电过程中正极活性物质体积变化，避免了正极活性物质进入电解液中，减轻了多硫化物穿梭效应，有助于正极活性物质负载量和利用率的提升。

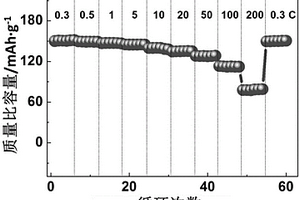

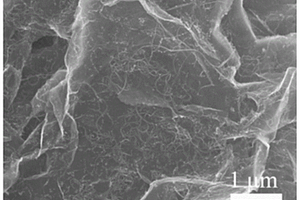

石墨烯修饰磷酸铁锂量子点复合材料及其制备方法和用途，属于锂离子电池的技术领域，本发明解决现有磷酸铁锂材料电子导电性差、以其为正极材料的锂离子电池大倍率充放电性能差的问题。本发明是通过“微反应器”溶剂热方法，然后对石墨烯修饰四氧化三铁量子点复合前驱体引入锂离子和磷酸根。锂离子电池正极片的正极浆料由复合材料、导电剂和聚偏氟乙烯组成。石墨烯修饰磷酸铁锂量子点复合材料中为极小粒径(<10nm)的碳包覆磷酸铁锂量子点锚定于石墨烯表面，形成特殊的无定形碳层/磷酸铁锂量子点层/石墨烯层的夹层结构；三价铁盐为原料，成本降低；锂离子电池充放电循环性能好，20C倍率下质量比容量大于120mAh·g‑1。
959
0

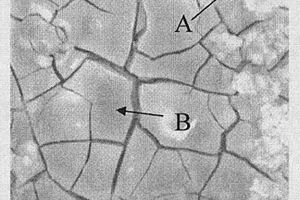

本发明提供的是钴酸盐转化液及在镁锂合金表面处理中的应用。以硝酸钻作主盐,亚硝酸钠和双氧水作双促进剂,醋酸钠、柠檬酸钠、葡萄糖酸钠作辅助添加剂配制成镁锂合金的钴酸盐转化溶液。用本发明的钴酸盐转化液对镁锂合金进行处理,能在镁锂合金表面形成呈棕色的钴酸盐转化膜。膜层致密均匀、平整、无明显麻点无起皮,与镁锂合金基体结合力良好,膜层厚度适中。本发明的方法配制成本低,配制步骤少,操作简单,反应条件温和,环保节能,需要控制的条件少而且易于做到,耐蚀性能较之铬酸盐转化膜有很大提高,非常有希望应用于大规模生产。
823
0

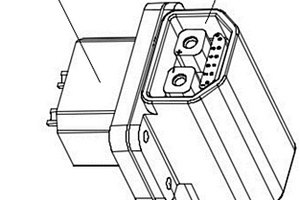

一种电动自行车锂电池转接装置，属于锂电池技术领域，本实用新型为解决现有电动自行车锂电池的插座容易烧坏，烧坏后需要更换整个锂电池的问题。它包括电池插座和转接头，电池插座设置在锂电池上，转接头通过金属过孔与电池插座连接，转接头的一侧为“品”字头插座，转接头的另一侧为“2+6”插座；所述“品”字头插座用于连接车端插头和充电器插头；所述“2+6”插座用于连接换电柜插头和充电器插头。本实用新型用于电动自行车。
本发明涉及一种耐高电压的锂离子电池用导电浆料、制得的电极极片和用途。所述耐高电压的锂离子电池用导电浆料包括碳材料、分散剂和溶剂，所述分散剂的氧化分解电压>5.0V。本发明所述导电浆料中的分散剂为非离子型高分子聚合物分散剂，采用含有所述的耐高压分散剂、碳材料及溶剂的导电浆料与锂离子电池正极材料、粘结剂一同混合制备极片，保证锂离子电池在高压充放电的条件下使用时导电浆料不发生氧化分解，保证电池不发生热失控，保证电池的安全性能、循环性能和倍率性能，提升锂离子电池的能量密度。
869
0

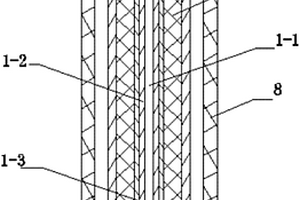

一种可更换电极的卷绕式锂空气固态电池，本发明涉及电池。本发明是要解决一次锂空气电池工作过程中，由于放电产物沉积在空气电极上，堵塞空气电极孔道导致放电终止；锂空气电池正负极不能充分利用，并且由于金属锂消耗产生负气压，吸入O2使负极片腐蚀的问题。本发明由导电棒、导电片、负极片、凝胶电解质空气正极结合体、正极集流体、正极引线接头、负极气密封头、正极气密封头、气密隔膜和透气外壳构成。本发明的电池在同等条件下，连续放电时间长，更换电极后由于导电片和负极片结合体内部张力自动连接紧密，使得正负两电极都能得到充分的利用。本发明用于制备可更换电极的卷绕式锂空气固态电池。
902
0
一种利用功率超声回收锂电池的方法，它涉及一种钴酸锂电池回收方法。本发明的目的是要解决现有技术无法满足锂电池回收的问题。方法：正极片取出并粉碎，然后加入H2SO4‑H2O2体系中，并以间歇形式施加超声波，得到得到反应产物，进行第一次过滤，一次滤渣采用流水冲洗，干燥后回收铝箔；向一次滤液中加入草酸，进行第二次过滤，得二次滤渣采用流水冲洗，干燥后回收草酸钴；向二次滤液中加入碳酸钠，进行第三次过滤，三次滤渣为碳酸锂，采用流水冲洗，干燥后回收碳酸锂。本发明优点：对Co的回收率达到88％以上，最高可达98.63％，对Li的回收率达到87％以上，最高可达99.06％。本发明用于回收锂电池。
基于EKF方法和NSDP-AR模型融合型锂离子电池循环寿命预测方法，涉及一种锂离子电池循环寿命预测方法。为了解决目前基于模型的方法对于不同电池及不同工作状态适应能力低和电池容量非线性退化趋势预测能力差的问题，首先，对在线测量待测锂电池的容量数据进行预处理，并离线测量与该待测锂电池同型号的锂电池的真实容量退化数据；其次，基于EKF方法确定锂电池状态空间模型的参数；然后，根据上述建立的锂电池状态空间模型对待测锂电池进行状态估计，利用NSDP-AR模型的输出进行待测锂电池的状态更新，锂电池状态空间模型获取每一个充放电循环的电池容量数据，并将数据与待测锂电池的失效阈值比较获取锂电池剩余寿命；本发明主要应用在电池寿命预测领域。
1111
0

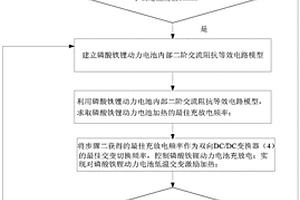

一种用于磷酸铁锂动力电池的低温交变激励预热方法，涉及磷酸铁锂电池低温交变激励低温预热技术领域。解决了低温环境中磷酸铁锂动力电池性能差，单独的电池加热系统存在能源浪费，加热效果差，且容易造成损坏电池的问题。本发明在低温条件下，磷酸铁锂动力电池通过双向DC/DC变换器向超级电容放电，超级电容吸收电能后，反向通过双向DC/DC变换器给磷酸铁锂动力电池充电。双向DC/DC变换器通过切换充放电频率，匹配磷酸铁锂动力电池的最佳交变频率，实现磷酸铁锂动力电池的低损耗、快速低温自加热。本发明适合在低温环境磷酸铁锂动力电池预热使用。
883
0
本发明涉及一种锂离子电池的双领域链式应用模式，锂离子电池先作为小型低速电动车的电源使用，当达到转换界限条件时，再作为移动通讯基站的备用电源使用；转换界限条件为：电池容量为标称容量88%‑92%；电池使用时间在30个月‑40个月；电池的充放电能量转化率≥92%；电池自身的最大平面要保持平整、光洁，无明显凹陷、凸起。本发明提供的应用模式，不同于传统的锂离子电池应用模式，在应用中充分考虑顺序链式两个应用领域对锂离子电池的要求，充分发掘锂离子电池的应用潜力，降低了锂离子电池的使用成本，扩大了锂离子电池在小型低速电动车和移动通讯基站备用电源两个应用领域的应用，提供了一种节约、降耗、低成本的锂离子电池应用新模式。
1103
0

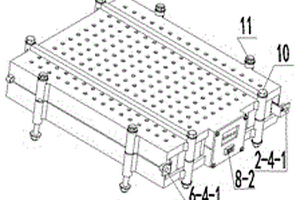

一种18650锂电池的模块总成其技术特征是：该总成包括：锂电池组4、下镍带组2、上镍带组6、下卡模3、上卡模5、下夹紧壳体1、上夹紧壳体7、保险盒8、保险盒盖9、夹紧壳体紧固螺栓10、模块总成固定螺栓11；所述锂电池组4是由多个锂电池单体根据并联与串联的要求排列的，用下卡模3与上卡模5将锂电池组4夹在中间，之后用带有正极板的下镍带组2与带有负极板的上镍带组6将其点焊链接，再将其放在下夹紧壳体1与上夹紧壳体7中间，用夹紧壳体紧固螺栓10紧固；然后再将下镍带组2的采集线2‑5与上镍带组6的采集线6‑5接入保险盒8，最后装上保险盒盖就形成了一种18650锂电池模块总成。
锂离子电池正极材料LiFePO4/C粉体的液相合成方法,它属于锂离子电池正极材料制备领域。本发明要解决现有液相合成锂离子电池正极材料过程中二价铁易氧化的技术问题。方法:一、硝酸铁溶于去离子水中,加铁粉,密闭容器中反应;二、加到三苯基磷酸酯中,剧烈搅拌加入Li+和碳源;三、调节pH值,间歇搅拌;四、在不断搅拌同时喷雾干燥;五、预烧,煅烧,得到LiFePO4/C粉体。本发明采用三苯基磷酸酯作为“磷酸根”源,其水解产生有机苯,水解产生的有机苯将液相反应体系与空气隔离,防止二价铁的氧化,使液相反应过程中无需惰性气体保护;另外水解产生的有机苯可与水形成共沸物,降低了喷雾干燥的温度,减少能耗和氧化。
1174
0

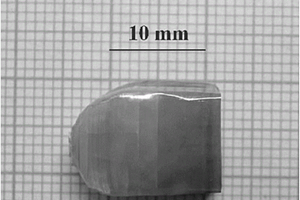

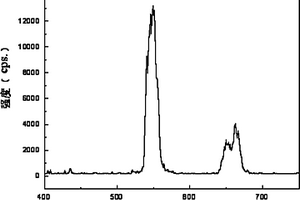

镱钬双掺铌酸锂晶体及其制备方法,本发明涉及掺杂铌酸锂晶体及其制备方法。本发明解决了现有的铌酸锂晶体不能做为激光晶体材料应用的技术问题。本发明的镱钬双掺铌酸锂晶体由五氧化二铌、碳酸锂、氧化镱和氧化钬制成;方法:将五氧化二铌、碳酸锂、氧化镱和氧化钬混合后焙烧得到多晶粉料,然后将多晶粉料在单晶生长炉中,采用提拉法经引晶、缩颈、放肩、收肩、等径生长出晶体,再经退火后得到镱钬双掺铌酸锂晶体;该晶体双掺铌酸锂晶体用980nm的激光激发可得到红光和绿光,在光学数据存贮、海底通信、光学显示、彩色显示、光电子、医疗诊断等领域具有广泛应用前景。
1004
0
锂离子电池多级纳米孔道电极材料的制备方法,它涉及一种孔道电极的制备方法。本发明解决了现有亚微米或微米结构的锂离子电池材料,反应活性区小,锂离子和电子的输运能力差的问题。本发明的方法如下:一、制备溶胶a;二、制备溶胶b;三、将溶胶a与溶胶b混合,得溶胶c;四、将聚苯乙烯胶体晶体模板放入溶胶c中,采用浸渍提拉法得到一层溶胶膜,然后培养、干燥、煅烧;或者将溶胶c培养、干燥、煅烧,即得离子电池多级纳米孔道电极材料。本发明制备电极材料中孔径尺寸均一,有序度高,分布规整有序,增大了反应活性区的同时,也为锂离子和电子的输运提供了通道,从而提高了锂离子和电子的输运能力。?
788
0

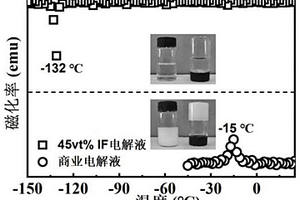

本发明公开了一种‑70℃锂离子电池低温电解液及其制备方法，属于锂离子电池电解液技术领域。本发明以宽温区锂盐二氟草酸硼酸锂作为锂离子供体，添加抗高压氧化性、利于负极成膜剂的氟代碳酸乙烯酯和与锂离子形成有效配位的亚硫酸二甲酯助溶剂，结合具有高吸附性能的甲酸异丁酯助溶剂，获得具有低凝固点、粘度低和高锂离子电导率的低温电解液，有效改善对锂离子在低温下的传输和扩散，构筑稳定的SEI界面，抑制锂枝晶的形成，进而使得低温电解液在‑70℃下稳定安全运行。
1139
0

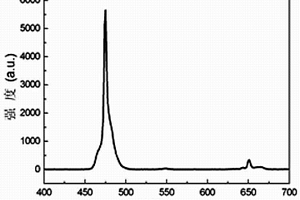

一种铟镱铥三掺杂铌酸锂晶体及其制备方法，它涉及一种掺杂铌酸锂晶体及其制备方法。本发明是要解决现有的镱铥掺杂的铌酸锂晶体抗光损伤能力较低的问题。本发明一种铟镱铥三掺杂铌酸锂晶体由Nb2O5、LiCO3、In2O3、Yb2O3和Tm2O3制成。制备方法：一、混合；二、采用提拉法生长晶体；三、极化；即得到铟镱铥三掺杂铌酸锂晶体。本发明制备的铟镱铥三掺杂铌酸锂晶体光洋度高、成分均一、无瑕疵、无生长条纹和无裂纹产生，在保证了镱铥掺杂的铌酸锂晶体原有优良性能的同时抗光损伤能力显著提高；本发明铟镱铥三掺杂铌酸锂晶体的制备方法简单，便于操作，晶体生长速度快。本发明可用于制备铟镱铥三掺杂铌酸锂晶体。
670
0

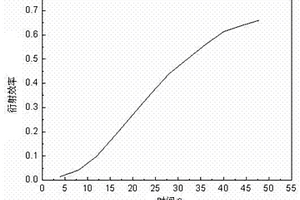

Zr、Ru、Fe三掺杂的铌酸锂晶体的制备方法,它涉及一种三掺杂的铌酸锂晶体的制备方法。本发明解决了双掺Fe、Ru的铌酸锂晶体响应速度慢的问题。本方法如下:称取ZrO2、RuO2、Fe2O3、Nb2O5和Li2CO3,然后混合,得到混合物;将混合物烘干后放入铂坩埚,然后在750℃煅烧3小时,再在1150℃烧结4小时,再将铂坩埚放入中频炉内,然后在提拉速度为0.5～1.8mm/h、轴向温度梯度为40～50℃/cm、旋转速度为15～25r/min的条件下提拉,即得Zr、Ru、Fe三掺杂的铌酸锂晶体。本发明制备的Zr、Ru、Fe三掺杂的铌酸锂晶体的响应时间能达到48秒,光折变灵敏度可以达到1.058cm/J。?
一种基于锂离子电池交流阻抗等效电路模型的脉冲充电优化方法，涉及锂离子电池脉冲充电技术。本发明为解决了锂离子电池充电时间长，充电过程中产热严重的问题。本发明建立锂离子电池内部一阶交流阻抗等效电路模型与获得锂离子电池内部一阶交流阻抗等效电路模型的参数方程；利用最小二乘法对获得锂离子电池内部一阶交流阻抗等效电路模型的参数方程的参数进行辨识；利用锂离子电池内部一阶交流阻抗模型的参数，建立以锂离子电池内部交流阻抗与脉冲频率为对象的目标函数；利用非线性规划算法对目标函数进行优化，获得锂离子电池最优脉冲充电频率实现对锂离子电池脉冲充电的优化。本发明适用于优化锂离子电池脉冲充电频率。
913
0

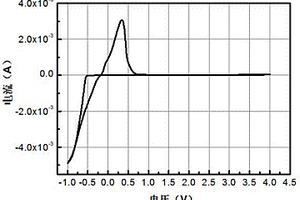

本发明公开了一种含锂离子添加剂的镁硫电池电解液的制备方法及其应用，所述含锂离子添加剂的镁硫电池电解液的制备方法在不含添加剂的镁硫电池电解液中加入过量金属锂，生成含锂离子添加剂的镁硫电池电解液。上述方法制备的含锂离子添加剂的镁硫电池电解液可用于镁硫电池和镁离子电池中。本发明中含锂离子添加剂的镁硫电池电解液采用金属锂在电解液中自生成的方法进行制备，成本低，方法简单，容易实现大批量生产。本发明制备的含锂离子添加剂的镁硫电池电解液中不引入杂质阴离子，避免了电解液因引入添加剂而产生的电化学调控过程子，添加锂离子后的电解液具有较好的氧化稳定性，并可以实现镁硫电池的高倍率充放电。
798
0

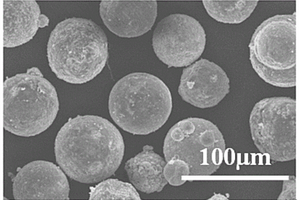

一种铝锂合金粉体多助剂包覆实现空气中稳定化的方法，它涉及一种铝锂合金粉体实现空气中稳定化的方法。本发明要解决现有铝锂合金粉体在保存和应用过程中表面易被氧化、与空气中的二氧化碳、水蒸气反应的问题。方法：一、制备表面初步改性后的铝锂合金粉体；二、制备包覆剂溶液；三、包覆。本发明用于铝锂合金粉体多助剂包覆实现空气中稳定化。

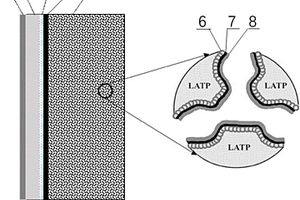

双层复合结构陶瓷、该陶瓷的制备方法、自吸附式锂空气电池及该电池的制备方法，涉及锂空气电池技术领域。本发明是为了解决传统水系锂空电池中水不断消耗，但不便及时添加的问题。本发明采用干压、旋涂、烧结的方式成功实现双层复合结构电解质的制备，并使用浸渍、真空干燥的方法在多孔电极内制备水蒸气吸附层，利用水蒸气吸附层达到吸水、保水的目的，解决水系锂空气电池的水添加问题。本发明适用于自吸附式锂空气电池的制备领域。
1155
0

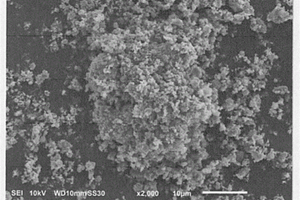

本发明公开了提供一种低温锂电池/双碳层包覆复合材料的制备方法，具体技术方案如下：采用多维有序介孔碳CMK‑3为硬模板和碳源，葡萄糖为二次包覆碳源，通过将锂源、镍源、锰源、钴源前驱体“浇注”到介孔碳材料的三维纳米空间内进行高温高压水热合成镍钴锰酸锂，限制粒子生长过程中体积扩增，防止粒子间团聚；高温烧结，粒子生长成型，并进行二次碳包覆，有效控制材料的尺寸和形貌。材料在介孔碳多维孔道内生长，有利于控制材料的尺寸，降低材料一次粒径，增大比表面积，缩短锂离子迁移距离。
839
0

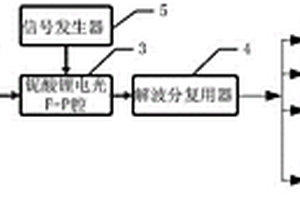

基于铌酸锂电光F‑P腔的频谱分析系统，属于涉及微波信号频谱分析领域。解决了现有的微波光子频谱分析方法难以兼顾分辨率、频谱范围和测量时间的问题。电光调制器将待测射频信号调制到单频载波光上，形成调制后的信号光送至铌酸锂电光F‑P腔；信号发生器用于生成幅值实时变化的给定电压并施加在铌酸锂电光F‑P腔上，在各时刻的给定电压下铌酸锂电光F‑P腔的透射谱发生平移；铌酸锂电光F‑P腔根据当前给定电压下所对应的透射谱对接收的调制后的信号光进行过滤，输出具有n个波长的混合光，并对其进行波长分离，并对n个独立波长的光进行光电探测，对所有采用时刻探测得到的电信号进行频谱分析。主要用于对微波信号进行频谱分析。
1019
0

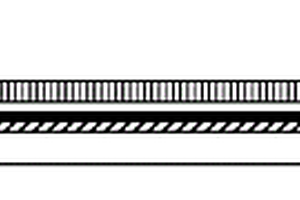

本发明公开了一种高比能锂金属电池，所述电池包括负极、正极、电解液、隔膜组成的液态体系电池或负极、正极、固态电解质膜组成的全固态电池，其中：所述负极为无锂负极，由金属基体与覆盖其上的可诱导锂均匀沉积的亲锂性金属层组成；所述正极为富锂正极，表示为xLi2MnO3·(1‑x)LiMO2，0＜x＜1，M=Mn、Ni、Co。无锂负极表面的亲锂性金属可诱导锂均匀沉积，保证锂金属在负极集流体上沉积时具有非常高的沉积‑溶出效率，以获得高的锂利用率。采用富锂材料作为正极活性物质，一次循环后，正极过量的锂以锂金属的形式存储在负极，补充后续循环过程中由于副反应而消耗的活性锂，以获得高的库伦效率与循环寿命。本发明具有制造成本低、安全、长寿命、高比能的优点。
701
0

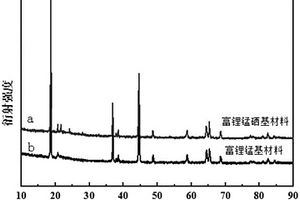

一种富锂锰硒基正极材料及其制备方法，本发明涉及富锂锰基正极材料及其制备方法。本发明是要解决现有的富锂锰基正极材料倍率性能差、循环性能差的技术问题。本发明的富锂锰硒基正极材料的通式为xLi2Mn1-ySeyO3·(1-x)LiMO2。制法：将锰盐、M元素的可溶性盐配制成混合溶液，再与可溶性含硒化合物的水溶液、沉淀剂溶液和缓冲溶液同时加入到反应釜内，反应后得到复合金属前驱体，再将锂源化合物与复合金属前驱体混合均匀后在含氧气氛下煅烧，得到富锂锰硒基正极材料。它首次充放电库仑效率为75％以上，在0.1C倍率下，循环200周容量保持率达95％以上，可用于锂离子电池中。
802
0

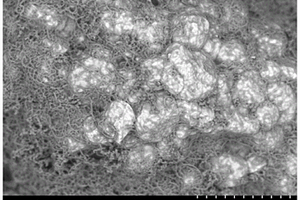

一种锂硫电池复合隔膜及其制备方法，它涉及一种电池复合隔膜及其制备方法。本发明的目的是要解决现有锂硫电池中多硫化锂的穿梭效应，导致锂硫电池循环寿命变差、库仑效率降低和容量迅速衰减的问题。方法：一、制备碳化钛纳米片/碳纳米管复合气凝胶；二、制备碳化钛纳米片/碳纳米管复合气凝胶修饰的隔膜。一种锂硫电池复合隔膜为碳化钛纳米片/碳纳米管复合气凝胶修饰的聚丙烯膜；所述的碳化钛纳米片/碳纳米管复合气凝胶为三维蓬松多孔的气凝胶结构，具有大比表面积、多级层次孔结构和大孔隙率。本发明工艺巧妙、加工设备价格低廉、程序和方法简单，成本低，有利于大规模工业化生产。本发明可获得一种锂硫电池复合隔膜。

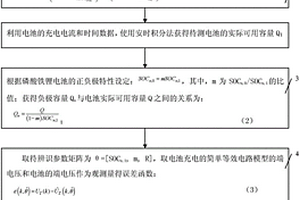

用于电池梯次利用的磷酸铁锂电池健康状态特征参数提取方法，属于动力电池回收再利用领域。解决了现有的电池梯次利用方法中离线检测电池的相关参数误差大的问题。本发明采用电流值为C/25的电流信号对待提取特征参数的电池进行充电，采集电池的端电压UT(k)；建立电池充电的简单等效电路模型；利用步骤一电池充电等效电路模型的模型参数，建立公式，获得得到模型端电压，利用电池的充电电流和时间数据，使用安时积分法获得待测电池的实际可用容量Q；根据磷酸铁锂电池的正负极特性设定：SOCn, 0＝mSOCn, 1，取待辨识参数矩阵为θ＝[SOCn, 1, m, R]，通过列文伯格-马夸尔特法迭代计算实现模型参数SOCn, 1, m, R的辨识。本发明适用于磷酸铁锂电池梯次利用的健康状态特征参数提取。
一种超高压电性能的正交相Mn掺杂铌钽锑酸钾钠锂无铅压电单晶及其制备方法，它属于功能性单晶材料及其制备技术研究领域，具体涉及一种钙钛矿结构铌钽酸钾钠基无铅压电单晶及其制备方法。本发明的目的是针对目前组分复杂的单晶生长困难，质量不高，压电性能不够高的问题。一种超高压电性能的正交相Mn掺杂铌钽锑酸钾钠锂无铅压电单晶的化学式为[(NayK1?y)1?xLix](Nb1?zTazSbt)O3 : Mn。方法：一、准备原料；二、混合原料；三、预烧；四、第二次预烧；五、反复熔化预烧钙钛矿结构的多晶材料；六、晶体生长。本发明可获得一种超高压电性能的正交相Mn掺杂铌钽锑酸钾钠锂无铅压电单晶。
1016
0

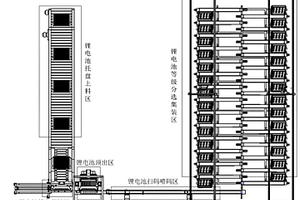

本发明专利公开了一种高自动化的锂电池分选系统，所述锂电池分选系统包括锂电池托盘上料区(1)，锂电池托盘翻转区(2)，锂电池顶出区(3)，锂电池扫码、喷码区(4)，锂电池等级分选集装区(5)；本发明将锂电池生产线中大数量不同级别的锂电池进行自动化准确分选，此系统稳定，高效，可靠，大量减轻人工强度和降低企业成本并极大幅度提升锂电池分选效率，使得锂电池级别的分选具有可扩展性，适用于现代化大批量锂电池自动化生产线。
1170
0
以ZrO2为增强相的二硅酸锂微晶玻璃复合材料及其制备方法，它涉及二硅酸锂微晶玻璃复合材料及制备方法。它解决了现有生产周期长，成本高，产品容易变形，二硅酸锂微晶玻璃力学性能较低的问题。本发明由二硅酸锂基础玻璃和氧化锆粉体组成。制备方法为一.按照原始玻璃的成分配比球磨；二.将烘干的原料放入刚玉坩埚中高温熔化；三.将玻璃熔液倒入蒸馏水中水淬成1～2mm玻璃颗粒；四.将水淬后的玻璃颗球磨得到玻璃粉末；五.取二硅酸锂玻璃粉末与氧化锆粉体以酒精为介质进行混合球磨；六.进行真空热压烧结后，即制备出以ZrO2为增强相的二硅酸锂微晶玻璃复合材料。本发明不易变形、生产周期短和成本低，抗弯强度和断裂韧性指标优良。
中冶有色为您提供最新的黑龙江哈尔滨有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
