黑龙江哈尔滨有色金属材料制备及加工技术理论与应用

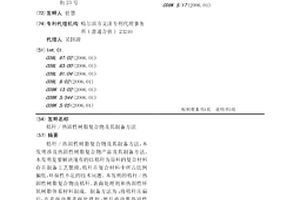

秸秆/热固性树脂复合物及其制备方法 716

 0

秸秆/热固性树脂复合物及其制备方法，本发明涉及热固性树脂复合物产品及其制备方法。本发明是要解决现有的以秸秆为原料的复合材料存在制备工艺繁琐，秸秆在复合材料中所占比例偏低，环保性不足的技术问题。本发明的秸秆/热固性树脂复合物由秸秆、表面处理剂和热固性环氧树脂体系材料制成。制备方法为：将秸秆压扁后，在表面涂覆表面处理剂；然后再涂覆热固性环氧树脂体系材料；再进行固化成型，得到秸秆/热固性树脂复合物。本发明的秸秆/热固性树脂复合物的拉伸强度为80～130MPa，弯曲强度为94～150MPa，界面剪切强度为11～32MPa。可用于制作家居用品、市政环卫用品及工业用品。

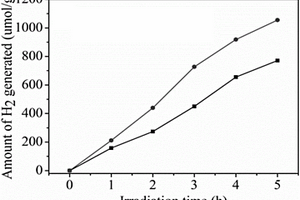

基于染料配体的金属有机骨架材料Ag@Gd-MOF的制备方法及应用 1017

 0

基于染料配体的金属有机骨架材料Ag@Gd-MOF的制备方法及应用，涉及一种Ag@Gd-MOF材料的制备方法和应用。本发明提供一种新型复合材料Ag@Gd-MOF。方法：一、Gd-MOF材料的制备；二、Gd-MOF材料的活化；三、将活化后的Gd-MOF材料均匀分散在甲醇中，在搅拌的情况下逐滴加入AgNO3的甲醇溶液，得混合液，向混合液中通入空气，加入甲醇，同样在搅拌的情况下加入NaBH4的甲醇溶液，搅拌反应，洗涤，干燥，即得Ag@Gd-MOF材料。该材料具有优异的光催化水解制氢性能，其产氢性速率可达到200.8～223.8μmolg-1h-1。本发明应用于光催化水解制氢领域。

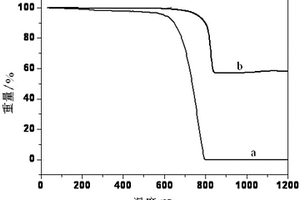

碳纤维表面原位制备硅硼碳氮陶瓷涂层的方法 875

 0

一种碳纤维表面原位制备硅硼碳氮陶瓷涂层的方法，涉及一种碳纤维表面原位制备陶瓷涂层的方法。本发明是要解决目前碳纤维表面惰性强、表面能低、与基体的界面结合性差、从而影响复合材料的性能的技术问题。本发明方法：一、碳纤维的氧化处理；二、碳纤维的表面处理；三、碳纤维表面包覆硅硼碳氮陶瓷先驱体；四、高温裂解。本发明优点：本发明提高了碳纤维的界面性能，有效的保护碳纤维不受损伤，并且增加了碳纤维的包覆率以及与基体的结合性，有效的改善了界面性能，改善了陶瓷基复合材料的热学性能。

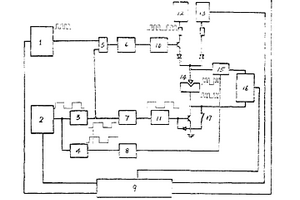

引燃式电火花加工脉冲电源 1152

 0

一种用于聚晶金刚石等复合材料电火花加工的脉冲电源,采用倍压整流高压RC回路和晶体管高低压脉冲电源复合对聚晶金刚石进行电火花加工,高压RC回路主要起到间隙击穿、引燃、引爆并进行瞬时加工的作用,晶体管脉冲电源继之进行加工、加工效率高、表面粗糙度得到改善,而且电源的重量、体积和电源总功率大大下降,成本也大幅度降低。

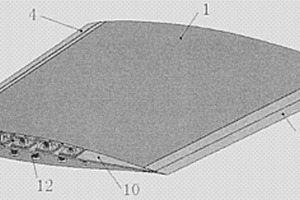

形状记忆合金弹簧驱动剖面可变形翼结构 719

 0

本发明提供了一种形状记忆合金弹簧驱动剖面可变形翼结构。它包括前后缘、复合材料蒙皮、承载框架、驱动机构和形状记忆合金弹簧驱动的冗余结构,驱动机构和形状记忆合金弹簧驱动的冗余结构安装在承载框架上,形状记忆合金弹簧驱动的冗余结构包括形状记忆合金弹簧、尼龙套管、尼龙调节螺母、SMA弹簧固定螺帽、SMA弹簧固定螺柱和尼龙推杆,形状记忆合金弹簧分别通过SMA弹簧固定螺帽和SMA弹簧固定螺柱设置在尼龙套管内,尼龙螺母通过与尼龙套管的配合使尼龙套管固定在承载框架上,尼龙推杆连接SMA弹簧固定螺柱。本发明具有轻质、微型,可以在有限的空间内实现足够的驱动力和驱动位移,结构合理、操作简单,可靠性高等特点。

氰酸酯-双马来酰亚胺树脂胶粘剂及其制备方法 826

 0

氰酸酯-双马来酰亚胺树脂胶粘剂及其制备方法,它属于胶粘剂领域。本发明解决了现有耐高温胶粘剂存在的耐热性能差、介电性能低、粘接性能不足的问题。本发明胶黏剂由氰酸酯树脂、双马来酰亚胺树脂、内增韧酚醛树脂、环氧树脂和催化剂制成;其制备方法如下:一、将环氧树脂和内增韧酚醛树脂预反应得到预聚体树脂B;二、将氰酸酯、双马来酰亚胺、催化剂预反应得到预聚体C;三、将预聚体C和预聚体B预反应制得本发明胶粘剂。本发明配方合理,所制备的胶粘剂具有较好的耐热性能、介电性能、粘接性能和固化工艺性能,可用做耐高温、高介电性能复合材料的粘接,也可用做基体树脂。本发明方法简单,易于操作。

大米专用抗菌保鲜包装袋及其加工方法 900

 0

大米专用抗菌保鲜包装袋及加工方法,目前,我国的大米包装多采用普通塑料编织袋作为包装产品,为防止米的渗漏,在普通塑料编织袋的外表面上还涂覆一层聚乙烯或聚丙烯材料的涂膜层。这类编织袋不具有杀虫灭菌性能,降低了大米的保质期。本发明提供了塑料编织袋体和在其外表面上涂覆带有通气孔的涂层膜,该塑料编织袋体外表面上涂覆的涂层膜材料由氧化锌晶须纳米复合材料母粒和聚乙烯(PE)或聚丙烯(PP)材料母粒配合组成,按重量各成份所占比例为:氧化锌晶须纳米复合材料1-17%,聚乙烯(PE)或聚丙烯(PP)材料83-99%。本发明用于大米专用抗菌保鲜包装袋。

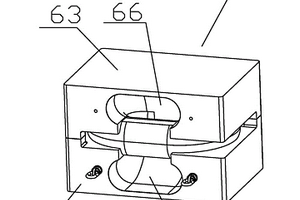

链条环固化工装及连接链条环成为链条索具的方法 998

 0

一种链条环固化工装及连接链条环成为链条索具的方法，属于牵引索具技术领域，具体方案如下：一种链条环固化工装，包括上内模、下内膜、上外模和下外模，上内模和下内膜组装成环形模腔Ⅲ，环形模腔Ⅲ上开设有豁口Ⅲ，上外模和下外模均设置有环形凹槽结构，上外模和下外模的环形凹槽结构组装成环形模腔Ⅳ，环形模腔Ⅲ位于环形模腔Ⅳ内，上外模上设有于豁口Ⅳ，下外模上设置有豁口Ⅴ，豁口Ⅳ与所在上外模的环形凹槽结构连通，豁口Ⅴ与所在下外模的环形凹槽结构连通，豁口Ⅳ与豁口Ⅴ上下相对设置。本发明可快速的实现两段复合材料链环的快速连接，连续纤维增强复合材料主要优势在降低链条重量的前提下提高使用寿命。

改性镁铝类水滑石/聚磷酸铵/成炭发泡剂/磷腈复配阻燃剂 703

 0

本发明公开了一种改性镁铝类水滑石/聚磷酸铵/成炭发泡剂/磷腈复配阻燃剂，所述复配阻燃剂由改性镁铝类水滑石、聚磷酸铵(APP)、成炭发泡剂(CFA)和磷腈按照1.6～3.2：24：8：0.8～2.4的质量比复配而成。将本发明的复配阻燃剂添加到聚烯烃乙烯醋酸乙烯共聚物(或聚丙烯)中，氧指数的测试结果表明：与只有类水滑石作为阻燃剂相比，复配阻燃剂的添加使复合材料的阻燃性能有明显的提高。力学性能测试结果表明：随着改性镁铝类水滑石在复配阻燃剂中所占量的增加，其断裂伸长率和拉伸强度值呈不规则下降。但是均比单独添加磷腈阻燃剂和类水滑石化合物复合材料的力学性能有所提高。

硼纤维增强聚酰亚胺 960

 0

本发明提供了一种聚酰亚胺复合材料及其制备方法。材料组分的质量百分比为：聚酰亚胺70~80wt%，长硼纤维20~30wt%，热稳定剂（甲基锡181）0.5~1wt%，抗氧剂（1010）0.2~0.4wt%。其加工工艺：先将聚酰亚胺树脂在150℃条件下进行烘干处理，然后将聚酰亚胺树脂、热稳定剂、抗氧剂进行共混；再将共混物加入到双螺杆挤出机主喂料料斗，将改性长硼纤维进行预热干燥处理，加入侧喂料眼中，加工温度在400-420℃；通过双螺杆挤出机挤出，经过冷却、干燥、切粒，即可得到硼纤维增强的聚酰亚胺复合材料。该方法工艺简单，生产设备容易操作，产品性能优良。该方法处理过的聚酰亚胺在200℃性能几乎不变，在330℃保持率在70%以上。

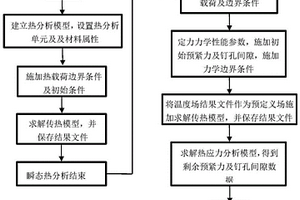

沉头螺栓混合连接结构瞬态高温装配参数演化预测方法 1043

 0

本发明提出了一种沉头螺栓混合连接结构瞬态高温装配参数演化预测方法。采用顺序热力耦合分析方法实现高温瞬态加热条件下陶瓷基复合材料与高温合金沉头螺栓连接结构预紧力和钉孔间隙的演变情况的理论预测，本发明所提供的预测方法简化了计算过程，提高了结构分析计算收敛性，为陶瓷基复合材料与高温合金沉头螺栓连接结构的强度分析与设计提供重要的技术指导，具有良好的实际应用潜力，可以推广应用于航空航天、军事国防、能源化工等诸多技术领域。

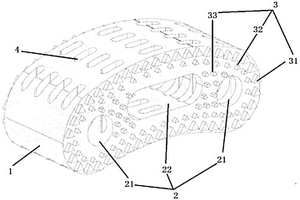

形状记忆聚合物椎间融合器 766

 0

本发明公开了一种形状记忆聚合物椎间融合器，其采用形状记忆聚合物，通过外界驱动在初始状态和临时状态之间转变；其在所述临时状态下置入人体病变位置，之后通过外界驱动转化为初始状态实现与病变位置上下表面的充分接触。本发明的椎间融合器适用于微创融合，对患者损伤小，术中出血少，术后恢复快并发症少；回复到初始形状后与上下表面接触面积大，促进融合；通过调配不同形状记忆聚合物基体及填料的比例，获得与人体骨相近的模量，减少应力遮挡，不下沉；另外，所用的形状记忆聚合物及其复合材料均透过X射线，在检查时不会产生干扰伪影；最后，所用的形状记忆聚合物及其复合材料均为高生物相容性材料，并发症少，促进骨修复。

机车轮缘固体润滑材料 694

 0

机车轮缘固体润滑材料是由石墨、二硫化钼、石油焦或沥青焦复合而成,经加热混合、热挤压、低温焙烧及高温石墨化,制成碳——石墨化多孔性毛坯。以此材料作为骨架,经浸渗铜合金或巴氏合金或热固性树脂材料或聚四氟乙烯后形成,具有强度高、耐磨性好、润滑效果显著的碳——石墨固体润滑复合材料。该复合材料可在金属凸凹表面上,形成连续性的润滑薄膜,使磨擦偶件分开,轮轨磨耗减少,该材料与油脂润滑相比,既不污染环境,又节约能源,在-65℃～280℃范围内可得到充分润滑。

在空心微珠表面包覆Al2O3保护膜的方法 931

 0

在空心微珠表面包覆Al2O3保护膜的方法，它涉及微珠表面包覆Al2O3保护膜的方法。它为了解决镁基或者Al-Mg基多孔复合材料制备过程中空心微珠极易与镁发生反应，致使材料失去多孔特征的问题。方法：一、分选及清洗；二、以Al(C3H7O)3为原料制备Al2O3溶胶；三、包覆；四、烧结。本发明在空心微珠表面包覆Al2O3保护膜，Al2O3在复合材料制备的条件下可以保持稳定，不与镁合金或者Al-Mg合金中的镁发生反应，因此在空心微珠表面包覆Al2O3涂层可以起到保护作用，保持多孔特征。

水稻增产用液肥及其制备方法和应用 921

 0

本发明公开了一种水稻增产用液肥及其制备方法，属于液体肥料技术领域。提供的水稻增产用液肥包含以下重量份的原料：黄腐酸100‑200份、黑腐酸50‑100份、硫酸锌1‑2份、磷酸二氢钾100‑150份、水杨酸2‑5份、谷氨酸钠20‑40份、大豆渣100‑200份、纳米复合材料5‑10份、褪黑素1‑5份、karrikins 1‑5份和水800‑1000份。该水稻增产用液肥将能够防水稻病害的内源激素、外源酯类物质和多种营养物质结合起来，并且以纳米复合材料作为载体，使得制备得到的液肥中多种有效物质结合发挥防病害以及营养的功效，为提高水稻产量和保障水稻免受病害提供技术支持。

空心NiO@N-C纳米管复合电极材料的制备 937

 0

一种空心NiO@N‑C纳米管复合电极材料的制备，本发明属于超级电容器技术领域，其目的主要是为了解决现存的碳基电极材料比电容不高、倍率性能低和赝电容电极材料循环稳定性差且导电性差等问题。本产品以MoO₃为模板，聚吡咯作为氮掺杂的碳前驱体，连续包覆法制备了空心NiO@N‑C纳米管复合电极材料。将该电极材料作为工作电极并展示出较高的比电容、优异的倍率特性及良好的循环稳定性，同时该方法可以用来合成其他种类的空心结构复合材料。

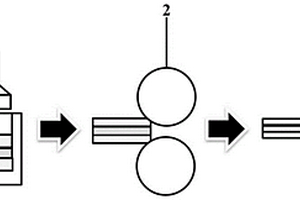

可设计叠层复合结构装甲板及其制备方法 1058

 0

一种可设计叠层复合结构装甲板及其制备方法，本发明涉及一种可设计叠层复合结构装甲板及其制备方法。本发明是要解决传统金属装甲材料密度高、厚度大、工艺性能差、抗弹性能有限，传统以相和组织在空间均匀分布的金属基复合材料装甲塑韧性较差和损伤容限低，以及传统叠层金属复合板制备工艺复杂，层间结合强度低，侵彻易分层的问题。它由韧性材料层和硬质材料层交替排布叠层结合；通过大气环境中的热压烧结与热轧制相结合实现铝合金与颗粒增强铝基复合材料叠层复合板的多层界面一体化制备。可根据性能要求和结构效应进行结构设计，实现最优化配置。层间结合强度高，不易分层，可以更大程度地发挥叠层复合结构材料中不同组元间的协同、耦合作用。

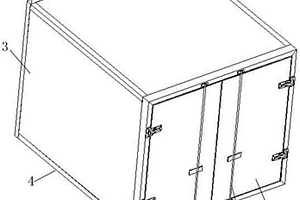

微型电动车物流车厢 799

 0

本发明涉及一种微型电动车物流车厢，市面上的物流车厢采用薄钢板焊接而成、质量大影响电动车续驶里程、外观易掉漆导致易生锈和不美观、影响使用寿命等问题，为了克服这些不足，本发明涉及一种微型电动车物流车厢，整体框架采用碳纤维复合材料整体胶接固化成形，各种面板采用夹层蜂窝式结构复合板，内、外侧采用玻璃纤维复合材料，中间采蜂窝式铝基材质，主要由前面板组件、厢体主框架、侧面板组件、底部面板组件、上部面板组件、左后门面板组件、右后门面板组件、三通角接件、铰链、锁门件、门框胶条、方P形管、门挡等组成，适合社区短程配货、物流、快递等微型电动车上使用，具有质量轻、减少能耗、提高电动车续航里程、不生锈等优点。

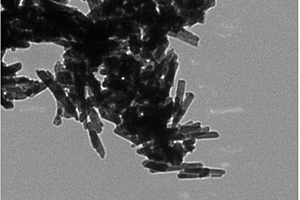

Y2O3/Y2O2S : Er3+复合纳米棒的制备方法 729

 0

一种Y2O3/Y2O2S : Er3+复合纳米棒的制备方法，本发明涉及一种Y2O3/Y2O2S : Er3+复合纳米棒的制备方法。本发明的目的是为了解决氧化物上转换发光材料发光弱的问题，具体方法为：一、硝酸钇和硝酸铒的混合溶液中加入氢氧化钠，搅拌；二、热处理；三、洗涤，干燥得到Y(OH)3 : Er3+纳米棒；四、将Y(OH)3 : Er3+纳米棒和硫粉充分混合、焙烧，得到Y2O3/Y2O2S : Er3+复合纳米棒，即完成。本发明制备的Y2O3/Y2O2S : Er3+复合纳米棒是很好的上转换发光材料。本发明应用于纳米复合材料的制备领域。

高硬度低磨损铜基摩擦材料的制备方法 1151

 0

高硬度低磨损铜基摩擦材料的制备方法，它涉及一种铜基复合材料的制备方法。本发明的目的是为了解决现有的铜基摩擦材料烧结后的相对密度较低、硬度低、磨损率高的技术问题。本方法如下：一、混料；二、冷压成型；三、热压烧结；四、挤压铸造。采用本发明所得的铜基摩擦材料的相对密度达到了98.9%，硬度为38HB（未经过挤压铸造的铜基摩擦材料的相对密度为91.5%～93.1%，硬度为22～27HB），使得复合材料的相对密度提高了2%～7%，硬度提高了50%～75%，并且磨损率降低了40%～85%。本发明属于铜基摩擦材料的制备领域。

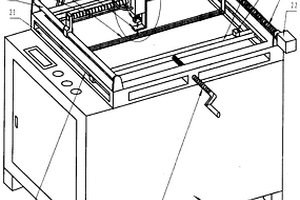

泡沫板穿纤维数控机床及机针 846

 0

泡沫板穿纤维数控机床及机针,涉及一种在板上打孔并同时在孔里穿上纤维的数控机床及一种机针,为了解决现有的机床及机针不能在泡沫板上按设计要求的行距、列距打孔并同时在孔里穿上纤维的问题,提供了一种泡沫板穿纤维数控机床及机针,本发明泡沫板穿纤维数控机床是机床底柜上端安装可数控作三维的X轴运动(由X轴滚珠丝杠副来实现)、Z轴运动(由Z轴滚珠丝杠副来实现)以及Y轴运动(由双气缸执行器来实现)的机针卡;本发明机针是机针尖部的锥面上沿轴向开有以轴心对称的四道沟槽。用泡沫板穿纤维数控机床及机针,能快速精确地在泡沫板上按设计要求的行距、列距打孔并同时穿入纤维,实现制造纤维增强泡沫夹芯复合材料板流程中穿入纤维的步骤。

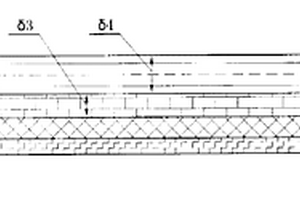

可充气展开太空结构用紫外光刚化复合薄膜 804

 0

可充气展开太空结构用紫外光刚化复合薄膜,它涉及一种可充气展开的太空结构用的复合材料。本发明解决了现有的构建太空充气展开结构用的复合薄膜的热固化层采用电加热的方式刚化,因而存在耗能高、储存能力差问题及由于增加了绝热层,因而存在制造成本高、工艺难度大问题。本发明的复合薄膜由里向外依次包括气体阻隔层1、可刚化层2和外部约束层3;气体阻隔层1、可刚化层2和外部约束层3三者之间相互粘接在一起。本发明具有结构简单、折叠方便、刚化性能好、耗能低、结构设计灵活、室温储藏稳定、储藏寿命长的优点,是构建大型空间天线、太阳帆板以及大型空间飞行器的可充气展开的太空结构较理想的复合材料。

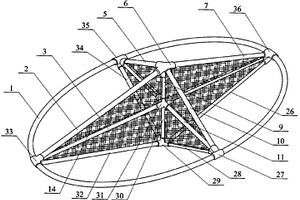

海上充气展开式靶船 759

 0

本发明提供了一种海上充气展开式靶船,本发明由第一斜拉充气管、第一主充气管和直立充气管组成的区域内、由第一主充气管、第三斜拉充气管和直立充气管组成的区域内、由第二斜拉充气管、直立充气管和第二主充气管组成的区域内以及由直立充气管、第四斜拉充气管和第二主充气管组成的区域内均设有一金属屏障。本发明采用充气展开桁架结构作为船体主体浮力和支撑结构。靶船中采用金属丝网或镀金属膜的薄膜结构模拟船体结构,可以被雷达波探测到,也可对弹头的打击进行探测并发射探测信号。靶船采用柔性复合材料构建,折叠的靶船可由船只携带投放到指定的打靶区域,可短时间内快速充气展开成型为靶船,打靶完成后可快速放气、折叠回收。

壳聚糖-脲醛树脂微胶囊及其合成方法 720

 0

一种壳聚糖-脲醛树脂微胶囊及其合成方法,它属于微胶囊领域,具体涉及一种聚合物基复合材料自修复用壳聚糖-脲醛树脂微胶囊及其合成方法。本发明解决现有微胶囊与基体树脂材料的界面结合力弱,在使用过程中微裂纹绕过微胶囊扩展而不能使微胶囊破裂,从而影响微胶囊修复效果的问题。微胶囊由脲醛树脂预聚体、脱乙酰壳聚糖溶液、DCPD、十二烷基硫酸钠、间苯二酚、正丁醇和去离子水制成。合成方法是:一、合成脲醛预聚体;二、制备凝胶微球乳液体系;三、聚合反应后洗涤、过滤并干燥即可。本发明微胶囊为白色颗粒,粒径在10～160ΜM。将微胶囊埋入树脂基体中,可修复树脂基体中的微裂纹,从而起到延长材料使用寿命的作用。

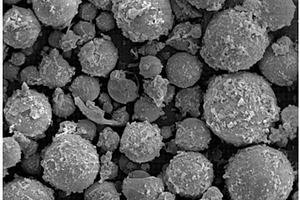

原位生长石墨烯增强铜基电接触材料的制备方法 1175

 0

一种原位生长石墨烯增强铜基电接触材料的制备方法，本发明涉及铜基电接触材料的制备方法。本发明要解决现有银基电接触复合材料价格高昂，性价比低的问题，用性能良好的铜基复合材料代替金属银时，存在石墨烯在铜中的分散不均匀、缺陷的问题。本发明的方法：将铜粉置于等离子体化学气相沉积真空装置中，通入氢气，并在高温下保温，再通入甲烷气体进行沉积，沉积结束后，停止通入甲烷气体，最后冷却至室温以下，得到石墨烯/铜复合粉末。本发明用于一种原位生长石墨烯增强铜基电接触材料的制备方法。

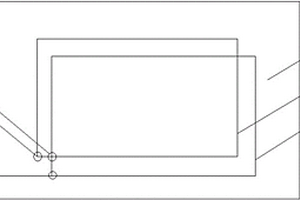

逆向寻找自动铺带机定位基准的方法 834

 0

本发明属于复合材料制造技术，涉及对复合材料零件成型过程中自动铺带机定位基准校正的方法。现有基准找正方法，从工装上取1个定位点，并与从工件程序中得到的零件理论设计的铺放位置相比较，然后执行程序修正，但实际加工过程中，零件理论设计的铺放位置与零件的实际铺放位置有偏差，严重影响了产品质量。本发明提出一种能逆向寻找自动铺带机定位基准的方法，通过在自动铺带机设备头上的辊轮的中心悬挂一根细针，将理论基准定位点设定在零件的一个角上，通过测量细针的端点在理论基准定位点与原点位置的坐标值，计算出零件实际的定位基准值，消除了铺贴零件位置度的偏差。

TI-AL系金属间化合物的增韧方法 1149

 0

一种TI-AL系金属间化合物的增韧方法,它涉及一种金属间化合物的增韧方法。本发明解决了现有TI-AL系金属间化合物脆性大、制备工艺复杂、成本高、以及利用长纤维增强金属间化合物存在纤维增强体和TI-AL基体界面易生成脆性界面产物而降低性能的问题。方法:配制TI粉或TI-AL化合物粉末浆料;制预制件;将铝液或铝合金液用加压浸渗法或真空吸铸法浸渗到预制件中;在真空或惰性气氛保护下,将铸态复合材料加热处理,即得增韧的TI-AL系金属间化合物。本发明工艺简单、成本低,纤维和基体的界面结合良好,且纤维和基体界面的产物也为TI-AL系金属间化合物,材料的韧性好,脆性小。

用于锂离子电池负极的泡沫金属基氧化物电极及其制备方法 1003

 0

用于锂离子电池负极的泡沫金属基氧化物电极及其制备方法,涉及一种用于锂离子电池负极的金属电极及其制备方法,本发明要解决现有锂离子电池负极材料比容量不高,循环性能差,制备方法复杂的问题。本发明是以泡沫金属Cu、Ni、Fe中的一种或其中两种的合金为基体,经过步骤一:酸溶液清洗;步骤二:碱溶液浸泡;步骤三:低温焙烧等步骤反应在泡沫金属上原位生成对应的过渡金属氧化物CuO、Cu2O、NiO、Ni2O、Fe2O3、Fe3O4中的一种或者两种而制成的泡沫金属/过渡金属氧化物复合材料电极。制备方法简单、电极比容量高、循环寿命好和倍率性能优异,适用于电动汽车用锂离子电池体系。

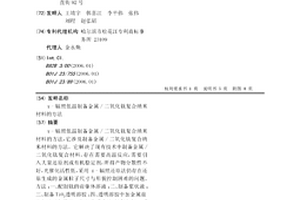

γ-辐照低温制备金属/二氧化钛复合纳米材料的方法 1117

 0

γ-辐照低温制备金属/二氧化钛复合纳米材料的方法,它涉及制备金属/二氧化钛复合纳米材料的方法。它解决了现有技术中制备金属/二氧化钛复合材料,存在需要高温反应,需要引入大量还原剂或有机稳定剂,所得产物分散性不好,光催化活性低,采用γ-辐照还原法仍存在还原生成的金属粒子尺寸与形貌控制困难的问题。方法:一、配制钛的前驱体溶液;二、制备浆状液;三、制备TiO2透明溶胶;四、透明溶胶中加金属前驱体溶液和异丙醇得混合反应液,通氮气封口后用60Co源进行γ-射线辐射还原,得金属/二氧化钛复合溶胶;五、经干燥或涂敷即得。本发明中金属粒子尺寸与分布可控,不需添加模板剂,不需高温反应,产物分散性好,光催化活性高。

可折叠防滑带及其制作方法和使用方法 984

 0

本发明提供一种可折叠防滑带及其制作方法和使用方法，属于复合材料成型技术领域，本发明中，先将可折叠防滑带的一条防滑带粘接在工装上，并入炉固化；再将模具表面及可折叠防滑带所有区域涂刷脱模剂，用于零件固化后启模；之后进行布层栓系，待所有预浸布铺层完成后，将可折叠防滑带的活动端扣至铺层上方；再糊制真空袋并入炉固化；最后出炉启模，本发明提供的可折叠防滑带及其制作方法和使用方法，成本低，效果好，操作简单，可重复使用，提高产品质量，大大降低了因蜂窝滑移故障造成的零件报废率，用于复合材料蜂窝夹芯结构件铺层时布层栓系。
