广东广州有色金属复合材料技术理论与应用

聚丙烯复合材料及其制备方法 732

 0

本发明公开了一种聚丙烯复合材料及其制备方法，所述聚丙烯复合材料如下按质量份计算的组分：19～71.5份聚丙烯；2～10份液晶聚合物；20～60份无碱连续长玻璃纤维；2～5份防翘曲剂；5～10份相容剂；0.5～6份其他助剂；其中，所述聚丙烯的熔融指数为30～120g/10min；所述液晶聚合物的热变形温度为177～210℃；所述无碱连续长玻璃纤维的单丝直径为10～25μm。本发明所制备的聚丙烯复合材料不易翘曲，耐高温性、综合力学性能优异且外观质量较好。

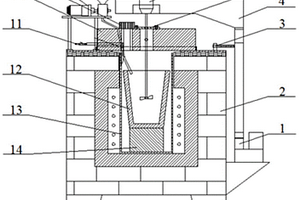

颗粒增强铝基复合材料搅拌铸造制备装置及制备方法 854

 0

本发明公开了一种颗粒增强铝基复合材料搅拌铸造制备装置及制备方法，该装置包括升降机构、电阻炉、固定柱、承重机构、搅拌装置、颗粒输送装置、炉盖、进料口、进气管、石墨坩埚、不锈钢坩埚；实现定量输送与添加增强颗粒、实现气体保护和自动化制备的颗粒增强铝基复合材料搅拌铸造制备。本发明装置结构设计巧妙、操作简便、自动化程度高、稳定性好。通过气体保护，减少了搅拌铸造制备过程熔体的吸气和表面氧化；采用颗粒输送装置，实现了增强颗粒的定量输送和添加；采用升降装置和搅拌装置，实现搅拌位置和搅拌速度的定量控制，有利于提高复合材料的性能和制备效率。

修复重金属污染酸性土壤的钙铁硅基复合材料及其应用 683

 0

本发明公开了一种修复重金属污染酸性土壤的钙铁硅基复合材料及其应用。该复合材料构成元素的质量比为：钙：铁：硅：锰：镁：磷：铝=30～40：19～25：8～12：1～3：5～6：1～3：2～5；具体由以下体积百分比的组分组成：55～70%硅酸钙、20～30%铁酸钙和5～15%复合混合物，所述复合混合物为钙铁铝氧化物、硅酸钙铁、铝酸钙、钙铝氧化物、钙锰铁氧化物、羟基磷酸铝和羟基磷酸锰的混合物。该复合材料用于改良修复重金属污染酸性土壤，可使土壤pH提高0.5～2.5个单位，土壤中有效态重金属含量降低64～98%；农产品重金属含量比对照组下降33～94%；农产品产量比对照组增产16～1412%。

一锅法制备的蒲公英状的金纳米颗粒@聚苯胺纳米复合材料及其制法与应用 1096

 0

本发明公开了一锅法制备的蒲公英状的金纳米颗粒@聚苯胺纳米复合材料及其制法与应用。该方法的步骤包括：（a）将苯胺单体均匀分散在无机酸中，得苯胺单体分散液；（b）将氯金酸溶液作为金源，在持续搅拌的条件下加入到苯胺单体分散液中；（c）持续搅拌反应直至得到淡蓝色产品，再离心，洗涤，干燥，得蒲公英状的金纳米颗粒@聚苯胺纳米复合材料。本发明采用一锅法制得形貌均一、结构和性能稳定的导电贵金属纳米粒子@高分子聚合物，该方法简单易行，成本低廉，条件温和，适宜大规模化生产，所得复合材料作为电极修饰材料，具有较好的导电性、电化学活性，可以应用于催化检测重金属污染物对铜的应用中，具有高灵敏度、可重复利用等优点。

无机纳米粒子/聚合物复合材料及其制备方法 979

 0

本发明公开了一种无机纳米粒子/聚合物复合材料及其制备方法。本发明采用接枝聚合的方法在纳米粒子表面接枝大分子发泡剂,通过单体的渗透作用使纳米粒子团聚体内部的微粒实现有效接枝,从而在纳米粒子团聚体内部引入可分解产生气体的发泡基团,发泡基团能够在纳米粒子团聚体内部分解,从而在纳米粒子团聚体周围的基体树脂中引发类似发泡的效果,气泡快速膨胀生长对基体树脂所产生的快速牵伸作用能够有效分离团聚的纳米粒子,促进纳米粒子在基体树脂中的均匀分散。纳米粒子表面残留的接枝聚合物和基体树脂之间大分子链的纠缠作用有助于改善复合材料的界面粘结,有助于提高复合材料的冲击强度和拉伸强度。

混凝土外掺复合材料及其制备方法 1090

 0

本发明公开了一种混凝土外掺复合材料及其制备方法。一种混凝土外掺复 合材料，主要由以下质量份的组分制备而成：SO3含量为4～8wt％的高硫粉煤灰 100份；含水量为1～2wt％磷矿尾渣70～230份；三乙醇胺0.06～0.10份。其制 备方法包括喷雾消解、陈化消解、复合粉磨等步骤。本发明的混凝土外掺复合 材料具有性能优良、价格便宜等优点，能在60％比例内以任意比例掺入到混凝 土内，混凝土的体积安定性合格，开辟了使用高硫粉煤灰的新途径。

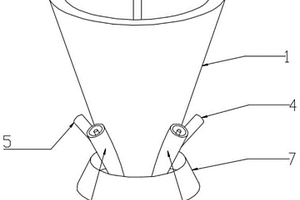

钛合金复合材料的制备装置 1048

 0

本实用新型公开了一种钛合金复合材料的制备装置，其包括枪体，所述枪体的喷嘴上设有激光束通道、第一等离子发生电极、第二等离子发生电极、第一导丝嘴和第二导丝嘴，所述激光束通道传输的激光束位于其中轴线上，所述第一等离子发生电极、所述第二等离子发生电极、所述第一导丝嘴和所述第二导丝嘴依次均匀分布于所述激光束通道的外周并与所述激光束通道的中轴线呈夹角。本实用新型利用了激光‑等离子复合热源熔融沉积丝材，复合热源的能量集中，沉积过程的热输入小，复合材料晶粒细化，缺陷少，成型精度高，制备装置的结构简单、易于实现，沉积效率高，适用于各种性能和大尺寸复合材料的制备。

塑料和植物纤维复合材料的叶片式加工设备 1122

 0

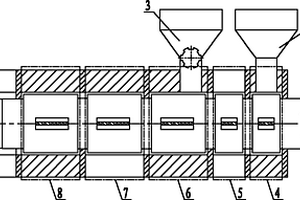

本实用新型的塑料和植物纤维复合材料的叶片式加工设备,由贯穿转子轴并依次连接的一组叶片式塑料喂料单元、一组以上奇数组叶片式塑料塑化输运单元、一组叶片式植物纤维喂料单元和一组以上复合材料混炼输运单元构成。塑料喂料单元上开设塑料加料口及加料口上的加料料斗,植物纤维喂料单元上开设植物纤维加料口及加料口上的植物纤维计量加料器。植物纤维喂料单元与塑料喂料单元轴向宽度比为1∶1～50,利用这两个喂料单元的工作容积差及植物纤维计量加料器,将植物纤维和塑料喂入叶片进行塑化挤压加工。本实用新型能将植物纤维定量导入并与塑料基材均匀分散混合,有效减少植物纤维热降解,保持植物纤维长径比,提高复合材料制品的性能。

复合材料门 782

 0

一种新的复合材料门,它适用于民用建筑和其他建筑。主要特征是以轻质混凝土与三层桁条钢丝网复合而成;复合材料门的主要构造为:用薄钢板做成槽型,并与钢丝桁条网焊接成门的骨架,里面填上填充材料,经养护干燥后,表面涂上油漆或贴微薄木。复合材料门可代替木门、铁门等,并具有它们所不具备之优点,如防潮、防火、隔音、隔热、强度高、干缩系数低等,是一种理想的门。

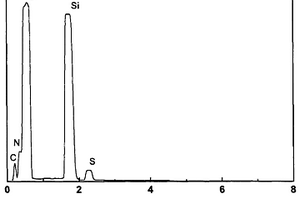

含硫硅烷共聚物改性的白炭黑-橡胶复合材料的制备方法 685

 0

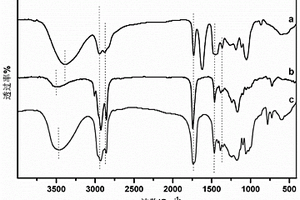

含硫硅烷共聚物改性的白炭黑‑橡胶复合材料的制备方法，包括：将硫磺加热至160～185℃使其熔融，待硫磺颜色变成橙黄色后加入含C=C键的硅烷偶联剂、含氮或氧的不饱和单体，在160～185℃温度下搅拌反应6～24小时；将反应得到的反应物溶解于四氢呋喃中过滤以除去未反应的硫磺，取上层溶液挥发四氢呋喃后得到含硫硅烷共聚物；将生胶、白炭黑、含硫硅烷共聚物依次加入到密炼机中，在110~160℃温度下混炼5~10分钟，得到混炼胶；将混炼胶放入开炼机，加入硫化包在室温下二次混炼，混炼后的混炼胶热压硫化，制得含硫硅烷共聚物改性的白炭黑‑橡胶复合材料。本发明改善了白炭黑分散以及增强了界面作用，获得的白炭黑‑橡胶复合材料具有更高的力学性能、更低的滚动阻力。

氧化锌基复合材料及其制备方法与电致发光器件及其制备方法 940

 0

本发明涉及一种氧化锌基复合材料及其制备方法与电致发光器件及其制备方法。氧化锌基复合材料制备方法包括如下步骤：将锌盐、螯合剂和有机溶剂混合，制备氧化锌前驱体溶液；在200℃以下对所述氧化锌前驱体溶液进行退火处理；螯合剂选自选自氨基羧酸螯合剂和有机磷酸螯合剂中的至少一种。锌离子和螯合剂形成螯合物，填补ZnO中的氧空位缺陷，将该复合材料作为电子传输材料，可保持ZnO的电子迁移率和降低载流子浓度，提高器件的发光效率以及降低器件漏电流。

硅酸钙矿物纤维改性的聚丙烯复合材料及其制备方法与应用 859

 0

本发明公开了一种硅酸钙矿物纤维改性的聚丙烯复合材料及其制备方法与应用，所述复合材料包括聚丙烯树脂、相容剂、硅酸钙矿物纤维、滑石粉、玻璃纤维、抗静电剂、润滑剂、抗氧化剂、光稳定剂。本发明利用硅酸钙纤维的填充功能和纤维增强作用，对均聚聚丙烯材料进行改性复合，制备的复合材料制品表面美观、低光泽、低收缩率、无浮纤的性能，可广泛用于汽车内外饰塑件，也可以用于家电塑料制品。

具有抗菌性的压电聚醚醚酮复合材料及其制备方法和应用 1150

 0

本发明属于生物组织工程技术领域，公开了一种具有抗菌性的压电聚醚醚酮复合材料及其制备方法和应用，所述的复合材料是将聚醚醚酮与铌酸盐干燥后共混，在350～450℃采用成型方法制成聚醚醚酮/铌酸盐复合纤维材料，对复合纤维材料表面进行处理后，浸泡在含有抗菌性药物的溶剂中负载后，在40～80℃真空干燥得到。本发明中的聚醚醚酮复合材料具有促进植入体表面钙磷盐生成，在外界电磁场作用下能够促进骨细胞增殖分化和细胞粘附，无炎症产生，无毒、生物相容性好，制备方法简单等特点。

二硒化钼/柚子皮碳复合材料的制备方法 892

 0

本发明公开了一种二硒化钼/柚子皮碳复合材料的制备方法，包括如下步骤：步骤1、将柚子皮烘干得到干柚子皮；步骤2、将钼酸钠制成钼酸钠溶液；步骤3、将钼酸钠溶液滴入干柚子皮中，形成柚子皮/钼酸钠体系A；步骤4、将硒粉与85%水合肼混合，得到溶液B；步骤5、将溶液B缓慢加入到体系A中，进行水热反应，得到固体C；步骤6、将固体C煅烧后得到二硒化钼/柚子皮碳复合材料。所得到的二硒化钼/柚子皮碳复合材料具有高比容量，高倍率性能，和良好的电化学稳定型，可用于超级电容器电极材料。

长效耐老化聚丙烯复合材料及其制备方法 1043

 0

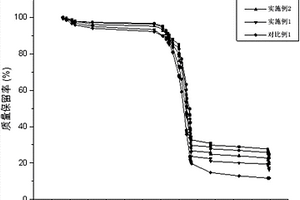

本发明公开了一种长效耐老化聚丙烯复合材料及其制备方法，所述长效耐老化聚丙烯复合材料包括按如下重量份数计的组分：均聚聚丙烯45‑55份、共聚聚丙烯12‑30份、增韧剂10‑20份、富勒烯0.6‑1份、β‑成核剂0.5‑1份、无机填料10‑20份、抗氧剂0.1‑0.2份、光稳定剂0.2份；所述富勒烯为C60富勒烯，所述β‑成核剂包括稀土类化合物、芳酰胺类化合物、羧酸盐类化合物中任一种，经过干燥、混合、熔融挤出制备而成。本发明提供的长效耐老化聚丙烯复合材料可有效改善聚丙烯材料的长效耐老化性能，提升汽车零部件的外观质量，提升产品竞争力。

碳点基室温磷光复合材料及其制备方法 1104

 0

本发明涉及新材料技术领域，特别是涉及一种碳点基室温磷光复合材料及其制备方法，紫外激发碳点基室温磷光复合材料，由Y(OH)3前驱体和碳点材料组成，能够由多种碳点复合而成，实现发出多种磷光，本发明碳点基室温磷光复合材料的制备方法简单，容易操作，适合大规模生产应用。

血管支架复合材料及其制备方法与应用 1004

 0

本发明公开了一种血管支架复合材料及其制备方法与应用。该血管复合材料支架通过同轴静电纺丝、甲基丙烯酸酰化明胶溶液浸润以及紫外光交联等工序制备得到。所述的同轴静电纺丝以聚乳酸‑羟基乙酸共聚物和肝素作为核层，甲基丙烯酸酰化明胶作为壳层。其中，肝素自核层的缓释可起到抗血栓作用。本发明制备的血管支架复合材料具有良好的力学性能、抗凝血性和生物相容性，在血管支架方面具有可期的潜在应用。

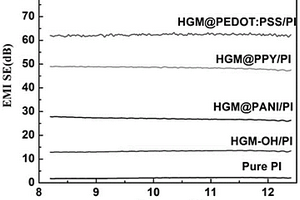

低导热电磁屏蔽聚酰亚胺基复合材料及其制备方法 1012

 0

本发明提供了一种低导热电磁屏蔽聚酰亚胺基复合材料及其制备方法。该制备方法包括：(1)在空心玻璃微球(HGM)上包覆一层导电聚合物，得到核壳结构低密度导电空心玻璃微球@导电聚合物填料；(2)用原位聚合法制备空心玻璃微球@导电聚合物/聚酰胺酸混合溶液；(3)将空心玻璃微球@导电聚合物/聚酰胺酸混合溶液涂敷在玻璃板上，之后进行热亚胺化，得到空心玻璃微球@导电聚合物/聚酰亚胺低导热电磁屏蔽复合材料。本发明制备的低导热电磁屏蔽聚酰亚胺基复合材料不仅能够使材料获得优异的电磁屏蔽性能，还同时具备低热导系数。

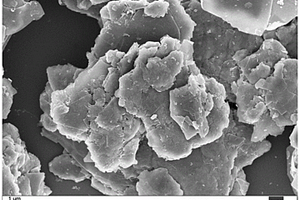

锂离子电池用二氧化锡/氧化锆掺杂碳复合材料及其制备方法和应用 953

 0

本发明提供一种锂离子电池用二氧化锡/氧化锆掺杂碳复合材料及其制备方法和应用。本发明的制备方法为，先将二氧化锡和氧化锆混合球磨，再加入石墨继续球磨，即得到二氧化锡/氧化锆掺杂碳复合材料，工艺简单、可操作性强、成本低。且本发明的制备方法制备得到的二氧化锡/氧化锆掺杂碳复合材料还具有片状结构，二氧化锡掺杂氧化锆均匀地分布在碳上，将该材料用于锂离子电池中时，使得锂离子电池在长循环条件下，容量不易衰减；且在更长的循环条件下，还会出现容量回升。

芳族砜聚合物、玻纤增强复合材料及其制备方法 845

 0

本发明涉及一种芳族砜聚合物、玻纤增强复合材料及其制备方法。该芳族砜聚合物的酚端基含量为80～160mol/t。本发明通过研究发现，芳族砜聚合物的酚端基含量对芳族砜类纤维复合材料的力学性能有较大影响，通过调控酚端基含量，芳族砜聚合物与玻璃纤维有较强的相互作用力(如与纤维表面羟基的氢键作用)，得到的玻纤增强复合材料的拉伸强度和弯曲强度显著提高，力学性能明显改善。

金属配位超分子网格与二维碳复合材料及其制备方法与应用 1138

 0

本发明提出了金属配位超分子网格与二维碳复合材料，由具有超分子框架的金属配位超分子网格与二维碳材料复合而成，所述金属配位超分子网格与二维碳复合材料在化学电极上具有巨大的应用潜力，本发明还公开了所述金属配位超分子网格与二维碳复合材料的制备方法及其在电容电极上的应用。

纳米复合材料及其制备方法、耐腐蚀涂层及其制备方法 945

 0

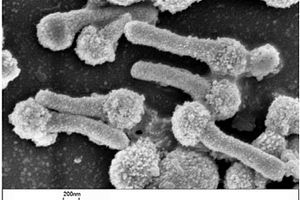

本发明属于涂层技术领域，尤其涉及一种纳米复合材料及其制备方法、耐腐蚀涂层及其制备方法。本发明纳米复合材料中，金属氧化物纳米棒负载于氧化石墨烯纳米片上形成微纳结构，采用金属氧化物纳米棒修饰氧化石墨烯纳米片，能够改善氧化石墨烯纳米片在超支化醇酸树脂中的分散性能，防止氧化石墨烯纳米片的团聚，该纳米复合材料应用于涂层中，能够在超支化醇酸树脂中分布均匀，与超支化醇酸树脂的相容性好，并能够与超支化醇酸聚合物协同作用，增强涂层的机械性能和力学性能，抵抗外界不可抗拒的摩擦及碰撞，提高涂层的超疏水性和自清洁性，显著提升涂层的耐化学药品和防腐蚀性能，延长涂层的寿命。

TiC析出增强高锰钢基复合材料及其制备工艺 1000

 0

本发明涉及合金领域，具体而言，涉及一种TiC析出增强高锰钢基复合材料及其制备工艺。TiC析出增强高锰钢基复合材料包括TiC增强体颗粒，TiC增强体颗粒的体积分数为3.3‑14.3％，其化学组成的重量百分含量为：C：1.6‑2.7％，Mn：10‑14％，Ti：2.1‑6％，Si：0.3‑1.0％，Ni：0‑2％，Cr：0‑2％，S≤0.03％，P≤0.03％，其余为Fe和一些不可避免的杂质元素。该TiC析出增强高锰钢基复合材料能改善高锰钢材料在低冲击工况下耐磨性能不足的问题。

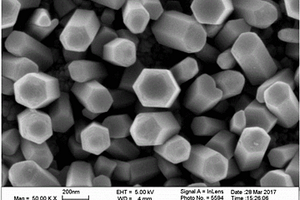

硫化镉纳米棒阵列外包二氧化钛薄膜复合材料及其制备方法 1205

 0

本发明公开了一种硫化镉纳米棒阵列外包二氧化钛薄膜复合材料及其制备方法。该方法以导电玻璃为基底，通过水热反应在基底上制备硫化镉纳米棒阵列，将硫化镉纳米棒阵列表面进行处理后，用简单的三氯化钛溶液水解法负载包覆二氧化钛层，再退火处理，形成异质结构，得到所述的硫化镉纳米棒阵列外包二氧化钛薄膜复合材料。本发明方法步骤简洁，没有复杂的气氛和试剂的使用，简单易行，制备的二氧化钛层厚度均匀；制备的复合材料的光电性能、光催化分解水产氢性能、催化水分解产生氢气的过程中稳定性和活性比纯硫化镉更优异，对于复合型材料在光催化分解水新能源领域的应有很大的研究意义。

软包装复合材料及其制备方法和包装软管 1120

 0

本发明提供了一种软包装复合材料及其制备方法和包装软管，涉及包装材料技术领域，所述软包装复合材料包括依次层叠设置的承印层、阻隔层和热封层，所述承印层与所述阻隔层之间设置有稳定层，缓解了现有软包装复合材料在套印的过程中，承印层会由于拉伸而发生形变，造成套印偏差，影响套印精度，制约了产品质量的技术问题，通过在承印层和阻隔层之间设置有稳定层，从而有效避免承印层在拉伸过程中发生形变，以有效保证复合包装材料的尺寸稳定性，提高套印精度，缩小套印偏差，为产品质量提供保证。

3D打印氧化石墨烯/纤维素复合材料及其制备方法与应用 1172

 0

本发明公开了一种3D打印氧化石墨烯/纤维素复合材料及其制备方法与应用。该方法包括以下步骤：(1)将氢氧化钠和尿素溶解到水中，得到氢氧化钠/尿素水溶液；(2)将步骤(1)中得到的氢氧化钠/尿素水溶液预冷至‑8～‑15℃，再添加浆料，搅拌溶解，得到纤维素溶液；(3)将氧化石墨烯分散到步骤(2)中得到的纤维素溶液中，再加入胶粘剂，得到混合溶液；(4)将步骤(3)中得到的混合溶液进行3D打印，得到3D打印氧化石墨烯/纤维素复合材料。利用本发明的方法制得的复合材料具有高柔韧性，较高耐热性以及导电性等特征，可应用于高性能电子器件、传感器以及半导体等领域。

可降解生物活性陶瓷/金属复合材料及其制备方法和应用 1161

 0

本发明公开一种可降解生物活性陶瓷/金属复合材料及其制备方法及应用，制备方法包括：将可降解生物活性陶瓷粉末、可降解金属粉末和添加剂溶液混合研磨，得到混合物；将混合物预制成型，得到陶瓷/金属复合坯体，于300～750℃无氧环境中处理30～240min，再于无氧环境中升温至650～1400℃烧结10～300min，得到可降解生物活性陶瓷/金属复合材料。本发明以生物活性陶瓷为基体，并添加可降解金属制备得到的可降解生物活性陶瓷/金属复合材料强度高、韧性和抗疲劳性能好、可完全降解、骨诱导和血管化效果好，用于制备支架等医用材料具有很好的应用前景。

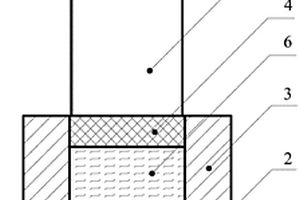

中高体分碳化硅铝基复合材料的制备方法及其装置 847

 0

本发明公开了一种体积分数为45%～70%的中高体分碳化硅铝基复合材料的制备方法，并为该方法设计了专用保压/排气装置。本发明采用压力铸造法，选用粗、细两种不同粒径的碳化硅材料为原料，根据碳化硅体积分数的要求，按质量比为：1:0.4～4配粉并混合均匀；选用0.1～15MPa范围的压强制备碳化硅多孔骨架；将熔融的铝液倒入预热后的凹模，铝液受压后向碳化硅多孔骨架浸渗，获得碳化硅铝基复合材料。本发明装置能合理的控制铝液浸渗压力，有效地避免了产生铝带等缺陷；采用本发明实现了中高体分碳化硅铝基复合材料的微观组织晶粒均匀、接近全致密和性能稳定，并且方法简单、便捷，装置结构合理，易于产业化。

压电单晶复合材料高频超声换能器 1034

 0

本实用新型公开了一种压电单晶复合材料高频超声换能器,它是由压电单晶复合材料晶片,阻尼背材,第一匹配层,第二匹配层,同轴电极引线,同轴连接器和金属外壳组成,其中第二匹配层、第一匹配层、压电单晶复合材料晶片、阻尼背材依次粘接在一起,从压电单晶复合材料晶片的正负极引出同轴电极引线到同轴连接器,同轴连接器固定在金属外壳上。本实用新型得到的超声换能器中心频率Fc=14.67MH时,带宽可达Bw=107%,脉冲回波灵敏度可达Sr=-30dB,在高频、大带宽的前提下还具有非常高的灵敏度。这种换能器可以用于医学诊断、超声无损检测和精密测厚。

聚碳酸酯复合材料及其制备方法和应用 847

 0

本发明公开了一种聚碳酸酯复合材料及其制备方法和应用，所述的聚碳酸酯复合材料，按重量份数计，包括以下组分：PC树脂55‑80份；ABS树脂4‑10份；无机填料1‑5份；金红石型钛白粉2‑7份。本发明通过添加ABS树脂、无机填料和金红石型钛白粉，三者协同配合，可以有效改善聚碳酸酯材料的光反射能力，同时明显降低材料的能量损耗，制得低内耗的聚碳酸酯复合材料，特别适用于制备照明灯罩，能够减少光线损失，提高灯具的能量利用效率，从材料根本上实现了照明灯具的有效节能。
