全部
▼
热搜：
1118
0

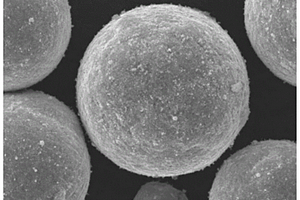

一种纳米陶瓷增强高温合金球形微粉的制备方法，它涉及陶瓷增强合金球形微粉的制备方法，它是要解决现有的方法制备陶瓷颗粒增强高温合金复合材料球形度差、流动性能不佳、氧含量高的技术问题，本发明的方法：将纳米陶瓷颗粒与高温合金粉末通过高能球磨得到初混粉末，使得纳米陶瓷包覆于高温合金粉末表面，并与其形成较弱的机械结合界面；然后将混合粉末经过等离子体束进行球化处理、筛分，得到陶瓷颗粒增强高温合金复合材料。该复合材料为粒度5～105μm球形微粉，球形度95％以上，流动性达18～19.5s/50g，粉末氧含量0.01％～0.02％，用于增材制造及传统粉末冶金领域。
1146
0

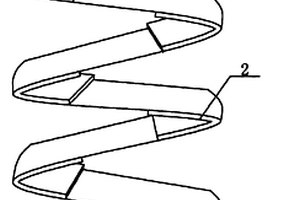

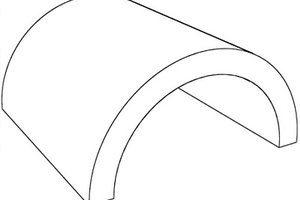

一种可通过展开与收卷切换全向与定向辐射的天线，涉及一种天线。纤维材料层沿天线轴向采用[45°/‑45°]n交替铺层的形式并结合树脂材料胶合固化成型为双稳态复合材料介质基板，展开状态下为带状结构并且在其带宽方向设有曲率，收卷状态下为圆筒状结构，金属导电层铺设在双稳态复合材料介质基板外侧表面，SMA接头与双稳态复合材料介质基板及金属导电层的一端焊接固定。能够转变为两种稳态构型，展开和收卷状态下分别具有全向和定向辐射特性，结构简单、轻质、易于收纳。
901
0

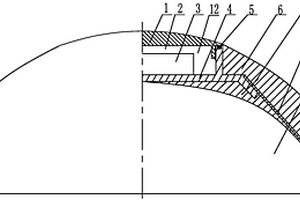

形状记忆材料底衬基片的可展开反射镜镜体。本发明涉及一种可展开反射镜镜体。本发明为了解决现有航天反射镜不能达到大的展开体积与收缩体积比的使用要求,以及口径小,精度低和质量大的问题。本发明由形状记忆复合材料底衬基片(1)和金属层(2)组成;形状记忆复合材料底衬基片(1)的形状为抛物面形,形状记忆复合材料底衬基片(1)的内表面电镀有金属层(2)。本发明具有较高的展开体积与收缩体积比、较低的反射面面密度,可多次重复折叠与展开的能力,展开反射镜结构较为简单,系统结构和控制环节少,系统工作的可靠性高,缩短生产周期,无需火工品展开触发装置,冲击小,可靠性高。
1037
0
空间展开三翼梁的形状记忆聚合物复合体及其制备方法,它涉及一种空间展开三翼梁的形状记忆聚合物复合体及其制备方法,为了解决现有的空间展开梁结构设计过程中存在的材料重量大、展开机械性复杂和展开伸缩过程控制不稳定以及其制造工艺复杂的问题。本发明的复合体的形状记忆聚合物复合材料层的形状为叠加形,形状记忆聚合物复合材料层内铺设有电阻丝网,在形状记忆聚合物复合材料层弯曲部位的内面上连接有合金材料层,其制备方法包括选材、配制材料、固化等步骤。本发明的空间展开三翼梁的形状记忆聚合物复合体具有比强度高、材料重量小、对梁展开的控制能力强、空间梁展开机械性简单的优点,同时它还具有形状记忆特性,其制备方法工艺操作简单。
1032
0

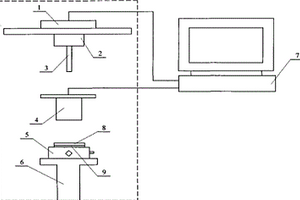

测试碳纤维增强碳材料的纤维束和基体间界面强度的方法,它涉及一种测试碳纤维增强碳基体复合材料的纤维束和基体间界面强度的方法,以解决现有的测试法存在的容易损伤纤维束形态、制样困难的问题。对截取的碳碳复合材料样品进行减薄和抛光处理;将该样品固定在水平位移样品台上;对待测纤维束施加轴向压力,在纤维束脱离基体过程中,记录纤维束被顶出的载荷与位移之间关系以及待测纤维束被顶出的最大力值;通过待测纤维束被顶出的最大力值和该纤维束的侧面积获得纤维束和基体间界面的剪切强度值和被测试样品的N个纤维束被顶出的纤维束和基体间界面的剪切强度的平均值、标准偏差和分散系数。本发明能够全面评价碳碳复合材料的性能。
863
0

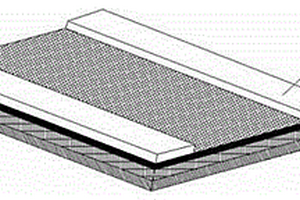

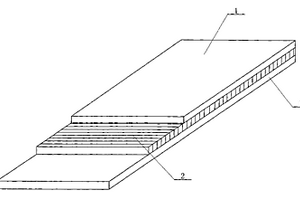

碳纤维金属层合板,它涉及一种纤维金属层合板。针对目前为止还没有既具有高比强度和高比刚度,又具有较高的断裂韧性和可加工性的飞行器结构材料的问题。本发明的层合板由至少两块金属板和至少一层碳纤维复合材料层组成;至少两块金属板叠放在一起,相邻两块金属板之间铺设一层与相邻两块金属板胶接的碳纤维复合材料层,金属板的厚度为0.2MM～0.4MM,碳纤维复合材料层的厚度为0.15MM。本发明的层合板具有高比强度和高比强度,并且又具有较高的断裂韧性和可加工性,疲劳性能和损失容限性能优良。可用于航空航天中飞行器的结构材料,如大型民用客机的蒙皮材料,还可用于汽车的金属覆盖件的替代材料、磁悬浮列车、轻型防弹装甲、舰船等方面。
1119
0

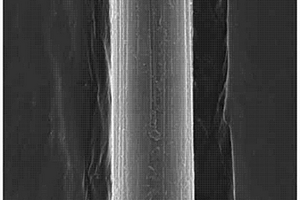

氧化石墨烯接枝表面改性碳纤维的方法，它涉及一种碳纤维的改性方法。本发明为了解决解决现有碳纤维表面活性低，表面张力下降，与树脂基体浸润性变差，导致复合材料的层间剪切强度降低的技术问题。本方法如下：一、石墨氧化；二、氧化石墨母液剥离；三、氧化石墨烯功能化；四、碳纤维的表面功能化；五、碳纤维表面氧化石墨烯处理。本发明通过氧化石墨烯在碳纤维表面的均匀覆盖，可以大大提高碳纤维表面的粗糙度，从而通过锚定作用提高碳纤维增强复合材料的界面性能。经过氧化石墨烯接枝改性后制备得到的表面接枝氧化石墨烯的碳纤维/碳复合材料界面剪切强度较未处理可提高25％。
886
0

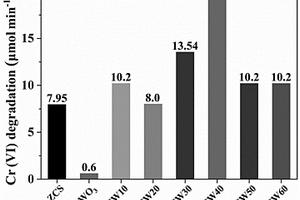

一种高效人工光合光催化材料及其制备方法，属于光化学能转换、光催化降解领域。本发明要解决人工光合光催化复合材料的高质量制备以及如何有效提高光化学能转换效率的技术问题。本发明方法：一、分别将硫脲、二水合乙酸锌、四水合乙酸镉溶于乙二胺，搅拌溶解后转移到反应釜中加热反应，冷却至室温后取出离心、洗涤、干燥，得到Zn0.5Cd0.5S纳米棒；二、将二水合钨酸钠溶解于去离子水中后依次加入盐酸和草酸，水热反应，得到WO3纳米片；三、将步骤一制备的Zn0.5Cd0.5S纳米棒和步骤二制备的WO3纳米片分散在去离子水中，利用盐酸调节水溶液的pH值，使Zn0.5Cd0.5S和WO3表面分别带有异性电荷，通过静电吸附作用使二者形成复合材料，进一步在氮气中退火，得到稳定的Zn0.5Cd0.5S/WO3人工光合光催化复合材料。
一种基于CuO/In2O3修饰的石墨烯MEMS气体传感器的制备方法，它属于气体敏感型传感器领域。该方法包括：一、纳米CuO的制备；二、纳米In2O3的制备；三、rGO‑CuO/In2O3的制备；四、AlN陶瓷基板的制备；五、银叉指电极的制备；六、铜加热电极的制备；七、单晶硅衬底的制备；八、气敏材料的涂敷。本发明通过分步式制备单一材料，一步超声水热制备复合材料的方法得到rGO‑CuO/In2O3气敏材料，此方法可以杜绝一步混合制备石墨烯基复合材料过程中所导致的中间产物残留等问题，使所制备的复合材料中单一材料间的比例可控且更为精确。同时辅以全新设计的复合多层式传感器芯片结构，使其在极小的体积，极低的功耗条件下也能有出色的工作性能，兼具自动化程度高，集成性好等优势。
1090
0

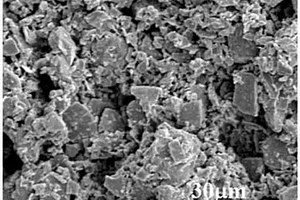

石墨烯负载纳米银镍合金复合粉体材料的制备方法，本发明涉及石墨烯负载纳米银镍合金复合材料的制备方法。本发明要解决现有技术制备的石墨烯负载纳米银镍合金复合材料存在分散不均匀、化学稳定性差的问题。方法：一、插层膨胀；二、剥离；三、制备石墨烯负载纳米银镍合金复合粉体材料。本发明就是采用氧化-还原法制备了氧化石墨烯，再将石墨烯与银离子和镍离子混合后经还原剂还原得到石墨烯纳米银镍合金复合材料，此方法简单、快捷，不用添加任何表面修饰剂，石墨烯表面合金粒子分布均匀、化学性能稳定。本发明用于制备石墨烯负载纳米银镍合金复合粉体材料。
1130
0
本发明属于复合材料成型技术，具体涉及一种防止组合模成型复材制件对合处积胶夹布的方法。本发明在成型模的对合处增加复合材料预制垫片，该预制垫片为一层或两层预浸料，预浸料牌号与产品最外层牌号相同。预制垫片固化后，按产品外形修剪出合适的大小。在产品合模时，将该预制垫片放置在工装对合处，起到合模导向作用，避免了合模时布的滑移，从而解决了采用组合模具成型复合材料制件在合模处的夹布、积胶问题，提高了产品的合格率和降低了产品的制造成本。
963
0
本发明公开了一种建筑用管道的防腐方法，是分别在建筑管道的内外壁涂布复合材料合成的防腐涂层，使其隔绝腐蚀性介；在管道外部加上保温和防腐的硬质聚氨脂泡沫塑料制成的保温复合层，在隔热层外面加敷一层高密度聚乙烯层，形成复合材料结构，以防止水渗入保温层内。本发明采用具有良好介电性能、物理性能的复合材料，对管道全面养护，及时去除管道内外的各种障碍，使其能够保证完好畅通。其方法简单，实施方便，适用范围广。
890
0

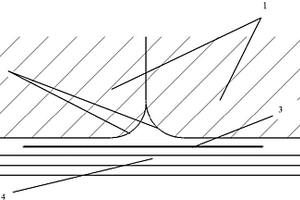

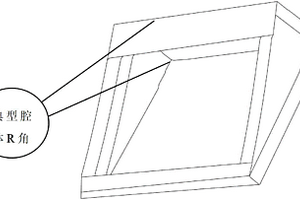

本发明涉及复合材料件制造领域，提供一种共固化盒段件成型方法，包括：在常温抽真空前用软模体物质填充腔体R角间隙；在软模体外覆盖均压板；对共固化盒段件进行合模处理；糊制真空袋，用真空袋包裹共固化盒段件；对共固化盒段件进行固化。本发明极大减少了腔体类复合材料R角积胶量，提高复合材料产品强度，表面质量。
693
0
一种高温固化环氧基湿剥离布及其制备方法，本发明涉及湿剥离布及其制备方法领域。本发明要解决国内现有复合材料制件进行二次胶接前采用打磨、喷砂处理，表面易被污染、二次胶接可靠性稳定性差的技术问题。该湿剥离布由主体树脂、改性树脂、增韧剂、固化剂和阻燃剂制成；方法：一、称取原料；二、共混主体树脂和增韧剂；三、研磨改性树脂、固化剂和阻燃剂；四、在捏合机中混合，得到胶料；五、预热，在压延机上将胶料与载体复合。本发明的高温固化环氧基湿剥离布与高温固化环氧基预浸料具有良好的匹配性能，固化后且易于揭去。本发明制备湿剥离布用于高温固化环氧基复合材料二次胶接表面的处理及胶接前表面的保护，可与复合材料共固化。
825
0

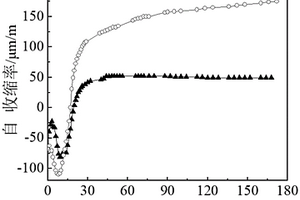

自养护型水泥基材料固体引气剂及其制备方法和应用，本发明属于建筑材料领域，它要解决现有水泥基复合材料抵抗冻融循环破坏的能力较弱，以及水泥基材料因失水而产生收缩的问题。本发明自养护型水泥基材料固体引气剂按照质量百分含量由1％～20％的高分子吸水树脂和80％～99％的憎水处理剂组成，其中所述的高分子吸水树脂为聚丙烯酸盐类高分子吸水树脂、聚酰胺类高分子吸水树脂或两者混合树脂，所述的憎水处理剂为硬脂酸钠饱和溶液或者水溶性有机硅溶液。本发明自养护型固体引气剂在水泥基复合材料中形成直径小于300μm的均匀分布的近似球形孔隙，提高水泥基复合材料的抗冻性，同时具有自养护功能。

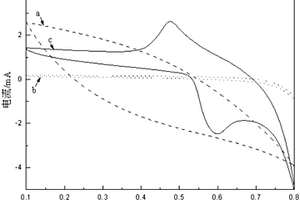

一种以石墨烯负载纳米镍为电极测定水体系中对硝基苯酚的方法，它涉及一种测定水体系中对硝基苯酚的方法。本发明目的是要解决现有检测水体系中对硝基苯酚的方法存在操作复杂，不能广泛应用的问题。方法：一、纯碳电极的纯化处理，得到纯化后纯碳电极；二、制备石墨烯/纳米镍复合材料；三、制备复合材料修饰的碳电极；四、配置待测液，得到待测液；五、电化学实验的检测：以复合材料修饰的碳电极为工作电极，铂电极为对电极，Hg/HgO电极为参比电极，采用三电极体系进行电化学性能的测定，在一定扫描电压，一定扫描速率为的实验参数下测试，即完成水体系中对硝基苯酚测定。本发明主要用于测定水体系中对硝基苯酚。
943
0

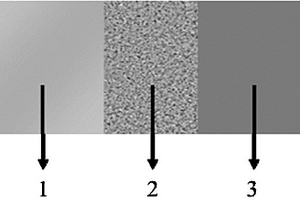

多孔中间层结构钎缝的异种材料钎焊方法，本发明涉及材料焊接领域。本发明要解决现有异种材料钎焊的过程中接头极易产生较大残余应力，进而严重削弱接头的力学性能，甚至导致已经连接好的接头发生破坏的问题。方法：打磨去除陶瓷基复合材料和金属材料表面杂质，然后将纳米氧化铝模板和钎料混合均匀，得到复合多孔中间层钎料，将陶瓷基复合材料与金属材料依次叠放，然后将复合多孔中间层钎料置于陶瓷基复合材料与金属材料待焊接面之间，得到待焊件；将待焊件置于真空钎焊炉中，抽真空，并在高温下保温，最后冷却至室温，即完成多孔中间层结构钎缝的异种材料钎焊过程。本发明用于多孔中间层结构钎缝的异种材料钎焊。
979
0

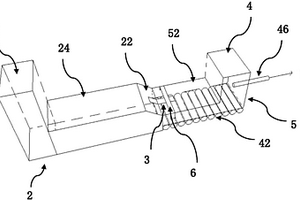

本发明涉及检测装置，用于检测第一纤维增强复合材料片材(3)与混凝土之间的界面粘结强度，所述检测装置包括：第一混凝土块(2)；第二混凝土块(5)，平坦表面(52)与所述倾斜表面(22)相交，并且所述第二混凝土块(5)能靠近或远离所述第一混凝土块(2)；第一纤维增强复合材料片材(3)的第一端(32)接合在所述第一混凝土块(2)的倾斜表面(22)上，第二端(34)接合在所述第二混凝土块(5)的平坦表面(52)上；所述第二混凝土块(5)上设置有受力件(46)；其中，所述受力件(46)的延伸方向(B)平行于所述平坦表面(52)；并且与所述第一纤维增强复合材料片材(3)的纵向方向是相同的。
1037
0

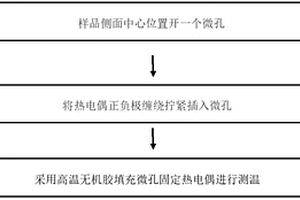

本发明属于钨铼合金研究领域，尤其涉及一种高温高强钨铼合金的热力模拟试验方法，首先分析ZrCp/W复合材料的组织、结构和性能，分别采用场发射扫描电镜分析显微组织，X射线衍射仪分析XRD物相，纳米压痕仪测量弹性模量和纳米硬度；然后采用热电偶和ZrCp/W复合材料压头测量W‑Re合金等温恒应变压缩真应力真应变曲线。本发明采用了埋线法解决钨铼合金热电偶焊接问题，采用粉末冶金热压烧结工艺及利用难熔碳化锆与钨相容性好且强度高的特点，制备了碳化锆颗粒增强的新型钨基复合材料压头，提高了纯钨的压缩强度，克服了钨的高温强度随压缩变形量增加而降低的缺点，改善了钨的高温应变硬化特性，在超高温夹具领域具有广泛应用前景。
786
0

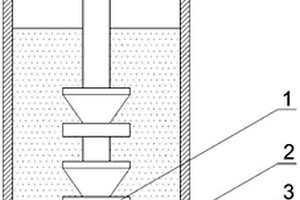

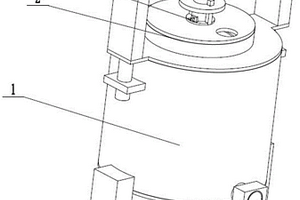

本发明涉及复合材料混合领域，更具体的说是一种复合铸造材料多级耦合搅拌装置，包括外筒体座、离心分离内筒、分离搅拌调节器、内筒搅拌驱动器和外筒搅拌器，所述的内筒搅拌驱动器转动连接在外筒体座和离心分离内筒内，内筒搅拌驱动器的下端固定连接在外筒体座下端的两侧，内筒搅拌驱动器的上端的两侧均间隙配合在外筒体座上，离心分离内筒的上端间隙配合在内筒搅拌驱动器上；本发明的有益效果为实现对复合材料进行分离和多级搅拌的一体化装置，通过手动切换使装置对需要进行分离的复合材料进行离心分离，同时对经过分离的单种材料进行多级混合搅拌，进而便于材料的回收，同时操作方便，造价成本低、占地空间小。

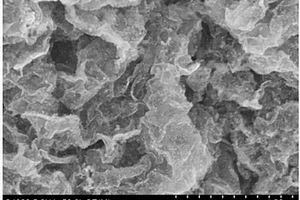

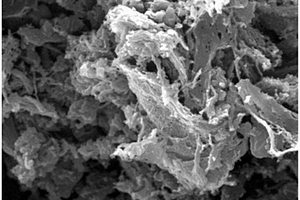

一种氮掺杂碳纤维/氮掺杂石墨烯/细菌纤维素膜材料的制备方法及其应用，本发明涉及一种膜材料的制备方法及其应用，本发明是要解决现有方法制备柔性电极材料的不具备良好的稳定性、循环性能及力学性能的问题，方法为：制备细菌纤维素浆料；制备细菌纤维素石墨烯复合材料，制备聚吡咯包覆细菌纤维素石墨烯复合材料，高温碳化制备氮掺杂碳纤维/氮掺杂石墨烯复合材料，制备氮掺杂碳纤维/氮掺杂石墨烯分散液，将细菌纤维素浆料真空抽滤成膜，然后加入分散液继续抽滤成膜，真空干燥，即完成；本发明对设备腐蚀低、成本低、可规模化生产，膜材料循环性能及力学性能好，制备成对称性超级电容器具有很好的电容性。本发明属于纳米材料技术领域。
796
0
本发明提供了一种选择性激光烧结制件及其制备方法和应用，属于复合材料技术领域。本发明提供的选择性激光烧结制件，包括以下步骤：提供选择性激光烧结成型品；将所述选择性激光烧结成型品进行微波处理，得到选择性激光烧结制件；所述选择性激光烧结成型品为碳纳米管/木塑复合材料选择性激光烧结成型品。本发明提供的制备方法在无需引入石蜡、树脂等其他液态介质并保证成型件尺寸精度的情况下，能够大大提高选择性激光烧结成型品的力学性能，实现碳纳米管/木塑复合材料的微纳米尺度结构调控，而且制备方法具有工艺简单、绿色无污染、低能耗和低成本的优点，适宜工业化生产。
1064
0

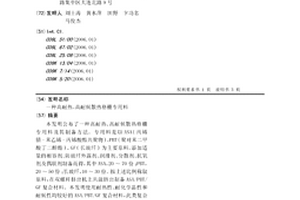

本发明公布了一种高耐热、高耐候散热格栅专用料及其制备方法。专用料是以ASA(丙烯腈-苯乙烯-丙烯酸酯共聚物)、PBT(聚对苯二甲酸丁二醇酯)、GF(长玻纤)为主要原料，添加适量的相容剂、防玻纤外露剂、润滑剂、分散剂、抗氧剂及偶联剂制备而得，其中ASA，20～70份；PBT，20～50份；长玻纤，10～30份。按上述比例称取原料，在双螺杆挤出机上共混挤出制备ASA/PBT/GF复合材料。本发明使用耐热性、耐化学品性和耐候性均较好的ASA/PBT/GF复合材料，此类复合材料相比于汽车上一般使用的ABS或PC/ABS、PC/PET合金具有高耐热、高耐候、高耐化学品、易着色和低成本的优点，备受客户的青睐。
969
0
本发明公开了一种晶须呈面内分布的高强度晶须预制块的制备方法，涉及复合材料制备技术领域，本发明针对传统晶须预制块制备工艺导致预制块强度低、晶须呈随机取向等问题，提出通过调整优化粘结剂配方、在晶须沉降中施加超声波作用、控制烘干和烧结过程，制备晶须在面内分布的高强度晶须预制块的方法。解决了预制块脱模过程以及挤压铸造过程预制块开裂破坏问题，可直接用于制备晶须在面内分布的晶须增强铝基复合材料，避免通过二次加工形成晶须面内分布时造成晶须折断等问题，满足对各向异性晶须增强铝基复合材料的需求。
785
0
本发明公开了一种应变自感知和可融雪化冰多尺度碳水泥复合路面材料，所述材料由水泥、自来水、外加剂和导电填料组成，其中：导电填料由碳纤维、碳纳米管和纳米炭黑构成的多尺度碳材料组成，碳纤维掺量相对于水泥质量的0.2%~0.4%，碳纳米管掺量相对于水泥质量的1.5%~2.5%，纳米炭黑质量掺量相对于水泥质量的1%~3%。本发明将能够形成隧道效应的多尺度碳材料添加到水泥复合材料中，即添加碳纤维、碳纳米管和纳米炭黑，不仅大幅提高了复合材料的电热性能，而且使复合材料内部形成具有优异、稳定的空间导电网络，其应力应变感知功能不易受环境因素影响。
820
0

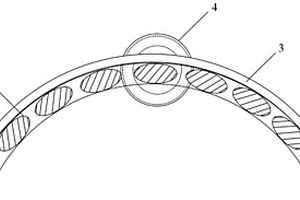

内嵌式柔性关节驱动的仿水母水下推进装置，它涉及一种仿水母水下推进装置，以解决现有仿生机器水母存在机械结构复杂、系统集成度低、推进效率低、运动控制精度有限，以及推进器本体的推进行为与自然界中真实水母的动作行为有较大区别的问题，它包括动力及控制模块，它还包括腹腔端盖、仿生柔性躯体、腹腔基座和N个柔性压电纤维复合材料驱动关节；仿生柔性躯体的侧壁面内沿其周向均布嵌装有N个柔性压电纤维复合材料驱动关节，腹腔基座嵌入仿生柔性躯体的底部，腹腔端盖的开口端盖合在腹腔基座的开口端上且二者可拆卸密封连接，腹腔基座的每个处触手上固装有一个柔性压电纤维复合材料驱动关节，本发明用于海洋科考等领域。
920
0
多孔碳化硅陶瓷的制备方法，它涉及一种碳化硅陶瓷的制备方法。本发明为了解决现有方法制备的多孔碳化硅陶瓷力学性能低、孔隙率低的技术问题。本方法如下：一、制备浆料；二、制备多孔陶瓷生坯；三、制备预制体；四、制备碳凝胶；五、制备多孔碳化硅与碳凝胶的复合材料；六、制备多孔碳化硅和炭气凝胶的复合材料；七、将多孔碳化硅和炭气凝胶的复合材料与单质硅粉放入烧结炉中烧结，即得多孔碳化硅陶瓷。本发明制备的多孔碳化硅开口孔隙率为30～83％、孔径尺寸为0.3～100m，孔隙可以实现均匀分布或定向排列。通过三点弯曲试验测试，最终制得的孔隙率为47.8％的多孔碳化硅陶瓷材料的抗弯强度达164.62MPa。
1172
0

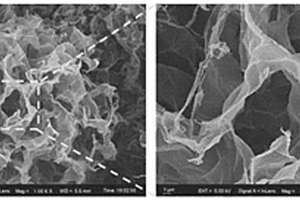

本发明公开了一种多层结构浓度梯度设计的宽频石墨烯吸波材料的制备方法，所述方法步骤如下：步骤一、采用水热法化学自组装的方法得到还原氧化石墨烯水凝胶；步骤二、制备多孔石墨烯海绵；步骤三、制备不同密度的石墨烯海绵；步骤四、将石墨烯海绵填充到周期性芳纶蜂窝的蜂窝孔中，按照石墨烯海绵浓度从小到大的顺序自上而下叠层排列；步骤五、蜂窝层间采用单层石英纤维增强树脂基复合材料作为连接层，在拼接蜂窝的上下侧分别覆盖石英纤维增强树脂基复合材料蒙皮和碳纤维增强树脂基复合材料蒙皮，得到多层结构浓度梯度设计的宽频石墨烯吸波材料。本发明制备的宽频石墨烯吸波材料具有优异的低频和宽频吸波性能，同时具备良好的结构承载能力。
中冶有色为您提供最新的黑龙江哈尔滨有色金属材料制备及加工技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
