权利要求书： 1.一种新型
铝合金轮毂
皮带输送机构，其特征在于：该新型铝合金轮毂皮带输送机构的主体结构包括驱动机构(1)，张紧机构(2)，左C型钢(3)，支腿组件(4)，皮带(5)，右C型钢(6)，左C型钢(3)和右C型钢(6)分别固定在支腿组件(4)两侧，驱动机构(1)和张紧机构(2)固定在左C型钢(3)和右C型钢(6)两端，皮带(5)安装在驱动机构(1)和张紧机构(2)上，形成了一个环形。
2.根据权利要求1所述的一种新型铝合金轮毂皮带输送机构，其特征在于：所述张紧机构(2)由两个调节固定板(21)分别有一个环形槽孔，从动轴(23)两端分别安装在调节固定板(21)的环形槽孔内，从动轴(23)可以沿槽孔方向进行自由移动，从动辊(24)通过两个轴承(25)安装在从动轴(23)上，以从动轴(23)为圆心可以进行自由转动，调节螺杆(22)安装在调节固定板(21)上，从动轴(23)两端分别与两根调节螺杆(22)接触，调节螺杆(22)可以通过螺纹转动而与调节固定板(21)发生相对位移，从而推动从动轴(23)进行位移。
说明书： 一种新型铝合金轮毂皮带输送机构技术领域
本实用新型涉及一种新型皮带输送机构，特别是涉及铝合金轮毂生产物流线行业应用。
背景技术
在自动化化铝合金轮毂生产物流线上，经常会遇到需要将轮毂送入不同高度的生产设备中，对于爬坡角度大于7°小于15°的场合，一般使用皮带输送机构，该机构皮带和辊筒属于易损件，经常需要维修和更换，现有皮带输送机构在更换皮带或者辊筒时，需要将皮带机全部拆解后才能更换，劳动强度大，维修时间长。
发明内容
本实用新型的目的就是提供一种新型铝合金轮毂皮带输送机构，替代了原有的皮带输送机构，其特点在于可以实现不需要解体皮带机即可更换辊筒，结构简单，维修更换方便。
本实用新型为了解决其技术问题所采用的技术方案是：一种新型铝合金轮毂皮带输送机构的主体包括驱动机构，张紧机构，左C型钢，支腿组件，皮带和右C型钢。左C型钢和右C型钢分别固定在支腿组件两侧，驱动机构和张紧机构固定在左C型钢和右C型钢两端，皮带安装在驱动机构和张紧机构上，形成了一个环形。
所述驱动机构一端的驱动电机固定在电机固定座上，主动辊从电机固定座中间穿过，并且与驱动电机通过键连接在一起，另外一端通过轴承座支撑主动辊，驱动机构固定在左C型钢和右C型钢之间，当驱动电机转动时，带动主动辊一起转动。
所述张紧机构由两个调节固定板分别有一个环形槽孔，从动轴两端分别安装在调节固定板的环形槽孔内，从动轴可以沿槽孔方向进行自由移动，从动辊通过两个轴承安装在从动轴上，以从动轴为圆心可以进行自由转动，调节螺杆安装在调节固定板上，从动轴两端分别与两根调节螺杆接触，调节螺杆可以通过螺纹转动而与调节固定板发生相对位移，从而推动从动轴进行位移。
采用本实用新型的有益效果为：
一种新型铝合金轮毂皮带输送机构，它包括驱动机构，张紧机构，左C型钢，支腿组件，皮带和右C型钢，维修时，只需要拆掉张紧机构中的调节固定板，即可将从动辊从左C型钢或右C型钢上抽出，同理，只需要拆除电机固定座或轴承座，即可将主动辊从左C型钢或右C型钢上抽出，该结构具有安全可靠，结构简单的优点。
附图说明

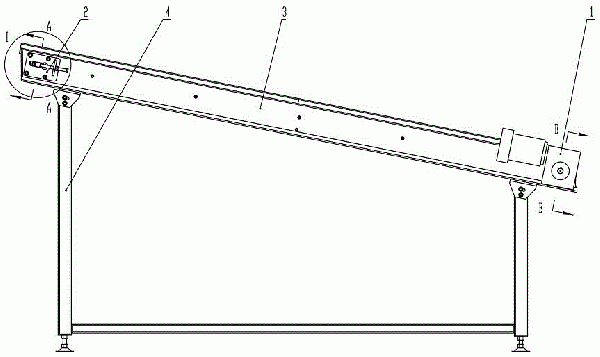

图1是新型铝合金轮毂皮带输送机构的主视图。
图2是新型铝合金轮毂皮带输送机构的俯视图。
图3是图1中B-B的局部剖视图。
图4是图1中A-A的局部剖视图。
图5是图1中I的局部放大图。
具体实施方式
下面结合附图和具体实施例对本实用新型做进一步的描述。
如附图1和附图2所示，本实施例包括驱动机构1，张紧机构2，左C型钢3，支腿组件4，皮带5，右C型钢6，左C型钢3和右C型钢6分别固定在支腿组件4两侧，驱动机构1和张紧机构2固定在左C型钢3和右C型钢6两端，皮带5安装在驱动机构1和张紧机构2上，形成了一个环形。
如附图3、附图4和附图5所示，所述驱动机构1包括驱动电机31，电机固定座32，主动辊33，轴承座34；所述张紧机构2包括调节固定板21，调节螺杆22，从动轴23，从动辊24，轴承25.
如附图3所示，所述驱动机构1一端的驱动电机31固定在电机固定座32上，主动辊33从电机固定座32中间穿过，并且与驱动电机31通过键连接在一起，另外一端通过轴承座34支撑主动辊33，驱动机构1固定在左C型钢3和右C型钢6之间，当驱动电机31转动时，带动主动辊33一起转动。
如附图4和附图5所示，所述张紧机构2由两个调节固定板21分别有一个环形槽孔，从动轴23两端分别安装在调节固定板21的环形槽孔内，从动轴23可以沿槽孔方向进行自由移动，从动辊24通过两个轴承25安装在从动轴23上，以从动轴23为圆心可以进行自由转动，调节螺杆22安装在调节固定板21上，从动轴23两端分别与两根调节螺杆22接触，调节螺杆22可以通过螺纹转动而与调节固定板21发生相对位移，从而推动从动轴23进行位移，该结构安全可靠，结构简单。
本实施例所述的一种新型铝合金轮毂皮带输送机构，其工作原理是：维修时，只需要拆掉张紧机构2中的调节固定板21，即可将从动辊23从左C型钢3或右C型钢6上抽出，同理，只需要拆除电机固定座32或轴承座34，即可将主动辊33从左C型钢3或右C型钢6上抽出，该结构具有安全可靠，结构简单的优点。
上述实施例仅是优选的和示例性的，本领域技术人员可以根据本专利的精神做等同技术改进，这些都由本专利的保护范围所覆盖。
![]()
