广东广州有色金属湿法冶金技术理论与应用

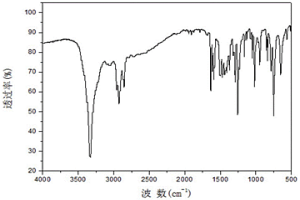

2-羟基芳酮肟化合物作为萃取剂在萃取领域中的应用及复合萃取剂和萃取体系 917

 0

本发明涉及2‑羟基芳酮肟化合物作为萃取剂在萃取领域中的应用及复合萃取剂和萃取体系。2‑羟基芳酮肟化合物作为萃取剂在萃取领域中的应用，所述2‑羟基芳酮肟化合物的结构如式(Ⅰ)所示；其中，H、饱和烷基或含双键的不饱和烷基；R₂为H、饱和烷基或含双键的不饱和烷基。本本发明提供的2‑羟基芳酮肟化合物具有碳碳不饱双键且直接与肟基相连，苯环和碳碳双键形成双不饱和结构，该双不饱和结构通过共轭效应可以增强螯合基团酚羟基和肟基的电负性，进而增效酮肟分子对金属的键合能力，特别是对Cu(II)的键合能力，进而赋予其优异的化学稳定性和萃取性能，可作为萃取剂应用于萃取领域。

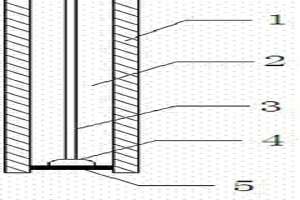

亚铜离子选择电极及其测量亚铜离子的方法 911

 0

本发明公开一种亚铜离子选择电极。所述亚铜离子选择电极为硫化亚铜与硫化银组成选择性敏感膜的混晶膜电极；所述硫化亚铜的质量占选择性敏感膜总质量的40~60%，所述硫化银的质量占选择性敏感膜总质量的60~40%。所述亚铜离子选择电极能够快速准确地测量亚铜离子的活度，所需时间仅仅数分钟，其相对误差≤10%，并且其具有1×10-6~1×10-2mol/L检测限，能很好地满足实际的应用需要。

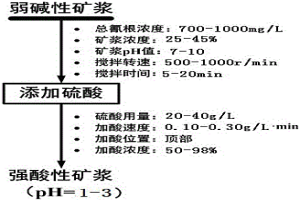

含低浓度氰根离子矿浆由碱入酸的调浆方法和系统 942

 0

本发明公开了一种含低浓度氰根离子矿浆由碱入酸的调浆方法和系统，是将氰化厂回用水磨矿后的弱碱性矿浆搅拌均匀后向其中定速、定量地加入硫酸，直至矿浆pH变为强酸性，所述硫酸的浓度为50～98%，硫酸总用量为20～40g/L，加酸速度为0.10～0.30g/L·min。本发明具有操作简单、流程适应性强、安全可靠等优点且易于工程化应用，是一种可实现酸预处理—氰化浸出的新工艺流程。

从酸性溶液中高效分离提取金属铟的方法 840

 0

本发明公开了一种从酸性溶液中高效分离提取金属铟的方法。一种萃取铟的混合萃取剂，包括二(2‑乙基己基)磷酸酯、磷酸三丁酯和疏水性室温熔盐。本发明提出的萃取铟的混合萃取剂(“疏水性室温熔盐+TBP+P204”)萃取硫酸溶液中的In³⁺具有专一性，几乎不萃取Fe³⁺、Zn²⁺等离子，对富铟有机相能实现高效反萃或者通过恒电位电沉积得到高纯金属铟，以上工艺过程不受Fe³⁺、Zn²⁺等离子的影响，从而实现铟的高效分离提取。

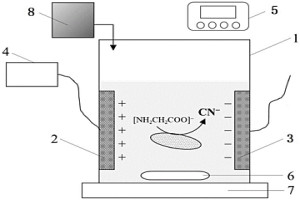

外加电场强化复合微生物产氰能力的方法及装置 580

 0

本发明属于固体废弃物资源化处理技术领域，具体涉及一种外加电场强化复合微生物产氰能力的方法及装置。在用于微生物生长反应的处理室中培养具有产氰能力的复合微生物，通过分解甘氨酸等前体物质产生次级代谢产物CN‑，可以络合环境中的金属元素以便提取；通过增加电场系统可以促进微生物的代谢行为，提高微生物浸出效率，结合搅拌系统保证微生物与培养基的营养物质充分接触，温度控制系统调节适宜的温度，为复合微生物提供适宜的生长及产氰环境。本发明装置简单、运行成本低、绿色高效，提高了微生物的产氰能力，非常适用于大规模产业化生产。

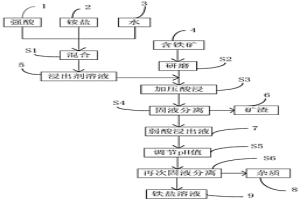

从含铁矿中回收铁的方法 728

 0

本发明提供从含铁矿中回收铁的方法，包括如下步骤：(1)将强酸、铵盐和水按照质量比为(1‑3):(1‑3):(1‑15)的比例混合，混合温度为20℃‑80℃，混合时间大于5分钟，得到浸出剂溶液备用；(2)将含铁矿研磨成铁矿颗粒备用；(3)将所述浸出剂溶液和所述铁矿颗粒按照(3‑10)：1的液固比加入加压反应釜中，反应温度为80℃‑150℃，加压的压力为0.5‑3Mp，加压酸浸50‑200分钟后，固液分离得到矿渣和弱酸浸出液；(4)用碱性pH值调节剂将所述弱酸浸出液的pH值调节至4‑6.5，反应时间大于20分钟，再次固液分离出杂质和铁盐溶液。本发明提供的从含铁矿中回收铁的方法具有较好的铁回收效果。

废旧铅膏脱硫方法 1064

 0

本发明公开了一种废旧铅膏脱硫方法，包括以下步骤：A、将废旧铅酸蓄电池加入破碎分选系统设备中进行破碎分选；B、取分选后的铅膏在120℃干燥备用；C、将干燥后的铅膏进行磨碎筛选；D、将步骤C产出的均匀大小的铅膏颗粒加入罐装反应器中，再加入脱硫剂及水，搅拌反应一段时间；E、将反应后罐中的混合物运输到压滤机压滤，分离为铅膏饼和滤液。本发明的方法铅回收利用率高，成本低廉，能耗少，耗时短。

超细铜铁合金粉的制备方法 925

 0

本发明提供本发明目的是提供一种纯度较高的超细铜铁合金粉的制备方法。本发明提供的超细铜铁合金粉的制备方法，包括如下步骤：(1)配置置换剂水溶液；配置硫酸亚铁和硫酸铜的混合水溶液；(2)将所述置换剂水溶液，与混合水溶液加入置换反应釜中进行置换反应；(3)超声清洗；(4)固体沉淀干燥并焙烧，得到氧化铜铁合金粉；(5)将所述氧化铜铁合金粉放入还原炉内进行氢还原。

从锌置换渣中深度浸出锌、铜、镓和锗的方法 1054

 0

本发明公开了一种从锌置换渣中深度浸出锌、铜、镓和锗的方法，首先采用H2SO4作为浸出试剂进行常压浸出，然后对常压浸出渣进行二次氧压浸出，实现常压浸出渣中铜和锌的深度溶出；最后对氧压浸出渣进行控气氛还原挥发，将残余锗挥发进入烟灰后返回氧压浸出，实现了锌置换渣中Cu、Zn、Ga和Ge的深度溶出，提高了有价金属回收率，实现了浸出残渣的无害化与资源化利用。

铜铋混合精矿的分离方法 582

 0

一种铜铋混合精矿的分离方法。其特征是将铜铋混合精矿加入活性炭磨矿，调浆，重选获得重选铋精矿，浓缩重选尾矿，调浆，加入调整剂、抑制剂、捕收剂和起泡剂做铜铋浮选分离，分别获得铜精矿和浮选铋精矿。本发明的分离方法获得的铜精矿中，铜的品位大于20%，铜回收率达到96~97%，铋品位大于35%，铋回收率达到93~95%。本发明是一种工艺简单、环保，分离效果好，选别指标高且经济合理的分离方法。

废弃电路板冶炼烟灰全资源化回收方法 912

 0

本发明涉及固废处理及利用技术领域，具体公开了一种废弃电路板冶炼烟灰的全资源化回收方法。本发明方法先通过两段式浸出对废弃电路板冶炼烟灰进行处理，在低试剂加入量的条件下实现各金属及溴氯的有效分离；一次浸出液与二次浸出液合并，加入Na2S得到铜精矿，之后在弱碱性条件下形成锌精矿；向二次净化液中通入氯气，然后再用CCl4萃取得到溴的四氯化碳溶液，萃余液通过蒸发结晶获得NaCl结晶盐。二次浸出渣中加入还原剂和助剂，通过还原熔炼可得到金属锭。本发明实现了废弃电路板冶炼烟灰的全资源化及高值化利用，具有显著的环境效益和经济效益，应用前景广阔。

低品位冰铜渣的环保高效资源回收工艺 819

 0

本发明公开了一种低品位冰铜渣的环保高效资源回收工艺，属于固体废物资源化领域。该环保高效资源回收工艺包含以下的处理方法和步骤：1)冰铜渣经破碎球磨处理，磁选回收生产过程中加入的还原性Fe；步骤1)所得磁选尾矿经陶瓷过滤机脱水后烘干粉碎，并加入还原煤粉、腐殖酸钠及膨润土，搅拌均匀后造球；步骤2)中的球团经还原焙烧后球磨磁选。本发明采用的工艺包括磁选、造球、还原焙烧工艺，均为低成本处理方法，且由于回收得到的还原性Fe及磁性铁精矿占冰铜渣总量的40-70％，具有较高的经济价值，为高铁含量低品位冰铜渣的综合利用提供了一个新的方法。

稀土回流萃取方法和采用该方法的稀土全分离工艺 759

 0

本发明公开了稀土回流萃取方法和采用该方法的稀土全分离工艺，属于稀土分离技术领域，本发明的技术方案要点是将稀土元素分为易萃组分A组和难萃组分B组，A、B组中靠近分离切割处的稀土元素分别为A1、B1，在A1、B1中选择其中质量配分大的作为回流金属，用一个或相连的两个回流萃取产出一个只含回流金属的稀土水溶液，将只含回流金属的稀土水溶液，一部分作为产品液产出，一部分作为回流液使其中的回流金属进入回流萃取的料液中，进行回流萃取分离；以此类推，直到稀土全部分离为止；本发明的萃取体系单一，生产连续、工艺流程短、产品纯度和稀土收率高。

磁性阴离子交换树脂的化学转化制备方法 1032

 0

本发明为磁性阴离子交换树脂的化学转化制备 方法。它以一定用量的大孔型强碱性阴离子交换树脂为原料, 经某些络合剂溶液浸渍处理一定时间, 再经一定用量的Fe3+与Fe2+摩尔比为1∶(1～40)的铁盐混合溶液在一定温度下浸渍处理一定时间, 然后在一定用量的稀碱液中慢速搅拌下转化一定时间, 最后用去离子水将制得的磁性阴离子交换树脂洗涤至pH=5.5～8.5即成。本发明工艺简单可行、制备条件易控制, 所得树脂磁性强, 磁性物质分布均匀、粒度均匀、交换容量高, 且不因磁化处理而下降。

冶金用粉末加料装置 823

 0

本发明涉及冶金技术领域，公开了一种冶金用粉末加料装置，包括收集斗，述收集斗的上侧设置有搅拌机构，搅拌机构的外侧与搅动机构连接，搅动机构的数量为两个，两个搅动机构左右对称设置在收集斗内，所述搅拌机构位于连接管内。本发明通过设置搅拌机构，其中电机工作时能够带动固定圈旋转，固定圈能够带动齿条旋转移动，齿条旋转在齿牙的作用下能够控制滑块移动，当齿条不再与齿牙啮合时，第一弹簧能够拉动滑块移动，此时滑块能够前后移动并带动多个刮杆移动，刮杆移动能够将收集斗内壁附着的粉末刮下，同时刮杆能够带动搅动杆前后移动，从而能够对收集斗内结块的粉末打碎，避免粉末上料受到影响。

从锌置换渣硫酸浸出液中吸附分离镓的方法 691

 0

一种从锌置换渣硫酸浸出液中吸附分离镓的方法，所述的锌置换渣硫酸浸出液含Ga³⁺20～500mg/L、Fe³⁺1～10g/L、Zn²⁺10～25g/L、Cu²⁺1～15g/L、Cd²⁺1～5g/L和As³⁺10～100mg/L以及硫酸10～150g/L，其特征是步骤如下：1)将上述锌置换渣硫酸浸出液，按照流速1～10BV/h流经填充苯基磷酸酯功能基聚苯乙烯树脂的树脂柱，收集流出液，当流出液中镓浓度为进口的0.1～3％时停止；2)用0.25～1BV 200～400g/L的硫酸溶液，按照流速1～4BV/h流经完成吸附的树脂柱，收集流出液，得到硫酸镓解吸液；3)用2～4BV 4～8mol/L的盐酸溶液，按照流速1～4BV/h流经硫酸解吸后的树脂柱，得到硫酸铁解吸液，并完成树脂再生；4)再生后的树脂返回步骤1)使用。本发明方法可从锌置换渣硫酸浸出液中高效吸附分离镓，工艺简单且镓收率高。

微生物重金属沉淀剂及其制备方法 774

 0

本发明公开了一种微生物重金属沉淀剂及其制备方法。包括污泥调理,摇瓶培养,种子罐发酵,发酵罐发酵和发酵液后处理,得到微生物重金属吸附剂液体产品。本发明不仅处置了污泥,而且可获得附加值较高的微生物重金属沉淀剂,从而降低了污泥处理处置成本。为城市污泥提供了一条崭新资源化处置途径,也降低了微生物重金属沉淀剂的生产成本。本发明的微生物重金属沉淀剂能降低蚀刻废液中铜离子的含量,能用于处理蚀刻废液,应用前景广阔。

多孔椰壳炭石墨化方法 766

 0

本发明属于碳质材料应用技术领域，具体涉及一种多孔椰壳炭石墨化方法。先将多孔椰壳炭粉碎过筛，多孔椰壳炭粉与KHCO3、NaHCO3、NH4HCO3中的至少一种按比例混合，在N2气氛条件下，置于石墨化炉中，程序升温到1000‑1100℃，保温1～2小时；降温至室温，将所得石墨化产物先后用稀盐酸和去离子水洗涤，干燥获得多孔椰壳炭石墨化产物。本发明利用林产品废弃物椰壳，资源丰富，成本低，生产工艺安全环保，尤其是对高温设备腐蚀少，制备效率高，所得多孔椰壳炭石墨化产物为少层石墨烯或氧化石墨烯。

废弃电路板冶炼烟灰综合回收方法 590

 0

本发明属于固废处理技术领域，具体公开了一种废弃电路板冶炼烟灰综合回收方法。该回收方法首先向冶炼烟灰中加碱进行加压浸出，将烟灰中的金属溴盐和氯盐转化为氢氧化物沉淀，而溴和氯则分别转化为可溶的NaBr和NaCl，实现溴、氯与有价金属的分离，之后滤液经蒸发结晶得到粗盐产品，对滤渣还原焙烧，通过挥发对渣中的锌回收，得到较高纯度的氧化锌产品，之后焙砂进一步升温熔炼，得到金属锭和无害还原渣。本发明提供的废弃电路板冶炼烟灰综合回收方法能对废弃电路板冶炼烟灰中溴、氯及有价金属进行有效回收。

废弃电器电子产品回收处理系统 670

 0

本发明公开了一种废弃电器电子产品回收处理系统，其特征在于，包括控制系统以及由控制系统控制的破碎系统、分选系统、集尘系统、废气收集系统以及引风机，所述破碎系统包括敲击破碎机，所述分选系统包括风选机以及塑料金属分选装置，所述敲击破碎机、风选机以及塑料金属分选装置通过输送装置依次连接构成塑料和金属分选生产线，所述敲击破碎机和风选机的出风口分别与集尘系统连接，收集整个处理系统的轻质物料和粉尘，所述的集尘系统的出风口与废气收集系统连接，而所述引风机与废气收集系统连接，使敲击破碎机、风选机、集尘系统及废气收集系统处于负压状态。该系统可分别适用于冰箱和线路板等多种废旧电器的破碎分选处理。

工业废渣综合利用、稳定化、固化处理电镀污泥的方法 739

 0

本发明公开一种工业废渣综合利用、稳定化、固化处理电镀污泥的方法,该方法包括以下次序的工艺步骤:①将碱性工业废渣、电镀污泥和水按比例混合,均匀搅拌成pH值为7.5～9的混合污泥;②在混合污泥中加入固化剂、稳定剂和水搅拌均匀;③将搅拌后的混合物制模,并固化成砌块;④对砌块进行养护;⑤风干。本发明以废治废,利用工业废渣处理电镀污泥,可大大减少处理费用。同时,通过本发明制得的砌筑模块成品,生物毒性试验效果良好,符合国家环保标准要求,物理性能符合国家建材二级标准。

去除废水中铀、钍和铊的方法 869

 0

本发明提供了一种去除废水中铀、钍和铊的方法。该方法向废水中加入过硫酸盐，混合均匀后，加入磁性树脂进行反应，再调节废水的pH并静置处理。本发明的方法，采用廉价易得的强氧化剂过硫酸钠，经磁性树脂活化后，产生氧化性很强的硫酸根自由基和羟基自由基，相比常用的强氧化剂如Cl₂、ClO₂、ClO^‑等具有更强的氧化能力，能将大分子有机物分解为小分子有机物或矿化为CO₂和H₂O等无机物。该方法中，采用NDMP磁性树脂，一方面起到活化过硫酸盐的作用，另一方面，树脂本身为强碱性阴离子树脂，能够吸附铀、铊等配阴离子，使用的试剂量较少，无需大量添加。此外，该方法较为经济且去除率高，对于铀和钍的去除率达到99％以上，对于铊的去除率达到98％以上。

废杂铜电积制备高纯铜的方法 776

 0

一种废杂铜电积制备高纯铜的方法，其特征是将废杂铜置于含铜量的CuCl2-NH3-NH4Cl溶液中，溶出，过滤得到滤液；加入萃取剂kelex100、异辛醇、磺化煤油和协萃剂P204萃取；用NH3-NH4Cl溶液调整萃余液的铜含量；在萃余液中加入HEDP或乙二胺作为电解液，在电流密度220~250A/m2，槽电压1.9~2.2V下，阴离子交换膜为隔膜电积24h，在阴极板上得到电积铜。本发明的废杂铜电积制备方法采用弱碱性体系，环境友好，能够获得沉积均匀致密、表面平整的高纯阴极铜。本发明的方法实现了废杂铜高效溶解、绿色再生、节能环保。在本方法可制备4N以上的高纯铜，不受废杂铜原料中铜含量的限制，适用于各种类型的废杂铜料的再生。

基于直接接触式微孔曝气强化的膜吸收脱氨方法及系统 665

 0

本发明涉及废水处理技术领域，特别涉及一种基于直接接触式微孔曝气强化的膜吸收脱氨系统及方法。本发明直接接触式曝气强化膜吸收脱氨过程既可以通过曝气降低膜表面污染沉积，降低因膜污染导致的膜润湿和亲水化问题，减少膜组件的清洗频率；其次，又可以通过曝气气提形成气液两相流，能有效降低传质过程阻力，提高废水中氨的挥发速率以及氨的跨膜速度，提高脱氨效率。该方法无论在投资成本还是运行成本方面均具有极大优势，是一种节能降耗、资源可持续发展的新型废水脱氨及氨回收技术。

废线路板金属富集体回收制备再生铜合金的方法 988

 0

本发明公开了一种废线路板金属富集体回收制备再生铜合金的方法。该方法包括以下步骤：（1）除铁：磁选去除铁磁性物质；（2）破碎、摇床分选：对除铁之后的物料进行破碎，再摇床分选去除树脂等非金属，得到金属品位更高的金属富集体；（3）球磨、筛分除杂：去除高品位金属富集体中混杂的脆性陶瓷颗粒；（4）高能球磨细化：细化金属颗粒至粉末冶金级别；（5）材料化应用：对再生金属粉末进行粉末冶金加工，制备得到再生铜合金。本发明利用机械物理法回收废线路板中的有价金属资源，并直接进行材料化应用。该方法工艺流程短、成本低、污染小，具有良好的应用前景。

铬渣的综合处理方法 615

 0

本发明属于重金属污染处理技术领域，公开了一种铬渣的综合处理方法。将铬渣依次经粗碎、粉磨、筛分后，与水相加入到浆化设备中进行超声浆化，得到的浆料通过配有外加磁场的沉砂池，池底的沉渣收集备用，沉砂的浆液加酸消解，得到消解后的铬液和未溶的固体残渣；将沉渣与水相加入到压力设备中，通入CO2分压至0.1～1MPa，超声条件下进行碳酸化反应处理，过滤，得滤渣和滤液，滤渣用水洗涤，压滤后得脱毒渣。本发明利用充分的破碎粉磨和超声波的强化分散，在磁场的磁化作用下将原渣物相充分分离再分别处理，再利用超声波强化碳酸化反应，可达到降低后续固相处理负担、提高工艺整体处理效率的效果。

再生型锂离子正极材料及其制备方法 758

 0

本发明公开了一种再生型锂离子正极材料及其制备方法。制备步骤包括：1)将废旧锂离子电池正极极片，浸泡于有机溶液中，搅拌，收集沉淀物；2)将沉淀物煅烧，后酸浸处理，得浸出液，萃取，得萃取液；3)在萃取液中加入镍、锰和钴盐，调整溶液中Ni2+、Mn2+和Co2+的摩尔比，得调整液；4)在调整液中加入沉淀剂，共沉淀，得再生前驱体；5)将再生前驱体与锂源混合，后煅烧，得再生型锂离子正极材料；其中，步骤4)中共沉淀至含有炭材料的分散液中。该再生型锂离子材料具有更好的电化学性能，该制备方法无需增加新的设备及改变回收技术路线，简单易行。

从废旧手机电子元器件中回收金（Au）的方法 787

 0

本发明公开了一种从废旧手机电子元器件中回收金（Au）的方法，包括步骤：（1）将废旧手机电子元件进行机械破碎，破碎至100目以上；（2）实现非金属物料和含Pd的金属物料的分离，并将金属物料研磨至100目以上；（3）含金属Au粉末置于带有控温、机械搅拌含HCl?CuCl2?NaClO反应器中，进行Au的浸取，获得含Au溶液；（4）含Au溶液采用DBC?磺化煤油体系，进行Au的萃取，获得含富集Au的有机溶液；（5）含Au的有机溶液采用草酸还原Au，得到海绵金。本发明具有高效环保、工艺适应性强、资源综合利用率高、应用前景广阔等特点，解决强酸酸化回收的污染问题，可创造显著的经济、环境及社会效益。

从废弃塑封IC分离出金属并从中提金的资源化方法 885

 0

本发明公开了一种从废弃塑封IC分离出金属并从中提金的资源化方法，本发明采取机械破碎将废弃塑封IC粉碎；破碎所得的混合粉料进行物理分选；获得含树脂硅微粉和以铜为主的金属粉料；在双氧水的氧化作用下通过硫酸溶解掉金属粉中的绝大部分非金成分，进一步用硝酸溶解其它非金组分，获得富金残渣；再利用混酸溶解富金残渣中的金，获得含金溶液；对含金溶液进行置换沉淀处理，获得海绵状金粉；最后提纯海绵金粉获得金锭；本发明具有原料来源广泛、工艺流程清晰、工艺技术可靠、挥发性硝酸用量少、环境污染轻、资源综合利用率高、投资灵活、容易量产等特点，为各类废弃塑封IC卡板处理单位带来经济效益，同时也将创造显著的环境、社会效益。

从稀土磷酸盐矿物的硫酸浸出液中萃取稀土的方法 1038

 0

一种从稀土磷酸盐矿物的硫酸浸出液中萃取稀土的方法，所述的硫酸浸出液含稀土离子20~100 mg/L、硫酸浓度10~100g/L、PO43—2~10g/L，主要杂质离子包括Fe3+、Al3+、Mg2+、Ca2+和Mn2+，且各杂质离子浓度均≤10g/L。其特征是步骤如下：按体积比，萃取有机相由5~40%苯基磷酸酯、5~20%磷酸三酯、2.5~20%癸醇和20~87.5%磺化煤油配制而成，将上述萃取有机相与硫酸浸出液按照萃取相比（O/A）1~3 : 1进行1~3级萃取，萃取5~20min，得到负载稀土有机相和除稀土后的萃余液水相，实现稀土的萃取。本发明方法实现稀土磷酸盐矿物的硫酸浸出液中高效萃取稀土，工艺简单且稀土萃取率高。
