全部
▼
热搜：
661
0

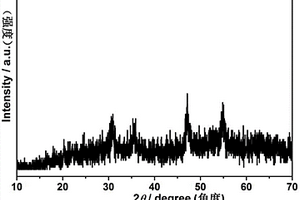

一种锂铝共掺杂的镍锌铁氧体陶瓷材料的制备方法，属于磁、电功能材料技术领域，目的在于提供一种利用溶胶‑凝胶法制备具有良好软磁和介电特性的锂铝共掺杂镍锌铁氧体陶瓷材料。以硝酸镍、硝酸锌、硝酸铁、硝酸锂和硝酸铝为原料，溶剂采用去离子水，按照化学元素摩尔比称取原料，配置成溶胶，水浴下排除有机物，得到前驱体粉末；量取镍锌铁氧体前驱体粉末，研磨，过筛、粘合造粒，制成厚度约1 mm，直径10 mm的陶瓷坯体，将坯体置于烧结炉中进行烧结、保温，获得同时具有高介电性和磁性的镍锌铁氧体陶瓷材料。本发明所用方法工艺简单，易于工业化生产，制备的陶瓷样品致密度高、颗粒均匀性好，磁、电性能优良。
782
0
本发明公开了一种对甲苯磺酰氧基取代低聚乙二醇丙酸叔丁酯的制备方法，属于有机合成和功能材料领域。整个过程包括五步反应：低聚乙二醇的保护、聚合度增加、迈克尔反应/烷基化反应、脱三苯甲基保护基、酯化反应。该合成方法操作简单，合成成本低廉，反应条件温和，易于大规模生产，收率高，并且在合成步骤中不涉及到金属催化剂的使用。
本发明公开了一种核壳结构的球形四氧化三铁‑二氧化铈复合电极材料及其制备方法，属于功能材料制备技术领域。该方法以硝酸铁和硝酸铈为原料，异丙醇和多羟基醇为溶剂，通过溶剂热法制备出核壳结构的球形铁‑铈前驱体化合物，该前驱体化合物在氩气氛围下，经过高温煅烧，即可制备出核壳结构的球形四氧化三铁‑二氧化铈复合电极材料。制备的四氧化三铁‑二氧化铈复合电极材料是纳米颗粒组装而成的具有核壳结构的球形，该球形结构的直径大小约为1.0μm，比表面积高达82.6 m2 g‑1。当核壳结构的球形四氧化三铁‑二氧化铈作为电极材料应用在超级电容器中时，具有较好的电化学能量存储性能。在电流密度为2.0、4.0、6.0、10和20 A g‑1时，其电容量为860、756、636、519.2和396.7 F g‑1。在6.0 A g‑1下，经过5000次充放电循环后，其电容量仍可达到603.2 F g‑1。该方法易操作实施、成本低、产率高、重现性好。
975
0
本发明公开了一种空心椭球形镍锰二元硫化物的制备方法，属于功能材料制备技术领域。该方法首先以聚合物为表面活性剂，以无水乙醇为反应溶剂，采用化学沉淀法制备出实心椭球形镍锰二元前驱体化合物；然后在溶剂热条件下，将实心椭球形镍锰二元前驱体化合物进一步处理，进而获得空心椭球形镍锰二元硫化物。该方法简单易行、产率高、成本低，重现性好，制备的空心椭球形镍锰二元硫化物形貌规则均一，空心椭球的长度大约为660纳米，球壳厚度大约为55纳米，球壳由许多粒径约为20‑50纳米的颗粒组成且表面粗糙不平。

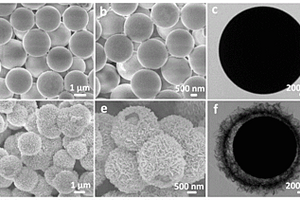

本发明公开了一种核壳镍‑钴‑锰三元硫化物空心球复合电极材料及其制备方法，属于功能材料制备技术领域。该方法以异丙醇和多羟基醇为混合溶剂，通过溶剂热法制备实心球形的镍‑钴‑锰前驱体化合物；然后经过硫化反应，实心球形的镍‑钴‑锰前驱体化合物转化为核壳镍‑钴‑锰三元硫化物空心球材料。该方法制备的核壳镍‑钴‑锰三元硫化物空心球材料形貌规则均匀，具有大的比表面积，利于离子和电子传输扩散，提高了电解液与电极材料的有效接触面积，为电化学氧化还原反应提供诸多的活性位点，同时核壳空心结构可有效地缓解充放电过程中电极材料的体积膨胀，进而提升材料的电化学性能。将其作为电极材料应用在超级电容器中有较好的电化学能量存储性能。

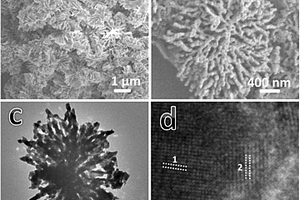

本发明公开了一种花状多级结构的双壳层镍‑钴‑锰‑铈四元氧化物复合电极材料及其制备方法，属于功能材料制备技术领域。该方法以硝酸镍、硝酸钴、硝酸锰和硝酸铈为原料，异丙醇和多羟基醇为溶剂，通过溶剂热法制备出实心球形镍‑钴‑锰‑铈前驱体化合物，该前驱体化合物在水和碱性有机溶剂下经过刻蚀，得到花状多级结构的核壳前驱体化合物，将其经过高温煅烧，即可制备出花状多级结构的双壳层镍‑钴‑锰‑铈四元氧化物复合电极材料。制备的花状多级结构的双壳层镍‑钴‑锰‑铈四元氧化物比表面积高达276 m2 g‑1，将其作为电极材料应用在超级电容器中时，具有较好的电化学能量存储性能。在电流密度为4.0、6.0、8.0、10、15和25 A g‑1时，其电容量为2126.7、1827、1612、15061317和821 F g‑1。在15 A g‑1下，经过10000次充放电循环后，其电容量仍可达到1131.4 F g‑1。该方法易操作实施、成本低、产率高、重现性好。
642
0
本发明公开了一种马来酰亚胺‑酰胺‑低聚乙二醇‑丙酸的合成方法，属于有机功能材料领域。整个过程包括四步反应：叠氮钠与对甲苯磺酸酯‑低聚乙二醇‑丙酸叔丁酯的分子间亲核取代反应、Staudinger还原反应、胺基与羧酸缩合反应和酸性条件下酯水解反应。该制备方法合成路线短，操作简单方便，合成成本低廉，此外，在该合成路线中不涉及到高温、高压和贵金属催化剂的使用，适合工业化生产。
本发明公开了一种核‑壳空心结构ZnCo2S4纳米球电极材料及其制备方法，属于功能材料制备技术领域。本发明以硝酸锌、硝酸钴为原料，甘油、异丙醇为溶剂，首先采用溶剂热法制备出实心球形Zn‑Co醇盐前驱体，然后该前驱体在硫代乙酰胺的乙醇溶液中经过硫化，得到核‑壳空心结构ZnCo2S4纳米球电极材料。其比表面积高达117.3 m2 g‑1,该电极材料应用于超级电容器中时，在电流密度为2.0 A g‑1，其电容量高达1045.3 F g‑1，在6.0 A g‑1下，经过5000次连续充放电循环后，电容量仍保持95.5%，这表明该核‑壳空心结构ZnCo2S4纳米球电极材料具有良好的储电特性。
本发明公开了一种氮掺杂氧化锌/碳中空多面体光电化学传感材料及其制备方法，属于功能材料制备技术领域。该方法以硝酸锌、1‑甲基咪唑和2‑甲基咪唑为原料，甲醇为溶剂，首先采用共沉淀法制备出多面体锌基‑沸石咪唑类骨架材料，然后该材料在氮气氛围下经过高温煅烧，制备出氮掺杂氧化锌/碳中空多面体光电化学传感材料。氮掺杂氧化锌/碳中空多面体材料是由纳米颗粒组装而成，其大小约为1.0μm，表面粗糙，比表面积高达534.1 m2 g‑1。该材料应用在光电化学传感器中检测谷胱甘肽分子，展现出较宽的检测线性范围(10‑1200μM)、检出限值(8.0μM)和抗干扰能力。该发明方法简单易操作实施、成本低、产率高、重现性好。
1005
0

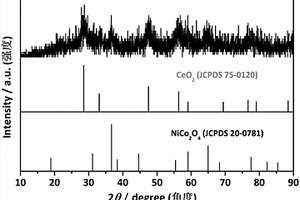

本发明公开了一种多级结构的球形钴酸镍‑二氧化铈复合电极材料及其制备方法，属于功能材料制备技术领域。该方法以醋酸镍和醋酸钴为原料，异丙醇和1,3‑丙二醇为溶剂，通过溶剂热法制备出多级结构的球形镍‑钴氢氧化物；然后以硝酸铈和镍‑钴氢氧化物为原料，乙醇为溶剂，运用溶剂热法，通过离子交换制备出镍‑钴‑铈氢氧化物；在空气氛围下，经过高温煅烧后，即可制备出多级结构的球形钴酸镍‑二氧化铈复合电极材料。制备的钴酸镍‑二氧化铈复合电极材料是纳米片组装而成的具有多级结构的球形，该球形结构的直径大小约为1.0μm，比表面积高达113.02 m2 g‑1。将其作为电极材料应用在超级电容器中时，具有较好的电化学能量存储性能。
本发明公开了一种钠掺杂“蝴蝶结”状焦磷酸镍‑钴复合电极材料及其制备方法，属于功能材料制备技术领域。该方法以硝酸钴、硝酸镍、酒石酸钠和磷酸铵为原料，蒸馏水为溶剂，采用水热法制备出“蝴蝶结”状前驱体化合物，该前驱体化合物在空气氛围下经过高温煅烧，即可制备出钠掺杂“蝴蝶结”状焦磷酸镍‑钴复合电极材料。制备的钠掺杂“蝴蝶结”状焦磷酸镍‑钴复合电极材料是由纳米颗粒组装而成，其表面粗糙、疏松多孔。在4.0Ag‑1下经过2000次往复充放电循环后，其电容量仍可达到初始值的98.9%。该发明方法易操作实施、成本低、产率高、重现性好。

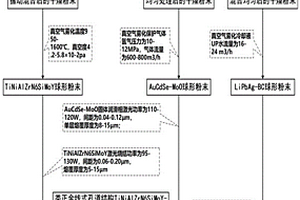

本发明公开一种以LiPbAg‑BC为调控剂具有自润滑特性与润滑自调控功能材料的制备方法：以TiNiAlZrNbSiMoY为基体材料，AuCdSe‑MoO为固体润滑相，LiPbAg‑BC为调控剂，利用超高温高压气体喷射技术制备TiNiAlZrNbSiMoY与AuCdSe‑MoO球形结构粉末，借助金属激光烧结成型技术制备具有微孔流道结构TiNiAlZrNbSiMoY‑AuCdSe‑MoO自润滑材料，利用真空压力熔渗调控剂于微孔流道，本发明所制备自润滑复合材料组织结构致密、纯度高，拥有优异的摩擦学性能与润滑调控功能，可以应用于航空、航天等工业领域，实现对极端工况下摩擦部件良好的润滑功能。
中冶有色为您提供最新的贵州黔西南布依族苗族自治州有色金属功能材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2024年05月24日 ~ 26日
2024年05月24日 ~ 26日
2024年05月31日 ~ 06月02日
2024年06月14日 ~ 16日
2024年11月01日 ~ 04日
