江苏南京有色金属复合材料技术理论与应用

一类聚氯乙烯复合材料的配方 940

 0

在聚氯乙烯复合材料的配方中，用(RCOO)aM (OX)b〔其中R为烃基；M为金属元素；X为磷酰基或 磺酰基〕代替常用的单烷氧型钛酸酯偶联剂，有良好 的物料间的相容性和流变性。此种偶联剂对无机填 料的种类和含水量无特殊要求，且成本低。复合材料 成型后其拉伸强度与伸长率都不低于用ND-102偶 联剂的复合材料。

电磁屏蔽橡胶复合材料及其制备方法 790

 0

本发明提供一种具有良好电磁屏蔽性能的橡胶复合材料及其制备方法,该材料具有成本低,电磁屏蔽性能高的特点。该复合材料在橡胶基体中均匀分布着镁合金粒和涂覆有聚苯胺层的铁氧体复合颗粒,铁氧体复合颗粒和镁合金粒的体积比为1～4∶1,铁氧体复合颗粒和镁合金粒在复合材料中的体积百分比为20～60%;铁氧体复合颗粒由有机外层和内核构成,有机外层为聚苯胺,内核为铁氧体,有机外层厚为2～10ΜM,铁氧体为氧化铁和锶铁氧体的混合物,铁氧体的尺寸为2～5MM,氧化铁和锶铁氧体的体积比为1∶9～2∶8;镁合金粒的成分为:2～12%AL,1～5%ZN,0.05～0.5%CU,0.01～0.05%SN,余量为MG,镁合金粒的尺寸为2～5MM。

超硬多元硼化物颗粒增强铝基复合材料及其制备方法 927

 0

本发明公开一种超硬多元硼化物颗粒增强铝基复合材料及其制备方法。包括如下步骤：(1)：称取原料：按比例称取工业纯铝，Hf、Ta、Zr、Nb、Ti单质块体，铝‑硼二元中间合金；(2)：熔炼：将称取的工业纯铝和Hf、Ta、Zr、Nb、Ti单质块体按照熔点由低到高的顺序放入真空电弧炉的水冷铜坩埚中，熔炼得到铝合金锭；将铝合金锭和铝‑硼二元中间合金置于同一坩埚中，熔炼得到(Hf_0.2Ta_0.2Zr_0.2Nb_0.2Ti_0.2)B₂多元硼化物颗粒增强铝基复合材料。本发明使用真空电弧熔炼方式，利用高温下过渡金属颗粒与铝熔体中的硼元素直接发生原位的化学反应形成多元硼化物颗粒；另外具有微观结构和成分设计的灵活性，可以快速制备出一系列不同组分的过渡族金属多元硼化物颗粒增强铝基复合材料。

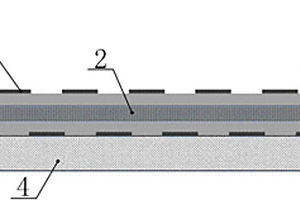

连续纤维增强热塑性复合材料结构及其制备方法 904

 0

本发明公开了一种连续纤维增强热塑性复合材料结构及其制备方法，该复合材料结构至少包含轻质中间层，位于所述轻质中间层的上、下方分别设有连续纤维增强热塑性复合材料层。制备上述复合材料结构的方法，包括以下步骤：(A)定制连续纤维增强热塑性复合材料板材和轻质中间层半成品，并放置于传送机构上，送入加热装置内进行加热处理；(B)加热处理后传送至成型模具内进行压制成型。本发明对比短纤维增强复合材料，具有更优异的力学性能，对比全金属零件，重量减重40％左右；成本低于或持平原金属和短纤维增强塑料件；相较于金属件，大大减少零件数量；相较于金属和短纤维增强塑料件，模具费用大大降低；可用于汽车白车身结构件上。

含细菌纤维素的多功能橡胶复合材料及其制备方法 939

 0

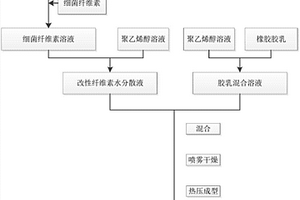

本发明公开了一种含细菌纤维素的多功能橡胶复合材料及其制备方法，采用溶解‑再生工艺，在聚乙烯醇/橡胶复合材料中重构完整的细菌纤维素三维网络结构，从而一方面使得三维网络结构的细菌纤维素能够很好的补强复合材料，另一方面，利用三维网络中的氢键效果，实现了复合材料的水响应特性；该复合材料中的聚乙烯醇起到了相容剂和塑料相作用，避免了橡胶的热硫化，得到了回收效果好的水响应性功能橡胶复合材料。

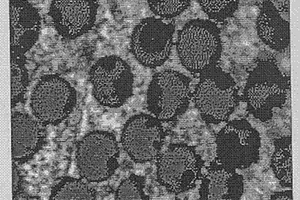

负载银的Z型异质结g-C₃N₄@Bi₄O₇纳米复合材料及其制备方法 975

 0

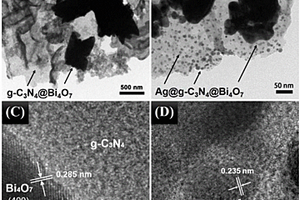

本发明公开了一种负载银的Z型异质结g‑C₃N₄@Bi₄O₇纳米复合材料及其制备方法，该纳米复合材料为g‑C₃N₄、Bi₄O₇、银纳米颗粒组成的三元复合材料，其中，g‑C₃N₄具有片层状结构，银纳米颗粒均匀分散在g‑C₃N₄的片层上，g‑C₃N₄与Bi₄O₇构建成Z型异质结结构，且具有明显界面；所述纳米复合材料中，银纳米颗粒的含量为1～10wt％，Bi₄O₇的含量为10～80wt％，银纳米颗粒和Bi₄O₇晶化良好。本发明采用多次热处理结合光沉积的方法，制备得到一种负载银的Z型异质结g‑C₃N₄@Bi₄O₇纳米复合材料。该纳米复合材料各组分含量可调，且可调范围大，可见光还原金属铬离子效能良好。

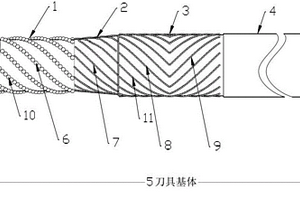

用于铣削纤维增强复合材料的刀具 965

 0

本发明实施例公开了一种用于铣削纤维增强复合材料的刀具，涉及刀具设计和应用技术领域，能够提高纤维增强复合材料的加工的效率，并降低了刀具的磨损速度。本发明包括：钻孔加工部分1、扩孔成型部分2、磨削加工部分3、刀柄4和刀具基体5；从刀尖开始至刀柄4依次为钻孔加工部分1、扩孔成型部分2、磨削加工部分3和刀柄4；钻孔加工部分切削刃6采用的磨粒的粒度，大于扩孔成型部分切削刃7和磨削加工部分3采用的磨粒的粒度。钻孔加工部分切削刃6采用的磨粒的排布间距，大于扩孔成型部分切削刃7和磨削加工部分3采用的磨粒的排布间距。本发明适用于纤维增强复合材料的一次成型的铣削加工过程。

拉挤成型的木质芯材复合材料型材 917

 0

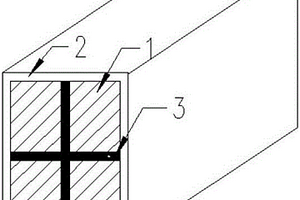

本发明公开了一种拉挤成型的木质芯材复合材料型材，该型材可以作为梁或作为柱，型材的形状可以为矩形、圆形或六边形；该型材包括复合材料外壳和木质芯材，所述复合材料外壳采用的纤维和树脂固化而成，木质芯材设置在复合材料外壳内部，木质芯材包括以下几种形式：所述木质芯材的中心开设有孔洞；所述木质芯材分为多个小块，各个小块中间留有十字形空隙，该空隙填充有十字形的软质泡沫；所述木质芯材四周的边上开设有孔洞，该孔洞填充有软质泡沫；所述木质芯材内设有自攻螺丝，自攻螺丝沿长度方向在复合材料型材顶面分两排打入。本发明通过改变内部木芯的形式，减少木芯干缩湿胀引起复合材料外壳的开裂，以实现工程领域的批量应用。

钛酸钡/钛酸锶叠层复合材料的制备方法 699

 0

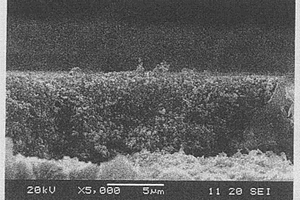

本发明涉及一种使用电泳沉积技术在水溶液中制备钛酸钡/钛酸锶叠层复合材料的方法;其具体步骤为:分别在两个容器中分别配制钛酸钡和钛酸锶水溶液悬浮液,分散后调节溶液PH;使用石墨电极作阴极和阳极,用直流电源来提供电压;将电极放入钛酸钡悬浮液中,通过调节电压、沉积时间在阴极得到钛酸钡膜,将所得的膜在室温下自然干燥;再将带有膜的电极置于钛酸锶悬浮液中,在阴极得到钛酸锶膜,将所得的膜在室温下自然干燥;重复上述步骤即可制得钛酸钡/钛酸锶叠层复合材料。本发明所制得的复合材料,具有层数可调、膜厚可调等优点;而且使用该方法过程简单,不使用有机溶剂使得生产成本降低,适合工业化生产。

轻型金属基复合材料电缆芯及制备方法 1393

 0

一种轻型金属基复合材料电缆芯,其特征在于该电缆芯由镁合金基体和连续碳纤维组成,连续碳纤维是以聚丙烯腈为原料的强度为5000～5500MPA的连续碳纤维,碳纤维均匀平行分布在镁合金基体中,碳纤维在电缆芯中所占的体积分数为10～70%,镁合金基体的组成元素的质量百分比为:5%

泡沫填充双层纺织点阵夹层复合材料及其制备方法 954

 0

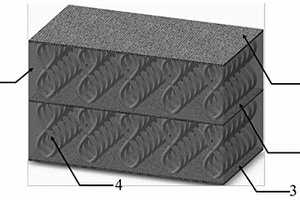

本发明公开了一种泡沫填充双层纺织点阵夹层复合材料及其制备方法，属于复合材料技术领域，本发明复合材料包括三层面板、两层点阵芯层和聚氨酯泡沫，所述芯层在经向和纬向呈现不同的点阵周期结构形式，故所述双层纺织点阵夹层复合材料包括经向‑经向和经向‑纬向两种芯层组合方式；所述制备方法包括：通过真空导流灌注环氧树脂制备单层纺织点阵夹层复合材料；通过热压工艺对所述双夹层预制体进行共固化成型；将聚氨酯泡沫填充进固化后的双夹层预制体点阵芯层空隙。本发明复合材料有效克服了传统夹层复合材料抗冲击性能差、易分层的缺点，同时解决了单层纺织点阵夹层复合材料稳定性差和芯层剪切刚度较低等问题。

多向碳纤维增强复合材料的直接穿透微波加热固化方法 1148

 0

一种多向碳纤维增强复合材料的直接穿透微波加热固化方法，其特征在于：通过在多向碳纤维增强复合材料零件的内部激励起垂直穿透微波对其进行直接加热固化。它针对多向铺层碳纤维增强复合材料无法微波加热固化的难题，发明一种采用垂直穿透微波（电场方向沿零件法线方向、传播方向在零件内部的微波）直接加热多向铺层碳纤维增强复合材料的方法。在多向碳纤维增强复合材料零件表面放置金属栅阵。谐振腔体内的微波在金属栅阵的作用下在复合材料零件内部激励起垂直穿透微波，直接穿透加热多向碳纤维增强树脂基复合材料，完成零件固化。本发明解决了多向碳纤维复合材料无法微波加热难题，为复材的微波加热固化技术的工业应用提供了理论基础与技术支撑。

中空复合板木塑复合材料的连续化成型装置及其应用 1068

 0

本发明公开了一种中空复合板木塑复合材料的连续化成型装置及其应用，连续化成型装置包括：中空复合板生产装置、木塑复合材料生产装置、复合模具、真空定型装置、第一牵引装置和切割装置；中空复合板生产装置包括：机架台和沿机架台顺序设置的下膜放卷装置、一次喷雾装置、第一制毡装置、中空布放卷装置、二次喷雾装置、第二制毡装置、上模放卷装置、定型装置、固化室和第二牵引装置；木塑复合材料生产装置包括顺次连接的双螺杆挤出机、过渡段、熔体泵和成型部，过渡段的长为8-12cm；中空复合板生产装置的第二牵引装置和木塑复合材料生产装置的成型部汇合在复合模具的进口，复合模具的出口依次与真空定型装置、第一牵引装置和切割装置连接。

磁性复合材料及制备方法 814

 0

本发明公开了一种磁性复合材料及制备方法，磁性复合材料由铁基磁粉末和SnO2‑TiO2纳米复合粉体烧结而成；铁基磁粉末基体的组分及质量百分比为：Nd 18‑22％、Ce 8‑12％、B 0.6‑1.1％、Sn 0.5‑0.9、Cu 0.2‑0.9％、Si 0.3‑0.8％、Ti 0.3‑0.7％、Nb 0.1‑0.4％、余量为Fe；SnO2‑TiO2纳米复合粉体中SnO2与TiO2的重量比为1：0.9‑1.3。本发明提供的磁性复合材料具有极高的磁性能，最大磁能积和矫顽力明显高于现有技术CN201610622952.6制备的钕铁硼材料。与对比实施例测量结果比较可以发现，本发明磁性复合材料的磁性能与各组分的质量百分比有关。

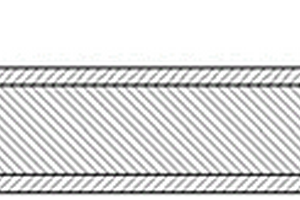

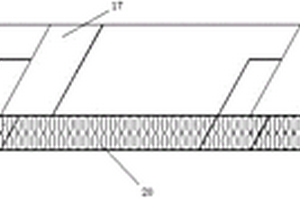

轻量化大尺寸中空复合材料及其制备方法 777

 0

本发明公开了一种轻量化大尺寸中空复合材料及其制备方法，轻量化大尺寸中空复合材料，包括第一中空织物和第二中空织物；制备时，将各织物按顺序搭接铺层，并用树脂将中空织物浸润并固化，既得。本发明采用特殊结构设计的中空织物复合材料搭接方式，纤维连续贯穿，保证了大尺寸复合材料在搭接处的力学性能；搭接面层结构的存在能够更好的实现中空织物搭接限位，保证搭接尺寸的精度及一致性；无需对复合材料搭接处进行面层补强，利于中空复合材料的轻量化；搭接设计可制备幅宽不受限制的大尺寸中空复合材料，且内部空腔完全连续；产品复合完成后无需二次加工或其它后处理，保证产品质量稳定性和生产效率；极大拓展了中空复合材料的应用领域；该发明制备过程操作简单，对复合设备无特殊要求，可连续化生产，生产效率高，成本低，适合批量化生产。

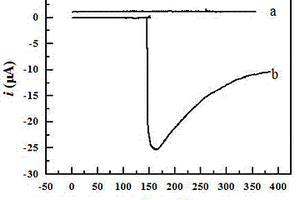

基于辣根过氧化物酶-凹土纳米复合材料的细胞内过氧化氢的检测方法 1141

 0

一种基于辣根过氧化物酶-凹土纳米复合材料的细胞内过氧化氢的检测方法,将辣根过氧化物酶吸附在纯化凹土表面,制备成辣根过氧化物酶-凹土纳米复合材料;利用滴涂法将该复合材料修饰到玻碳电极表面,构建成辣根过氧化物酶-凹土纳米复合材料生物传感器;以所述的传感器为工作电极,使用计时电流法检测细胞中H2O2。本发明所采用的生物传感器对过氧化氢有良好的电催化活性,能应用于细胞中H2O2的检测,且具有响应快、线性范围宽、检测限低及重现性好等优点,建立了检测细胞中H2O2的一种新的基于酶传感的电化学方法。

铜合金基海泡石氧化铁蛭石氧化铁钡复合材料及其制备方法 782

 0

本发明提供一种铜合金基海泡石氧化铁蛭石氧化铁钡复合材料及其制备方法,该复合材料吸波性能高,并且具有优越的阻尼性能。该制备方法工艺简单,生产成本低,适于工业化生产。该复合材料以铜合金为基体,在基体上分布着海泡石氧化铁复合物和蛭石氧化铁钡复合物;二种复合物占复合材料的体积百份比为40-50%;该铜合金基体的化学成分的重量百分含量:Al为3%～5%,Te为0.05%～0.1%,Co为0.05%-0.1%,Pr为0.005%-0.01%,其余为Cu。

耐腐蚀高塑性钛基复合材料及其制备方法 766

 0

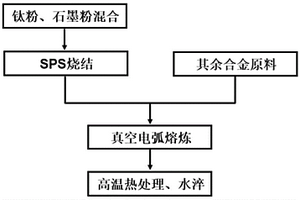

本发明涉及一种耐腐蚀高塑性钛基复合材料及其制备方法，所述复合材料的组份及重量百分比为：Nb：33～35wt％；Zr：6～8wt％；C：1.0～1.5wt％；余量为钛；复合材料中TiC颗粒的体积百分比为5.5～8.5Vol％。复合材料制备的具体步骤是：将钛粉和石墨粉在研钵中手动研磨至均匀，随后对复合粉末进行SPS烧结，获得烧结块；将片状烧结块与海绵钛、Nb、Zr原料按一定重量比在电弧炉中反复熔炼获得复合材料铸锭；将铸锭进行1300～1400℃×60～120min的高温热处理，随后淬水，使原位生成的TiC颗粒粒径明显细化，更均匀地分布在复合材料基体中。所得复合材料具有高耐蚀性、高塑性和高耐磨性，十分适合制作海洋工程、化工和核电等领域所需的抗蚀耐磨且需大塑性变形加工的高强部件。

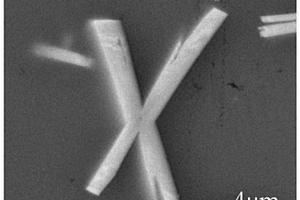

耐超高压直流用交联聚乙烯复合材料及其制备方法 1095

 0

本发明公开了一种耐超高压直流用交联聚乙烯复合材料及其制备方法，所述复合材料按重量份数由100份低密度聚乙烯、2份交联剂、0.005～0.03份硅烷偶联剂及0.5～3份纤维状氧化镁‑铝酸镁复合而成，其中纤维状氧化镁‑铝酸镁复合材料是通过静电纺丝技术得到的，该复合材料作为添加剂加入到交联聚乙烯中能有效提高复合材料的耐电压击穿能力。本发明所制备的交联聚乙烯复合材料中，在纤维状氧化镁‑铝酸镁复合材料含量为1phr时所表现出的耐超高压直流能力最强，达到了519kV/mm，与纯交联聚乙烯材料的369kV/mm相比提升了40.6％。

树脂基介孔纳米复合材料及其制备方法和应用 1131

 0

本发明公开了一种树脂基介孔纳米复合材料及其制备方法和应用，属于纳米复合材料合成技术与水处理应用领域。本发明将线型高分子聚合物与一定量的氯甲基聚苯乙烯或聚氯乙烯混合溶解后掺入纳米颗粒、通过“预混合?冷结晶致孔?交联胺化”等步骤制得树脂基介孔纳米复合材料。该纳米复合材料呈球形，孔径为5～40nm；比表面积为50～300m2/g，阴离子交换容量0.5～3.0mmol/g，纳米颗粒的质量分数为1～30％。本发明的复合材料具有孔结构丰富、结构稳定、合成过程易控制等特点，解决了纳米复合材料制备过程中孔道易堵塞、孔结构无序、纳米颗粒含量不易调控等不足，能有效地投入工程应用中。

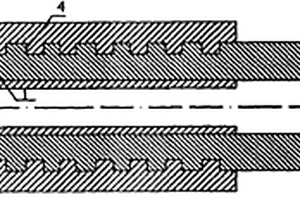

树脂基复合材料管连接装置 893

 0

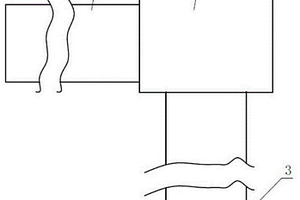

本实用新型涉及树脂基复合材料管连接装置。本实用新型结构是复合材料管外螺纹连接金属套筒,在复合材料管内插入外径与复合材料管内径相同的金属管,金属套筒、金属管均连接在复合材料管的一端端头处。本实用新型解决了以住复合材料传统连接方式胶结、螺栓连接与胶螺混合连接存在的结构整体的承载力不强、胶本身剪切强度较低、胶层剪切破坏等缺陷。本实用新型不仅可以进行复合材料构件的单向接长、多向连接外,而且可以直接在接头外金属套筒上进行焊接、切削等常规操作,可方便地制作成复合材料桁架单元之间的单双耳接头、复合材料空间桁架的球形接头、复合材料筋与索的锚具等,通过施加预紧力来提高连接处的极限承载力。

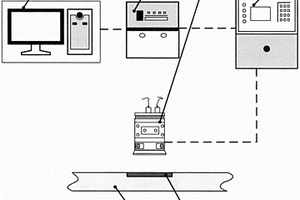

基于红外脉冲激光清理及紫外光固化快速原位修复复合材料的设备和方法 841

 0

本发明公开了一种基于红外脉冲激光清理及紫外光固化快速原位修复复合材料的设备和方法；具体包括计算机控制系统、监测与反馈系统、红外脉冲激光清理系统、紫外光固化系统。监测与反馈系统用于实时反馈脉冲激光清理复合材料损伤区的温度及深度，计算机系统根据监测与反馈系统反馈的信息对脉冲激光的参数进行调节；红外脉冲激光清理系统用于清理复合材料损伤区的杂质、开裂的树脂、碳纤维；紫外光固化系统用于固化复合材料损伤区所贴补的柔性预浸料。本发明中的集成设备体积小、重量轻、操作简单，易于实现在外场对复合材料损伤区域的原位修复，且脉冲激光清理过程快，紫外光固化时间短，整个过程高效快速，有效地提高的复合材料的修复质量。

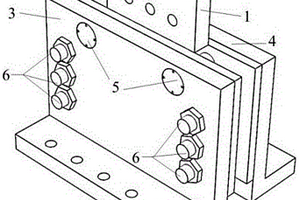

装配式铅-泡沫铝复合材料减振耗能墙装置 1021

 0

本发明公开了一种装配式铅‑泡沫铝复合材料减振耗能墙装置，属于建筑结构振动控制领域。此装置包括中间滑动金属板、前、后泡沫铝复合材料板、前钢板、后钢板、铅芯棒和对拉螺栓，其中，前泡沫铝复合材料板位于前钢板与中间滑动金属板之间，后泡沫铝复合材料板位于后钢板与中间滑动金属板之间，前钢板、前、后泡沫铝复合材料板以及后钢板通过对拉螺栓组合拉紧连接，从而使中间滑动金属板压紧于前、后泡沫铝复合材料板之间，铅芯棒两端分别嵌入前钢板和后钢板中，且铅芯棒与中间滑动金属板间隙配合。本发明的耗能墙装置具有多重耗能机制，构造简单，完全为装配式，安装和维修都较为方便，能为建筑结构的减振控制提供新手段。

应用于超级电容器的二氧化锰基复合材料的制备方法及其电化学性能测试方法 837

 0

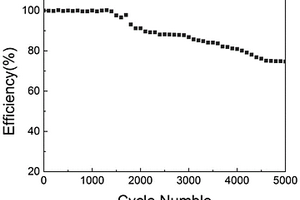

本发明公开了一种应用于超级电容器的二氧化锰基复合材料的制备方法，将片状碳化钛MXene与蒸馏水在烧杯中混合搅拌成悬浊液，并加入高锰酸钾溶液，密封、搅拌，制得二氧化锰基复合材料MnO₂/Ti₃C₂。将制备的二氧化锰基复合材料进行电化学性能测试，在5 mV/s的扫描速率下，拥有317.6F/g的高比电容，在2 A/g的电流密度下，具有332F/g的高比电容，具有较好的储能特性。在5000次充放电的条件下，电容器的效率保持在75%以上，说明具有较高的循环使用寿命。

纳米钛酸钡/聚氨酯弹性体复合材料的合成方法 711

 0

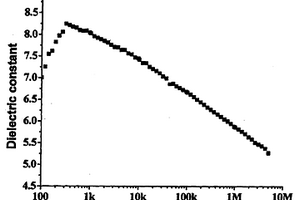

本发明公开了一种合成具电致伸缩性能纳米钛酸钡/聚氨酯弹性体复合材料的方法,该方法通过将纳米钛酸钡与溶剂、偶联机混合形成悬浊液,直接加入聚氨酯弹性体合成原料聚酯多元醇中,加入异氰酸酯和交联剂直接聚合,在高温下固化而得;本发明具有工艺简单,温度和压力条件要求不高,并且无需在反应后期测定反应物的游离NCO%值等优点,利用本发明的合成方法可制备得到具有较优介电性能和电致伸缩性能的纳米钛酸钡/聚氨酯弹性体复合材料,材料的电致伸缩性能和介电常数较普通聚氨酯弹性体有所提高,并且可调整复合材料的介电性能,响应时间缩短、高压下应变保持稳定、最大应变可以达到1%～3%。

树脂基复合材料固化过程的光纤实时监测方法及系统 765

 0

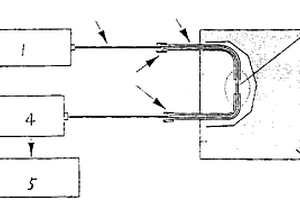

一种树脂基复合材料固化过程的光纤实时监测方法及系统属复合材料固化过程的实时监控技术。它是将去除包层的传感光纤直接埋入待测复合材料构件中,使光纤的传感区域与复合材料中的固化树脂形成界面,通过探测复合材料在固化过程中树脂的折射率和粘度的变化引起光纤中传输信号的变化来实现对复合材料的固化状态进行实时监测,本方法所涉及的实时监测系统由光源,传感光纤,光电检测系统和计算机处理系统四部分组成。

石墨烯负载纳米MnOOH复合材料的制备方法 1068

 0

本发明涉及一种石墨烯负载纳米MnOOH复合材料的制备方法,步骤如下:步骤一:将MnCl2·4H2O、氧化石墨与异丙醇混合配成溶液,超声均匀分散;步骤二:将KMnO4与水加入步骤一制备好的溶液中,搅拌均匀;步骤三:将步骤二中混合液在密封的情况下恒温反应一段时间得到黑色沉淀;步骤四:将反应得到的黑色沉淀离心、洗涤后加入乙二醇中,搅拌均匀;步骤五:将步骤四中混合液在密封的情况下恒温反应;步骤六:将步骤五中反应得到的产物离心、洗涤、干燥、研磨即得到石墨烯负载纳米MnOOH复合材料。本发明是一种操作简单的软化学方法,在温和条件下能够制备具有优异催化性能的石墨烯负载纳米MnOOH复合材料。

连续长纤维增强聚烯烃塑木复合材料及其制备方法 734

 0

本发明涉及一种塑木复合材料及其制备方法和共挤模具,是一种连续长纤维增强聚烯烃塑木复合材料及其制备方法,按重量百分比由以下组分组成:聚烯烃塑料20-80%,木纤维0-80%,矿物填充物0-80%,润滑剂0-10%,抗氧化剂0-5%,紫外线吸收剂0-5%,偶联剂0-10%,颜料0-10%,增强纤维0-30%;增强纤维为表面改性或未改性玻璃纤维、麻纤维或棕榈纤维;增强纤维沿聚烯烃塑木复合材料长度方向连续延伸,数量至少为一束。本发明使增强纤维连续延伸的分布在聚烯烃塑木型材中,当塑木型材在使用过程中受力时,连续延伸的纤维可以将局部受力迅速传递至型材整体,从而大幅提高塑木型材的强度和抗冲击性。

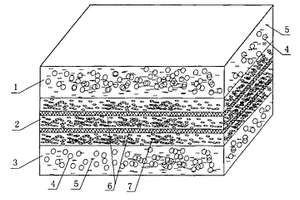

麻塑复合材料板材及其制备方法 688

 0

本发明一种麻塑复合材料板材及其制备方法涉及的是一种复合材料、环境友好材料及其制备方法,适用于制作交通领域如汽车、飞机等交通工具的货架板、门内板等,建筑领域的装饰板、栅栏、栏杆等,包装领域的托盘、货架等。麻塑复合材料板材由两层麻纤维改性塑料层、麻纤维布增强塑料层构成,在两层麻纤维改性塑料层之间模压有麻纤维布增强塑料层;麻纤维改性塑料层由改性塑料粒子、麻纤维、界面增容剂混合压延而成;麻纤维布增强塑料层由塑料粒子与若干层硅烷偶联剂处理过的麻纤维布模压而成。

限阈结构二硫化钼@碳基纳米笼复合材料及其制备方法和应用 696

 0

本发明涉及钠离子电池负极材料技术领域，提供了一种限阈结构二硫化钼@碳基纳米笼复合材料及其制备方法和应用。本发明的限阈结构二硫化钼@碳基纳米笼复合材料包括碳基纳米笼和二硫化钼纳米片，二硫化钼纳米片被限阈在碳基纳米笼的空腔内。本发明的复合材料利用碳基纳米笼的导电性，当复合材料应用于钠离子电池负极时，能够促进充放电过程中离子/电子的转移，提高二硫化钼纳米片的利用率，进而提高了复合材料的导电性和倍率性能。同时，本发明的复合材料将二硫化钼纳米片填充在碳基纳米笼的空腔内，可减少碳基纳米笼的体积膨胀、抑制活性材料二硫化钼纳米片的流失，使限阈结构二硫化钼@碳基纳米笼复合材料具有优异的倍率性能和长循环稳定性。
