上海上海有色金属复合材料技术理论与应用

层状石墨烯/金属氧化物纳米复合材料及其制备方法 760

 0

本发明涉及一种层状石墨烯/金属氧化物纳米复合材料及其制备方法。将层状石墨烯框架材料颗粒浸入金属盐溶液中并过滤得到包含金属盐溶液的湿态层状石墨烯框架材料颗粒；湿态层状石墨烯框架材料颗粒经沉淀并干燥或直接干燥获得层状石墨烯框架材料/金属氧化物前驱体复合物；层状石墨烯框架材料/金属氧化物前驱体复合物经煅烧得到层状石墨烯/金属氧化物纳米复合材料。与现有技术相比，本发明所涉及原材料价格低廉，反应条件温和，工艺简单。本发明所得层状石墨烯/金属氧化物纳米复合材料由周期性交替平行排列的单层石墨烯片和金属氧化物层构成，具有可调的结构和组成，可用于生物检测、化学催化、电化学储能、气体分离、废水处理、环境保护领域等多个领域。

阻燃增强半芳香族尼龙/液晶聚合物复合材料及其制备方法 1010

 0

本发明涉及高分子材料技术领域，涉及一种阻燃增强半芳香族尼龙/液晶聚合物复合材料及其制备方法。该阻燃增强半芳香族尼龙/液晶聚合物复合材料，由包括下述重量份数的原料制成：半芳香族尼龙50～70份、液晶聚合物10～20份、玻璃纤维20～45份、阻燃剂15～20份、相容剂5～10份、抗氧剂0.5～1份、润滑剂0.5～1份。本发明将液晶聚合物引入到玻璃纤维增强的阻燃半芳香族尼龙体系中，可以降低共混物熔体粘度，改进复合材料的流动性，提高了阻燃体系的稳定性、材料的综合性能以及成型加工性能，在电子电气、机械工程等领域有广泛的应用前景。

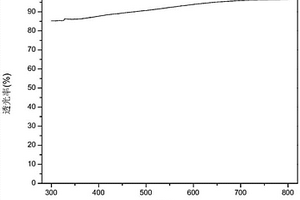

环氧树脂/硫化物纳米复合材料的制备方法 1072

 0

本发明公开了一种环氧树脂/硫化物纳米复合材料的制备方法。在体系中按一定比例加入金属有机硫化物前驱体、固化剂、环氧树脂、溶剂等，控制反应温度和时间，即可获得环氧树脂/硫化物纳米复合材料。本发明的制备方法目的在于合成同时具有金属原子和硫原子的金属有机硫化物作为前驱体，固化剂既充当前驱体的溶剂、配体和催化剂又作为环氧树脂的固化剂,步骤少，操作简单，反应条件温和，有利于工业化生产。制备得到的环氧树脂/硫化物纳米复合材料具有较高的折光率和较好的透明性，可广泛应用于光学领域。

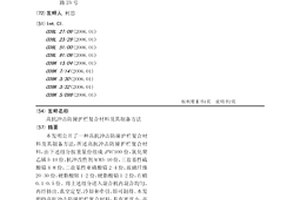

高抗冲击防撞护栏复合材料及其制备方法 750

 0

本发明公开了一种高抗冲击防撞护栏复合材料及其制备方法，所述高抗冲击防撞护栏复合材料，由下述组分按重量份组成：PVC100份，氯化聚乙烯5-10份，抗冲改性剂ACR5-10份，三盐基性硫酸铅4-8份，二盐基性亚磷酸铅2-4份，玻璃纤维20-30份，硬脂酸钡1-2份，硬脂酸铅1-2份，石蜡0.1-0.5份。将上述组分送入混合机内混合均匀，再经挤出、真空定型、冷却和牵引，即可制得。本发明的高抗冲击防撞护栏复合材料，具有密度小、高冲击强度的特性，可替代传统的金属或混凝土的高速公路防撞护栏。

钛酸锂介孔单晶纳米颗粒/还原氧化石墨烯复合材料及其制备方法和应用 948

 0

本发明公开了一种钛酸锂介孔单晶纳米颗粒/还原氧化石墨烯复合材料及其制备方法和应用，所述介孔单晶纳米颗粒直径为30～60nm，介孔孔径分布为2～8nm。制备方法如下：将钛源和氧化石墨烯分别分散在乙醇溶剂中后混合，然后加入少许的去离子水和乙醇的混合溶液，100℃下回流制备得二氧化钛/氧化石墨烯复合材料，然后利用水热法还原氧化石墨烯，再将其与锂源进行水热锂化反应，最后在氩气气氛下进行热处理，即可得到钛酸锂介孔单晶纳米颗粒/还原氧化石墨烯复合材料。所制备的钛酸锂介孔单晶纳米颗粒具有丰富的电化学活性位，还原氧化石墨烯的引入有利于提高钛酸锂的电子导电率，在电化学测试中表现出良好的性能，有望在锂离子电池领域获得广泛的应用。

散热性能优良的碳纤维增强热塑性树脂复合材料及制备方法 793

 0

本发明涉及散热性能优良的碳纤维增强热塑性树脂复合材料及制备方法，该复合材料由以下重量份的材料组成：聚碳酸酯100份，碳纤维10～80份，无机填料0～40份，偶联剂0.5～5份，抗氧剂0.2～1份以及润滑剂0～3份。制备时，将原料碳纤维和热塑性树脂基体聚碳酸酯充分干燥；按照配比称取各组分原料；将除碳纤维以外的各组分原料高速混合；所得混合物料加入双螺杆挤出机料斗，将碳纤维于挤出机加纤口加入，挤出造粒。与现有技术相比，本发明提供的复合材料刚性高、散热性能好，适用于制造薄壁化、轻量化的电子/电气产品的生产加工。并且制备工艺简单、挤出过程持续稳定，适合于工业连续化生产。

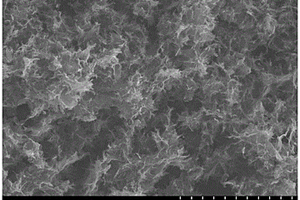

三维石墨烯/四氧化三钴复合材料及其制备方法和应用 829

 0

本发明公开一种三维石墨烯/四氧化三钴复合材料及制备方法，所述三维石墨烯/四氧化三钴复合材料由石墨烯和四氧化三钴组成，具有三维微米或三维纳米的多孔结构，四氧化三钴均匀的分布在石墨烯表面上。其制备方法即首先制备氧化石墨烯分散液、二价钴盐分散液，然后将氧化石墨烯分散液和二价钴盐分散液混合并超声分散均匀，所得氧化石墨烯/二价钴盐混合液油浴控温后离心、洗涤，再加入氧化石墨烯超声分散均匀，得到的氧化石墨烯/氢氧化钴混合液水热反应，得到的石墨烯/四氧化三钴水凝胶依次经预冻、冻干即得比容量高达748F/g，循环和倍率性能好的三维石墨烯/四氧化三钴复合材料。其制备方法简单可靠、成本低廉、环保。

纸复合材料与一种卫生制品 946

 0

本发明提供了一种纸复合材料，其包括依次叠加设置的纸层与无纺布层，且所述纸层与所述无纺布层通过结合纹固定。本申请还提供了一种卫生制品，包括面层、中间层与底层，所述面层、中间层或底层的材料包括上述方案所述的纸复合材料。本申请通过纸层与无纺布层的结合，使其结合点的干强度增加，因此阻抗纸的破裂或离解；同时所述纸复合材料的接触面为纸面，大大改善了舒适性与安全性。

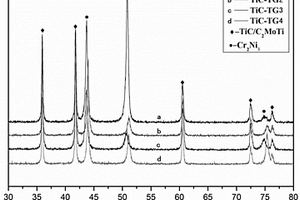

直接引入与原位生成TiC颗粒共同增强镍基复合材料及其制备方法和应用 859

 0

本发明涉及直接引入与原位生成TiC颗粒共同增强镍基复合材料及其制备方法和应用，所述复合材料包括镍基合金基体、以及均匀分布在所述镍基合金基体内的直接引入的TiC颗粒和原位生成的TiC颗粒，其中，原位生成的TiC颗粒占总TiC的质量分数为10～40wt.%。本发明的直接引入与原位生成TiC颗粒共同增强镍基复合材料有效地降低了镍基合金的热膨胀系数，同时保持良好的线性膨胀行为与较高导电率。

生物降解速率可调的高分子聚酯复合材料的制备方法 819

 0

本发明涉及一种生物降解速率可调的高分子聚酯复合材料的制备方法包括以下步骤：（1）聚富马酸二元醇聚酯预聚体的合成；（2）丙交酯单体的制备；（3）复合聚乳酸嵌段共聚物的制备；（4）高分子聚酯复合材料的制备改性。该方法制备的高分子聚酯复合材料通过调整嵌段聚合物中的预聚体种类和比例的改变来达到调节生物降解速率的目的，同时该方法制备的聚酯链段中含有不饱和双键，便于对材料进行进一步修饰改性，具有良好的应用前景。

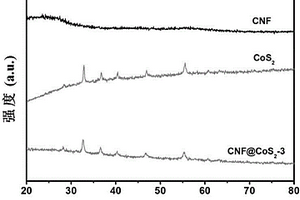

二硫化钴/碳纳米纤维复合材料及其制备方法 1174

 0

本发明属于过渡金属硫化物-碳材料技术领域，具体为一种二硫化钴/碳纳米纤维复合材料及其制备方法和应用。本发明制备过程包括：通过静电纺丝和高温碳化法制备碳纳米纤维，再通过溶剂热法在碳纳米纤维上原位生长二硫化钴颗粒。本发明所制备的碳纳米纤维具有较大的比表面积、优异的导电性、稳定的化学性质和优良的力学性能。以此为基底物质，制备的二硫化钴/碳纳米纤维复合材料具有形貌可控的特点，二硫化钴颗粒均匀地生长在碳纳米纤维表面，可以充分发挥两者的协同作用。本发明制备的二硫化钴/碳纳米纤维复合材料可以作为高性能电催化材料，以及锂离子电池和太阳能电池等新能源器件的电极材料。

银离子修饰的磺酸硅胶复合材料的制备方法 1158

 0

本发明涉及一种银离子修饰的磺酸硅胶复合材料的制备方法，包括：将氯磺酸溶液加入到硅胶分散液中，搅拌2～3h，蒸发溶剂，洗涤，得到磺酸硅胶SSA；将硝酸银溶液滴加到SSA的分散液中，搅拌3～4h，离心，洗涤，冷藏，冷冻干燥，得到银离子修饰的磺酸硅胶复合材料。本发明中采用化学键合的方法，合成银离子修饰的磺酸硅胶复合材料，操作简单，制备条件温和；所得材料可作为硫离子的检测，用于纺织品对硫化氢变色检测的原材料。

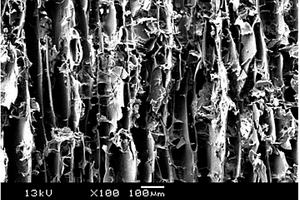

增强片层复合材料及其制备方法 890

 0

本发明涉及一种增强片层复合材料及其制备方法，该复合材料由片层材料与插层材料构成，片层材料是由高分子链通过冰模板法诱导进而自组装形成片层，片层在片层材料的横截面上呈规则排列，插层材料分散于片层之间，制备方法包括：1)将质量百分数为6～20％的片层材料溶液与插层材料混合；2)对混合溶液进行处理后预冷‑冷冻；3)对预冷‑冷冻后的混合溶液进行冷冻干燥和后处理即可。本方法制备的增强片层复合材料可用作骨质缺损的生物支架，其不仅具有利于细胞增殖迁移的放射状片层微通道结构，而且微通道产生的毛细作用有利于营养液在支架内的流动运输，同时该方法制备的生物支架具有较好的力学性能，可以满足医用要求。

纳米铜包覆多孔纳米硅复合材料、其制备方法及用途 1143

 0

本发明公开了一种纳米铜包覆多孔纳米硅复合材料、其制备方法及用途。该方法包含如下具体步骤：步骤1，对用酸浸蚀硅合金制得的多孔纳米硅粉末材料进行活化预处理；步骤2，将活化预处理后的多孔纳米硅粉末材料分散在化学镀铜溶液中，对其进行化学镀铜，然后，过滤、洗涤、烘干后即可获得纳米铜包覆的多孔纳米硅复合材料。作为锂离子电池负极材料，本发明提供的纳米铜包覆多孔纳米硅粉具有很高的放电比容量、充放电循环稳定性，和优秀的充放电功率特性。该材料用作负极材料的放电比容量远高于目前锂离子电池所用的石墨负极材料。而且，由于多孔纳米硅粉制备和化学镀铜法成本低，本发明提供的复合材料的制备方法简单易操作，故可实现低成本、连续、大规模的生产，应用于新一代高性能锂离子电池硅负极材料的生产。

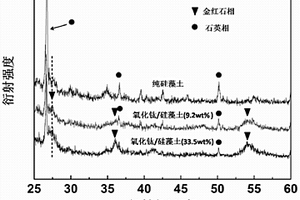

金红石型氧化钛/硅藻土复合材料的制备方法 1077

 0

本发明涉及一种金红石型氧化钛/硅藻土复合材料的制备方法，包括：将除杂后的硅藻土分散在TiCl4溶液中，加热至50-100℃，保温1-24h；离心洗涤，真空干燥，得到金红石型氧化钛/硅藻土复合材料。本发明的氧化钛均匀沉积在硅藻土表面，解决了纳米氧化钛分散性不佳的问题，复合材料具有较好的白度，达到了氧化钛含量可控、有效降低产品成本的目的，可用作高级白色颜料和填料。本发明的合成工艺简单，所需生产设备简单，易于实现工业化生产。

高相容性无机填料全生物降解复合材料及其制备方法 747

 0

本发明属于高分子材料技术领域，涉及一种全生物降解复合材料及其制备方法。该无机填料全生物降解复合材料，由包含以下重量份的组分制成：无机填料全生物降解母粒5-70份，生物降解聚酯30-95份。本发明所提供的无机填料全生物降解复合材料可以全生物降解，加工性能好，不仅在与母粒载体相同的生物降解聚酯基体中分散效果好，而且当母粒载体与生物降解聚酯基体不是同种聚酯时，母粒与聚酯基体仍然具有很好的相容性。用该母粒添加到生物降解聚酯中可以大大降低生物降解聚酯产品的制备成本。

回收废旧纸张制备生物质复合材料的方法 1023

 0

本发明涉及一种由回收废旧纸张制备生物质复合材料的方法，包括：①以包括：100重量份数的热塑性树脂，100重量份数～300重量份数的10目～50目的回收纸张碎片，1重量份数～20重量份数的相容剂，1重量份数～20重量份数的偶联剂和1重量份数～40重量份数的分散剂为原料，将所述原料于40℃～60℃共混，得到共混料；②将由步骤①所得的共混料于100℃～200℃挤出造粒，得到目标物等步骤。本发明所制备生物质复合材料具有良好的力学性能、易于规模化制备及制备成本低等优点，是一种具有商用价值的生物质复合材料。

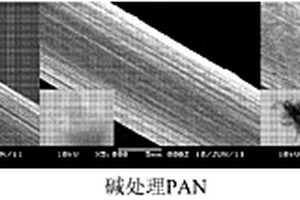

石墨烯包覆聚丙烯腈纤维复合材料的制备方法 1120

 0

本发明涉及一种石墨烯包覆聚丙烯腈纤维复合材料的制备方法，包括：(1)将聚丙烯腈用碱处理；(2)制备单层KH550改性后的聚丙烯腈纤维；(3)制备单层氧化石墨改性的聚丙烯腈纤维；(4)采用上述单层氧化石墨改性的聚丙烯腈纤维作为原料，重复上述的步骤(2)和步骤(3)，得到多层氧化石墨改性的聚丙烯腈纤维；(5)将上述多层氧化石墨改性的聚丙烯腈纤维置于氧化石墨的分散液中，然后滴加水合肼水溶液，加热反应，最后冷却、洗涤、烘干，即得。本发明的制备方法简单；本发明复合材料的石墨烯还原程度好，均匀的包覆在PAN表面，复合材料单根丝电阻率较市售成品丝降低了6个数量级，具有制备导电纤维的应用前景。

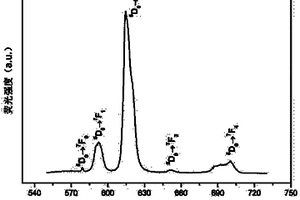

具有荧光性能的硅橡胶复合材料的制备方法 912

 0

本发明涉及一种具有荧光性能的硅橡胶复合材料的制备方法，以聚氧乙烯-聚氧丙烯-聚氧乙烯嵌段共聚物为模板剂，以正硅酸四乙酯为原料制备介孔二氧化硅SBA-15；以氧化铕(Eu2O3)、邻苯二甲酸氢钾(KHPht)和1，10-菲罗啉(Phen)为原料，合成了稀土配合物Eu(Pht)3Phen，将稀土配合物Eu(Pht)3Phen与介孔二氧化硅SBA-15通过溶液混合，经搅拌、超声分散、挥发溶剂、真空烘干得到Eu(Pht)3Phen/SBA-15混合粉末，然后在双棍开炼机上将Eu(Pht)3Phen/SBA-15混合粉末与硅橡胶共混，热压硫化得到一种具有荧光性能的硅橡胶复合材料。本发明制备的硅橡胶复合材料具有稀土铕的特征荧光发射峰，并且具有荧光强度高，荧光寿命长等优点。

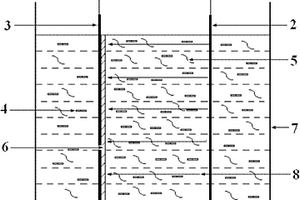

基于电泳沉积纳米聚合物复合材料的制备方法 1169

 0

一种纳米材料技术领域的基于电泳沉积纳米聚合物复合材料的制备方法,通过以下技术方案实现的,本发明通过将碳纳米管或碳纳米纤维与表面活性剂混合后加水得到碳纳米电泳悬浮液,然后与熟化处理后的阳极电泳涂料或者阴极电泳涂料混合后经电泳沉积和固化处理,得到纳米聚合物复合材料。本发明所制备复合材料中碳纳米管/碳纳米纤维在聚合物中分散性良好、和聚合物结合较好,有效地改善了原有聚合物的性能。

碳纳米管及功能化碳纤维增强环氧树脂复合材料的制备方法 994

 0

本发明涉及一种碳纳米管及功能化碳纤维增强环氧树脂复合材料的制备方法。本发明将碳纳米管经过羧基化功能化后,在碳纳米管上引入二元胺或多元胺,得到表面胺基化的碳纳米管;将胺基化的碳纳米管与表面经过羧基化的碳纤维反应,得到胺基化的碳纤维表面接枝有碳纳米管,在碳纤维表面引入二元胺或多元胺,使碳纤维表面未完全与胺基化的碳纳米管反应的羧基充分胺基化,将碳纤维与环氧树脂预聚合反应,得到功能化的碳纤维表面接枝有环氧树脂的增强体;将胺基化的碳纳米管与环氧树脂反应,获得碳纳米管强韧化的环氧树脂的基体;将得到的功能化碳纤维表面接枝有环氧树脂的增强体和碳纳米管强韧化的环氧树脂的基体复合,得到所需产品。本发明反应步骤简单,利用碳纳米管的强度和韧性强韧化碳纤维和基体树脂,改善碳纤维与树脂基体的粘结性能,提高复合材料的界面粘结强度,从而提高复合材料的整体性能。

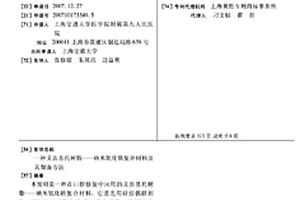

义齿基托树脂——纳米氧化锆复合材料及其制备方法 843

 0

本发明是一种在口腔修复中应用的义齿基托树脂——纳米氧化锆复合材料,它是先用硅烷偶联剂Z-6030对纳米氧化锆进行表面修饰,原料组合为:硅烷偶联剂Z-6030 0.5～5.0%,纳米氧化锆95～99.5%,获得用偶联剂修饰过的纳米氧化锆,再将用偶联剂修饰过的纳米氧化锆与聚甲基丙烯酸甲酯进行合成,材料组合为:偶联剂修饰后的纳米氧化锆1%～5%,聚甲基丙烯酸甲酯95%～99%,获得纳米氧化锆复合材料,其挠曲强度可达到95.61MPA。本发明制取的纳米氧化锆复合材料的挠曲强度高、易于抛光、光洁度好,呈粉红色、易于调整,而且材料的生物相容性好,是一种可在齿科广为推广应用的、生物和机械性能俱佳的新型树脂。

用于铝塑复合材料的增韧母料及其制备方法 1030

 0

本发明公开了一种用于铝塑复合材料的增韧母料，所述增韧母料包括以下组分及重量份：基础树脂60~75、增韧剂10~25、色母粒1~5、增塑剂0.01~2、抗氧剂0.01~2、紫外线吸收剂0.01~0.5和黏度调节剂5~15。采用本发明中的增韧母料制备的铝塑复合材料的韧性有很大改善；采用本发明中的增韧母料制备的铝塑复合材料的加工流动性好，加工工艺更加易于控制；采用本发明中的增韧母料制备的铝塑复合材料的耐老化性能和耐候性好；本发明中的增韧母料有效将废旧回收的PE循环利用起来，不仅减少了污染，还节约了原料成本。

锂硫电池用硒掺杂的共价有机骨架-硫正极复合材料及其合成方法 1123

 0

锂硫电池用硒掺杂的共价有机骨架‑硫正极复合材料及其合成方法，该正极复合材料包含共价有机骨架以及负载到共价有机碳骨架中的Se和S。本发明所述合成方法包括如下步骤：将硒、腈和硫以质量比为0.01～0.2：0.1～0.4：1进行研磨或球磨，得到混合粉末；将混合粉末真空密封后进行热处理，得到硒掺杂的共价有机骨架‑硫正极复合材料，所述热处理方法为：将混合粉末在100～200℃下热处理12～24小时，然后升温到400～600℃，热处理20～40小时。本发明制备的正极复合材料应用于锂硫电池，大大提高了锂硫电池的放电容量，显著降低了锂硫电池的容量衰减率。

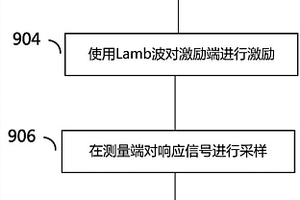

复合材料层合板结构分层损伤监测方法 817

 0

本发明提供了一种用于监测复合材料层合板结构中的分层损伤的方法，包括：在所述复合材料层合板结构上设置多个压电换能器对组以形成对应的多条监测路径，每个压电换能器对组以形成一条监测路径，其中每个压电换能器对组包括一个激励端换能器对和一个测量端换能器对，其中激励端换能器对和测量端换能器对中的两个压电换能器被对称布置在所述复合材料层合板结构的上下表面上；用Lamb波激励每个激励端换能器对；在每个测量端换能器对处对响应信号进行采样；以及基于所述响应信号确定所述复合材料层合板结构中是否存在分层损伤和/或确定分层损伤的位置。本发明还提供了一种对应的装置。

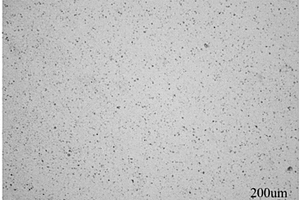

TiN颗粒增强镍基复合材料及其制备方法 854

 0

本发明涉及一种TiN颗粒增强镍基复合材料及其制备方法，所述材料由以下组份构成：TiN颗粒的体积分数为x>0且x＜10％，其余为基体合金，所述基体合金为镍基合金中任意一种。所述TiN颗粒是通过TiN‑Ni‑C预制块生坯生成，所述Ni‑Ti‑C预制块生坯的组成为Ni粉、Ti粉和C粉。本发明通过TiN颗粒的引入有效的提高了镍基合金的屈服强度与抗拉强度，同时保持了较好的塑性。本发明使用传统铸造工艺实现复合材料的制备，该技术简单高效成本低，应用范围广，并可实现零件的近净成形；同时，本发明可通过调整预制块质量比例灵活调整TiN含量与形貌。

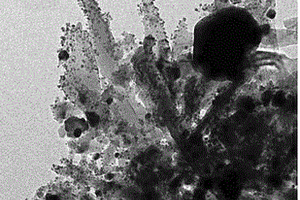

三氧化二锑-碳纳米管复合材料及其制备和应用 838

 0

本发明涉及一种三氧化二锑‑碳纳米管复合材料及其制备和应用，该制备方法包括以下步骤：(1)取碳纳米管置于容器中，加入浓H₂SO₄与浓HNO₃的混合溶液，搅拌均匀后，水浴加热反应，所得产物洗涤至中性，干燥，即得到m‑CNTs；(2)将所得m‑CNTs分散于甲醇与乙醇的混合溶液中，再加入SbCl₂，恒温水浴搅拌至完全溶解后，转移至反应釜中水热反应，待反应结束后，洗涤干燥，得到Sb/CNTs；(3)再将所得Sb/CNTs在惰性气体分为下高温煅烧，即得到目的产物。与现有技术相比，本发明制备的Sb₂O₃/碳纳米管复合材料具有比表面积大、孔隙度大、孔隙体积大、隧道有序等优点，可达到良好的电化学性能。

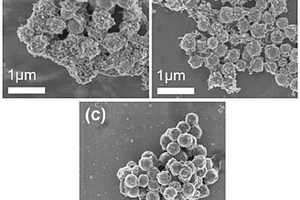

壳层形貌可控的核壳结构氮掺杂碳包覆二氧化钛微球复合材料及其制备和应用 741

 0

本发明涉及壳层形貌可控的核壳结构氮掺杂碳包覆二氧化钛微球复合材料及其制备和应用，选用无定型二氧化钛微球作为核心材料，经过聚乙烯吡咯烷酮包覆后将钴和锌离子螯合吸附在核心材料表面，随后加入2‑甲基咪唑得到前驱体双金属沸石咪唑酯包覆无定型二氧化钛微球复合材料，接着通过改变有机配体或煅烧温度，制得碳壳形貌可控的氮掺杂碳包覆金红石相二氧化钛微球复合材料。与现有技术相比，本发明的核壳结构复合材料在2.0‑18.0GHz频率范围内展现出优异的电磁波损耗能力。

化学处理废弃印刷线路板非金属粉/聚丙烯复合材料及其制备方法 780

 0

本发明公开了一种化学处理废弃印刷线路板非金属粉/聚丙烯复合材料及其制备方法。其复合材料是将聚丙烯、化学处理废弃印刷线路板非金属粉、相容剂、抗氧剂和润滑剂按比例混合，经过挤出造粒，注塑成型制备而成；其中：化学处理废弃印刷线路板非金属粉通过选自邻苯二甲酸酐、顺丁烯二酸酐、丁二酸酐、硅烷偶联剂、硬脂酸或硬脂酸单甘油酯中的一种或两种的化学处理试剂对预处理后废弃印刷线路板非金属粉进行化学处理获得。本发明的有益效果在于：其利用废弃印刷线路板粉增强聚丙烯制备复合材料，不仅使废弃印刷线路板非金属粉再利用，有利于环境保护，而且得到综合性能优良的复合材料。

四氧化三铁/氮掺杂石墨烯复合材料的制备方法及其产品和应用 1145

 0

本发明公开了一种四氧化三铁/氮掺杂石墨烯复合材料的制备方法及其产品和应用，包括氮掺杂氧化石墨烯分散液的制备、FeOOH/GO中间态复合材料的制备和四氧化三铁/氮掺杂石墨烯的制备，该方法以可溶性铁盐作为原料，利用铁盐的水解和煅烧自组装成四氧化三铁/氮掺杂石墨烯复合材料。该复合材料具备一定的3D结构构型，具有高比面积和良好的三维孔结构通道，独特的结构能够优化电解液的润湿状况，使四氧化三铁/氮掺杂石墨烯复合电极材料呈现出良好的运行稳定性。
