上海上海有色金属复合材料技术理论与应用

可激光焊接的黑色阻燃PBT复合材料的制备方法 1138

 0

本发明涉及一种可激光焊接的黑色阻燃PBT复合材料的制备方法，在双螺杆挤出机主侧喂料口加入原料Ⅰ，在双螺杆挤出机4段侧喂料口加入原料Ⅱ，挤出并造粒，控制双螺杆挤出机螺杆机的转速为180～600转/分，双螺杆挤出温度为235～275℃，制备得到可激光焊接的黑色阻燃PBT复合材料；双螺杆挤出机长径比为40:1；按质量份数计，原料Ⅰ为70～90份PBT树脂A、8～10份阻燃剂和0.3～1.5份黑色粉的混合物，原料Ⅱ为10～20份PBT树脂B和0.2～3份N‑丁基吡呱酸钾盐的混合物；本发明制备得到的可激光焊接的黑色阻燃PBT复合材料，具有优异激光焊接能力、耐温性能好、且无卤阻燃，符合ROHS和Reach法规要求，可生产有阻燃需求的黑色部件。

含大件垃圾的纤塑复合材料 837

 0

本发明涉及废旧纺织品的资源化利用、纤维增强复合材料技术领域，公开了一种含大件垃圾的纤塑复合材料，包括大件垃圾、纺织纤维、塑料和辅料，所述大件垃圾中也包括纺织纤维和塑料，以重量百分比计算，总的纺织纤维占比40%‑60%、总的塑料占比25%‑45%，其余为辅料，经复合而成。本发明通过特定的配方，实现纺织纤维与塑料的最佳复合状态，复合材料具有更好的强度和硬度。

结构高阻尼碳纤维复合材料及其制备方法 1014

 0

本发明提供了一种结构高阻尼碳纤维复合材料，包括多个碳纤维增强树脂层/碳纳米管泡沫层单元结构；每个碳纤维增强树脂层/碳纳米管泡沫层单元结构均由两碳纤维增强树脂层及其夹持在两碳纤维增强树脂层中间的碳纳米管泡沫层构成。本发明采用商业化碳纳米管泡沫作为阻尼层，通过简单易行的技术实现复合材料性能的提高；所采用的碳纳米管泡沫具有比表面积大、韧性优、与树脂浸润性好的优点，碳纤维树脂层进入碳纳米管泡沫后可显著提高层间剪切强度20％以上。本发明的碳纤维复合材料具有高力学性能与高阻尼的特点，其拉伸强度可达1800MPa以上，层间剪切强度在90MPa以上，阻尼系数为0.1以上。

黑磷-银纳米复合材料的制备方法 818

 0

本发明涉及一种黑磷‑银纳米复合材料的制备方法，采用电化学剥离法制备黑磷纳米片；将黑磷纳米片均匀分散在柠檬酸钠溶液中；加入硝酸银溶液并进行搅拌，反应结束后离心，收集沉淀，洗涤，干燥后得到有银纳米颗粒均匀修饰的黑磷‑银纳米复合材料。与现有技术相比，本发明操作简单，反应条件温和，可避免剧烈的反应条件造成黑磷纳米片的氧化。制得的黑磷‑银纳米复合材料可应用于光电催化、电催化、电化学储能等领域。

防水透湿功能纤维素基多孔复合材料及其制备及应用 1007

 0

本发明涉及一种防水透湿功能纤维素基多孔复合材料及其制备及应用，复合材料由下到上依次包括，疏水纤维素多孔材料底层，具有两亲性的纤维素多孔材料中层，超亲水纤维素多孔材料上层。本发明所得复合材料在服装领域应用时，在发挥防水透湿功能的同时，还有着极佳的保温隔热效果。

高耐磨铜基石墨烯铜基复合材料及其制备方法 677

 0

本发明公开了一种高耐磨铜基石墨烯铜基复合材料，其原料按重量份包括以下组分：硼粉15‑30质量份、铍粉10‑25质量份、钛粉10‑25质量份、锡粉5‑15质量份、铜基粉末60‑70质量份、铬粉4‑9质量份、铁粉10‑15质量份、镁粉3‑8质量份、氮化硼20‑30质量份、强化相15‑25质量份和氧化石墨烯水溶液100‑300质量份，本高耐磨铜基石墨烯铜基复合材料及其制备方法，制备方法简单，提高复合材料的耐磨性，不会影响其导电性能。

LED用光扩散聚丙烯复合材料 965

 0

本发明涉及一种LED用光扩散聚丙烯复合材料；所述复合材料包括如下重量份数的各组分：均聚聚丙烯100份，有机硅类光扩散剂1‑5份，硫酸钡光扩散剂1‑5份，光稳定剂1‑2份，化学改性剂2‑3份。与现有技术相比，本发明制得的光扩散聚丙烯复合材料力学性能优异，透光率及雾度都非常优异。

三维互通CNTs/Cu复合材料及其制备方法 866

 0

本发明公开了一种新型三维互通CNTs/Cu复合材料及其制备方法。本发明运用放电等离子预压烧结三维疏松结构，并采用水辅助化学气相沉积(CVD)法实现CNTs的原位生成，最后采用SPS制备CNTs/Cu复合材料。本发明制得的复合材料导电性及强度等各项性能优异，可用于电器、电子领域，且制备方法简单、成本低、制备过程易于实施及控制。

纳米CoFe₂O₄/碳纤维毡复合材料及其制备方法和应用 926

 0

本发明涉及一种纳米CoFe₂O₄/碳纤维毡复合材料及其制备方法和应用，该材料由碳纤维毡和磁性纳米材料CoFe₂O₄组成，纳米CoFe₂O₄均匀附着在碳纤维毡上。制备方法包括将氯化铁和氯化钴溶解在乙二醇中，加入无水乙酸钠搅拌；取碳纤维毡加入到溶液中，真空放置后进行水热反应；用去离子水泡至中性，烘干。本发明方法简单，对环境友好，合成的复合材料由于使用碳纤维毡作为载体，具有较大的比表面积，增加了材料本身对污染物的吸附能力，进而提高了复合材料对废水中污染物的吸附催化降解能力。并且CoFe₂O₄的负载使得碳纤维毡具备一定的磁性，在磁场的作用下，易于回收，在吸附‑催化水体污染物的领域具有广阔的应用前景。

Fe_x@Co_1-xP-RGO复合材料及其原位合成方法与应用 748

 0

本发明涉及一种Fe_x@Co_1‑xP‑RGO复合材料及其原位合成方法与应用，制备方法包括首先将铁源、钴源及氧化石墨烯溶液混合并配成溶液，再向该溶液中加入植酸并混合均匀，得到反应液；之后将反应液依次进行高温水热反应、离心、干燥后，得到前驱体；最后将前驱体进行煅烧后，即制得Fe_x@Co_1‑xP‑RGO复合材料；该复合材料可应用于电催化析氢反应。与现有技术相比，本发明采用植酸作为磷源，相较于红磷、白磷等材料，其安全性更高；此外，本发明以还原氧化石墨烯为载体，提高FeP活性中心及CoP活性中心与水的接触面积，使电催化析氢反应的反应活性更高。

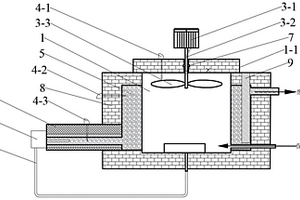

高分子复合材料再生处理设备及处理方法 788

 0

本发明属于高分子材料技术领域，具体涉及一种高分子复合材料再生处理设备及处理方法。本发明的设备包括处理炉、辅助净化装置、气体流控装置、温度检测装置、燃烧室和烧嘴，所述燃烧室将处理炉整体包裹，气体流控装置嵌插在处理炉的炉盖中，处理炉内腔与烧嘴通过分解气引导管道连接，烧嘴插入辅助净化装置的进气口，辅助净化装置嵌入燃烧室外层保温层内，其出气管道直接通向燃烧室。本发明将高分子复合材料置于处理炉内腔中在保护气体保护下进行不燃烧分解，逐步分解高分子复合材料中不可回收部分，保留可回收成分，高分子材料分解过程中产生的废气由设备自行回收处理，处理过程中不会产生有害气体，整体系统安全可靠且可调可控，零排放零污染。

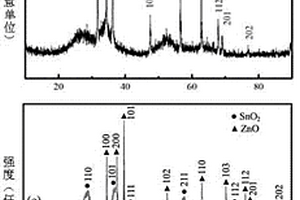

ZnO/SnO2复合材料的超临界流体干燥制备方法 876

 0

本发明涉及采用超临界流体干燥法制备ZnO/SnO2复合材料的方法，属于无机氧化物纳米材料制备工艺技术领域。本发明方法的主要内容是：本发明采用超临界流体干燥法制备ZnO/SnO2复合材料，其中Zn：Sn摩尔比为2比1为例；在50ml0.1mol/L的SnCl4·5H2O水溶液中加入50ml0.2mol/L的Zn(NO3)2·6H2O溶液，混合均匀充分搅拌，以50%氨水作沉淀剂，调节pH=9，得到水凝胶加入10%十六烷基三甲基溴化铵，老化10小时后，离心分离，用去离子水和丙酮洗涤，将所得醇凝胶放入高压釜内，以无水乙醇作抽提溶剂，在乙醇超临界状态即262℃，8.5MPa下制得ZnO/SnO2气凝胶粉体，再于不同温度下：500°C、600°C和700°C，焙烧1小时，即得到不同形貌的纳米ZnO/SnO2复合材料。本发明方法在纳米粉体催化剂制备领域具有潜在的应用价值。

生物纳米复合材料及其制备方法和应用 818

 0

本发明公开了一种生物纳米复合材料及其制备方法，该方法将生物酶与甲壳素在室温下发酵制备得到壳聚糖活性复合物，然后制备无机纳米溶胶，将所述壳聚糖活性复合物直接与无机纳米溶胶混合制备得到所述生物纳米复合材料。将所述生物纳米复合材料采用喷涂或刷涂工艺施工于物体表面，能形成稳定的涂层，该涂层能有效去除室内环境有害气体，具有持久效果。

EVA后交联改性的高性能玻纤增强聚丙烯复合材料及其制备方法 1016

 0

本发明涉及了一种EVA后交联改性的高性能玻纤增强聚丙烯复合材料及其制备方法，具体由以下重量百分比的原料组成：聚丙烯40～80％，短玻纤10％～40％，接枝物相容剂2～5％，EVA嵌段共聚物2～10％，过氧化物交联剂0.5％～3％，辅助交联剂1～6％。所得复合材料拉伸强度、冲击强度的改善幅度最为显著，较常规配方材料提升30％～50％，且拉伸模量、弯曲模量也相应提升至6000MPa以上；在150℃、1000h长期热氧老化试验时，复合材料在试验初期(≤500h)的拉伸、冲击强度等指标还能有进一步的提高，而试验终期(≥2000h)的性能保持率在85％以上，具有优异的长期耐热氧老化性能。

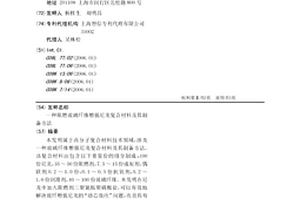

阻燃玻璃纤维增强尼龙复合材料及其制备方法 737

 0

本发明属于高分子复合材料技术领域，涉及一种玻璃纤维增强尼龙复合材料及其制备方法。该复合材料由包含以下重量份的组分制成：100份尼龙，35～50份阻燃剂，7.5～15份成炭剂，偶联剂0.2～1.0份，0.1～0.5份抗氧剂，0.2～1.0份润滑剂，40～100份玻璃纤维。本发明在尼龙中加入阻燃剂三聚氰胺聚磷酸盐，可以有效地解决玻纤增强尼龙的“烛芯效应”问题，而且具有成炭能力强、无滴落、无毒、无腐蚀等特点；成炭剂的加入，与三聚氰胺聚磷酸盐形成“协效阻燃”作用，大大改善阻燃尼龙的阻燃性能。

介孔硅酸镁、半水硫酸钙复合材料及其制备方法和应用 696

 0

本发明公开了介孔硅酸镁、半水硫酸钙复合材料及其制备方法和应用。该介孔硅酸镁的制备方法包括下述步骤：(1)在P123与水的混合物中，加入盐酸混合均匀，然后加入可溶性镁盐，将TEOS滴加至溶液中，搅拌至溶液出现白色浑浊后，继续搅拌，得到溶胶凝胶白色乳浊液；(2)将所述的白色乳浊液陈化，抽滤去除上层液体，将沉淀物干燥，烧结，即得介孔硅酸镁。将上述介孔硅酸镁与半水硫酸钙粉末的混合物，与固化液混合搅拌，模压成型，固化，烘干即得半水硫酸钙复合材料。本发明的半水硫酸钙复合材料在骨修复体中有良好的应用前景，尤其作为骨水泥具有良好的生物活性和生物相容性，能够刺激骨生长，减少骨植入材料后的愈合时间。

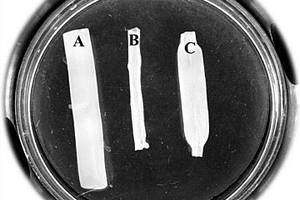

压力控制制备细菌纤维素复合材料的方法 1052

 0

本发明涉及一种压力控制制备细菌纤维素复合材料的方法，包括：通过培养得到具有三维网络结构的细菌纳米纤维素BNC；进行纯化，得到纯化后的BNC；进行水分蒸发干燥，得到干的BNC；将包含外源分子的压力作用于干的BNC，通过控制压力使其膨胀，外源分子进入到BNC网络孔隙中，吸附或固定后，经后处理得到BNC复合材料。本发明针对干的细菌纳米纤维素复水率低的特点，利用流体压力作用于BNC，使细菌纳米纤维素快速恢复到高持水的状态，同时引入外源分子，可制备得到复合材料，过程简单、快速，在生物材料领域具有重要的意义。

尼龙纳米铜复合材料及其制备方法 919

 0

本发明提供一种尼龙纳米铜复合材料及其制备方法，该制备方法包括以下步骤：1)将尼龙粉末以及纳米铜粉末放入干燥箱中并分别干燥，得到干燥后的尼龙粉末以及干燥后的纳米铜粉末；2)将干燥后的尼龙粉末、干燥后的纳米铜粉末、偶联剂以及抗氧剂放入高速混合机中混合均匀后取出，得到复合物；3)将复合物加入挤出机中，经熔融共混后挤出，水冷、切粒机造粒；4)将造好的粒子干燥，用注塑机注塑成型。本发明的制备方法制得的复合材料中使用的铜组分含量低，材料成本降低，又由于铜组分是以纳米尺寸掺入，分布均匀，又容易溶出，能保证达到防污损生物的最低渗出浓度。该复合材料制成的尼龙复合丝具有良好的抗生物附着性能和机械性能。

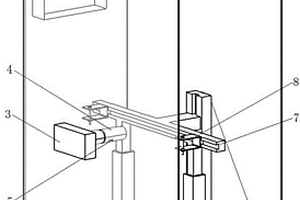

复合材料板簧高低温疲劳和侧倾性能测试台架 1008

 0

本发明涉及车辆零部件检测领域，尤其涉及一种板簧性能测试台。一种复合材料板簧高低温疲劳和侧倾性能测试台架，包括实验箱体、温度调节系统、驱动机构、压力杆和温度传感器；所述实验箱体内通过升降机构安装有板簧支撑横梁，所述板簧支撑横梁的位置与压力杆相配合，板簧支撑横梁上设置有一对板簧夹持支架，板簧夹持支架与板簧支撑横梁相配合具有两个板簧夹持位置，两个所述的板簧夹持位置分别为水平夹持位置和竖直夹持位置。本发明根据复合材料板簧自身的特性设置了一个封闭的可调节温度的测试空间，能够准确模拟被测试板簧的极限工作状况，并设置了能侧向加压的测试位置，以准确的得到复合材料板簧是的实际工作性能，保证了产品质量。

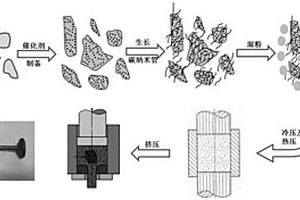

微纳米颗粒混杂增强铝基复合材料及其制备方法 1009

 0

本发明涉及一种微纳米颗粒混杂增强铝基复合材料及其制备方法，该材料包括铝基体和增强相，所述增强相为分散均匀的微米级碳化硅颗粒和碳纳米管组成；其制备方法为：以铝基复合材料中应用广泛的微米碳化硅颗粒为载体，通过化学气相沉积的方法在其表面原位自生分散均匀的碳纳米管，形成复合增强相-碳纳米管/碳化硅，然后通过传统粉末冶金的方法，将碳纳米管/碳化硅复合增强相复合到铝基中。本发明不仅实现了微米/纳米混杂增强的目的，还通过微米级碳化硅在铝基体中好分散的特性，使得碳纳米管在碳化硅的帮助下能均匀分散在铝基体中，最终获得性能优异的铝基复合材料。

再生碳纤维增强聚偏氟乙烯复合材料及其制备方法 1124

 0

本发明涉及一种再生碳纤维增强聚偏氟乙烯复合材料及其制备方法，该方法包括以下步骤：称取5-40份的再生碳纤维加入到高混机中，然后加入0.1-3份的表面处理剂对再生碳纤维进行表面处理；再按配比称取60-95份PVDF，0.1-0.6份润滑剂，0.1-0.5份抗氧剂，0-20份填料于高混机中，混合均匀；将步骤(2)混合均匀的原料加入到双螺杆机中熔融共混，挤出，水冷，拉条切粒得再生碳纤维增强的PVDF复合材料。与现有技术相比，本发明再生碳纤维增强PVDF复合材料密度低，强度高，力学性能优异，具有节能环保、成本低等优点。

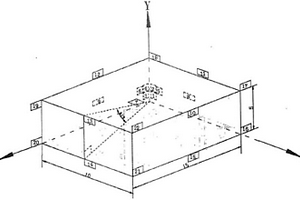

碳纤维复合材料工件性能指标的计算方法 1139

 0

本发明涉及复合材料性能研究领域，具体的说是一种碳纤维复合材料工件性能指标的计算方法，其特征在于：包括如下步骤，取样：对复合材料工件设置不同采样部位，在每一采样部位切取试样；测试性能：对上述步骤中得到的试样进行性能实验，测量出各个采样点的实验性能值，每个试样的标号、性能值与试样在工件三维坐标系中的位置和方向共同构成工件性能的空间标定体系；计算指标：计算出工件每个部位所取试样的性能统计平均值作为该部位的实验性能值，其次根据工件不同部位对工件总体性能的影响系数，计算出工件性能指标。本发明同现有技术相比，解决了单一采样测试不能完全代表工件性能的局限性和工件性能指标的合理性问题，提高了测试计算的准确度。

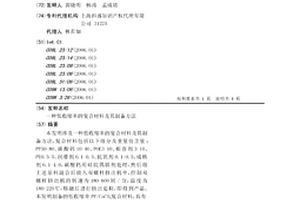

低收缩率的复合材料及其制备方法 1098

 0

本发明涉及一种低收缩率的复合材料及其制备方法，复合材料包括以下组分及重量份含量：PP50-80、碳酸钙10-40、POE3-10、相容剂3-10、PE0.5-5、润滑剂0.1-0.5、抗氧剂0.1-0.5、成核剂0.1-1.0，碳酸钙用硅烷偶联剂处理，然后将上述原料混合后放入双螺杆挤出机中，控制双螺杆挤出机的转速为180-600转/分，温度为180-220℃，熔融后进行挤出造粒，即得到产品。本发明制备的低收缩率PP/CaCO3复合材料，具有优异的强度、模量和韧性，碳酸钙本身安全无污染性，在较高强度、刚性及韧性而又要求低收缩率的塑料生产制品中具有优异的应用前景。

碳纳米管/聚苯胺导电复合材料的制备方法 1033

 0

本发明公开了一种碳纳米管/聚苯胺导电复合材料的制备方法，其步骤 是：(1)CNTs称重后置于PECVD中进行等离子体改性；(2)置于烧瓶中， 用水分散；(3)取蒸馏水和苯胺，调pH后倒入烧瓶中，搅拌均匀；(4)冰 水浴下滴加(NH4)2S2O8水溶液，高速搅拌下反应；(5)真空抽滤，洗涤，80℃ 真空干燥，获得导电CNTs/PANI复合材料。本发明通过等离子体改性技术 提高CNTs在AN中的分散性，进一步与苯胺原位聚合，获得了电导率高达 2.86S/cm的CNTs/PANI复合材料，原料易得，操作简单。

浇注型聚氨酯/硅藻土复合材料及其制备方法 1126

 0

本发明涉及一种浇注型聚氨酯/硅藻土复合材料及其制备方法，该复合材料的原料包括：经硅烷偶联剂改性的硅藻土、聚氨酯预聚体和扩链剂，其中经硅烷偶联剂改性的硅藻土为聚氨酯预聚体质量的0.5～10％；制备方法，包括：(1)室温下，用硅烷偶联剂对硅藻土改性，得到改性后的硅藻土；(2)称取聚氨酯预聚体预热，然后加入步骤(1)得到的改性后的硅藻土，混合搅拌，然后真空脱泡得混合物；将扩链剂加热熔融后加入上述混合物中，混合搅拌后浇注到模具中，进行一次硫化，一次硫化完成后脱模，最后二次硫化即可。本发明所制备的CPU/硅藻土复合材料力学性能和耐热性好；本发明制备方法简单、直接、能耗低、加工成型方便，适宜工业化生产。

纳米碳纤维和碳纳米管改性碳纤维∕环氧树脂多维混杂复合材料的制备方法 689

 0

本发明属于纳米材料技术领域,具体涉及一种纳米碳纤维和碳纳米管改性碳纤维∕环氧树脂多维混杂复合材料的制备方法。本发明将碳纳米管、纳米碳纤维和碳纤维经过表面羧基化、酰氯化后,在其上引入二元胺或多元胺,将氨基化的纳米碳纤维和碳纳米管用芳香族多元酸酐化合物修饰,制备携带酸酐基团的碳纤维、纳米碳纤维和碳纳米管,将接有此酸酐的纳米碳纤维、碳纳米管与环氧树脂进行超声振荡和高速搅拌,使纳米碳纤维和碳纳米管均匀的分散于环氧树脂基体中,并使接有酸酐的纳米碳纤维和碳纳米管与环氧树脂充分进行化学交联反应,以得到的含有纳米碳纤维和碳纳米管的环氧树脂线性嵌段聚合物作为基体和碳纤维复合,形成以共价键相连的多维混杂复合材料结构。本发明利用碳纳米管和纳米碳纤维的强度及韧性强韧化环氧树脂,提高碳纤维界面的粘结强度,从而提高碳纤维∕环氧树脂多维混杂复合材料的整体性能,拓宽碳纤维和环氧树脂的应用范围。

碳纤维复合材料颈托 877

 0

一种碳纤维复合材料颈托，由中间骨架层、内层衬里层和外层保护层复合而成，中间骨架层由弹性碳纤维复合材料制作而成，内层衬里层由柔性材料制作而成，外层保护层由全棉材料制作而成。本发明利用弹性碳纤维复合材料制作颈托的骨架，可以长期有效地发挥其固定支撑功能。再配以内层的海绵和外层的棉布，使得整体结构佩戴起来安全、舒适、有效。

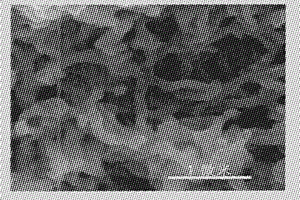

三维石墨烯基二氧化锡复合材料的制备方法及其应用 915

 0

本发明公开了一种三维结构的石墨烯基二氧化锡复合材料的制备方法及其应用。本发明的制备方法采用单层碳原子结构的石墨烯作为载体，利用五水四氯化锡作为锡源前驱体，通过水热冻干的方法制备出三维结构的石墨烯基二氧化锡复合材料。通过此方法得到的二氧化锡纳米颗粒均匀地负载在石墨烯骨架上，并很好地组装成具有三维结构的气凝胶。经电化学测试证明，本发明的制备方法得到的三维结构的石墨烯基二氧化锡复合材料具有优异的循环稳定性和倍率性能，实验证明在100mAg-1的充放电流下，其中二氧化锡材料放电容量可达到800mAhg-1。

仿陶瓷复合材料及其制备方法和应用 958

 0

本发明提供一种仿陶瓷复合材料及其制备方法和应用，所述制备方法包括：(I)在基材(或称素材)上涂布色漆，经烘烤后，形成色漆干膜，色漆包含丙烯酸树脂和色浆；(II)在色漆干膜上涂布UV底漆，经烘烤和第一紫外光固化处理后，形成底漆干膜，UV底漆包含丙烯酸树脂和光引发剂；(III)在底漆干膜上镀硫化锌膜；(IV)在硫化锌膜上涂布保护中漆，经烘烤后，形成中漆干膜，保护中漆包含丙烯酸树脂；(V)在中漆干膜上涂布UV面漆，经烘烤和第二紫外光固化处理后，形成面漆干膜，得到仿陶瓷复合材料，UV面漆包含丙烯酸树脂和流平剂。本发明的仿陶瓷复合材料具有良好的陶瓷质感，且具有制备效率高、良率高、成本低等优点。

透明的高阻隔复合材料及其生产工艺 903

 0

本发明公开了一种透明的高阻隔复合材料及其生产工艺，包括表层、热封层、粘合剂层、树脂层、薄膜层、聚酯层和涂层，所述表层位于最上端，粘合剂层包括第一粘合剂层和第二粘合剂层，表层的底端与第一粘合剂层的上端相接触，树脂层的上端与第一粘合剂层的底端相接触，热封层位于最底端并且热封层的上端与第二粘合剂层的底端相接触，第二粘合剂层的顶端与薄膜层的底端相接触，薄膜层的顶端与聚酯层的底端相接触并且薄膜层的顶端采用电晕处理，聚酯层的顶端与涂层的底端相接触，涂层的顶端与树脂层的底端相接触。本发明原料来源广泛，制备工艺简单，即达到了含铝复合材料的高阻隔性能，又能撇开含铝复合材料的弊端和不灵活性，满足人们的使用需求。
