上海上海有色金属复合材料技术理论与应用

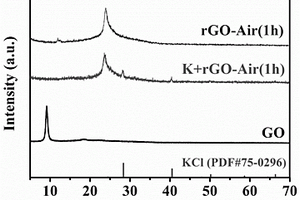

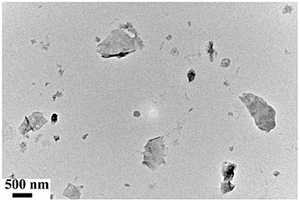

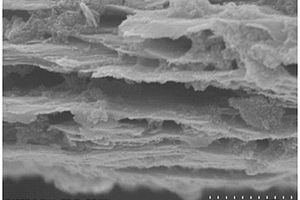

钾离子修饰石墨烯复合材料及其制备方法和一种钾离子电池 1118

 0

本发明提供了一种钾离子修饰石墨烯复合材料及其制备方法和一种钾离子电池，属于功能材料技术领域。本发明提供的方法包括以下步骤：将氧化石墨烯分散液涂覆在疏水薄膜的单面，干燥后剥离疏水薄膜，得到氧化石墨烯薄膜；将氧化石墨烯薄膜进行热还原，得到石墨烯薄膜；将石墨烯薄膜置于自封袋中，并向自封袋中加入含钾无机盐溶液，排尽自封袋中气体，使石墨烯薄膜于含钾无机盐溶液中进行浸润处理，干燥后得到钾离子修饰石墨烯复合材料。本发明提供的方法操作简单、成本低，且制备得到的钾离子修饰石墨烯复合材料具有优异的储钾性能，作为钾离子电池负极材料，显示出高容量、良好倍率充放电性能和循环稳定性，在钾离子电池中具有广阔的应用前景。

非铁基谷胱甘肽消耗协同活性氧物种增强复合材料及其制备方法和应用 790

 0

本发明公开一种非铁基谷胱甘肽消耗协同活性氧物种增强复合材料及其制备方法和应用。所述非铁基谷胱甘肽消耗协同活性氧物种增强复合材料包括钼酸钴‑磷钼酸复合纳米片和表面修饰所述复合纳米片的生物相容性聚合物；钼酸钴和磷钼酸的质量比为1：2‑1：4；所述钼酸钴‑磷钼酸复合纳米片和生物相容性聚合物的质量比为1：5‑1：15。所述非铁基谷胱甘肽消耗协同活性氧物种增强复合材料能够和过氧化氢反应产生同样活性的·OH，且同时能减少肿瘤环境中的GSH抗氧化剂来达到有效的脂质过氧化物累积。

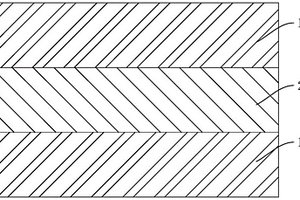

弹性电接触复合材料及其制备方法 1053

 0

本申请涉及弹性电接触材料领域，具体公开了一种弹性电接触复合材料及其制备方法。弹性电接触复合材料由石墨烯增强铜料带以及固定在石墨烯增强铜料带一侧或两侧的不锈钢料带组成；石墨烯增强铜料带的制备方法包括：a，将石墨烯置于SnCl2的盐酸溶液中敏化处理，清洗过滤后，置于PdCl2的盐酸溶液中活化处理，然后进行表面镀铜，得到表面处理后的石墨烯；b，将表面处理后的石墨烯与铜粉混合后预压，在惰性气体气氛下真空热压烧结，即得；石墨烯增强铜料带中铜粉为99.5～99.9%，表面处理后的石墨烯为0.1～0.5%。本申请的复合材料可在超过200℃环境下替代铍铜合金使用，具有强度高、弹性好和导电性好的优点。

微发泡尼龙复合材料及其应用 1006

 0

本发明提供一种微发泡尼龙复合材料及其应用。本发明的材料包括以下重量份数的组分：尼龙30‑98.5份；超支化聚合物0.5‑5份；发泡剂0.5‑10份；加工助剂0.5‑5份；增强材料0‑35份；填充剂0‑30份；阻燃剂0‑35份；所述的尼龙为高熔点及低熔点尼龙树脂按比例复配得到的共混物。本发明的微发泡尼龙复合材料，通过高熔点及低熔点尼龙树脂复配共混与超支化聚合物的合理设计，规避了不易控制的交联固化手段，实现了减重效果显著、原始性能影响小、尺寸精度高等优点，不受限于特定领域使用，利于推广。本发明的微发泡尼龙复合材料应用于汽车、电子电气、机械仪表等领域。

轻质高强高延性水泥基胶凝复合材料及其制备方法 1018

 0

本发明公开了一种轻质高强高延性水泥基胶凝复合材料及其制备方法，所述水泥基胶凝材料按以下重量份组成：600‑700份的水泥，200‑300份的玻璃微珠，100‑200份的硅灰，250‑350份的黄砂，20‑40份的轻砂，30‑40份的高效减水剂，20‑30份的合成纤维，230‑270份的水。具体制备方法为：将600‑700份的水泥，200‑300份的玻璃微珠，100‑200份的硅灰，250‑350份的黄砂，20‑40份的轻砂混合搅拌均匀，得到干料；将30‑40份的高效减水剂倒入230‑270份的水中搅拌均匀，加入到干料中混合搅拌均匀，得到浆料；将20‑30份的合成纤维分散撒入浆料内，搅拌均匀得到轻质高强高延性水泥基胶凝复合材料。本发明具有制备方法简单，原材料种类少，所制备的水泥基胶凝复合材料容重低，强度高而且抗拉应变大。

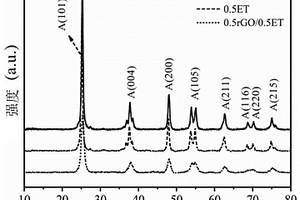

RGO与稀土掺杂二氧化钛复合的纳米光催化复合材料及制备方法与空气净化应用 953

 0

本发明公开RGO与稀土掺杂二氧化钛复合的纳米光催化复合材料及制备方法与空气净化应用。所述纳米光催化复合材料包括RGO以及原位生成的稀土离子掺杂的TiO₂纳米颗粒，所述纳米颗粒均匀分布在RGO片的两侧；其中，TiO₂与稀土离子的摩尔比为1：（0.0005~0.30），优选为1：（0.005~0.02）；稀土离子掺杂的TiO₂纳米颗粒与RGO的质量比为1：（0.0005~0.4），优选为1：（0.002~0.02）。结果证实本发明的RGO与稀土掺杂TiO₂复合的纳米光催化复合材料（RGO/ET）能够高效稳定地去除低浓度且流动的气相VOCs，从而达到有效净化空气的作用。

高强石墨烯/铜复合材料的制备方法 1109

 0

本发明提出一种高强石墨烯/铜复合材料的制备方法，首先，通过静电自组装的工艺将氧化石墨烯吸附在片状铜粉表面，制得氧化石墨烯/铜复合粉体。然后，通过化学镀铜工艺对氧化石墨烯/铜复合粉体进行镀铜，得到镀铜氧化石墨烯/铜复合粉体。其次，通过管式炉对镀铜氧化石墨烯/铜复合粉体进行加热还原，得到镀铜石墨烯/铜复合粉体。最后，把镀铜石墨烯/铜复合粉体放入放电等离子烧结炉进行烧结，制得石墨烯/铜复合粉体。本发明制得的石墨烯/铜复合材料实现了石墨烯在铜基体中的均匀分散，石墨烯与铜的界面结合性得到了改善，复合材料的力学性能得到了显著提高。

富缺陷硫化铼/氮掺杂生物质基碳纤维复合材料及其制备方法 709

 0

本发明公开了一种富缺陷硫化铼/氮掺杂生物质基碳纤维复合材料，其特征在于，通过在氮掺杂生物质基碳纤维表面原位生长硫化铼纳米片得到富缺陷硫化铼/氮掺杂生物质基碳纤维复合材料。本发明制备的复合材料中硫化铼纳米片均匀生长在氮掺杂生物质基碳纤维表面，具有比表面积大、导电性好、物理化学性质稳定等优点，富缺陷结构为锂离子快速传输提供了更多的有效途径，因此具有优异的电化学性能。

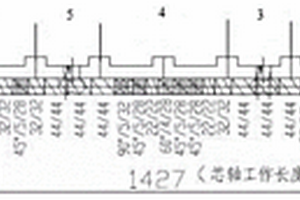

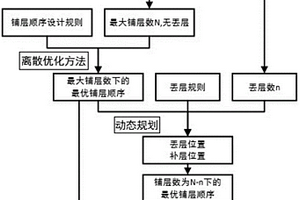

复合材料铺层库优化生成方法 1013

 0

本发明涉及计算机仿真技术领域，尤其涉及一种复合材料铺层库优化生成方法，包括铺层顺序优化，通过免疫遗传算法优化最大铺层数下的铺层顺序，并根据优化结果进行丢层得到其他铺层数下的铺层顺序；丢层位置优化，通过动态规划确定具体丢层位置，保证在该丢层位置下目标函数最优最大。本发明提供的复合材料铺层库的优化生成方法，包括铺层顺序的优化以及丢层补层生成满足要求的铺层库，保证了设计达到目标最优。本发明将铺层顺序优化与铺层库结合到一起，避免了人工设计铺层库的繁琐，达到了复合材料设计流程的一体化，快速便捷准确。

共价有机骨架/碳化钛纳米片复合材料的制备及应用 1058

 0

本发明涉及一种共价有机骨架/碳化钛纳米片复合材料的制备及应用，属于新能源材料的开发与研究技术领域，将单层或少层的Ti₃C₂纳米片与有机物单体、固体催化剂混合，在抽真空的石英管中密封，经离子热法得到共价有机骨架/Ti₃C₂纳米片复合材料。将共价有机骨架/Ti₃C₂纳米片复合材料载硫后涂在铝片上在作为电池的工作电极，以金属锂片为对电极和参比电极，以有机微孔膜为隔膜，以有机溶液为电解液，在充满高纯氩气的手套箱中组装成扣式电池。与现有技术相比，本发明可作为二维电极材料，广泛应用于锂硫电池等能源领域，具有优异的充/放电性能。

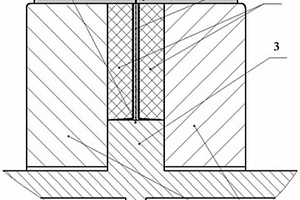

适用于卫星天线反射器复合材料放射形曲面背筋成型模具 762

 0

本发明提供了一种适用于卫星天线反射器复合材料放射形曲面背筋成型模具，整体模具设计思路为：采用带若干定位凸台结构的复合材料预制板、将其定位在底板型面及预制板定位板上开设的若干卡槽上，并在预制板两侧铺层，通过在底板上设计递增高度的环形台阶定位两侧加压软模组件，两侧加压软模组件由钢模芯与在其外包袱的硅橡胶组成或由硅橡胶条及其限位钢板组成，本发明开发了一种以底板、预制定位板开设卡槽定位复合材料预制板在其两侧铺层、两侧均为软模加压的设计方法。

基于C8修饰介孔二氧化硅石墨烯复合材料的中药有效成分的富集方法 1146

 0

本发明属分析化学领域，涉及生物样品中中药有效成分的富集方法，具体涉及一种利用C8修饰介孔二氧化硅石墨烯复合材料萃取技术从生物样品中富集中药有效成分的方法。该方法采用C8修饰介孔二氧化硅石墨烯复合材料，对分散好的石墨烯复合材料进行上样，采用一定的溶剂洗脱，以提取生物样品中的中药有效成分，并经氮吹浓缩，以一定的溶剂复溶后用高效液相串联质谱或气相串联质谱分析，测定生物样品中中药有效成分的含量。本方法具有萃取速度快、效率高、操作简便、安全无污染的优点。本法与色谱质谱分析法联用，可用于准确测定生物样品中中药有效成分的含量。

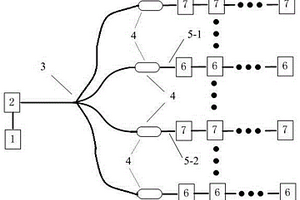

C/SiC复合材料腐蚀状态的监测系统及监测方法 959

 0

本发明公开了一种C/SiC复合材料腐蚀状态的监测系统和方法，系统包括计算机、光纤光栅解调仪、光纤耦合器、碳物质消耗传感探头、碳化硅物质消耗传感探头、第一光纤连接器、第一传感光纤、第二光纤连接器和第二传感光纤，计算机和光纤光栅解调仪相连，光纤耦合器包括光纤耦合器输入端和多个光纤耦合器输出端，光纤耦合器输入端与光纤光栅解调仪相连；一个光纤耦合器输出端与第一光纤连接器、第一传感光纤、碳物质消耗传感探头相连，另一个光纤耦合器输出端与第二光纤连接器、第二传感光纤、碳化硅物质消耗传感探头相连。本发明实现了对C/SiC复合材料腐蚀状态的实时在线监测，可应用于航空、舰船领域的C/SiC复合材料腐蚀状态监测。

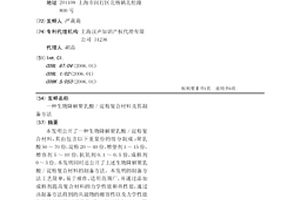

生物降解聚乳酸/淀粉复合材料及其制备方法 926

 0

本发明公开了一种生物降解聚乳酸/淀粉复合材料，其由包含以下重量份的组分制成：聚乳酸50～70份，淀粉20～40份，增塑剂1～15份，增容剂5～10份，抗氧剂0.1～0.5份，成核剂0～5份。本发明同时还公开了上述生物降解聚乳酸/淀粉复合材料的制备方法。本发明的制备方法工艺简单，易于操作，适用范围广，并通过添加成核剂提高复合材料的力学性能和热性能，通过该制备方法得到的共混物的相容性以及力学性能和热性能都得到了提高，是一类可替代PE、PP等通用塑料的环保型材料；它可采用注塑成型、挤出成型、吹塑成型等加工技术制造成特定形状的制品，广泛应用在食品包装材料、一次性盛具以及地膜、器械等民用和医用制品。

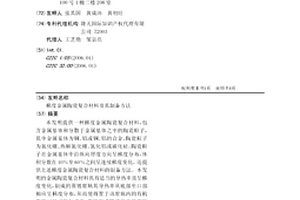

梯度金属陶瓷复合材料及其制备方法 975

 0

本发明提供一种梯度金属陶瓷复合材料，包含金属基体和分散于金属基体之中的陶瓷粒子，其中金属基体为铜、铝或铜、铝的合金，陶瓷粒子为氮化硼、热解氮化硼、氮化铝或碳化硅，陶瓷粒子在金属基体中沿纵向厚度方向呈梯度分布，体积分数在10％至60％之间呈连续梯度变化。还提供上述梯度金属陶瓷复合材料的制备方法。本发明的金属陶瓷复合材料具有适当的导热率且呈梯度变化，制成的蒸镀坩埚其导热率从底部至口部相应呈梯度分布，从而使得置于该坩埚内的有机蒸镀材料可均匀受热，蒸镀形成膜质优良的有机薄膜。

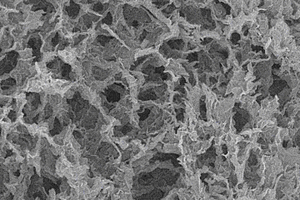

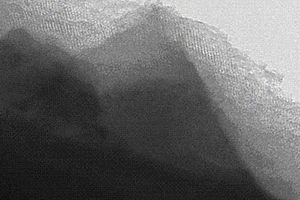

石墨烯气凝胶负载硫复合材料的制备方法 912

 0

本发明涉及一种石墨烯气凝胶负载硫复合材料的制备方法。属锂离子电池正极材料技术领域。本发明方法的主要过程和步骤如下：以氧化石墨烯分散液、乙醇与硫/二硫化碳为主要原料，通过100~200℃水热反应6~48h制得到石墨烯气凝胶负载硫，再通过化学氧化法得到聚合物包覆的石墨烯气凝胶负载硫的复合材料。本发明制得的石墨烯气凝胶负载硫复合正极，石墨烯交错连接形成三维有序导电网络，其超大的表面积能够吸附更多的硫；聚合物包覆能有效解决充放电过程中硫的体积膨胀和材料粉碎问题。同时，通过这种简单的方法制备的石墨烯负载硫复合材料，可直接作为极片使用，省去了传统电极制备中制浆、涂布等繁琐工艺，易实现工业化生产。

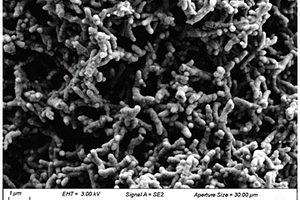

氮掺杂的有序介孔碳/碳纤维复合材料的制备方法 937

 0

本发明涉及一种氮掺杂的有序介孔碳/碳纤维复合材料的制备方法，属于介孔碳基碳纤维复合材料制备工艺技术领域。本发明方法的主要过程是：以三嵌段共聚物为结构导向剂，酚醛树脂预聚体为碳源，正硅酸乙酯为硅源，乙醇为溶剂，以蚕丝纤维为氮源和基底，通过浸泡、溶剂挥发诱导自组装、交联、高温煅烧、刻蚀除去二氧化硅组分，最终得到具有高比表面（230m2/g）的氮掺杂的有序介孔碳/碳纤维复合材料。本发明的优点在于制备过程简便、成本低廉、易于大规模生产。本发明所得到的碳材料可以用于双电层电容器，在扫速5mV/s下，比电容190F/g，1000次循环后还余90%的电容。

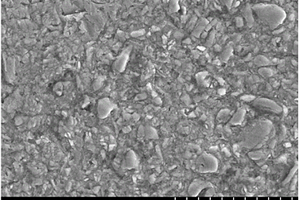

SPS碳化硅颗粒增强铝基复合材料及其制备方法 788

 0

本发明涉及一种SPS碳化硅颗粒增强铝基复合材料及其制备方法，包括如下步骤：1）以SiC粉体、Al粉体为原料，其中，以SiC粉体和Al粉体的致密总体积为基准计，SiC粉体体积分数为2～30%；2）将所述原料配成固含量为40～60wt%的浆料，以硬脂酸为助磨剂进行球磨混合；3）将球磨混合后的浆料烘干，再研磨粉碎后过筛，将得到的粉体在惰性气氛条件下进行放电等离子体烧结，烧结温度为500～600℃，压力为35～50Mpa，保温保压时间为5～20分钟。可以得到具有高致密度、高硬度的碳化硅颗粒增强金属基复合材料。本发明制备方法成型压力低，烧结迅速，材料制备周期短，使制备更加简便，同时得到致密度较高的复合材料烧结体。

硅酸铝钠改性的苯基硅橡胶复合材料及制备方法 944

 0

本发明公开一种硅酸铝钠改性的苯基硅橡胶复合材料及制备方法，所述硅酸铝钠改性的硅橡胶复合材料，按重量份数计算，其制备所用原料由100份甲组份，1-5份乙组分，0.1-3份改性的硅酸铝钠，1-5份催化剂组成。其制备方法即将改性的硅酸铝钠加入溶剂中，得含改性的硅酸铝钠溶液；然后将甲组份加入其中，再加入乙组份和催化剂，依次搅拌、真空抽气，得到混合液倒入模具中，然后再依次真空抽气、固化反应，即得具有良好的力学、导热性能及电绝缘性能的硅酸铝钠改性的苯基硅橡胶复合材料，最终导热系数可达0.284-0.546?W/（m·K），介电常数为1.64-2.64，拉伸强度为0.58-0.68Mpa。

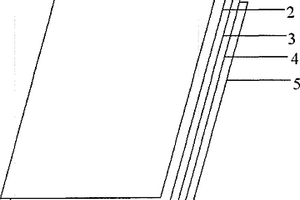

碳纤维增强复合材料板材及其制备方法 918

 0

本发明公开了一种碳纤维增强复合材料板材及其制备方法，包括至少五层结构，厚度为0.8mm-20mm，第一层为天然刨切木皮，第二层采用无纺布层，第三层采用第一碳纤维，第四层采用第二碳纤维，第五层采用第三碳纤维或天然刨切木皮。本发明的有益效果：采用本方案制成的复合材料板材，重量轻，强度高，而且表面的纹路自然，丰富，由于整个板材组成，为碳纤维，环氧树脂和木皮，均为无毒无害产品，因此环保性能较好。该产品可以广泛应用在电子产品的外壳和汽车的内饰件领域，特别在目前国家大力发展电动汽车行业的背景下，应用前景非常广阔，仅需采用不同的模具即可制成各种形状的产品，是汽车轻量化技术领域首选的复合材料。

聚苯硫醚复合材料 1050

 0

本发明提供了一种聚苯硫醚复合材料，该复合材料是由聚苯硫醚、玻璃纤维、冲击改性剂、抗氧剂组成，其组分及其含量分别为(重量百分比):聚苯硫醚40～80％，玻璃纤维20～50％，冲击改性剂3～10％,抗氧剂1～2％,该聚苯硫醚复合材料具有良好的冲击性能，耐热性能，较高的相比漏电起痕指数，同时具有较高的流动性,适于制造电子电器产品、机械产品、汽车零部件及其它耐热、耐腐蚀产品。

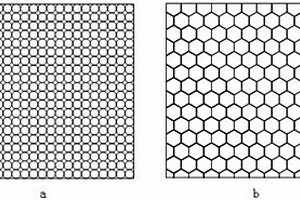

低密度高性能复合材料夹层结构及其制备方法 848

 0

本发明公开了一种低密度高性能复合材料夹层结构及其制备方法，所述夹层结构包括夹芯结构、设置于夹芯结构上底面的上蒙皮层和设置于夹芯结构下底面的下蒙皮层；所述夹芯结构由多个杆件并列排布而成；所述杆件由纤维增强树脂基复合材料构成。本发明将纤维增强树脂基复合材料杆件通过胶接或物理固定的方式拼接成夹芯结构，使芯材在力学性能、湿热性能具有可设计性，且具有复杂型面的可成型性。实现了高精度、高稳定、复杂结构蜂窝夹层结构的制造。

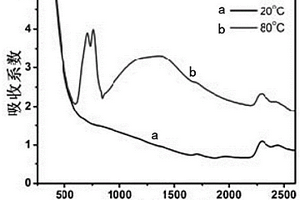

高性能二氧化钒基热致变色复合材料 925

 0

本发明涉及一种高性能二氧化钒基热致变色复合材料，所述高性能二氧化钒基热致变色复合材料包括：作为无机系热致变色材料的二氧化钒和作为有机系热致变色材料的配位基转换体，所述配位基转换体包含可转变金属离子、能与所述可转变金属离子形成低吸光度配合物的低吸光度配位体、和能与所述可转变金属离子形成高吸光度配合物的高吸光度配位体。本发明的二氧化钒基热致变色复合材料，其特点是热致变色波段范围涵盖包括可见光在内的整个日射光谱，因而与传统二氧化钒热致变色材料相比具有极高的总日射调节率。

高CTI抗静电阻燃增强PA6复合材料及其制备方法 705

 0

本发明公开了一种高CTI抗静电阻燃增强PA6复合材料及其制备方法。所述高CTI抗静电阻燃增强PA6复合材料包含如下组分及重量百分比含量:PA630～55%,抗静电剂3～5%,阻燃剂18～35%,滑石粉18～30%,增韧剂5～15%,抗氧剂0.1～0.5%。与现有技术相比,本发明制备的高CTI抗静电阻燃增强PA6复合材料,在保证优良力学性能的同时,耐漏电起痕指数高,抗静电效果稳定持久,而且具有优良的阻燃性能,已经被工业化应用到电子电器领域。

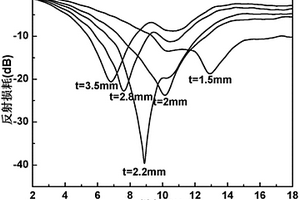

锶铁氧体/锌铁氧体复合材料及其制备方法和应用 1035

 0

本发明涉及一种锶铁氧体/锌铁氧体复合材料及其制备方法和应用，锶铁氧体与锌铁氧体的摩尔比为1∶1-2∶1。制备方法包括：（1）将可溶性锶盐的水溶液、可溶性铁盐的水溶液和可溶性锌盐的水溶液混合均匀得混合液，再与柠檬酸混合，调节pH值至6.5-7.5，挥发溶剂得湿凝胶；（2）将上述湿凝胶真空干燥后进行自蔓延燃烧，去除柠檬酸得前驱物，然后煅烧前驱物，冷却后即得。锶铁氧体/锌铁氧体复合材料应用于微波吸收材料。本发明工艺简单，前驱物烧结活性高，煅烧温度低，易于工业化生产；制得的锶铁氧体/锌铁氧体复合材料成分均匀，介电性能良好，在微波吸收领域中有广泛的应用前景。

太阳能电池用银-聚苯胺复合材料的制备方法 926

 0

本发明涉及一种太阳能电池用银‑聚苯胺复合材料的制备方法，包括以下步骤：(1)以硝酸银溶液作为电解液，取两个Pt网分别作为阳极和阴极，电化学沉积，得到沉积有Ag的Pt网；(2)将去离子水加入到硫酸中，配成硫酸溶液，再加入苯胺，搅拌均匀后恢复至室温，得到苯胺硫酸溶液；(3)以步骤(1)中沉积有Ag的Pt网作为阳极，以Pt作为阴极，以苯胺硫酸溶液作为电解液，继续进而二次沉积，即得到目的产物。与现有技术相比，本发明通过电化学沉积法在太阳能电池常用微米级银粉的表面附着一层PANI导电薄膜，以提高电子在复合材料中的传输，降低复合材料的阻抗，提高导电性。

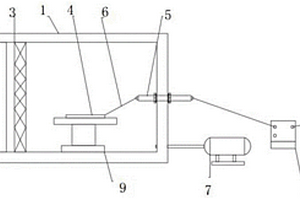

用于真空环境下的复合材料固化变形检测装置和检测方法 874

 0

本发明涉及一种用于真空环境下的复合材料固化变形检测装置和检测方法，该检测装置包括：可加热的箱体，箱体内设置有控制面板、加热板、需要加热的零件、安装零件的工作台、转接头；零件和转接头之间安装有传感器；转接头一端位于可加热的箱体内，另一端位于可加热的箱体外；控制面板和加热板之间设置有隔热板；真空密封转接头在可加热的箱体外的一端连接在计算机上。本发明提供的装置使得复合材料在真空环境下的的加热固化做到各处均匀一致。能实现复合材料制件的内部温度均匀分布和制件的内外固化同步，从而大大减少固化后的制件发生分层、变形、开裂、残余应力等各种缺陷的概率，使制件因为内部温度不均匀而导致的报废率得到大幅降低。

负载TiO₂/MIL-53 （Al）氧化石墨烯复合材料的制备方法 965

 0

本发明公开了一种负载TiO₂/MIL‑53(Al)氧化石墨烯复合材料的制备方法，包括下述步骤：首先将氧化石墨烯(GO)、硝酸铝(Al(NO₃)₃·9H₂O)和对苯二甲酸溶解在二甲基甲酰胺溶解中,水热反应后离心分离洗涤干燥；之后加入钛酸四丁酯搅拌，最后在马弗炉中煅烧即得负载TiO₂/MIL‑53(Al)氧化石墨烯复合材料，得到的复合材料应用于污水中有机物的吸附，具有优异的吸附性能和稳定性。

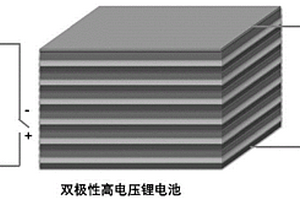

基于VA族单质或其复合材料负极的双极性电极及双极性锂离子电池 1039

 0

本发明涉及一种基于VA族单质或其复合材料负极的双极性电极及双极性锂离子电池。所述双极性电极包括：VA族单质或VA族单质与掺杂材料形成的复合材料负极、铝箔集流体和锂离子电池正极；所述VA族单质或其复合材料负极的下截止电压为0.3～1 V时，具有200 mAh/g以上的质量比容量。

挤出级PPS复合材料及其制备方法 1023

 0

本发明提供了一种挤出级PPS复合材料及其制备方法，所述复合材料按重量份计包括以下组分：PPS 50份‑60份；有机硅共聚PC 10份‑12份；增韧剂25份‑35份；润滑剂0.5份‑2份；炭黑0.5‑1.5份。本发明通过采用线性PPS作为第一基体树脂，有机硅共聚PC做为第二基体树脂，通过多种功能化增韧剂优化组合增韧改性，同时采用合适的润滑剂体系和优化螺杆组合，解决挤出加工过程中管材内外壁凹坑问题，以及挤出模头有污垢残留的问题，最终制备的PPS复合材料具备良好的延展性，耐化学溶剂能力和挤出弯折定型性能。
