全部
▼
热搜：
1037
0

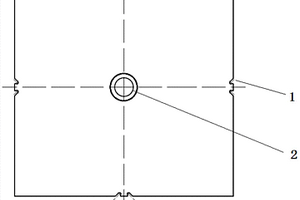

本实用新型涉及坩埚顶盖。碳-碳复合材料制成的工业坩埚顶盖，包括一坩埚顶盖主体，坩埚顶盖主体的横截面呈一正方形；坩埚顶盖主体是一由碳-碳复合材料制成的坩埚顶盖主体；坩埚顶盖主体上设有用于夹持坩埚顶盖主体的凹槽，正方形的四个边部的中央均设有两个凹槽，正方形的同一边部上设有的两个凹槽关于正方形的中心线对称，正方形的同一边部上设有的两个凹槽的夹角为90°。本实用新型通过坩埚顶盖主体由碳-碳复合材料制成，碳-碳复合材料最高理论温度更高达2600℃，而且本实用新型在坩埚顶盖主体上设有用于夹持坩埚顶盖主体的凹槽，通过在坩埚顶盖主体的四个边部均设有凹槽，便于用户通过不同的工具进行夹取。
1130
0

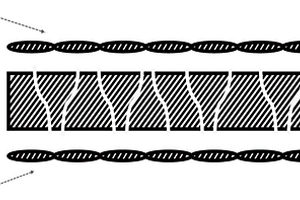

本实用新型提供了一种柔性透气防弹复合材料，其特征在于，该柔性透气防弹复合材料包括至少一层织物层和至少一层具有通孔的柔性封闭腔体层，该柔性封闭腔体中填充有剪切增稠液；其中，所述通孔在所述柔性封闭腔体中的延伸方向为直线的或者非直线的。本实用新型提供的柔性透气防弹复合材料抗击弹丸的效力主要来自剪切增稠液体，剪切增稠液体一旦受到外力冲击，立刻变得非常坚硬，抵抗弹丸的穿过；而在没有受到外力冲击时为液体，因此穿着时柔软、舒适；而且，由于防弹层中具有通孔，增加了透气功能；尤其是通孔采用倾斜或者弯曲，折回的延伸设置，使得弹丸或者弹丸碎片很难穿透该柔性透气防弹复合材料。
843
0
本实用新型提供了一种基于硫化银石墨烯复合材料修饰电极的电化学传感器，包括：工作电极、参比电极、对电极，所述工作电极包括：基底电极；设置于基底电极外表面的硫化银石墨烯复合材料；设置于硫化银石墨烯复合材料表面的Nafion层。基底电极为玻碳电极。所研制的硫化银石墨烯复合材料满足导电性好、比表面积大等优点。优良的电化学活性电极材料应用于对药物加替沙星浓度的快速检测。采用电化学检测法具有低成本、响应快、设备简单、灵敏度高、可靠性好等优点，便于实现对微量、痕迹量药物的快速检测，具有良好的经济和社会效益。
716
0

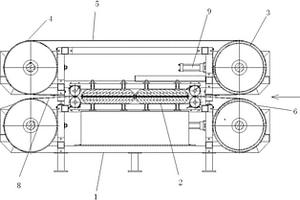

本实用新型公开了一种复合材料双钢带压机，其包括：机架；安装于机架的热压板组件，其设置有供钢带通过的钢带通过间隙；安装于机架上部的上钢带驱动辊组件，其包括靠近机架右侧的上驱动辊、靠近机架左侧的上从动辊，上驱动辊、上从动辊之间安装有穿过钢带通过间隙的上钢带；安装于机架下部的下钢带驱动辊组件，其包括靠近机架右侧的下驱动辊、靠近机架左侧的下从动辊，下驱动辊、下从动辊之间安装有穿过钢带通过间隙的下钢带；上钢带、下钢带夹持复合材料而通过热压板组件的钢带通过间隙。该复合材料双钢带压机能够实现连续生产作业，从而提高复合材料处理的加工效率。
1101
0

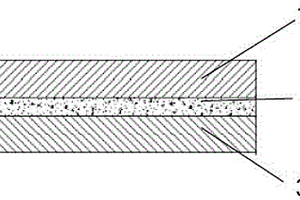

本实用新型涉及一种用于汽车内饰件的循环利用的撒粉复合材料，它包括上层无纺织物、底层无纺织物以及位于上层和底层之间的中间撒粉层，所述中间撒粉层的粉料颗粒直径为5～10mm，中间撒粉层撒粉加入到上层无纺织物和底层无纺织物的中间，在针刺作用下纤网复合在一起。采用本实用新型的撒粉复合材料，不仅可以解决边角料需要焚烧或填埋的非环保措施而对环境造成影响的问题，而且通过循环利用来降低原材料成本，提高产品利润率。另外，本复合材料的制造过程效率高，用时短，耗能小，可以达到节省资源和成本、过程简单高效、绿色环保的目的。用本复合材料生产出来的产品还能满足客户的标准和要求。
830
0
本发明提供了一种用于复合材料的水性高耐候涂料，该涂料通过水性丙烯酸树脂与片状功能性填的协同作用，提供了特别适用于复合材料表面的水性涂料。该涂料用于涂布复合材料的表面，其在兼顾了其他性能的同时，特别地能够满足超高耐候性的要求。同时，本发明还提供了该水性高耐候涂料的制备方法。
1084
0
本申请涉及风力叶片领域，具体公开了一种复合材料风机叶片及其制备方法与应用。一种复合材料风机叶片，包括壳体、主梁、腹板、后缘梁、叶根预制件，还包含以下质量混合比的组分：HYVER树脂30‑40%；纤维原料45‑55%；芯材0‑20%；环氧结构胶0‑10%。本申请采用HYVER 树脂作为结构层，所制备之复合材料具备优异力学性能，因此在符合叶片设计要求前提下，可以减少铺层数，进而达到减重目的，由于本申请采用HYVER 树脂作为结构层，HYVER树脂成本可明显低于现有主流材料，力学性能却高于现有主流材料，有利于降低成本和提高风机叶片的强度，且HYVER 树脂灌注效率高，因此整体具有良好的应用性。
本发明涉及一种水晶废渣/联苯四胺型环氧基体树脂复合材料的制备方法，包括：将水晶废渣烘干、粉末化，进行偶联剂表面处理；然后将水晶废渣粉末与联苯四胺型环氧基体树脂、短纤维混合均匀，得到联苯四胺型环氧树脂基复合材料体系，填充入模具，加热加压固化成型，即得。本发明制备得到的复合材料不仅可高效处理水晶废渣，消除环境污染，而且可变废为宝，实现资源化利用，对环境综合治理等均具有非常重要的现实意义，可获得良好的社会效益和经济效益。
819
0
本发明公开了一种高导热聚丙烯/石墨烯复合材料，其由如下质量份比例的组分制成：氧化石墨烯1～4，聚丙烯6～9。本发明还公开了其制备方法，包括以下步骤：用聚多巴胺修饰氧化石墨烯，增强其在溶液中的分散性；将聚丙烯粉末分散到有机溶剂中，待聚丙烯完全溶解，将聚多巴胺功能化的氧化石墨烯加入该溶液，得到混合分散液；烘干溶剂得到聚丙烯/石墨烯薄膜，将多层该薄膜堆叠并热压的方法得到聚丙烯/石墨烯复合材料。本发明通过聚多巴胺改性氧化石墨烯促进其分散，通过层层堆叠并热压的方式实现了氧化石墨烯在水平方向的高度取向，降低氧化石墨烯片之间的界面热阻，提高复合材料的面内热导率，拓宽了其应用范围。
730
0
本发明公开了一种石墨烯/PA10T纳米复合材料及其制备方法，先将石墨烯粉体进行功能化处理，然后将功能化石墨烯粉体分散于溶剂中制成功能化石墨烯浆体，将PA10T树脂粒料加入到功能化石墨烯浆体中，经充分均匀混合和烘干后得石墨烯/PA10T共混粒料，将共混粒料及相关助剂置于双螺杆挤出机中，经挤出、牵条和造粒，得石墨烯/PA10T纳米复合材料。本发明实现了石墨烯在PA10T基体的均匀分散，能充分的发挥出石墨烯材料的优异性能，可以依据石墨烯不同的添加量制备出高强、导电或导热的PA10T复合材料。并且本发明制备工艺简便，适合工业化大规模生产，进一步拓宽了特种工程塑料PA10T的应用领域。
1155
0

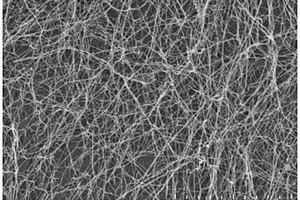

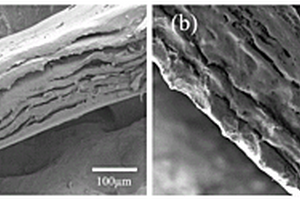

本发明涉及一种高强度细菌纤维素复合材料及其制备方法，其特征是采用原位培养的方法，在细菌纤维素培养过程中引入拉伸装置，使其原位生长时实现纤维素的定向排列；具体为向木醋杆菌生物培养液中添加可溶性聚合物，并于培养容器中放置可控伸缩的硅胶管，在细菌纤维素生物合成时向硅胶管中通氧气，调节硅胶管拉伸速度，生物合成的细菌纤维素水凝胶附着在硅胶管上沿拉伸方向形成高取向结构，同时培养液中的聚合物分子填充在细菌纤维素三维网状结构中，通过氢键相互作用力与细菌纤维素分子链连接，进一步提高了细菌纤维素复合材料的机械强度；制得的高强度细菌纤维素复合材料拉伸杨氏模量为3.0~8.0MPa，拉伸断裂应力为3.0~7.5MPa，拉伸断裂伸长率为10~40%。高强度细菌纤维素复合水凝胶属于高附加值生物材料，经机械和化学手段复合改性，其力学性能优于传统水凝胶，具有广阔的市场发展潜力。
969
0

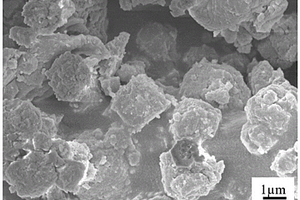

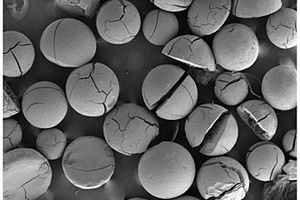

本发明提供了一种氟化镁复合材料及其制备方法和应用，所述制备方法包括：将改性苯乙烯基两性离子交换树脂进行预处理；将镁源、硅添加剂以及预处理后的改性苯乙烯基两性离子交换树脂置于有机物‑水混合液中进行离子交换，然后添加有机胺进行反应，反应后进行真空干燥，得到中间产物；将得到的中间产物依次进行炭化处理和活化处理，得到炭小球基氟化镁复合材料；所述制备方法制得的氟化镁复合材料比表面积可达602m2/g以上，同时材料结构可控，可回收利用，有利于工业化生产应用。
1039
0
本发明涉及车用材料技术领域，具体涉及一种低VOC的PP复合材料及其制备方法。一种低VOC的PP复合材料，由以下重量份数的组分制成：聚丙烯100份，滑石粉10份～30份，增韧剂5份～15份，成核剂0.1份～0.4份，主抗氧剂0.1份～0.5份,辅助抗氧剂0.1份～0.5份，润滑剂0.1份～0.5份，光稳定剂0.1份～0.5份，吸附剂1份～5份，热老化稳定剂1份～5份。本发明的复合材料制备方法，复配过程和加工过程简单，易于加工制备；使用普通设备可制备出既具有低VOC的特性，又具有很好的耐热氧化性能，即达到在150℃鼓风烘箱中700小时不出现粉化。
823
0
本发明涉及一种高光泽低收缩隔热免喷涂PP复合材料及其制备方法，制备方法为：将PP树脂I和改性剂熔融共混制得高光泽低收缩隔热免喷涂PP复合材料；改性剂主要由低收缩填充母粒、α‑烯烃共聚物和免喷涂效果粉组成；低收缩填充母粒主要由PP树脂II、硫酸钙晶须、钛酸盐片晶和相容剂组成，相容剂为茂金属催化的分子量为3000～4000的聚丙烯蜡接枝马来酸酐；最终制得的高光泽低收缩隔热免喷涂PP复合材料的光泽度为70～85，收缩率为0.3～0.6％，红外反射率为82～90％，在满足客户隔热及低收缩要求的同时，还具有更高的光泽度，拓宽了PP材料的应用，可广泛应用于汽车、家电及童车领域。
1047
0

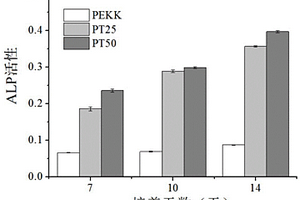

本发明公开了一种复合材料、原料组合物、骨修复体、制备方法和应用。该复合材料的原料组合物，包含下述组分：钽材料粉末和聚芳醚酮粉末，所述钽材料粉末和所述聚芳醚酮粉末的体积比为(1:4)～(1:1)，所述钽材料粉末的粒径为100nm～5μm。采用该组合物制备得到的复合材料具有良好的生物活性及相容性，且力学性能优良，能够促进细胞的粘附、增殖和分化，能够刺激骨生长，加速骨愈合，减少骨植入材料植入后的愈合时间。采用该组合物制备得到的骨修复体植入后不会引起炎症反应，且其弹性模量、韧性和断裂强度等力学性能与人骨相匹配，不会造成应力遮挡引起的骨修复材料松动和骨吸收等负面效应，能够满足临床对于骨修复的需要。
1031
0
本发明涉及一种增强型铜基复合材料及其制备方法和应用，具体涉及一种β‑Sialon晶须增强铜基复合材料及其制备方法和应用，所述复合材料以铜或铜基合金为基体相，以β‑Sialon晶须作为增强相，所述β‑Sialon晶须分布在基体相中；所述β‑Sialon晶须的体积分数为3～30%。

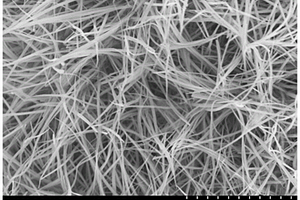

本发明公开了一种NiMoO4@Co3O4核壳纳米复合材料、制备方法和应用。本发明先通过水热反应法在集流体基底上生长NiMoO4纳米线，然后利用水热法在NiMoO4纳米线上生长Co3O4，最终得到具有一维纳米结构的NiMoO4@Co3O4核壳纳米复合材料。本发明方法工艺简单，易于工业批量化生产，所制备的一维纳米复合材料，尺寸均一，结构完整，电化学性能优异，有望作为优异的超级电容器电极材料。

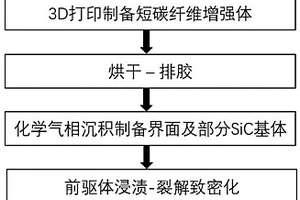

本发明涉及一种短碳纤维增强Csf/SiC陶瓷基复合材料及其制备方法，所述短碳纤维增强Csf/SiC陶瓷基复合材料的制备方法包括：（1）将短碳纤维、分散剂、粘结剂和溶剂混合，得到短碳纤维浆料；（2）将所得短碳纤维浆料通过3D打印成型制备得到短碳纤维定向排列的增强体；（3）将所得增强体经过干燥和排胶后，再制备界面相和部分SiC基体，最后经过致密化工艺，得到所述短碳纤维增强Csf/SiC陶瓷基复合材料。
910
0
本发明提供一种用于改善土壤的复合材料，所述复合材料包括电炉滚筒钢渣、城市生活垃圾和草木灰，其中电炉滚筒钢渣、城市生活垃圾和草木灰的质量比为1:（1~2）:（0.5~1.5）。本发明中上述用于改善土壤的复合材料及堆肥方法养分充足，具有肥效长久、肥力强劲的特点，而且能改善土壤的团粒结构。
1075
0

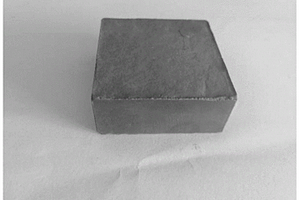

一种制备石墨烯增强铝基复合材料的方法，包括一个制备氧化石墨烯的步骤；一个制备石墨烯/氢氧化铝/铝包覆结构粉体的步骤；称取颗粒状铝粉和氧化石墨烯，将其溶于水和酒精的混合溶液中，加入盐酸溶液进行超声处理，随后清洗干燥，制备出石墨烯/氢氧化铝/铝多层包覆结构的粉体；分两步对石墨烯/氢氧化铝/铝多层包覆结构的粉体进行热压烧结的步骤，第一步处理处理温度为180~220℃，保温时间在30 min；第二步处理温度为580℃，热压烧结2~3 h，压强为100~200 MPa之间，得到石墨烯增强铝基复合材料。本发明采用静电自组装的方法使石墨烯分散更加均匀，防止了石墨烯的团聚现象，显著的提高了复合材料的性能。

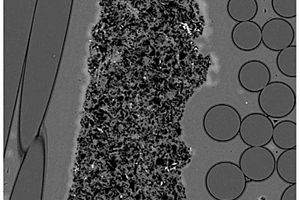

本发明涉及一种提高SiCf/Si‑B‑C自愈合陶瓷基复合材料抗高温水/氧侵蚀性能的方法，所述SiCf/Si‑B‑C自愈合陶瓷基复合材料包括Si‑B‑C基体和分布于Si‑B‑C基体中的SiC纤维，在Si‑B‑C基体中引入改性组分以提高所述SiCf/Si‑B‑C自愈合陶瓷基复合材料的抗高温水/氧侵蚀性能，所述改性组分为含Al、稀土元素的氧化物、硼化物和氮化物中的至少一种，优选为Al2O3和/或LaB6。
838
0

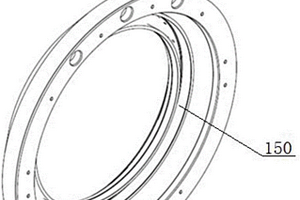

本发明提供了一种复合材料密封罩，用以与篦齿结构配合形成密封结构，所述密封罩包含内壁板和外壁板，所述内壁板与所述外壁板之间通过所述内壁板上的引气孔形成引气通道，所述复合材料采用双马来酰亚胺树脂和玻璃纤维布材质。本发明还提供了一种用于制备上述复合材料密封罩的方法，具体包括：步骤a，将双马来酰亚胺树脂浸润玻璃纤维布制成预浸料；步骤b，利用模具铺层所述预浸料；步骤c，对铺层后的所述预浸料成型以获得所述密封罩的所述内壁板和所述外壁板以及步骤d，形成所述内壁板上的所述引气孔。
941
0
本发明公开了一种含有复合阻燃剂的聚氯乙烯复合材料及其制备方法，该复合材料为含有植酸锡包覆羟基锡酸锌复合阻燃剂的聚氯乙烯复合材料，其制备包括以下步骤：S1：分别按照如下重量份比例制备原料：PVC树脂100份，植酸锡包覆羟基锡酸锌复合阻燃剂12～15份，苯二甲酸二辛酯40～50份，硬脂酸0.5～1份，硬脂酸钙0.5～1份，Ca‑Zn稳定剂2～5份；S2：密炼成片：将上述原料混合均匀，加入到密炼机上密炼；S3：硫化冷压：将片状材料转入平板硫化机，热压，而后冷压，即得到含有复合阻燃剂的聚氯乙烯材料。本发明的制备过程简洁，降低锡基阻燃剂的加入量，在软质PVC中有表面改性作用，具有广阔的应用前景。
1052
0

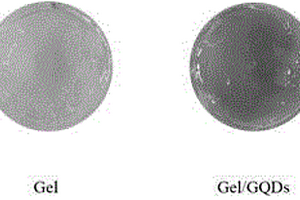

本发明公开了一种石墨烯量子点/水凝胶复合材料，所述石墨烯量子点/水凝胶复合材料包括交联网络和吸附在所述交联网络上的石墨烯量子点；所述交联网络包括生物相容大分子和交联剂；所述交联剂含有碳碳双键和羧基。本发明通过将具有诱导成骨分化潜能的GQDs负载在水凝胶上形成一种复合材料，改善水凝胶自身不能有效促进成骨分化的不足，克服GQDs自身无法凝聚成形，从而单独应用于体内作为骨缺损修复支架的缺陷，从而为促进生物体内的骨缺损部位的尽快愈合提供一种新的可能支架材料。
1042
0

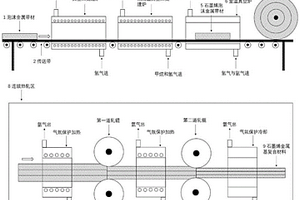

本发明公开了一种三维原位石墨烯增强金属基复合材料的连续化制备方法，将商业泡沫金属基材通过传送带输运到氢气还原气氛的高温真空热处理炉中，去除基材表面杂质和油污；将金属基材通过传送带输运到氢气和甲烷混合气氛保护的高温热处理炉中，将石墨烯通过化学气相沉积在泡沫金属基材上；再将沉积后的石墨烯泡沫金属基材通过传送带输运到氢气与氩气混合气体保护的室温真空炉中，冷却至室温；采用收放卷装置进行收放卷并堆叠在传送带上；将堆叠完成的多层石墨烯泡沫金属基材输运到连续热轧区，进行多道次连续热轧，从而实现金属基石墨烯复合材料的高温成型与连续化制备。本发明用于多种金属基石墨烯复合材料的制备，石墨烯‑金属基体结合程度高。
本发明公开了一种用于气辅成型工艺的滑石粉/玻纤改性聚丙烯复合材料及其制备方法，其中所述的用于气辅成型工艺的滑石粉/玻纤改性聚丙烯复合材料由如下的重量百分比的原料构成。聚丙烯树脂40‑90份，短切玻璃纤维20‑30份，滑石粉0‑10份，相容剂1‑5份，抗氧剂0.1‑5份，润滑剂0.05‑0.2份。本发明操作简单，将聚丙烯、短切玻璃纤维、滑石粉、相容剂、抗氧剂、润滑剂通过合适的比例进行配比，然后采用双螺杆挤出机挤出切粒得到成品。通过本发明制备得到的滑石粉/玻纤改性聚丙复合材料，流动性能好，熔体强度高，机械性能优，克服传统玻纤增强聚丙烯材料制件容易出现表面浮纤团聚以及容易翘曲变形的缺点，同时能很好的满足气辅成型工艺的加工工艺要求。

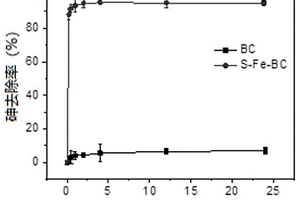

本发明公开了一种硫掺杂纳米四氧化三铁/生物炭复合材料及其制备方法和其在重金属砷和/或铅污染土壤修复中的应用。其中，所述复合材料是在生物炭载体上负载有硫掺杂的纳米四氧化三铁；制备所述生物炭载体所使用的生物质原材料包括农业废弃物。本发明的硫掺杂纳米四氧化三铁/生物炭复合材料制备过程同时将固体负载和硫化改性结合起来，使得材料具有高效吸附性能、还原性能和回收潜力，可达到同时高效去除土壤中的砷和铅污染目的。本发明既弥补了单纯使用生物炭和纳米铁材料的局限性，又可解决实际土壤修复过程中以阴离子形态存在的砷污染和以阳离子形态存在的铅污染难以同时高效去除的难题，具有广阔的应用前景。
758
0

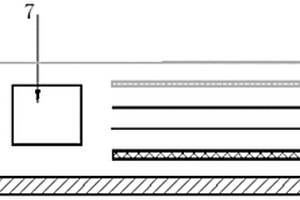

本发明公开了一种高精度复合材料天线反射面蒙皮成型方法；其处理步骤包括：高精度模具表面涂覆脱模剂；将预浸料置于烘箱中加热一定时间；将预浸料铺覆在高精度模具表面；在预浸料表面覆盖低透气脱模布/均压板/透气材料/真空袋；进罐抽真空升温打压固化；固化结束后将反射面脱模，在反射面表面形成零气泡富树脂层。本发明利用成型模具面的高精度和低透气脱模布的保胶能力，使得复合材料天线反射面蒙皮贴模具面富树脂，得到等同于模具精度的反射面蒙皮，同时实现复合材料天线反射面蒙皮的低孔隙率与重量控制。
1048
0

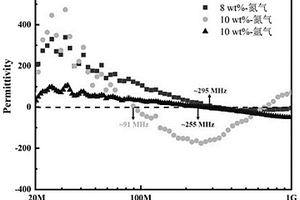

本发明公开了一种具有弱负介电性能的陶瓷基三元复合材料及制备方法，包括：步骤1，分别称量氮化钛、多壁碳纳米管和钛酸铜钙后混合，其中多碳纳米管的质量占混合物总质量的6‑12％，将混合物粉碎，得到浆料；步骤2，浆料干燥后研磨，得到粉体；步骤3，将聚乙烯醇加入粉体后造粒，干压成型，得到坯体；步骤4，烧结坯体，得到陶瓷基三元复合材料。与金属材料、纯氮化钛等相比，本发明制备的氮化钛/多壁碳纳米管/钛酸铜钙三元复合材料的负介电常数低于200，在特定频率附近可以趋近于零，特别是在军事领域大功率微波器件、衰减瓷等方面具有重要应用价值。本发明提出的制备技术具有工艺简便，可以实现产品的批量化生产，具有很好的技术转化前景。
中冶有色为您提供最新的上海上海有色金属复合材料技术理论与应用信息，涵盖发明专利、权利要求、说明书、技术领域、背景技术、实用新型内容及具体实施方式等有色技术内容。打造最具专业性的有色金属技术理论与应用平台！
2025年07月09日 ~ 11日
2025年07月11日 ~ 13日
2025年07月16日 ~ 18日
2025年07月16日 ~ 18日
2025年07月17日 ~ 19日
