北京有色金属复合材料技术理论与应用

基于3D打印的钢基耐磨耐蚀涂层快速铸造制备方法 984

 0

一种基于3D打印的钢基耐磨耐蚀涂层快速铸造制备方法，属于金属基复合材料制备技术领域。本发明将镍基合金粉、WC粉、TiC粉、铬铁粉及助熔剂等混合均匀，与适量的分散剂加入到配制好的预混液中，搅拌均匀制得低黏度、高固相含量的涂层料浆，通过复合双喷头3D打印装置将金属料浆和蜡基模料同步分区打印得到铸件特定工作区域具有耐磨耐蚀涂层的铸件原型蜡模，对模型进行制壳、脱模、高温焙烧等熔模铸造工序后浇注高温钢液，冷却、后处理，即可制造出钢基表面耐磨耐蚀涂层精密铸件。本发明制造出的铸件尺寸精度高，耐磨耐蚀涂层表面质量好且与钢铁基体冶金结合，在使用过程中既保证了基体材料的韧性，又提高了服役区域的高耐磨性和耐腐蚀性，使铸件具有更优的综合性能。

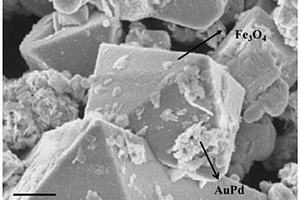

AuPd/Fe3O4原位电芬顿催化剂及其制备方法和应用 1037

 0

本发明公开了一种AuPd/Fe3O4原位电芬顿催化剂，并公开了该催化剂的制备方法和应用，AuPd/Fe3O4原位电芬顿催化剂为金钯合金与Fe3O4两种化合物复合而成的复合材料，其中Fe3O4基底呈八面体，平均大小在500nm左右；金钯合金附着在了Fe3O4上，金、钯的负载量分别为0.5-5％；金、钯为零价态。其制备方法主要包括；将制备好的Fe3O4粉末，分散到质量体积比为200倍的超纯水中，超声5-10min后加入一定量的氯化钯和氯金酸溶液，使反应体系中，以Fe3O4粉末质量计，含有Au、Pd的质量分别为0.5-5％，在一定条件下反应并经分离干燥得到。可应用于有机废水降解，高效且便于回收。

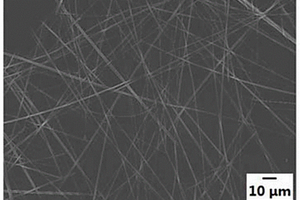

含镧系元素聚丙烯/聚氨酯X射线屏蔽复合纤维的制备方法 1112

 0

一种含镧系元素聚丙烯/聚氨酯X射线屏蔽复合纤维的制备方法涉及医用屏蔽X射线材料领域，本发明以聚丙烯/聚氨酯复合材料为基体，添加镧系化合物颗粒，经挤出机共混挤出、造粒后得到纺丝母粒；将所得纺丝母粒喂入单螺杆纺丝机，经纺丝、卷绕得到初生纤维，所采用纺丝温度200～230℃，螺杆转速20～30r/min,卷绕速率6～9m/min，喷丝孔直径为0.1～0.2mm；将上述初生纤维选用对二甲苯在温度100～110℃条件下溶解0.5～1.5h，将处理后的纤维经无水乙醇淋洗两遍后在烘箱温度50℃条件下鼓风烘10h。本发明为提高纤维中镧系元素的有效含量，用对二甲苯在加热的条件下溶解掉纤维中的部分聚丙烯，保留聚氨酯弹性骨架，得到高屏蔽剂含量、兼具弹性及透气性的X射线屏蔽纤维。

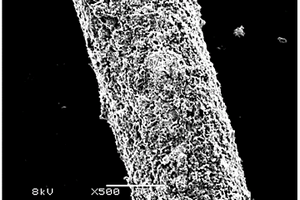

基于肽纳米管/壳聚糖的电化学细胞传感器及制备方法 793

 0

一种基于肽纳米管/壳聚糖的电化学细胞传感器及制备方法，属于电化学传感器及其制备技术领域。基于肽纳米管/壳聚糖的电化学细胞传感器为制备的肽纳米管/壳聚糖在电极界面形成了类似网状结构，肽纳米管相互交错、均匀的分布在壳聚糖薄膜中，其中肽纳米管直径在100-500nm，长度在100-1000μm范围内。制备步骤包括：肽纳米管/壳聚糖复合材料的制备，肽纳米管/壳聚糖修饰电极的制备，基于肽纳米管/壳聚糖仿生界面电化学细胞传感器的制备。优点在于，通过简单的制备方法，构建高性能的界面，从而实现对癌细胞快速、灵敏地检测。

纳米二氧化钛薄膜的制备方法 708

 0

本发明公开了一种纳米二氧化钛薄膜的制备方法，步骤如下：(1)配制纳米TiO2悬浮液；(2)使用超声波清洗器震荡纳米TiO2悬浮液，得纳米TiO2胶体溶液；(3)将上述纳米TiO2胶体溶液倒入容器中，然后将需要镀膜的陶瓷电极材料放入纳米TiO2胶体溶液中，静置，取出陶瓷电极材料，在空气中自然干燥，则陶瓷电极材料表面即会形成一层纳米TiO2薄膜；(4)重复上述步骤(3)两次，得到表面有3层纳米TiO2薄膜的陶瓷电极材料。本发明的纳米二氧化钛薄膜的制备方法，采用溶胶凝胶和液相沉积法相结合的方法，可在陶瓷电极材料上制备可降解甲醛的纳米TiO2催化涂层，所得到的陶瓷电极材料与纳米TiO2涂层组成的复合材料，对甲醛的降解率达到90％以上。

由聚氨酯结构改性的双酚F环氧树脂组合物及其制备和应用 1123

 0

本发明涉及一种由聚氨酯结构改性的双酚F环氧树脂组合物，其组分包括：质量百分数88-99%的双酚F型环氧树脂和质量百分数1-12%的异氰酸酯；其制备包括：将双酚F型环氧树脂反应物在高温下抽真空脱水至无气泡产生；经冷却后，在氮气保护下，加入异氰酸酯反应物，先于50-70℃搅拌反应1-2小时，然后升温至80-100℃，继续反应2小时以上，制得由聚氨酯结构改性的双酚F环氧树脂组合物。本发明通过聚氨酯结构原位改性环氧树脂组合物的方法，引入极性氨基甲酸酯基团，将其应用于碳纤维上浆剂的制备，可以提高上浆剂的工艺渗透性，改善上浆工艺性和碳纤维的集束性和耐磨性能，有利于12K及以上丝束数碳纤维工程化应用和高性能复合材料的制造。

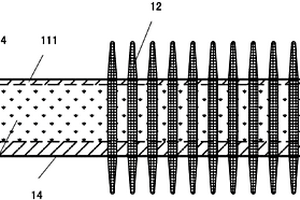

采用非线性预制橡胶应力锥的交流电缆端头 1157

 0

本发明提出了一种采用非线性预制橡胶应力锥的交流电缆端头，属于高压交流电缆附件设计领域。该交流电缆端头由硅橡胶绝缘座和硅橡胶绝缘伞群组成的电缆端头主体、电缆导体连接金具、密封帽及非线性预制橡胶应力锥，其中，应力锥导电或半导电部分由硅橡胶和炭黑复合而成；应力锥绝缘部分采用非线性电导复合材料,由氧化锌陶瓷粉体颗粒与硅橡胶复合而成。本发明使得预制橡胶应力锥的电压等级适用范围得到进一步扩大，不仅适用于低电压等级电缆端头，而且对于高电压等级电缆端头也可以起到很好的场强均匀作用；同时不仅解决了电缆屏蔽层切口处场强集中问题还使得应力锥锥面处场强集中问题得以解决，提高了电力电缆系统长期运的可靠性。

用于DNA检测的荧光复合纳米粒子的制备及检测方法 734

 0

本发明涉及功能复合材料领域，提供了一种用于DNA检测的荧光复合纳米粒子的制备及检测方法，该荧光复合纳米粒子通过共沉淀作用制备而成，制备步骤包括：将侧链修饰有碱基的共轭寡聚物溶于有机溶剂，得到溶液A；将荧光染料修饰的寡核苷酸序列溶于超纯水中，得到溶液B；将溶液A迅速注入溶液B，混合均匀过滤即得到荧光复合纳米粒子；将待测DNA加入复合纳米粒子溶液后，观测荧光信号变化，检测不同碱基数目的DNA。本发明所制备的复合纳米粒子体系克服了现有DNA检测体系制备繁琐，成本高和灵敏度低等缺点，具有独特的荧光性能及良好的生物兼容性，在生物检测领域具有很好的实用价值。

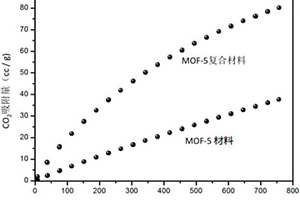

提高金属有机骨架材料二氧化碳吸附的方法 1001

 0

本发明公开了一种提高金属有机骨架材料二氧化碳吸附的方法，属于无机‑有机杂化的制备技术领域。所述方法具体为：通过具体的方法合成制备各种多孔的MOF材料，再通过有机合成的方法合成各种邻二炔基芳香族化合物单体，通过浸泡使有机单体进入MOF材料的孔道内，再通过简单的热引发聚合反应，使得有机单体在MOF材料孔道内发生聚合反应得到MOF复合材料。该方法生成的聚合物可以把MOF材料孔道分割成更小的适合抓捕二氧化碳分子的孔室，从而提高MOF材料的二氧化碳吸附能力和选择性。本发明所述热引发的聚合方法操作简单，加工成型速度快，原料成本低廉，具备产业化优势。

二硫代氨基甲酸·特丁基对苯二酚合稀土配合物橡胶配合剂 829

 0

一种二硫代氨基甲酸·特丁基对苯二酚合稀土配合物橡胶配合剂，属于多效的硫化配合剂技术领域。该橡胶配合剂由稀土金属离子与二硫代氨基甲酸盐、特丁基对苯二酚配合而成，其中稀土金属离子包括镧、铈、镨、钕、钐、铕、钆、铽、镝、钬、铒、铥、镱、镥。这种双配体稀土配合物可同时作为硫化促进剂和橡胶防老剂使用，不仅具有良好的硫化特性，增强橡胶复合材料的综合物理机械性能，还可以起到抗老化的效果，延长制品使用寿命。此外，该双配体稀土配合物在硫化过程，不会产生对人体有害的物质，清洁无污染，是一种新能环保的橡胶助剂。

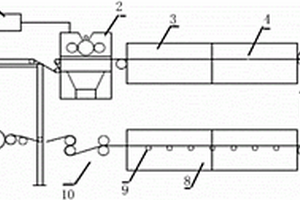

热塑性树脂预浸料及其制备设备 943

 0

本发明公开了一种热塑性树脂预浸料及其制备设备。该设备包括恒张力放卷装置，第一撒粉装置，第一加热装置，纤维织物正反面转向装置，第二撒粉装置，第二加热装置，压平浸渍装置和收卷装置。该设备采用撒粉法工艺，适用于将不同粒径大小的树脂和不同织物形式的各类纤维复合，制备热塑性树脂预浸料。本发明设备结构简单，造价低廉，无其他物料引入，经济环保；该设备制备的热塑性树脂预浸料，具有室温长期贮存、成型周期短、生产效率高等特点，其制成的热塑性树脂基复合材料具有优异的抗冲击韧性、耐疲劳损伤性能、可修补和回收再利用等一系列优点，是一种绿色环保材料。

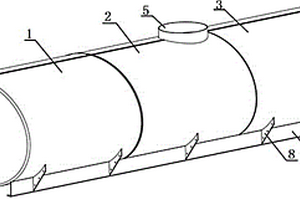

新型一体化防弹油罐结构 718

 0

本发明属于防弹防护技术领域，涉及到一种新型一体化防弹油罐结构，包括筒体和端板，其特征在于，筒体是由三段筒段沿其长度方向拼焊而成的一体化结构，居中筒段上设有罐口组件，居中筒段的内部垂直筒段的长度方向设有加强环板，加强环板焊接于居中筒段的内壁上；筒体的底部平行连接有两条纵梁，筒体底部外壁通过多个承托筋板与纵梁相连接；筒体和端板中的材质为均质装甲钢板SF550。本发明的优点是：罐体制作简单，防弹性能强，满足《GA668‑2006警用防暴车通用技术条件》中C级标准。钢板结构比采用复合材料装甲成本大幅降低。可利用大规模列装使用，充分保证油料的运输安全性与便捷性。

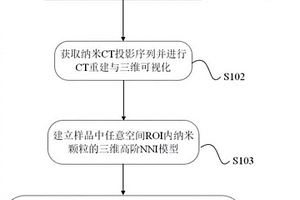

分析纳米颗粒三维分布并获得其多尺度信息的方法 1036

 0

本发明提出一种分析纳米颗粒三维分布并获得其多尺度信息的方法。该方法包括：步骤1、制备陶瓷基纳米复合材料的样品并设计同步辐射纳米CT成像实验；步骤2、获取纳米CT投影序列并进行CT重建与三维可视化；步骤3、建立样品中任意空间感兴趣区域内纳米颗粒的三维高阶最近邻指数模型；步骤4、根据三维高阶最近邻指数模型的分析计算定性定量表征纳米颗粒的三维分布模式并获得纳米颗粒的多尺度信息。

钙钛矿/碳电极的界面修饰方法 950

 0

一种钙钛矿/碳电极的界面修饰方法，属于有机无机复合材料和光电材料技术领域。主要步骤为在一步旋涂法制备出钙钛矿薄膜后，采用氟取代的苯乙胺碘(F‑PEAI)在钙钛矿薄膜上原位生长(F‑PEA)₂PbI₄二维层的方式改善钙钛矿表面，基于此涂覆碳电极，可以改善钙钛矿/碳电极界面，组装的碳基钙钛矿太阳能电池具有较高的光电转换效率。本发明所提供的材料制备方法成本低廉，稳定性好，制备工艺简单，可控性和重复性强，适用于工业化生产。

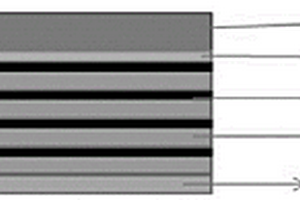

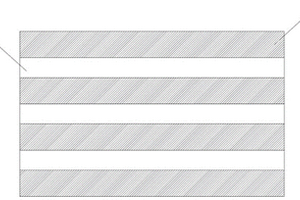

舰船舷侧柔性抗破片侵彻层及制作方法 1120

 0

本发明公开的一种舰船舷侧柔性抗破片侵彻层及制作方法，属于舰船舷侧防护领域。本发明采用玻璃纤维网格布层与聚脲层交替分布。聚脲层的厚度为玻璃纤维网格布层的k倍。所述玻璃纤维网格布层、聚脲层均能起到防止破片侵彻的作用；利用所述聚脲和玻璃纤维网格布的复合材料提升舰船舷侧的防护效果，加强舷侧液舱对于破片侵彻的防护，降低破片动能；柔性抗侵彻层在外部发生爆炸时，有效的提升船舰舷侧防护的可靠性和安全性，保护空舱‑液舱‑空舱不受破坏，降低舰船维修成本；玻璃纤维网格布层还用于对入射速度进行衰减，且起到耐高温作用；聚脲层还用于减缓破片冲击的作用，起到少量吸收动能作用，在提升防护能力的同时，减少防护涂层的厚度与成本。

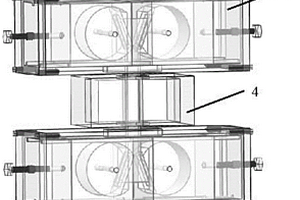

具备楔形试样自对中且多自由度可调的高温试验装置 1148

 0

本发明公开了一种具备楔形试样自对中且多自由度可调的高温试验装置，目的是为了解决陶瓷基复合材料对缺口敏感而不能使用传统螺纹连接和销钉孔连接的问题，该装置采用自对中且多自由度可调夹具的高温试验系统可解决这一技术瓶颈问题。具备楔形试样自对中且多自由度可调夹具的高温试验系统主要包括承力箱体、高温加热炉、半圆形转动夹具和方形空心承力盒等部件。本发明的优点是该高温试验系统可有效降低楔形试样的受载程度，同时具有楔形试样与试验机加载轴的自对中功能，并且可实现楔形试样不同厚度、不同宽度和不同楔形倾斜角等多自由度的稳定、可靠夹持，使用简便、快捷，试验效率高。

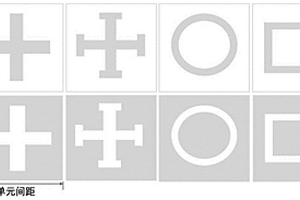

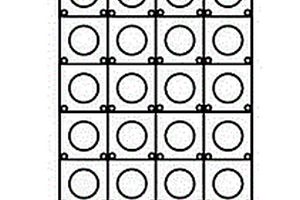

频带可调的柔性多层吸波材料及其制备方法 974

 0

本发明公开了一种频带可调的柔性多层吸波材料及其制备方法。所述柔性多层吸波材料为下述1)或2)：1)由吸波织物层与频率选择织物层或与电磁波反射织物层按照任意顺序叠放构成的双层吸波材料；2)由频率选择织物层、吸波织物层和电磁波反射织物层按照任意顺序叠放构成的多层吸波材料，频率选择织物层由频率选择织物制成，频率选择织物为具有可设计谐振频点的织物；吸波织物层由吸波织物制成，吸波织物为含有吸波剂的织物。本发明通过仿真模拟，高效设计出不同频段所需的FSF单元周期排列及尺寸，并将具有滤波作用的FSF与吸波织物、电磁波反射织物以不同叠放顺序、层组合进行叠层，可调控层复合材料在不同工作频带内实现宽频高强吸收，提高工作效率。

耐高温超宽带吸波结构一体化材料及其制备方法 977

 0

本发明涉及一种耐高温超宽带吸波结构一体化材料，解决了传统吸波材料吸波频带宽与厚度薄无法兼容，且不耐高温的问题。所述一体化材料的制备方法为将碳纳米管浆料刮涂在聚酰亚胺薄膜上，形成具有一定阻抗的碳纳米管导电涂膜；将碳纳米管导电涂膜刻蚀出特定图案，形成具有一定阻抗的超表面；将石墨烯与聚酰胺酸树脂复合，形成具有不同石墨烯浓度的石墨烯薄膜；将金属微粉与环氧树脂复合，形成电磁薄膜；将玻璃钢、超表面、石墨烯薄膜、电磁薄膜与气凝胶多层复合并一体化成型，形成耐高温超宽带吸波结构一体化材料。复合材料在1‑2GHz的平均反射率≤‑5dB，在2‑8GHz平均反射率≤‑10dB。

汞吸附材料及其制备方法与应用 1031

 0

本发明属于污水处理材料技术领域，具体涉及一种汞吸附材料及其制备方法与应用。本发明所述汞吸附材料的制备方法，通过制备层间结构可调控的水滑石和聚吡咯改性的蒙脱土为原料，并通过对水滑石和蒙脱土进行复合键和插层的方式，进一步形成具有空间构域效应的多羟基层状结构复合材料，随后利用该材料特有的多羟基层状结构进行巯基改性，制得可应用于吸附含汞废水中的Hg²⁺的改性吸附材料。所述汞吸附材料应用于含汞废水汞吸附过程，吸附出水中汞含量稳定低于5μg/L，并具有较好的吸附效率和吸附容量，并且可以实现稳定再生，适宜于工业推广。

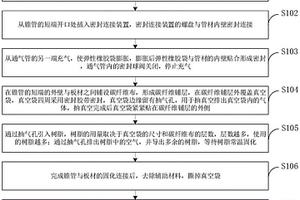

密封连接方法及密封连接装置 1168

 0

本发明属于连接组件技术领域，公开了一种密封连接方法及密封连接装置，包括弹性橡胶袋、压环、螺盘和通气管；所述通气管的右端设置有环状凸缘，弹性橡胶袋的收缩口套在通气管的环状凸缘处，所述压环套设在通气管外侧并挤压在收缩口的外侧；所述螺盘密封且活动套装在通气管的外侧，所述螺盘位于压环左侧。本发明采用简易的工装，对零件之间难于密封的连接区域进行密封，工装的大部分零部件可以重复使用，降低成本。本发明的密封连接方法及密封连接装置，适用于连接件为管材的情况，管材由复合材料或金属材料制成，可将管材的内部空腔暂时密封，再结合真空导流成型工艺，将被连接件固化连接，结构简单，操作方便、快速。

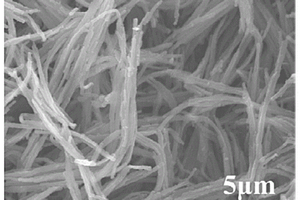

超级电容中聚吡咯纳米管和石墨烯材料的制备方法 1152

 0

本发明公开了一种超级电容中聚吡咯纳米管和石墨烯材料的制备方法，包括：步骤1、利用原位聚合法制备聚吡咯纳米管；步骤2、制备电极材料；步骤3、制备氧化石墨烯；步骤4、通过水热法制备应用超级电容中聚吡咯纳米管和石墨烯的复合材料。本发明提出的技术方案能够提高材料的导电能力，大大提高其比电容。实验表明聚吡咯纳米管：石墨烯为1：8的比例达到最佳，可以极大提高比电容，其比电容达到502F/g。

新型快装永续堤坝的构筑方法 887

 0

本发明公开了一种新型快装永续堤坝的构筑方法，涉及到一种新型护坡堤坝的工程方式和防洪效用。本护坡堤坝的构建模式采用一种快装型复合材料模块经过拼接的形式完成护坡堤坝的整体建设，其材料性质可保证这种新型护坡堤坝的长期存在，同时模块式的连接构筑还能易于拆卸换装，对坝体进行维修、加固都会相当容易。

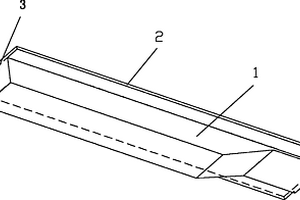

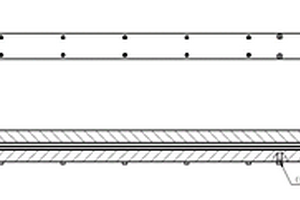

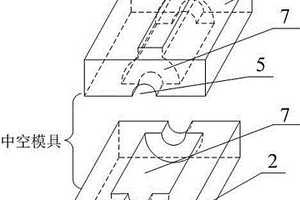

小口径、长尺寸非等厚薄形矩形管件成型工装及方法 1021

 0

本发明属于复合材料管件成型领域，应用于航天器绷弦式半刚性框架基板等低重量、长尺寸、小口径薄壁矩形管件的研制。本发明提供了一种小口径、长尺寸非等厚薄形矩形管件成型工装及方法，其良好的密封性、热稳定性和贴附性能很好的解决了非等厚管件拐角感压不到位的问题，且使得管件内表面平整度得到很好的改善。

长程有序的聚吡咯复合水凝胶的制备方法及应用 1170

 0

本发明涉及一种长程有序的聚吡咯复合水凝胶的制备方法及其应用于梗死后心电的改善，属于功能生物材料技术领域。本发明方法制备的材料具有机械性能和导电性能可随时调整的优点，因此可以适应不同的生物体要求。通过反复弹性拉伸，使纳米复合材料中的导电聚合物可以沿一个方向排列，从而呈现出非凡的各向异性电导率。本发明材料模拟了天然心肌的对齐结构和电脉冲传输行为。利用该长程有序的聚吡咯复合水凝胶治疗心肌梗死，能够缓解心肌梗死的症状，改善心肌梗死区域的异常导电行为，减少心室颤动、心律不齐等术后并发症，为组织工程领域修复受损心肌组织提供了新的选择。

复合横担及其制造工艺 914

 0

本发明公开了一种复合横担及其制造工艺，复合横担包括绝缘芯棒、固定在所述绝缘芯棒上的伞裙、固定连接在所述绝缘芯棒两端的连接头，所述绝缘芯棒横截面呈D型，所述绝缘芯棒包括拉挤缠绕工艺制造而成的树脂纤维复合层，所述伞裙浇注固定在所述复合层上，所述复合层及伞裙外表面上均涂覆有表面涂层。由于本发明的横担采用树脂纤维复合材料制成的芯棒，重量轻且绝缘性能、机械性能较好，且其横截面为D型，具有防积灰，安装方便等优点。浇注固定在伞裙是户外树脂材料制成的，由于户外树脂材料具有优异的耐候性能，良好的机械性能、防腐性、防水防污性能，施工时能让人踩在伞裙上操作，同时避免了虫鸟的损坏。

耐磨碳纤维增强尼龙66树脂组合物及其合成方法 1141

 0

本发明涉及一种耐磨碳纤维增强尼龙66树脂组合物及其合成方法，主要解决以往技术制备的耐磨碳纤维复合材料力学性能较低的问题。本发明通过采用耐磨碳纤维增强尼龙66树脂组合物以重量份数计包括以下组分：A．45～70份尼龙66树脂；B．5～25份聚四氟乙烯树脂；C．10～40份连续碳纤维；D．0.01～5份选自抗氧剂或相容剂中的至少一种助剂的技术方案，较好地解决了该问题，可用于注塑加工齿轮、轴承、滑轮、机械泵转子等机器零部件的工业生产中。

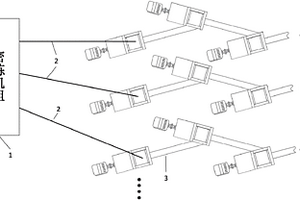

面向高填充白炭黑原位改性混炼的连续挤出装置及方法 1140

 0

一种面向高填充白炭黑原位改性混炼的连续挤出装置及方法涉及橡胶复合材料的加工装置和技术工艺领域。整个装置由一套密炼机组和1~10套螺杆挤出机组组合搭配而成；其中每一套螺杆挤出机组由1台螺杆挤出机或2~10台通过机头侧向首尾对接的螺杆挤出机串联而成。采用多阶螺杆挤出机的连续挤出代替密炼机的多段混炼，利用了螺杆挤出机比密炼机更好的控温性，使经密炼机一次混炼后的胶料能够在螺杆挤出机中处于恒定的温度下进行硅烷偶联剂对白炭黑表面的原位改性处理，生产效率明显提高，更有利于胶料在后续生产工艺中的成型加工。

轻量化平板半挂车车体及其制造方法 1009

 0

本发明涉及一种平板半挂车车体，包括承重壳体、底板和支撑梁，所述壳体粘接在所述底板的下表面与所述底板形成盒状结构，所述支撑梁位于所述盒状结构内连接所述壳体和底板。本发明还涉及了制备所述平板半挂车车体的方法。本发明所述车体从结构和材料上均有效减轻车体重量，由于车体采用一体化成型制备，各个部分连接性好，可以明显减少维修次数增加使用寿命，车体采用高分子复合材料，能够有效耐受腐蚀，对酸、碱、盐、大部分有机物和微生物的作用都有很好的抵抗能力。本发明所述车体的制备方法可采用现有的成型工艺，工艺条件简便，适宜大规模工业化应用。

改性硅树脂基体的制备方法及其应用 985

 0

本发明涉及一种改性硅树脂基体的制备方法及其应用。改性硅树脂基体的制备方法；烷基氯硅烷和乙烯基氯硅烷两者的混合物或采用烷基氯硅烷、乙烯基氯硅烷或苯基氯硅烷三者的混合物溶于甲苯或二甲苯，在-5~70℃水解，经分液、水解及浓缩后，经稀释、过滤后即得到硅树脂；向硅树脂中加入0.5~5%经疏水处理的气相白炭黑，得到A组分；将浓度为30~40%低聚硅氮烷的甲苯溶液作为B组分；以过氧化物作为C组分；将100质量份的A组分、0.5~5质量份的B组分和0.1~1质量份的C组分混合，得到改性硅树脂基体。改性硅树脂基体，具有固化速度快，材料相容性好、成膜后硬度高的优点；且能够作为耐高温低介电损耗复合材料的树脂基体。

高弹性微球母料及其制法 788

 0

一种高弹性高分子微球母料由直径为40～1000毫微米的高分子微球和环氧树脂组成,两者的比例在1∶1～1∶5范围内。这种母料贮存稳定,可以用于增韧各种树脂,并在胶粘剂、涂料及复合材料中应用。
