江西有色金属材料制备及加工技术理论与应用

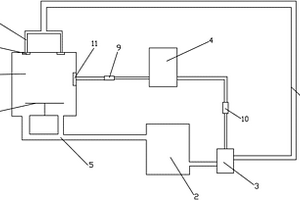

有机‑无机复合材料酸雨‑紫外线腐蚀性测试装置及方法 1093

 0

本发明提供一种有机‑无机复合材料酸雨‑紫外线腐蚀性测试装置及方法，包括通过喷淋管彼此连通的试验箱和溶液箱，所述试验箱的顶部上有与喷淋管连通的雾化喷头，所述试验箱的内壁设有若干个紫外灯，所述试验箱内腔中位于雾化喷头的下方设有用于放置有机‑无机复合材料试样的样品台，所述溶液箱中设有酸雨溶液，所述喷淋管的管路上设有自吸泵。本发明考虑酸雨侵蚀和紫外线照射共同作用对有机‑无机复合材料腐蚀特性的影响，将紫外灯与酸雨喷淋系统的终端安装在一个试验箱内，并运用时控装置控制继电器的连通和断开，实现了测试有机‑无机复合材料在酸雨‑紫外线耦合作用下的“一体化”和“自动化”控制。

镁基复合材料、制备系统及方法 731

 0

本发明公开了一种镁基复合材料、制备系统及方法，以质量百分比计，该复合材料是由以下组分制成的：硫化锌6～10％，氧化铅6～10％，氮化硅5～8％，氧化锆3～5％，氧化铝3～4％，氧化锡3～4％，五氧化二钒1～2％，余量为镁粉。本发明以镁为主，另外添加了硫化锌、氧化铅、氮化硅、氧化锆、氧化铝、氧化锡和五氧化二钒等成分，将各组分混匀烘干后，压制成型得到坯材，然后将坯材进行预处理，最后烧结得到镁基复合材料，所得复合材料经1100℃‑水冷的抗热震性，试样可以经受20次的试验不出现裂纹，说明具有较佳的抗热震性；另外，经耐摩擦性能测试，其具有良好的耐磨擦性。

将铸造废砂低温烧结制备高强度复合材料的方法 766

 0

本发明叙述了一种将铸造废砂低温烧结制备高强度复合材料的方法。将铸造厂露天堆放的铸造废砂经筛分去除大颗粒等杂质；随后按照质量百分比为85%~95%的铸造废砂和质量百分比为5%~15%低熔点玻璃粉在行星式球磨机中球磨混合并进一步磨细，获得细度为200目~500目的混合粉末；使用聚乙烯醇水溶液作为粘结剂，与混合粉末均匀研磨混合后得到塑性颗粒；然后将塑性颗粒在50 MPa压力下压制成试样，在烧结炉中于450~550℃下保温进行烧制，冷却到室温后得到高强度复合材料。本发明的复合材料属于无机非金属基复合材料，可用于建筑行业生产地面砖、人造石等用量极大的建筑材料，可实现铸造废砂的资源化利用，提高其价值。

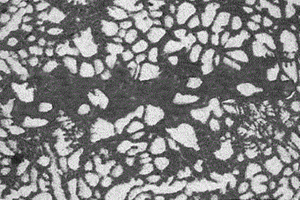

基于超声处理制备纳米氮化铝颗粒增强铝基复合材料半固态浆料的方法 808

 0

一种基于超声处理制备纳米氮化铝颗粒增强铝基复合材料半固态浆料的方法，首先将纳米氮化铝颗粒与铝粉末按1:1～2:3的质量比混合60～70rpm球磨50～60h，将混合粉末放入坩锅内加热至660～670℃，空冷、碾碎，过筛；将铝合金放入坩锅内熔化，700～750℃时，按纳米氮化铝颗粒的加入量为铝合金熔体的1～4wt.%的量，将上述过筛后的混合粉末加入到铝合金熔体中，加入时间为5～10min，并引入高能超声20KHz、1～3KW，之后继续超声处理5～10min；将熔体温度降至合金半固态温度区间，降温速率5～15℃/min，施加超声处理20KHz、600～1000W。本发明得到的铝基纳米复合材料组织中初生ɑ-Al相细小且分布均匀，纳米氮化铝颗粒分布均匀，无团聚现象，工艺成本低、简单；安全可靠；操作方便。

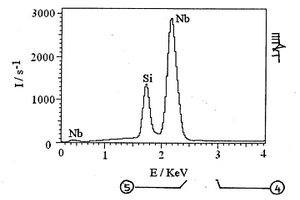

航空高温复合材料Nb/Nb5Si3的SPS熔铸制备方法 1118

 0

本发明涉及一种航空高温复合材料Nb/Nb5Si3的SPS熔铸制备方法，属复 合材料领域。本发明是用Nb粉与Si粉分别以摩尔比5∶1、6∶1、7∶1、8∶1、 9∶1的比例组合，将混合均匀的粉末置于SPS装置中进行SPS熔铸合成反应， 得到近理论密度的Nb/Nb5Si3原位复合材料。本发明的特点是：工艺简单，反 应迅速，所制得的Nb/Nb5Si3复合材料组织均匀、致密，而且该制备方法将材 料的原位反应合成与液态成形过程结合起来，实现了材料的合成与液态成形 一体化。所以本发明具有快速、高效、节能、环保等优势，适合工业化生产。

复合材料铺层外形轮廓不平滑非直线尖角的扫描方法 733

 0

本发明属于复合材料成型技术,涉及对复合材料铺层外形轮廓扫描方法的改进。扫描不平滑非直线尖角的步骤是:在不平滑非直线尖角O点两边的弧线上各选择一个设定点A和A′,将弧线OA和OA′等效为直线OA和OA′,沿直线OA和OA′进行扫描。本发明能正确扫描不平滑非直线尖角的复合材料铺层的外形轮廓,确保了复合材料铺层外形轮廓数学模型的正确性。

淀粉基复合材料及其制备方法和应用、一种淀粉基有机薄膜及其制备方法和应用 863

 0

本发明属于土壤监测技术领域，具体涉及一种淀粉基复合材料及其制备方法和应用、一种淀粉基有机薄膜及其制备方法和应用。本发明提供一种淀粉基复合材料，具有式1或式2所示结构。本发明提供的淀粉基复合材料将式3所示结构的有机基团R通过硼酸酯键接枝在淀粉分子链上，本发明提供的淀粉基复合材料以式3结构的R取代基作为硫化氢光响应有机分子探针，因R取代基结构的变化实现荧光特性的变化对硫化氢实现响应检测，进而可以对土壤中的脱硫弧菌浓度进行间接检测。本发明以淀粉作为基体能够利用多个识别位点的协同效应实现信号放大功能从而快速检测响应。

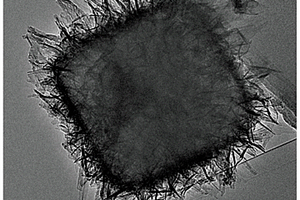

含四氧化三锰-碳/羟基氧化铁复合材料及其制备方法与应用 1103

 0

本发明属于新一代能源存储与催化技术领域，本发明公开了一种含四氧化三锰‑碳/羟基氧化铁复合材料及其制备方法与应用。本发明通过含锰前驱体的制备即一步溶剂热法、含四氧化三锰‑碳基底的结构的制备即高温热处理法和含四氧化三锰‑碳及羟基氧化铁异质结界面复合材料的制备即水浴沉积法，制得一种含四氧化三锰‑碳/羟基氧化铁复合材料。本发明制备的含四氧化三锰‑碳/羟基氧化铁复合材料具有八面体几何结构，且具有含四氧化三锰的碳质基底与羟基氧化铁组分间的异质结界面结构，其在驱动电解水阳极端催化过程中表现出优异的电催化活性与极好的稳定性，适于推广与应用。

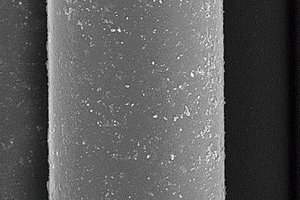

多巴胺改性玻璃纤维/不饱和聚酯复合材料制备方法 934

 0

本发明一种多巴胺改性玻璃纤维/不饱和聚酯复合材料制备方法采用丙酮对玻璃纤维原料进行去浆处理，再将去浆的玻璃纤维放入多巴胺盐酸溶液中浸泡，其后将玻璃纤维取出用去离子水清洗，干燥得到改性玻璃纤维，再将改性的玻璃纤维与不饱和树脂混合制备多巴胺改性玻璃纤维增强树脂复合材料。本发明通过多巴胺改性玻璃纤维，在微观尺度上设计、调节以及控制玻璃纤维与树脂间的界面结构，增加玻璃纤维与树脂的浸润性和界面结合强度，使改性玻璃纤维和不饱和聚酯复合材料的综合性能明显提高。而多巴胺聚合条件简单，环境比较温和，多巴胺在玻璃纤维表面沉积的厚度可控。因此，更有利于玻璃纤维复合材料的工业化生产和得到更广泛的应用。

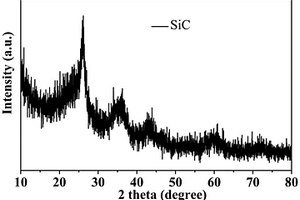

掺入超高温陶瓷复合材料制备SiC纤维及其方法和应用 735

 0

本发明涉及一种掺入超高温陶瓷复合材料制备SiC纤维及其制备方法和应用，所述方法包括：在二甲基二氯硅烷中滴加丙三醇和三甲基一氯硅烷，然后加入金属和二甲苯，再加热至金属融化为液态并搅拌至紫色，然后冷却过滤后烘干并研磨成粉末；聚二甲基硅烷、聚合物有机锆烷、聚合物有机硼铝锆烷与聚碳硅烷混合加热得到掺入超高温陶瓷复合材料的聚碳硅烷粗产物，并进行精制；将粉末与聚碳硅烷精产物混合并纺织，得到掺入超高温陶瓷复合材料制备SiC纤维的方法。本发明制备的掺入超高温陶瓷复合材料制备SiC纤维，在SiC纤维中掺入纳米铝，使其均匀分散在SiC纤维的结构之中，增加了SiC的延展性、抗拉性能、抗弯抗裂性能。

复合材料桨叶挠度的测量装置及其方法 853

 0

本发明属于桨叶挠度测量技术，涉及一种复合材料桨叶挠度的测量方法，使用了一种测量装置，该测量装置包括底座单元(1)、快速更换夹持单元、组合轨道单元(11)以及测量单元。本测量方法降低复合材料桨叶测量的难度，提高复合材料桨叶挠度测量的准确性，提高复合材料桨叶挠度测量方法的通用性，减少因新研型号而增加新的工装，降低生产成本，缩短研制和生产周期，节省厂房的使用面积，实现节能降耗。

石墨烯形变Cu-Cr系原位复合材料的制备方法 677

 0

一种石墨烯形变Cu‑Cr系原位复合材料的制备方法，其步骤如下：(1)采用行星球磨机在惰性气氛保护下对石墨烯、铬粉和铜粉进行液氮低温球磨，制备石墨烯形变Cu‑Cr系原位复合材料所需的混合粉；(2)采用中频感应熔炼炉熔炼铜块，待熔融后加入适量润湿剂和球磨混合粉，通过柱状石墨模浇铸石墨烯Cu‑Cr系合金棒；(3)将浇铸的石墨烯Cu‑Cr系合金棒进行热轧和冷拔变形；(4)对最终冷拔变形的石墨烯形变Cu‑Cr系原位复合材料进行时效处理，制备综合性能良好的大尺寸形变Cu‑Cr系原位复合材料。本发明通过石墨烯的有效加入，可削除传统原位复合材料制备过程中所需的中间热处理工艺，大幅增加最终材料的使用尺寸。

稻杆基复合材料及其制备方法 1051

 0

本发明涉及一种稻杆基复合材料及其制备方法，本发明稻杆基复合材料是以丝片化处理的稻杆为主要原料，搭配使用与稻杆结构相似、相容性高的具有一定聚合度和极性基团的热塑性高分子型粘接剂，该稻杆基复合材料，包括下述质量分数的原料：稻杆50%~80%、粘接剂50%~20%；在水、水乳液的媒介下使两者均匀混合，同时实现复合材料的微调改性，然后在铁质模具或不锈钢模具中热压而成；本发明通过对稻草原料进行特殊处理，选用热塑性高分子粘接剂，采用特殊媒介下的原料混合方法，使所制备出的复合材料具有极高的环境相容性，较高的比强度和综合性能，可以加工成日用产品、工艺品及玩具，具有广泛的应用前景。

环氧基POSS/有机硅改性环氧树脂复合材料的制备方法 1153

 0

一种环氧基POSS/有机硅改性环氧树脂复合材料的制备方法，包括合成含环氧基的笼型倍半硅氧烷，简称环氧基POSS；制备有机硅改性环氧树脂预聚体；环氧基POSS与有机硅改性环氧树脂预聚体复合生成目标产物环氧基POSS/有机硅改性环氧树脂复合材料。本发明复合材料由有机硅改性环氧树脂、环氧基POSS、活性稀释剂和潜伏性固化剂组成，力学及耐高温性能较原聚硅氧烷固化物有大幅度提升；本发明制备复合材料过程中无“三废”排出，绿色环保，且合成工艺简单可控，耐候性及力学性能优异。本发明制备的环氧基POSS/有机硅改性环氧树脂复合材料，可广泛用作电气、电子、光电材料的耐高温绝缘防护。

轻质高强高电导铝基复合材料及其制备方法 1306

 0

本发明公开了一种轻质高强高电导铝基复合材料及其制备方法。该铝基复合材料为铝合金和二硼化镁的复合材料。本发明制备方法包括如下步骤：首先将铝合金锭放入熔炼炉中，在氩气保护气氛下将铝合金锭完全融化；将上述融化的铝合金液倒入到预热的二硼化镁中，得到铝合金液与二硼化镁的固液混合物，对固液混合物进行搅拌、静置，最后冷却得到铝基复合材料。采用本发明制备的铝基复合材料力学性能优良、电导率高、质量密度低，并且制备工艺简单、成本低廉、适合大规模生产，具有广泛的应用前景。

选择性吸附锰的介孔复合材料及其制备方法与应用 1109

 0

本发明涉及一种选择性吸附锰的介孔复合材料及其制备方法与应用，所述制备方法包括以下步骤：将稀土金属盐、介孔材料与溶剂进行第一混合，固液分离后进行第一干燥，得到固体混合物；将硫化物溶液与所述固体混合物进行第二混合，固液分离后进行第二干燥，得到所述介孔复合材料。本发明提供了一种利用稀土金属盐在介孔材料中与硫化物溶液反应生成稀土硫化物，制备的稀土硫化物与介孔材料构成复合材料，得到一种具有选择性吸附作用的介孔复合材料，所述介孔复合材料具有吸附效率高、吸附效果好和强选择性的特点，可广泛用于含锰废水的处理，具有较好的应用前景。

基于壳聚糖的磁性复合材料及其制备方法和应用 1054

 0

本发明适用于磁性材料技术领域，提供了一种基于壳聚糖的磁性复合材料及其制备方法和应用，该磁性复合材料的制备方法包括以下步骤：将FeCl₃和FeCl₂在加热条件下与氨水混合，得到磁性微球；将磁性微球与壳聚糖的乙酸溶液进行混合后，再加入纳米二氧化钛粉体进行混合，得到混合液；往上述混合液中依次滴加硝酸银溶液和甲醛溶液，并经分离，得到所述磁性复合材料。本发明制得的磁性复合材料，能够借助外加磁场而将磁性材料从样品溶液中分离出来。另外，该磁性复合材料具有结合了纳米磁性微球、壳聚糖、纳米二氧化钛和纳米银的优点，在食品、环境、能源等领域具有一定的应用前景。

木塑复合材料回收自动破碎磨料装置 936

 0

本实用新型涉及一种木塑复合材料的二次回收装置，具体涉及一种木塑复合材料回收自动破碎磨料装置。为了克服现有技术中只能对废弃的木塑复合材料通过焚烧的方法进行处理，极易造成二次污染，对资源造成极大地浪费，提高了投入成本的缺点，本实用新型提供了一种木塑复合材料回收自动破碎磨料装置，包括有一级破碎机、二级破碎机、螺旋送料管道、一级球墨机、二级球磨机、筛分机和控制系统。本实用新型具体的有益效果是：（1）通过破碎和研磨动作，将废弃的木塑复合材料回收，减少了污染，降低了生产成本；（2）不再需要将废弃的木塑复合材料进行焚烧处理，杜绝了二次污染；（3）提高了资源利用率，降低了企业成本。

协同增强铜基复合材料及其制备方法 840

 0

本发明涉及一种协同增强铜基复合材料及其制备方法，该协同增强铜基复合材料采用碳量子点、碳纳米管和Ti₃C₂ Mxene作为增强相；该方法包括：制备碳量子点、碳纳米管和Ti₃C₂ Mxene的水性分散液；将分散液加入到铜盐水溶液中，再加入碱性溶液形成氢氧化铜、加入还原剂将氢氧化铜还原为氧化亚铜；过滤、清洗和干燥，得到复合粉末；将复合粉末中氧化亚铜还原为铜；对铜基复合粉末进行放电等离子体烧结。本发明利用碳量子点、碳纳米管和Ti₃C₂ Mxene的维度协同作用，得到力学性能显著提高的铜基复合材料；运用分子级共混的方法得到分散均匀、结合牢固的铜基复合粉末；采用放电等离子体烧结，使得Cu晶粒生长被有效抑制。

碳纤维复合材料成型装置 995

 0

本实用新型涉及一种碳纤维复合材料成型装置，包括下模座，所述下模座上方设有升降模座，所述升降模座顶侧连接有调节机构，所述下模座包括固定块、下模具，所述下模具底部两侧与固定块固定连接，能够大大提高对复合材料热压成型的效率，同时能够提前加热下模芯，使热压操作中热量均匀的传递到复合材料上，避免液压缸的活动端带动上模芯下降时，因下模芯受到冲压无法得到缓冲导致下模芯受损的情况发生，可以快速的对热压成型的复合材料进行冷却操作，同时上模芯与下模芯不进行分离，能够避免在对复合材料冷却定型完成后发生曲翘、收缩的情况发生，大大提高了复合材料成型加工的产品质量，降低瑕疵品生产的几率。

新型复合材料构件成型模具 1122

 0

本实用新型公开了一种新型复合材料构件成型模具，属于成型模具领域，包括用于成型零件的型板和用于支撑型板的框架；框架位于型板的下方，型板通过铆钉与框架连接；框架的材料配置为复合材料。本实用新型公开的复合材料成型模具，通过将框架的材料配置为与型板的材料一致，即复合材料，使复合材料的框架与复合材料的型板的热伸缩系数变为一致，进而在热压罐固化时容易使型板与框架之间的变形不一致对构件固化精度的影响减小到最小，从而提高了构件成型的精度，因而具有节省成本、缩短加工周期、提高构件成型精度的优点。

改善纳米颗粒增强铝基复合材料高温塑性的方法 788

 0

本发明公开了一种改善纳米颗粒增强铝基复合材料高温塑性的方法，步骤包括：（1）设备准备；（2）将复合材料拟加工的表面进行除油及清洗预处理；（3）将待加工的复合材料放置在冷却介质储存盒内部；（4）采用喷射高纯氩气作为激光加工熔池的保护气；（5）通过激光控制器控制软件预制激光加工路线；（6）开启激光发生器、激光加工平台完成设定的激光重熔加工路线。本发明通过激光熔池高速搅动和快速冷却凝固，获得具有细小晶粒组织和均匀纳米增强颗粒分布的铝基复合材料显微结构，该显微结构有效改善复合材料的高温塑性，且该加工方法具有结构简单，工艺适用性广的优点。

块体非晶复合材料的成形方法 1145

 0

一种块体非晶复合材料的成形方法,其特征是:(1)选择组元纯度大于99.3%,且基体成份具有强的玻璃形成能力的块体非晶复合材料,制备出高纯块体非晶复合材料,根据成形零件的重量切割成锭坯;(2)在气体保护下,以0.5～50℃/s速度将锭坯加热到块体非晶复合材料的液相线温度和固相线温度区间,保温3～30分钟;(3)在压力下,将液固共存的金属浆料以102～106s-1的变形速率充填模具型腔,保压下强制冷却凝固,冷却速度为1～200℃/s。本发明可获得第二相均匀分布于液相中的金属浆料;成形温度低,模具寿命长,提高产品性能;可用于成形形状复杂、薄壁零件;生产效率高;可广泛应用于Zr-系、Cu-系、Ti-系、La-系、Co-系等非晶复合材料。

结构可控的3D增强铝基复合材料及其制备方法 873

 0

本发明提供了一种结构可控的3D增强铝基复合材料及其制备方法，属于高性能铝基复合材料精密成形技术领域。本发明首先采用第一液态铝合金对单向纤维板沿纤维方向进行浸渗，然后将所得单向纤维增强铝基复合材料板材切割成单向铝基复合材料丝材，再以该丝材构建3D增强体，使其与第二液态铝合金进行复合获得3D增强铝基复合材料，可显著降低液态浸渗阻力，减少纤维偏聚，能够克服传统液态压力浸渗法中铝合金对3D纤维增强体中横向纤维束填充困难和制备缺陷多的问题。而且能够按需求精确制造3D增强体，具有制备成本低、纤维体积分数可精确调节、增强体结构精确可控等优势，可实现大尺寸规格3D增强铝基复合材料的精确成形和批量化工业生产。

聚1,3,5-三(2-噻吩基)苯/硫复合材料及应用 1018

 0

一种聚1,3,5‑三(2‑噻吩基)苯/硫复合材料及应用，该复合材料以聚1,3,5‑三(2‑噻吩基)苯为载体，在其空隙内负载单质硫，用于制备锂硫电池正极材料。所述聚1,3,5‑三(2‑噻吩基)苯/硫复合材料的制备方法：将聚1,3,5‑三(2‑噻吩基)苯与升华硫或者硫磺粉按照一定质量比混合，球磨均匀后进行热处理制得聚1,3,5‑三(2‑噻吩基)苯/硫复合材料。电极材料的制备：聚1,3,5‑三(2‑噻吩基)苯/硫复合材料、导电剂和粘结剂混合分散到溶剂中，搅拌均匀、涂覆成片、烘干、切片备用。该复合材料应用于锂硫电池正极材料，表现出优异的电化学性能和循环稳定性。

摩擦挤压复合材料的方法 1045

 0

一种摩擦挤压复合材料的方法,其特征是制备方法为:形成一中间有高速旋转摩擦头、摩擦头周边有细小缝隙的金属流动通道;在其一端放置由基体材料和增强相颗粒组成的待复合材料,增强颗粒通过在基体材料上开的槽或孔加入;挤压棒加压使待复合材料挤向高速旋转的摩擦头,与摩擦头接触的材料摩擦发热并处于塑性状态,可以获得块状、致密性好、增强相颗粒均匀分布、基体材料晶粒细小的复合材料。本发明的优点是:所形成的材料具有材料基体的晶粒细小、增强相分布均匀的特点。可以按功能设计要求,同时添加不同比重、不同性质的颗粒,充分发挥复合材料的优点,制备多元颗粒增强金属基复合材料。

含石墨烯复合材料的跑鞋 983

 0

本实用新型公开了一种含石墨烯复合材料的跑鞋，包括鞋面，所述鞋面包括第一网层、内层和第二网层，第一网层包括网层A和隔层A，网层A上开设有网孔，相邻两网孔间开设有通孔；所述内层包括网层B、复合材料层A、复合材料层B和隔层B，复合材料层A与网层B固定缝接，复合材料层B的一侧与复合材料层A接触连接，复合材料层B的另一侧与隔层B固定缝接。本含石墨烯复合材料的跑鞋的复合材料层A内填充以石墨烯为基本单元复合而成的碳纳米管，具有良好的导热性，使得散热效果佳；复合材料层A与复合材料层B间设置有活性炭层，可保持鞋内空气的清新；整体散热效果佳，韧性佳，不易损坏，使用舒适。

具有良好界面结合的碳材料-铝基复合材料及制备方法 1066

 0

本发明公开了一种具有良好界面结合的碳材料‑铝基复合材料的制备方法，属于复合材料制备技术领域。包括以下步骤：将碳材料与铝基材料混合形成待复合材料后，进行预热，再经摩擦挤压，且在挤压过程中进行快速冷却，即得碳材料‑铝基复合材料；其中，所述预热的温度为100～150℃。本发明提供的制备方法中，通过摩擦挤压前段预热使待复合材料通过高速旋转的摩擦头时提高混合温度，促进碳与金属原子的互扩散；摩擦挤压后段急冷使原子扩散的碳材料‑铝基界面来不及发生进一步的界面反应，结果形成具有良好界面结合的扩散型界面，对提高复合材料的性能具有重要意义。

增强的钙硼硅微晶玻璃复合材料及其制备方法 1086

 0

本发明公开了一种增强的钙硼硅微晶玻璃复合材料及其制备方法。所述复合材料含有由玻璃粉、助烧剂和着色剂组成的基体和体积百分数为5‑35％的氧化铝增强相(复合粉体)。按质量百分比计，该玻璃粉的具体成分为：CaO 35‑50％，B₂O₃ 10‑25％，SiO₂ 35‑50％，Al₂O₃ 0.1‑1.5％，MgO 0.1‑1.5％，ZrO₂ 0.1‑2.5％；玻璃粉与质量百分比为0.5‑3.5％的外掺杂物(即复合助烧剂和着色剂)相混合，其中复合助烧剂为：xV2O5‑yTeO₂‑z3Li₂O·2B₂O₃组合物，而所述复合着色剂为Cr₂O₃Co₂O₃CuOMnO₂中的任意一种或以上的组合，其质量百分比含量为0‑1.5％。本发明利用增强增韧效果好的片状和晶须状或短纤维状氧化铝，同时采用分阶段热压流延片叠层的方法，来增强增韧高频介电性能好的钙硼硅系微晶玻璃，制备出了高强度(>250MPa)低损耗(<0.001)的复合材料平面或曲面基板。

ZrC增强Cu-Fe基复合材料及其制备方法 717

 0

本发明公开了一种ZrC增强Cu‑Fe基复合材料及其制备方法，属于高强高导铜基材料领域，包括如下质量百分数的组分：Fe 5‑15％，ZrC0.5‑1.5％，B 0.02‑0.05％，余量为Cu；制备方法为：先熔炼纯铜并加入Zr元素得到铜锆合金熔体，将Fe‑C二元合金和Cu‑B中间合金加入到铜锆合金熔体中，控制熔体温度和Zr/C原子比，获得含有ZrC细小颗粒弥散分布的熔体；然后经过定向凝固获得复合材料铸坯；再经过锻造—固溶淬火—拉拔热处理等工序制备ZrC增强Cu‑Fe基复合材料线材，促进了Fe‑Zr纳米相的析出。本发明的材料具有良好的强化效果和导电性能，且其Fe纤维的热稳定性较好。
