湖北有色金属材料制备及加工技术理论与应用

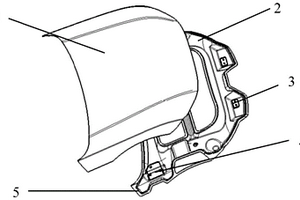

燃料电池氢能汽车的碳纤维复合材料前舱盖总成 699

 0

本发明涉及一种燃料电池氢能汽车的碳纤维复合材料前舱盖总成，包括：前舱盖外板、前舱盖内板、前舱盖锁加强板总成、铰链加强板总成；所述前舱盖内板的翻边与所述前舱盖外板的外边沿使用结构胶粘接，所述前舱盖锁加强板总成对称设置在所述前舱盖内板前端的两侧，所述铰链加强板总成对称设置在所述前舱盖内板后端的两侧。本发明的有益效果在于：前舱盖主体碳纤维加局部金属加强小件的方式来最大程度满足轻量化要求；前舱盖外板在局部区域做碳纤维铺层减薄的设计，减小发生交通事故时，行人头部与前舱盖外板的撞击强度；碳纤维复合材料前舱盖内外板采用热压罐成型工艺，设备投入低，能极大的降低成本。

基于回收聚乙烯的导热复合材料及其制备方法 829

 0

本发明涉及一种基于回收聚乙烯的导热复合材料及其制备方法。第一步将回收来的废旧聚乙烯破碎成颗粒，接着依次用酸溶液和去离子水洗涤备用；第二步将碳材料和纳米氧化物按照一定比例混合，然后加入到醇溶液中搅拌，过滤后先烘干再高温焙烧备用；第三步将处理好的废旧聚乙烯、导热填料混合挤出成型，所得产品经酸溶液、去离子水洗涤后造粒、烘干，最终得到高杨氏模量、高导热系数的回收聚乙烯导热复合材料。本发明方法具有工艺简单、产品应用广价值高、处理能力强等诸多优点。

灰塑复合材料及其制备方法和应用 684

 0

本发明公开了一种灰塑复合材料及其制备方法和应用，先除去粉煤灰中的残炭和重金属，使粉煤灰的吸湿率降低；再将原材料加入高温混合机中，利用螺旋桨高速旋转产生的热量自动升温使水分大量蒸发；最后采用挤压成型技术，在挤压过程中原材料按螺杆的方向旋转前行，通过螺杆的剪切、挤压和摩擦力，使原材料塑化更好，各种材料混合更均匀，分子结构结合更密实。通过上述方法制备得到的灰塑复合材料吸水率低、防腐烂、防虫蛀、韧性好、无污染、抗老化、不退色、无裂缝、无木材节疤、无边角料、颜色可任意调配、木纹逼真并可刨、可钉、可锯，还可循环再利用，经济效益好。

利用纳米氧化铁制备的天然橡胶复合材料及其制备方法 796

 0

本发明提供一种利用纳米氧化铁制备的天然橡胶复合材料，由以下质量份的原料组成：天然橡胶50～80份，硬脂酸0.2～0.6份，氧化锌0.5～1.5份，N‑氧二亚乙基‑2‑苯并噻唑次磺酰胺0.3～0.5份，硫磺0.5～1.5份，纳米氧化铁15～25份。本发明还提供了上述天然橡胶复合材料的制备方法。

高强度复合材料原料多级混料装置以及混料方法 780

 0

本发明公开一种高强度复合材料原料多级混料装置以及混料方法，包括第一级螺杆搅拌送料结构和第二级混料仓搅拌结构，第一级螺杆搅拌送料结构输出端与第二级混料仓搅拌结构输入端连通设置；第二级混料仓搅拌结构包括底座、混料仓和进料管，混料仓内设有搅拌轴，搅拌轴上设有多组沿轴向上下设置的搅拌叶片，混料仓内设有套装在所述搅拌轴外的金属隔层，金属隔层将混料仓内部空间分隔成上下设置的多个搅拌槽，搅拌叶片在搅拌槽内旋转运动以切割搅拌该搅拌槽内的树脂原料，金属隔层设有连通上下相邻搅拌槽的导料孔；本装置能实现密封混料，避免直接暴露在空气中搅拌混料，减少原料中空气量，有利于提高纤维复合材料产品质量。

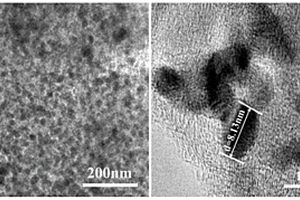

氮掺杂碳包覆超细五氧化二铌纳米复合材料及其制备方法 878

 0

本发明公开了一种氮掺杂碳包覆超细五氧化二铌纳米复合材料及其制备方法和在电化学储能方面的应用。本发明结合溶胶‑凝胶法和高温煅烧法，首先利用聚乙烯醇溶胶体系，使可溶性铌源、有机氮源等原料在溶胶体系达到分子水平混合，并保证沉淀反应充分，然后进行高温碳化处理，一步实现五氧化二铌表面的碳包覆和氮掺杂，并进一步调控五氧化二铌的粒径；所得五氧化二铌颗粒粒径小，且分布均匀。在电化学反应中，这种超细的五氧化二铌颗粒可有效缩短传质距离，引入的异质元素和碳的包覆，能很好地解决金属氧化物的导电性差和体积膨胀效应问题，从而极大地提高复合材料的电化学储能性能。该方法简便环保，成本低廉，具有重要的科学意义和广阔的应用前景。

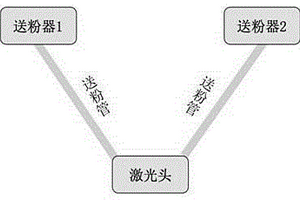

TiC-Ti复合材料构件的激光成形方法 800

 0

本发明涉及一种TiC-Ti金属复合材料结构件的激光成形方法，其所选用的原料粉体配方为：石墨2.36~4.55wt.%，稀土氧化物0.11~0.22wt.%，Ti为余量。激光成形的粉体定量配送与混合采用多料斗螺旋送粉混合系统完成，激光成形的喷嘴采用同轴不连续喷粉头，利用系统对送粉和激光的控制，实现复合部件的内外部分层结构的成形，复合材料的力学性能可达到基体金属材料的70%以上。

含伊利石粘土矿物的高吸水保水复合材料及其制备方法 762

 0

本发明涉及一种高吸水保水剂及其制备方法。含伊利石粘土矿物的高吸水保水复合材料,其特征是:它包括伊利石粘土矿物、水溶性乙烯类不饱和单体、水溶性自由基聚合引发剂,伊利石粘土矿物的添加重量为水溶性乙烯类不饱和单体的2%-300%,水溶性自由基聚合引发剂的添加重量为乙烯类不饱和水溶性单体的0.001%-1%。制备方法,其特征是:将伊利石粘土矿物加入到溶有水溶性自由基聚合引发剂或者水溶性自由基聚合引发剂和交联剂的5-50%浓度的水溶性乙烯类不饱和单体溶液中,经过分散处理后,于20-90℃加热1-10小时,聚合产物经40-150℃干燥后,机械粉碎得颗粒状成品。本发明具有成本低,吸钙镁离子水溶液的吸液倍率较高,抗盐性较好,适用于农林业的特点。

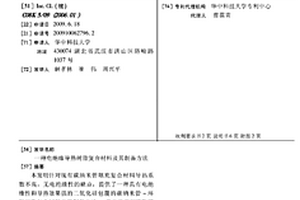

电绝缘导热树脂复合材料及其制备方法 790

 0

本发明针对现有碳纳米管填充复合材料导热系数不高，无电绝缘性 的缺点，提供了一种具有电绝缘性和导热效果强的二氧化硅包覆的碳 纳米管-环氧树脂复合材料及其制备方法。具体是将溶胶凝胶法制备 SiO2包覆碳纳米管，再在环氧树脂中分散并固化成型。本发明材料的 优越性在于二氧化硅包覆碳纳米管的用量较少，在环氧树脂中分散 好，发挥了碳纳米管导热性能，又使碳纳米管表面绝缘，以致聚合物 的导热性得到改善，又满足了电气绝缘性能的要求。

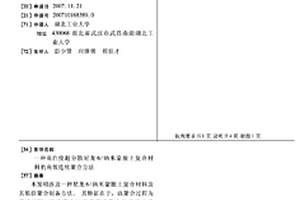

高白度超分散尼龙6/纳米蒙脱土复合材料的高效连续聚合方法 1067

 0

本发明涉及一种尼龙6/纳米蒙脱土复合材料及其原位聚合制备方法。其特征在于,该聚合过程为连续过程,原位聚合反应在管式聚合反应器中进行,所加的引发剂和蒙脱土在反应体系中无需剪切乳化分散即可长期稳定地悬浮分散在反应体系中,有利于连续聚合的进行;其中蒙脱土通过AL/FE离子溶液处理。该连续聚合反应时间短,反应温度较低,节能环保。制得的尼龙6/蒙脱土纳米复合材料颜色不发黄,蒙脱土层间距展开较大,气体阻隔性能好。

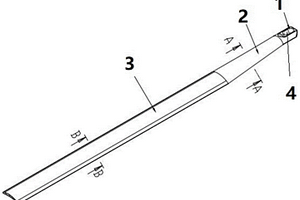

采用复合材料的工业大风扇叶片及制作方法 782

 0

本发明公开了一种采用复合材料的工业大风扇叶片及其制作方法，包括叶根部、加强部以及叶形部，叶形部和加强部分组成叶片本体；叶根部固定在叶片本体的端部，叶片本体通过叶根部安装在电机的叶片槽内；在叶片本体内设有长条形空腔，风扇叶片为中空，质量轻。制作叶片预成型件；在模具内侧涂抹脱模剂，并将叶片预成型件放入模具中；向模具和叶片预成型件之间注入按比例配置环氧树脂胶及定型剂；将模具及叶片预成型件放置封闭系统的空气袋，对封闭系统的空气袋进行抽真空和温度调节处理；脱模，取出固化后的叶片，并对叶片表面进行处理。使得叶片预成型件的纤维复合物料固化，被浸湿的干态风扇叶片预制体毛坯固化，形成一体式复合材料风扇叶片。

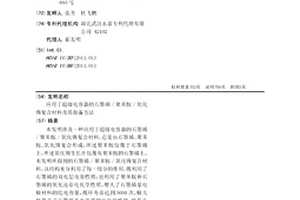

应用于超级电容器的石墨烯/聚苯胺/氧化锡复合材料及其制备方法 955

 0

本发明涉及一种应用于超级电容器的石墨烯/聚苯胺/氧化锡复合材料，它是由石墨烯、聚苯胺、氧化锡复合形成，所述聚苯胺包覆于石墨烯上，所述氧化锡生长在包覆有聚苯胺的石墨烯上。本发明所得到的石墨烯/聚苯胺/氧化锡复合材料，该结构充分利用了每一组分的作用，既利用了石墨烯的双电层电容性质，也利用了聚苯胺和石墨烯的氧化还原电化学性质，增大了石墨烯基电极材料的比电容量，循环寿命达到5000次，极大地提高了石墨烯基电容器的电化学性能，使其在超级电容器、太阳能电池等领域具有更广阔的应用前景。

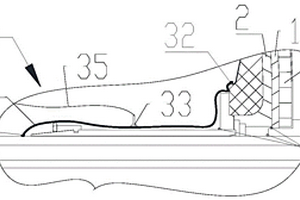

固体火箭发动机复合材料壳体的制备方法 1109

 0

本发明涉及一种固体火箭发动机复合材料壳体的制备方法，包括如下步骤：在芯模外表面制作不透气的脱模层；装配绝热封头和密封件，使绝热封头与脱模层成为抽真空系统的一部分；抽真空，使绝热封头与脱模层贴紧；在芯模外表面整体缠绕螺旋纤维层。本发明利用了绝热封头和脱模层本身的密封性，通过安装密封条和真空袋使绝热封头和脱模层成为抽真空系统的一部分，缠绕螺旋纤维层前抽真空，使绝热封头与脱模层贴合，进而使绝热封头贴合在芯模上，缠绕1～2个完整循环后停止抽真空，此时，绝热封头由于受到螺旋纤维层的约束不会出现回弹，从而解决了因绝热封头和封头段芯模不贴合而影响固体火箭发动机复合材料壳体质量的问题。

含有改性硅灰石的PBAT复合材料及其制备方法 888

 0

本发明公开了一种含有改性硅灰石的PBAT复合材料及其制备方法，其中，所述PBAT复合材料由以下重量份的原料组成：PBAT 65～75份、增韧剂8～10份、润滑剂0.3～0.5份、改性硅灰石25～35份。本发明对硅灰石的处理方法保留十分优异针状形态结构不被破坏，保证了最终产品粒度，白度的稳定性，工业化连续性表面处理，提高了操作的简便性与稳定性。本发明提高了硅灰石与PBAT的分散能力，提高制品性能。

聚乳酸/纳米羟基磷灰石复合材料及其制备方法和应用 701

 0

本发明提供一种聚乳酸/纳米羟基磷灰石复合材料及其制备方法和应用，该制备方法，首先，采用乳液溶剂挥发法制备聚乳酸/纳米羟基磷灰石复合微球作为粉末原料，然后，将粉末原料置于模具中加热、加压成型得到聚乳酸/纳米羟基磷灰石复合材料。采用本发明的制备方法，有利于纳米羟基磷灰石在聚乳酸基体中的均匀分散，从而提高制品力学性能和抗冲击强度，且易于控制成型制品的微观形态，通过温度、压力调节或添加造孔剂可以获得微球粘结多孔结构、微球熔融致密结构。

钴/钨双金属有机框架阴极析氢复合材料及其制备方法 1032

 0

本发明属于新能源材料技术领域，具体涉及一种钴/钨双金属有机框架阴极析氢复合材料及其制备方法。该制备方法包括如下步骤：(1)将泡沫镍(NF)放进入盐酸溶液中以去除表面的氧化镍等杂质，提升反应物在泡沫镍表面的附着力，取出洗涤后干燥表面水分，得到活化的泡沫镍载体。(2)将钴盐与钨盐按照一定的摩尔量称取，并取一定量的配体，溶于溶剂后，将(1)中获得的泡沫镍载体浸入溶液中，溶剂热反应获得具备柱状结构的钴/钨双金属有机框架复合材料。该新型电化学析氢催化材料用于线性循环伏安测试的工作电极，具有“大电流”效应，且在高电流密度下具有超稳定性，这将是一种优良的电化学析氢催化材料。

湿磨钛矿渣制备的电磁屏蔽水泥基复合材料及其制备方法 1101

 0

本发明涉及一种湿磨钛矿渣制备的电磁屏蔽水泥基复合材料及其制备方法，以湿磨钛矿渣、回收碳纤维、减水剂、水、分散剂，消泡剂，硅酸盐水泥为原料，制备得到了一种湿磨钛矿渣的水泥基电磁屏蔽复合材料，该材料具有生产工艺简单，生产周期短，成本相对较低，电磁屏蔽性能好，同时解决了高炉钛矿渣、回收碳纤维等工业废弃物堆积污染的问题，综合效益较高。

复合材料面外疲劳试验的加载装置 1114

 0

本发明提出一种复合材料面外疲劳试验的加载装置，解决复合材料平板型试样在承受面外拉压疲劳载荷时的载荷施加问题，能够进行拉‑压疲劳载荷的施加。该装置包括加载组件和支撑组件。

聚丙烯复合材料及其制备方法和应用 919

 0

本发明公开了一种聚丙烯复合材料及其制备方法和应用，包括组分：聚丙烯树脂45份‑90份；耐划伤剂母粒10份‑35份；其中，所述耐划伤剂母粒，按重量百分比计，包括组分：低熔体流动速率聚丙烯15‑50%；超高分子量聚乙烯15‑45%；普通分子量聚乙烯10‑35%；聚四氟乙烯5‑10%。本发明将低熔体流动速率聚丙烯、普通分子量聚乙烯、超高分子量聚乙烯和聚四氟乙烯制成耐划伤剂母粒，母粒加入聚丙烯共混挤出造粒，母粒在聚丙烯中良好分散，可高效起到提升耐划伤的效果，且同时保证优良的抗析出发粘特性，制备得到的聚丙烯复合材料具有优异的耐刮伤性能与抗析出发粘性能，可广泛应用于制备汽车内饰件。

曲线孔流道陶瓷基刹车片复合材料及其制备方法 1142

 0

本发明公开了一种曲线孔流道陶瓷基刹车片复合材料及其制备方法，利用光固化成型技术（SLA）制造曲线孔流道陶瓷基体，并配制石墨烯与Sn‑Ag‑Cu的复合填料，利用真空压力熔渗技术将复合填料填充到曲线孔流道中，再采用热压成型工艺制备得到曲线孔流道陶瓷基刹车片复合材料。相比传统刹车片材料，本发明独特的结构设计和优化的填料配方结合先进的制备工艺，使得本发明刹车材料在运行过程中，平均摩擦系数大于0.402，且摩擦系数变化稳定，材料磨损率低于1.15×10^‑7cm³•N^‑1•m^‑1，各项性能参数均优于国家标准和传统刹车片产品。

快速制备C/SiC陶瓷复合材料的方法 783

 0

本发明公开了一种快速制备C/SiC陶瓷复合材料的方法，该方法包括如下步骤：对纤维进行清洗，并进行高温镀层处理；将完成预处理的碳纤维置于含纳米级SiC微粉的聚碳硅烷/二甲苯浆料中浸渍，再进行自然晾置、烘干，制成预混料；将预混料放入模具中，升温模压成型，制成坯体；将坯体进行固化，高温加压裂解；将坯体通过真空浸渍，吸入含抗氧化陶瓷粉的聚碳硅烷/二甲苯浆料中浸渍，再进行固化及气氛高温裂解。本发明的方法通过预模压成型及加压裂解，迅速提高材料密度，一次复合完成材料致密化，大大缩短了材料制备周期实现了C/SiC陶瓷复合材料的快速制备并满足使用要求。

石墨烯包覆钴粉复合材料的制备方法 982

 0

一种石墨烯包覆钴粉复合材料的制备方法，方法步骤包括，将C28H16Br2溶解于四氢呋喃中，再将钴粉均匀分散于C28H16Br2的四氢呋喃的溶液中，形成钴粉和C28H16Br2的混合溶液；然后将得到的混合溶液中的四氢呋喃溶剂挥发，得到钴粉和C28H16Br2的混合物；之后再将钴粉和C28H16Br2的混合物置于惰性气体气氛中焙烧，然后退火冷却，获得石墨烯包覆钴粉复合材料。本发明中，制备的石墨烯包覆钴粉，能够有效的缓解材料在充放电过程中产生的体积膨胀效应，并进一步提高了钴粉材料的导电性。

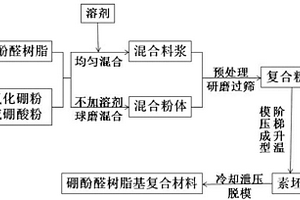

提高硼酚醛树脂基复合材料耐烧蚀性能的方法 1156

 0

本发明是一种提高硼酚醛树脂基复合材料耐烧蚀性能的方法，具体是：将硼酚醛树脂破碎过筛，采用固相法或液相法与氧化硼、硼酸等粉料均匀混合，二者质量配比为1:1～9:1；固相法采用球磨混合12～36小时，液相法采用有机溶剂溶解硼酚醛树脂，然后用磁力搅拌器搅拌混合1～5小时；将混合均匀后的粉体或浆料进行预处理和研磨过筛后采用阶梯升温模压工艺制度将复合粉体成型，最后随炉冷却泄压脱模即可。本发明的优点是：利用低密度、低熔点的氧化硼或硼酸粉末作为填料，采用物理共混法热模压制备硼酚醛树脂基复合材料，该材料在高温能保持较高的热残留率、力学强度和尺寸稳定性，具有更好的热防护性能和耐烧蚀性能，可用于高温热防护材料领域。

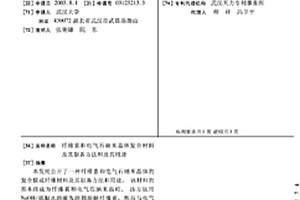

纤维素和电气石纳米晶体复合材料及其制备方法和及其用途 849

 0

本发明公开了一种纤维素和电气石纳米晶体的复合膜或纤维材料及其制备方法和用途。该材料的基本组成为纤维素和电气石纳米晶粒。该方法用NaOH/硫脲水溶液为溶剂溶解纤维素,然后与电气石纳米晶粒悬浮液按不同配比共混后进行刮膜或喷丝,再在氯化钙水溶液中凝固,并在盐酸或硫酸水溶液中再生得到系列纤维素复合材料。该法可直接用电气石纳米晶粒与纤维素复合制备膜和丝。它们具有良好的力学性能和抗菌活性,且具有无毒、无害、安全性高及可生物降解性。这种膜或丝在医药、食品及环保等领域具有应用前景,而且生产过程简单、方便、无污染。

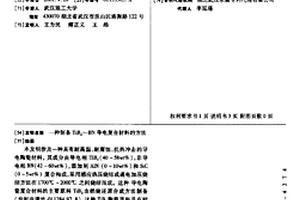

制备TiB2—BN导电复合材料的方法 833

 0

本发明涉及一种具有耐高温、耐腐蚀、抗热冲击的 导电陶瓷材料, 其成分由导电相TiB2(40－58wt%), 非导电相BN(42－60wt%), 添加剂AlN(0～10wt%)和SiC(0～5wt%)复合构成, 采用感应热压烧结或通电加压烧结方法在1700℃～2000℃之间烧结而成。这种导电陶瓷复合材料的主要原料TiB2由燃烧还原合成方法制备(专利申请号 : 01128497.8), 这种TiB2陶瓷原料具有较高的烧结活性, 可大大降低烧结温度。本发明涉及的导电陶瓷复合材料可制成陶瓷坩埚, 用于各种材料和部件的表面金属化, 具有电阻率稳定, 使用寿命长的特点。

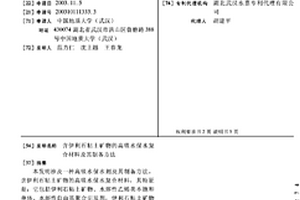

含累托石粘土矿物的高吸水保水复合材料及其制备方法 654

 0

本发明涉及一种高吸水保水剂及其制备方法。含累托石粘土矿物的高吸水保水复合材料,其特征是:它包括累托石粘土矿物、乙烯类不饱和水溶性单体、水溶性自由基聚合引发剂,累托石粘土矿物的添加重量为乙烯类不饱和水溶性单体的2%-300%,水溶性自由基聚合引发剂的添加重量为乙烯类不饱和水溶性单体的0.001%-1%。制备方法,其特征是:将累托石粘土矿物加入到溶有水溶性自由基聚合引发剂或者水溶性自由基聚合引发剂和交联剂的5-50%浓度的水溶性乙烯类不饱和单体溶液中,经过分散处理后,于20-90℃加热1-10小时,聚合产物经40-150℃干燥后,机械粉碎得颗粒状成品。本发明具有成本低,吸钙镁离子水溶液的吸液倍率较高,抗盐性较好,适用于农林业的特点。

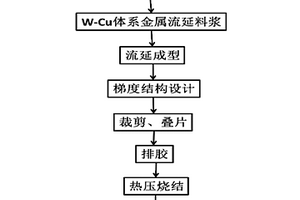

流延法制备W-Cu体系梯度复合材料的方法 790

 0

本发明涉及流延法制备W-Cu体系梯度复合材料的方法，其步骤包括：(1)金属粉非水基流延料浆制备及流延成型：将球磨混合后的金属粉非水基料浆经除泡、过滤后在流延机上流延成型，在空气中干燥后制得单组分金属流延膜带；(2)梯度结构设计、裁剪、叠层：根据铜含量沿厚度方向分布函数C=C0+Axp的设计，将不同W-Cu组分的流延膜片裁剪后叠层成梯度结构的生坯；(3)生坯排胶和热压烧结：将生坯在氮氢混合气氛中排胶后，在真空热压炉中烧结成型。本发明工艺简单、成本低，所制备的复合材料的单组分层厚度可以达到微米量级、组分变化平缓、过渡层光滑连续，并且具有较良好的电热学性能，可以用于电触头、电子封装等热电领域。

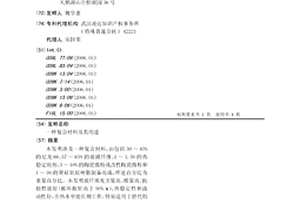

复合材料及其用途 1117

 0

本发明涉及一种复合材料,由包括30～45%的尼龙66、57～65%的玻璃纤维、1～1.5%的热稳定助剂、3～10%的陶瓷微粉或改性陶瓷微粉和1～5%的聚硅氧烷树脂制备而成,所述百分比为重量百分比。本发明玻纤填充含量高、模量高、抗扭性能好(破坏扭矩高于50N.m)、热稳定性和流动性好,在热水中能长期工作。特别适用于替代铝合金及铜材料制备管螺纹,尤其是标准管螺纹。

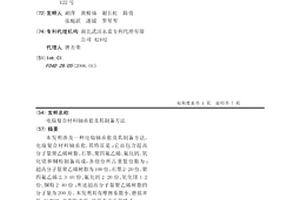

电扇复合材料轴承套及其制备方法 1137

 0

本发明涉及一种电扇轴承套及其制备方法。电扇复合材料轴承套,其特征是:它由包含超高分子量聚乙烯树脂、石墨、聚四氟乙烯、氟化钙、氧化镁和铜粉制备而成,各组份所占重量份数为:超高分子量聚乙烯树脂为100份、石墨2-20份、聚四氟乙烯2.3-10份、氟化钙2-20份、氧化镁1-2份、铜粉2-40份;所述超高分子量聚乙烯树脂的分子量为200万。本发明具有摩擦系数小、磨损率低、耐腐蚀、热膨胀率低、使用寿命长等特点。

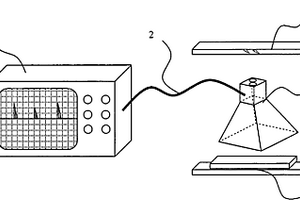

基于超声波和微波机理的复合材料快速探伤/修复一体机 1168

 0

一种基于超声波和微波机理的复合材料快速探伤/修复一体机,包括主机、波导和作用终端;所述主机与作用终端通过波导相连接;所述主机包括主控电路、信号处理FPGA、发射电路、接收电路、高速A/D、开关电源模块、磁控管和激励单元;所述作用终端包括超声探头、换能器和喇叭天线,超声探头与接收电路连接,换能器与发射电路连接,喇叭天线与激励单元连接。基于上述方案,该一体机可以实现装备的超声波损伤检测和修复后微波加热快速固化两大功能,充分利用了内部元器件功能,缩小了质量体积,提高了便携性,大大提高了对各类飞行器等复合材料装备在野战环境下的快速探伤和应急维修能力。
