湖北有色金属材料制备及加工技术理论与应用

杜仲胶形状记忆高分子复合材料及其制备方法 958

 0

本发明公开了一种杜仲胶形状记忆高分子复合材料及其制备方法，该复合材料采用以重量份数计的以下原料复配而成：聚乙烯33～54份、杜仲胶27～48份、无机增强材料9～23份、交联剂1.5～4.5份、抗氧化剂0.5～1.5份。制备时，按配比称取各原料，混合搅拌均匀，然后将混合物料在开炼机中于135～165℃混炼10～15分钟，再在压力成型机中进行热压成型，温度控制在145～175℃，最后冷却即可。所得复合材料耐高温性能好，且形变量较大，赋形较容易，扩大了其使用领域。

人工关节用聚氯乙烯复合材料及其制备方法 1030

 0

本发明公开了人工关节用聚氯乙烯复合材料，由下列重量份的原料制成：聚不饱和酸没食子酸环氧酯50‑56份、低密度聚氯乙烯45‑55份、硅橡胶37‑41份、环氧大豆油35‑45份、胶原蛋白25‑35份、二叔丁基过氧化物22‑26份、葵二酸二丁酯18‑24份、双马来酰胺酸15‑20份、过氧化苯甲酰12‑16份、木质素磺酸钙10‑15份、蒙脱石粉6‑8份、氢氧化钙6‑8份、纳米二氧化钛4‑6份、稳定剂3‑5份、偶联剂3‑5份。制备而成的人工关节用聚氯乙烯复合材料，其机械强度高、且不易发生不良生物化学反应，能够满足行业需要。同时，还公开了这种人工关节用聚氯乙烯复合材料的制备方法。

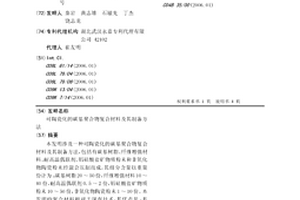

可陶瓷化的碳基聚合物复合材料及其制备方法 903

 0

本发明涉及一种可陶瓷化的碳基聚合物复合材料及其制备方法，包括有碳基树脂、纤维增强材料、耐高温偶联剂、铝硅酸盐矿物质粉末和非氧化物陶瓷粉末经混合压制而成，其组分含量以重量份计为：碳基树脂20～50份，纤维增强材料10～40份，耐高温偶联剂0.5～2份，铝硅酸盐矿物质粉末10～50份，非氧化物陶瓷粉末1～10份。本发明的复合材料相对于现有技术，其优点是：具备良好的热防护性能、抗冲刷性能；其成型工艺简单、有氧热防护与陶瓷形成一体化；可瓷化温度更低，陶瓷转化率更高；可用聚合物复合材料工艺成型、可设计性强，在中低温下具有良好力学性能，且具有陶瓷转化率高、热失重率小、高温强度保留率高等优点。

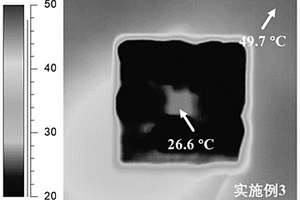

水泥基被动制冷复合材料及其制备方法 790

 0

本发明公开了一种水泥基被动制冷复合材料及其制备方法，将由白水泥、白硅粉、石灰石粉及金红石二氧化钛粉末组成的粉体原料研磨备用；将一部分水与减水剂混合充分振荡得到均匀的分散液；将研磨后的粉体倒入搅拌机中，先低速搅拌使粉体在搅拌器腔体内均匀分布，而后加入另一部分的水低速搅拌，加入减水剂分散液后再高速搅拌，得到混合浆料；浇注成型后密封养护一段时间后，在高温蒸压条件养护一段时间，得到水泥基被动制冷复合材料。本发明所制备的复合材料具有优异的亚环境辐射制冷性能与水冷效果，能够为建筑提供被动式的低成本高效制冷，在建筑节能与制冷领域具有良好的应用前景。

电子封装用苯基有机硅纳米复合材料及其制备方法 806

 0

本发明涉及一种电子封装用苯基有机硅纳米复合材料及其制备方法，属于电子封装材料领域。本发明的制备方法包括以下步骤：S1、取一定质量比的苯基乙烯基硅树脂和苯基含氢硅树脂，两者机械搅拌、混合均匀；S2、向步骤S1的混合物中加入占混合物质量分数为0.5～2.5％的石墨烯，机械搅拌、混合均匀；S3、向步骤S2的混合物中加入铂催化剂，充分混合均匀后，在室温、真空下脱泡，然后置于恒温烘箱中固化，冷却至室温制得苯基有机硅纳米复合材料。本发明制备方法过程简单，制备的苯基有机硅纳米复合材料具有耐高温、介电性能优异的特点，适于用作电子封装所要求的材料。

阻燃高刚性PS/PPE复合材料及其制备方法和应用 940

 0

本发明涉及一种阻燃高刚性PS/PPE复合材料及其制备方法和应用。该阻燃高刚性PS/PPE复合材料包括HIPS树脂、PPE树脂、连续长玻璃纤维、阻燃剂、阻燃协效剂、偶联剂、抗滴落剂和其它助剂。本发明提供的阻燃高刚性PS/PPE复合材料采用连续长玻璃纤维与特定的阻燃协效剂和阻燃剂之间协同增效，并调控玻纤保留长度D90，大大提高了材料的阻燃性，在较薄的厚度条件下阻燃等级可达到5VB以上；另外，通过玻璃纤维和偶联剂的协同作用，使该材料具有较高的刚性、韧性和耐热性，弯曲强度、弯曲模量、缺口冲击强度、热变形温度高，可广泛用于电子电气或家用电器等产品的功能结构注塑件。

石墨烯复合硅掺杂磷酸钒钠的复合材料及制备方法和应用 1037

 0

本发明公开了一种石墨烯复合硅掺杂磷酸钒钠的复合材料。本发明还公开了一种石墨烯复合硅掺杂磷酸钒钠的复合材料的制备方法，包括以下步骤：将钒源、碳源、钠源、硅源和磷源依次溶解在去离子水中，采用水热法制备前驱体，将其与石墨烯混合，搅拌，干燥，研磨，煅烧，获得纳米级Na3V2(PO4)3‑x(SiO4)x@rGO(0.01＜x＜0.2)颗粒。本发明制备的石墨烯复合硅掺杂磷酸钒钠复合材料，为纳米颗粒状，缩短了钠离子迁移的路径，增大了电极片与电解液的接触面积，且通过掺杂和与石墨烯复合的手段，提高了材料导电性，扩大了离子迁移通道，增强了电池的稳定性，在电池测试中表现出高容量和长循环寿命的电化学性能。

高性能聚苯硫醚/聚酰胺电磁屏蔽复合材料及其制备方法 879

 0

本发明涉及一种高性能聚苯硫醚/聚酰胺电磁屏蔽复合材料及其制备方法，该复合材料由以下重量份数的原料制备而成：聚苯硫醚母粒50～70份，聚酰胺母粒30～50份，相容剂1～4份，抗氧剂0.1～1份。本发明提供的高性能聚苯硫醚/聚酰胺电磁屏蔽复合材料具备良好力学性能的同时，还具有优良的导电性能和屏蔽效能，抗拉强度达91～121MPa，弯曲强度达138～182MPa，冲击强度达22～32KJ/m²，体积电阻率达1.25×10³～8.31×10⁵Ω·m，屏蔽效能达34～45dB。

低熔点壳聚糖微球增塑生物质复合材料的方法 953

 0

本发明属于聚合物材料制备领域，并公开了一种低熔点壳聚糖微球增塑生物质复合材料的方法。该方法包括下列步骤：(a)选取酸性溶液将壳聚糖粉末溶解形成壳聚糖溶液，在该壳聚糖溶液中添加碱性溶液形成混合溶液，并使该混合溶液的PH值上升至7以上，搅拌该混合溶液直至析出纳米级的壳聚糖球状颗粒；(b)将纳米级的壳聚糖球状颗粒与生物质材料混合，使得壳聚糖包覆在生物质材料表面，形成生物质复合材料，其中，纳米级的壳聚糖球状颗粒的小尺寸效应，避免生物质材料在熔融加工时团聚不熔融。通过本发明，纳米化壳聚糖颗粒，降低壳聚糖熔点，避免壳聚糖生物质复合材料熔融加工时的团聚，改善其机械性能。

石墨烯和双金属纳米线的发热复合材料及其制备方法 1092

 0

本发明公开了一种石墨烯和双金属纳米线的发热复合材料及其制备方法，包括制备原料和制备方法，所述制备原料如下：氧化石墨烯、铜纳米线、银、铂、金或者钯贵金属盐。本发明提出双金属纳米线与氧化石墨烯的复合获得结构稳定的高导电纳米组分，同时，氧化石墨烯易于在高分子体相内分散，避免了繁杂耗能的分散处理手段，无需分散剂的引入，制备工艺大为简化，加工成本低，可大批量生产，制备的发热材料在10～220V范围内升温达到稳定值所需时间小于300S，稳定温度在0～200℃范围可通过电压调制，制备的发热复合材料，电导率0.1～10S/cm范围可调，制备的发热复合材料，适合作为保暖材料，亦可以作为温度控制材料，具有广阔的应用前景。

基于脱细胞生物组织基质材料的骨修复用复合材料及其制备方法 911

 0

本发明涉及基于脱细胞生物组织基质材料的骨修复用复合材料及其制备方法。本发明中所公开的骨修复用复合材料以微纤维化的动物组织脱细胞基质材料为有机成分和以钙盐生物陶瓷材料或其他无机生物玻璃为无机成分。用本发明方法制备的骨修复用复合材料无需额外物理或化学交联，具有完全的三维多孔网状结构；生物组织基质材料中的蛋白成分保持天然的三股螺旋结构；具有优秀的生物相容性，完全的生物可降解性，优异的骨传导性，良好的骨诱导性及成骨性；同时具有一定的力学强度及形状记忆功能，可用作具有生物活性的骨填充材料或大面积骨缺损的修复材料。

工作表面涂覆复合材料的汽车用制动衬片 1171

 0

一种工作表面涂覆复合材料的汽车用制动衬片，制动衬片的工作表面涂覆有复合材料层，涂覆的复合材料层的厚度为0.2－0.4mm，复合材料层具为有适当弹性并混有增加摩擦系数的材料，本实用新型解决现有制动器中，制动盘（鼓）与制动衬片这一对摩擦对偶因初始磨合面不足而导致的制动力低和左右制动不平衡问题，降低新车在磨合期内刹车跑偏和制动力不足的故障率，有效提高汽车在磨合期内的制动安全性。

圆柱形预制体、轻质耐高温复合材料活塞及其制备方法 938

 0

一种圆柱形预制体、轻质耐高温复合材料活塞及其制备方法，该制备方法包括，采用轴向碳纤维无纬布复合碳纤维网胎针刺、环向碳纤维连续缠绕复合碳纤维网胎针刺的三维圆柱预制体，对圆柱预制体热处理后用含碳树脂和/或沥青浸渍增密，和/或采用化学气相沉积增密，和/或采用浸渍与化学气相沉积结合的方式增密，形成碳纤维增强碳基体复合材料后在惰性气氛下高温热处理以打开孔隙；采用机械加工的方法从圆柱复合材料上加工出活塞毛坯；然后采用熔融渗硅工艺对活塞毛坯致密化处理，达到所需密度后将活塞毛坯加工成最终尺寸；最后对活塞顶部及燃烧室进行隔热防氧化处理。本发明的活塞具有热膨胀系数低，热变形量小，且密度低，耐高温，自润滑等特点。

稳定化处理重金属废渣的有机-无机复合材料及其制备方法 1059

 0

本发明涉及化学材料技术领域，尤其涉及一种稳定化处理重金属废渣的有机‑无机复合材料及其制备方法。所述方法主要包括以下步骤：S1制备磷酸镁胶凝材料；S2制备壳聚糖及壳聚糖改性物；S3制备改性淀粉重金属螯合剂；S4将S1制备的磷酸镁胶凝材料、S2制备的壳聚糖或壳聚糖改性物和S3制备的螯合剂混合后，烘干，即可得到有机‑无机复合材料，其中，以质量比为计，m(磷酸镁胶凝材料)/m(壳聚糖或壳聚糖改性物)＝9～90、m(磷酸镁胶凝材料)/m(改性淀粉重金属螯合剂)＝9～90。本发明所述方法制得的有机‑无机复合材料具有机械强度佳、制备能耗低、工艺简单、可大量消耗矿渣废弃物等优点。

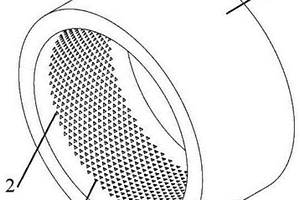

基于仿生微织构的自润滑轴承和自润滑复合材料填充方法 1026

 0

本发明公开了一种基于仿生微织构的自润滑轴承和自润滑复合材料填充方法，包括轴承内圈，轴承内圈设有微织构组，微织构组包括多个间隔一定距离均匀排布的微织构，微织构包括盾鳞形凹槽和储存孔，盾鳞形凹槽包括第一面、第二面和第三面，第一面的顶部、第二面的顶部和第三面的顶部依次相连，形成第一三角形开口，第一面的底部、第二面的底部和第三面的底部依次相连，形成第二三角形开口，储存孔设在第二三角形开口的底部，盾鳞形凹槽和储存孔用于填充固体自润滑复合材料和储存摩擦过程中产生的碎屑，本发明的目的是提供一种基于仿生微织构的自润滑轴承和自润滑复合材料填充方法，能显著提高其在摩擦表面的覆盖度和附着性，实现超低润滑。

导电金属有机框架纳米棒阵列复合材料及制备和应用 994

 0

本发明属于纳米材料技术领域，具体涉及一种导电金属有机框架纳米棒阵列复合材料及制备和应用。本发明制备方法包括以下步骤：(s1)将氢氧化物纳米棒阵列与导电有机配体通过水热反应自组装获得核壳结构纳米棒阵列；(s2)将核壳结构纳米棒阵列进行原位电化学还原，即可得到所述导电金属有机框架纳米棒阵列复合材料。本发明通过刻蚀、外延生长以及原位电还原方法合成导电金属有机框架纳米棒阵列复合材料，完成了导电金属有机框架的定向生长，金属氧化物的生成以及与金属有机框架的有效复合，由原位电化学还原法完成了导电金属有机框架与金属氧化物的复合，作为检测传感平台，具有广阔的应用前景。

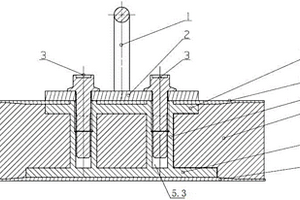

带锁扣的纤维增强复合材料夹层板结构 881

 0

本发明公开了一种带锁扣的纤维增强复合材料夹层板结构，包括由纤维增强复合材料制作的夹层板、预设在所述夹层板内的预埋件、设置在所述夹层板外且与所述预埋件可拆卸连接的锁扣底座以及安装在所述锁扣底座上的锁扣。本发明可以在不采用焊接的情况下，使得锁扣仍能与纤维增强复合材料夹层板安装固定，并保证一定的连接强度，满足不同工况下的汽车覆盖件锁紧需求。

碳纤增强聚丙烯复合材料及其制备方法 1058

 0

本发明涉及一种碳纤增强聚丙烯复合材料及其制备方法，制备该碳纤增强聚丙烯复合材料的原料由以下重量含量的组分组成：改性碳纤10～30％，聚丙烯树脂70～90％，以及引发剂，所述引发剂质量为改性碳纤和聚丙烯树脂总质量的0.2‑1％；改性碳纤的制备方法为：将短切碳纤维浸泡于装有丙酮溶剂的索氏提取器中，萃取后烘干，然后浸泡在硝酸溶液中处理得到碳纤基体，将碳纤基体继续在表面改性剂中浸渍，陈化、烘干即得到改性碳纤。本发明采用湿化学法和表面改性剂法结合，对所用的碳纤的表面性能进行改性，所得到的改性碳纤维表面活性大大增加，其与基体树脂间的界面性能也得到增强，得到综合力学性能良好的碳纤增强聚丙烯复合材料。

聚氯乙烯基木塑复合材料及其制备方法 1178

 0

本发明提供了一种聚氯乙烯基木塑复合材料及其制备方法。本发明所述聚氯乙烯基木塑复合材料由改性木质纤维、聚氯乙烯、丙烯酸酯类加工助剂、热稳定剂与润滑剂制备得到，其中改性木质纤维由液态丁腈橡胶对木质纤维进行改性得到；由于液态丁腈橡胶对木质纤维进行改性，使改性木质纤维具有亲油性，使其与聚氯乙烯基体具有良好的相容性，且增强了聚氯乙烯基体界面粘结性，在基体中的分散程度显著改善，因此本发明的聚氯乙烯基木塑复合材料具有良好的拉伸强度与冲击韧性。

均匀负载碳质颗粒的碳纳米纤维复合材料及其应用 877

 0

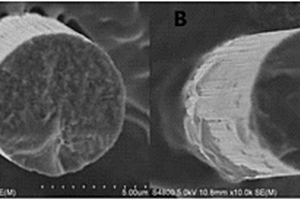

发明公开了一种均匀负载碳质颗粒的碳纳米纤维复合材料，包括聚酰亚胺基碳纳米纤维和环糊精基碳质颗粒，所述环糊精基碳质纳米颗粒均匀负载在聚酰亚胺基碳纳米纤维上。还包括一种均匀负载碳质颗粒的碳纳米纤维复合材料的应用。本发明提供了一种制备简单和高吸附性能的复合纳米碳材料，合成的复合材料相比于传统的碳纤维具有更高的比表面积、更丰富的孔结构和更多的吸附位点，提升水体中微污染物的去除性能。纤维结构稳定，可以重复回收利用，在水体有机污染物处理方面具有良好的应用前景。

高含量碳纤维增强尼龙复合材料及其制备方法 969

 0

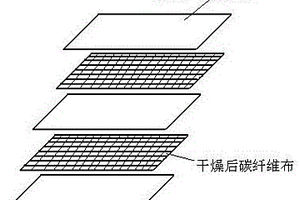

一种高含量碳纤维增强尼龙复合材料的制备方法，先将无杂质碳纤维布浸渍在醇溶尼龙无水乙醇溶液中以得到浸渍后碳纤维布，再将浸渍后碳纤维布取出，并烘干除去水分以得到干燥后碳纤维布，然后选取若干块上述干燥后碳纤维布与若干块无水尼龙无纺布，干燥后碳纤维布的质量占干燥后碳纤维布、无水尼龙无纺布质量之和的65%―80%，再将干燥后碳纤维布、无水尼龙无纺布交替叠加以得到层叠体，然后将层叠体放入模具中，再热压成型以得到所述的复合材料。本设计不仅碳纤维与树脂界面结合较好，所得的复合材料的力学性能较佳，而且碳纤维含量较高、易于操作。

羟基磷灰石纳米复合材料的制备方法 743

 0

本发明属于污水处理技术领域，特别涉及一种羟基磷灰石纳米复合材料的制备方法技术领域。羟基磷灰石纳米复合材料Cd²⁺、Cu²⁺、Zn²⁺的去除机理，首先是重金属离子在羟基磷灰石表面的快速络合作用，随后重金属离子扩散至颗粒内与Ca²⁺发生离子交换作用，而形成含有重金属离子的羟基磷灰石。而对于Pb²⁺，除了定阳离子的吸附作用外，羟基磷灰石的溶解与Pb₁₀(PO₄)₆(OH)₂的沉淀贡献了大部分Pb²⁺的去除，Cd²⁺、Cu²⁺、Zn²⁺等重金属离子被羟基磷灰石纳米复合材料吸附，该材料性能稳定，被沸石包裹的纳米级羟基磷灰石粉体释放缓慢，能够保持长期的有效性，且磷释放量不大，不会造成水体富营养化。

耐高温的烧蚀树脂基复合材料的制备方法 813

 0

本发明公开了一种耐高温的烧蚀树脂基复合材料的制备方法，属于复合材料技术领域。该方法包括表面改性的可陶瓷化添加剂制备、可陶瓷化树脂胶液制备、织物浸泡、烘干、装模、固化和脱模的步骤。利用该制备方法制备出的烧蚀树脂基复合材料可以在1300℃左右的高温下，长时间保持零烧蚀。

磁性氧化锆‑壳聚糖复合材料的制备方法 819

 0

一种磁性氧化锆‑壳聚糖复合材料的制备方法。本发明的目的在于提供一种带有磁性，容易被回收重新再利用的磁性氧化锆‑壳聚糖复合材料的制备方法。发明制备的磁性氧化锆‑壳聚糖复合材料带有较强的磁性，利用磁石进行打捞便可回收，回收之后洗涤烘干可重复使用，节约成本，而且回收再利用后对污水的吸附能力无明显降低。

以硅酸盐玻璃为原料制备硅碳复合材料的方法、其产品和应用 1125

 0

本发明公开了一种以硅酸盐玻璃为原料制备硅碳复合材料的方法、其产品和应用，该方法包括以下步骤：将玻璃粉末和碳材料湿法球磨后得到玻璃和碳材料的均匀混合产物，与镁粉、熔盐均匀混合后压成锭后发生镁热反应，然后将反应产物酸洗处理得到不同结构碳和硅复合材料。该发明步骤简单易行,原料来源广泛，最重要的是通过将混合物制作成锭之后，再进行镁热反应，大大增加了硅碳负极材料的振实密度，提高了负极材料的体积比容量，同时和石墨化的碳材料复合后形成的硅碳复合材料其电子电导率也得以有效提高，改善了硅基材料与电解液的相容性，从而提高了材料的循环性能和倍率性能，可应用于高功率密度和高能量密度的锂离子电池负极材料。

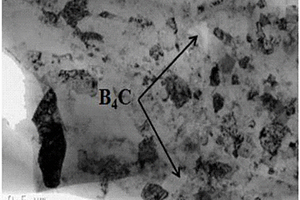

碳化硼颗粒增强纳米/超细晶铝基复合材料的制备方法 1124

 0

本发明涉及一种碳化硼颗粒增强纳米/超细晶铝基复合材料的制备方法。该方法采用低温球磨的方法制备纳米复合粉体，采用等离子活化烧结(PAS)实现了纳米复合粉体的低温致密化。制备方法包含混料、低温球磨、排气、放电等离子活化烧结和热处理五个步骤，制备出高致密的纳米/超细晶铝基复合材料，本发明所制备的碳化硼颗粒增强纳米/超细晶铝基复合材料致密度高、晶粒细小、力学性能优异，其致密度≥90％，基体晶粒尺寸＜200nm，硬度高达242.5HV,压缩屈服强度达到866MPa，能广泛应用于航空航天、汽车以及军事等高科技领域。

凹凸棒石/纳米铁复合材料-微生物耦合体的制备及应用 803

 0

本发明提供一种凹凸棒石/纳米铁复合材料-微生物耦合体的制备及应用。所述凹凸棒石/纳米铁复合材料-微生物耦合体是将凹凸棒石用蒸馏水、六偏磷酸钠提纯后使用盐酸进行改性，再依次经过离心、洗涤、干燥后放入FeSO4溶液中浸泡24-72h后离心处理，之后在氩气保护下向离心后的固体加入乙醇搅匀，并滴加KBH4致使Fe2+充分反应后再次离心处理，将离心后的沉淀物洗涤干燥后与真养产碱杆菌耦合反应后得到的固体成分。本发明既解决了纳米铁稳定性差、分散性差，容易凝聚成团等缺点，又避免了凹凸棒石/纳米铁复合材料在与硝酸盐反应时，产生氨氮，对水体造成二次污染的缺陷，也基本不会对微生物产生毒害作用。

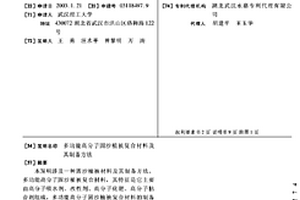

多功能高分子固沙植被复合材料及其制备方法 788

 0

本发明涉及一种固沙植被材料及其制备方法。多功能高分子固沙植被复合材料,其特征是它主要由高分子吸水剂、改性剂、高分子化肥、高分子粘合剂组成,多功能高分子固沙植被复合材料的制备方法,其特征是主要采用高分子吸水剂、高分子化肥、改性剂、高分子粘合剂,利用高分子粘合剂,将粉体的高分子吸水剂、高分子化肥、改性剂有机地复合,在室温混合后,在模具内发泡(温度为100～120℃)成型。本发明具有吸水性好、化肥缓释性好,是一种荒漠化土地固沙植被材料。另外,该材料还能作为非荒漠化地区的农、林、牧、园艺等植物用营养材料。

高强透水复合材料的制备方法 791

 0

本发明公开一种高强透水复合材料的制备方法，它包括如下步骤：步骤1、以磷石膏为原料，加入助晶剂后，添加到酸溶液中，在一定的温度下搅拌反应；步骤2、反应结束后，对混合物直接进行冷却结晶；步骤3、结晶完成后，过滤，滤液直接返回至步骤1重复利用，滤饼洗涤干燥，干燥完成的滤饼即为高强透水复合材料；本发明能够充分利用磷石膏为原料，并结合原料处理后含有的硅灰制备出能显著改善晶须‑水泥的微观结构和界面结合强度的高强透水复合材料，有效提高纤维与水泥基材料结合强度。

玻璃纤维增强树脂基复合材料及其制备方法与应用 795

 0

本发明公开一种玻璃纤维增强树脂基复合材料及其制备方法与应用，其制备方法包括以下步骤：S1.将分散剂分散于液态丁腈胶中，而后加入酚醛树脂与无水乙醇，搅拌均匀，得到混合液；S2.将固态橡胶粉末、硫磺、二硫化四甲基秋兰姆、二硫化苯并噻唑、氧化锌、硬脂酸依次加入至混合液中，搅拌均匀，得到改性基体；S3.将正交玻璃纤维利用所述改性基体进行浸润，控干溶剂后热压成型，即得玻璃纤维增强树脂基复合材料；固态橡胶粉末的粒径为10‑100μm，正交玻璃纤维铺设角度为0°‑45°，实现在成型温度下复合材料与内部异形金属构件不分离，在高温使用环境下外防热材料具有韧性且与内部结构紧密结合。
