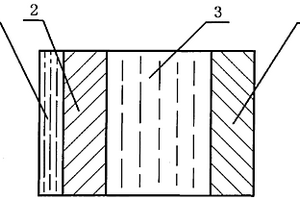

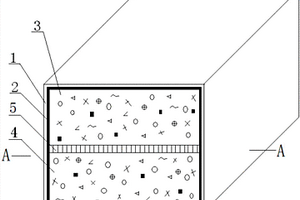

高抗冲复合板材及其制备方法 1113

 0

本发明涉及一种高抗冲复合板材及其制备方法，属于复合材料和资源再生技术领域，所述板材由塑料外结构层、玻纤布、上塑木复合材料层、下塑木复合材料层和钢丝网模压而成，所述钢丝网位于上塑木复合材料层和下塑木复合材料层之间，所述上塑木复合材料层、下塑木复合材料层和钢丝网整体外围包覆有玻纤布，所述玻纤布外围模压有塑料外结构层；所述塑料外结构层由塑料外结构层板材构成，所述上塑木复合材料层和下塑木复合材料层均由塑木复合材料层板材构成。本发明结构简单，生产制造方便，生产成本低；耐水性好，不易吸湿膨胀，不易开裂，不易虫蛀，抗冲击性能好，对环境更加友好，模量更高，刚性更大，更加抗蠕变。

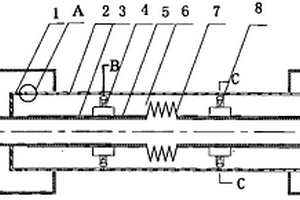

内膨胀式真空集热管 800

 0

本发明属于太阳能集热管领域,公开了一种内膨胀式真空集热管,包括外层玻璃管,在所述玻璃管内设有吸收管,所述吸收管与玻璃管之间为真空层,所述的真空层内可以放置吸气剂以更好的确保真空度,所述吸收管与玻璃管通过过渡封接件密闭连接,所述吸收管为三层复合结构,最里层为复合材料,在复合材料外为一层金属层,在金属层外为太阳能吸热涂层,金属层可以是铝、碳钢、不锈钢或者铜。内层的复合材料管相对于原来的金属管而言,耐腐蚀性更好,而且与工质的相容性也大大的提高了。在所述吸收管上还设有波形膨胀节以更好的消化由温度差产生的膨胀量差。所述吸收管的复合材料层可以选用碳纤维复合材料或者玻璃纤维复合材料制造。

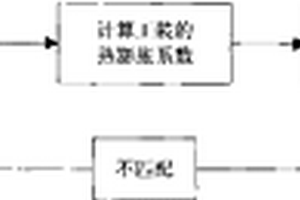

各向异性复材制件热压罐成形复材工装模板设计方法 858

 0

本发明涉及一种各向异性复合材料制件热压罐成形复合材料工装模板设计方法,属于各向异性复合材料制件热压罐成形工装设计技术领域。该方法采用低温成形高温使用的复合材料制造工装模板,由已知的制件铺层信息及工程常量,计算获得制件各个方向上的热膨胀系数;再根据制件的热膨胀系数,设计复合材料工装模板的铺层方式,使制件和工装的各向热膨胀系数相匹配,绝对误差小于10%,通过计算,若两者的热膨胀系数超出误差范围,则重新进行铺层设计,从而使两者的变形一致。本发明提供的设计方法,解决了热压罐成形过程中各向异性复合材料制件与工装模板各向热膨胀系数难以匹配的问题,提高了制件精度,保证了产品质量。

复合纤维材料螺旋箍筋的加工方法 920

 0

本发明公开了一种复合纤维材料螺旋箍筋的加工方法,它包括如下步骤:浸胶,预成型,半固化烘干,螺旋箍筋成型,定型烘干,切割包装。本发明的连续的多圈连续的封闭式复合材料箍筋,用连续螺旋复合材料箍筋替代单圈的复合材料箍筋,在同样的构件中,不仅省材料,省工时,耐腐蚀,而且在等截面等间距的情况下,还可以提高梁或柱的承载能力;复合材料箍筋抗拉强度是钢筋的3倍,而重量仅是钢筋的四分之一,具有无磁性、耐水、抗冻、耐化学腐蚀性强等优点;采用本发明的纤维复合材料螺旋箍筋成型工艺,可以克服传统复合材料筋材固化定型后很难弯曲成不同形状箍筋的缺陷,可以使得复合材料筋棒按照人们的需要随意变换形状、制成螺旋状箍筋。

三元复合材料非均相光Fenton催化剂及其制备和应用 1014

 0

本发明涉及一种以焙烧后的城市污泥残渣为载体，以三种高活性金属为活性组分制备负载型催化剂的制备方法。本发明通过将城市生活污泥高温焙烧后，得到具有高比表面积，高孔隙率的污泥催化剂载体，以TiO₂、AgNO₃、MnO₂、Fe(NO₃)₃·9H₂O、InN₃O₉·xH₂O(X＝2)、Sr(NO₃)₂、Bi(NO₃)₃等金属化合物中任意三种金属成分，按照一定的元素摩尔比将三种金属成分混合制得三元金属复合物前驱体，将该类三元金属复合物前驱体负载于污泥载体上，经过再次高温焙烧获得具有高催化活性，高稳定性的污泥催化剂。此类催化剂应用于非均相光Fenton体系处理难降解高浓度工业有机废水，属于水处理技术和环境功能材料领域。

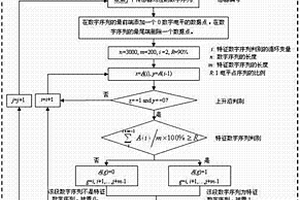

复合材料结构冲击监测数字序列的两级降噪方法 797

 0

本发明为小型化数字式的大规模传感器阵列冲击监测系统提供一种冲击监测数字序列的两级降噪方法。在小型化数字式的大规模传感器阵列冲击监测系统获取到数字序列后，采用本方法进行数字序列的两级噪声抑制。第一级噪声抑制采用Haar离散小波变换。第二级噪声抑制采用基于特征数字序列的降噪方法。确定特征数字序列的判别标准是上升沿后持续一段长度m的数字序列中，为1（即高电平）的数字序列所占的比例大于R。基于本方法，能够在不增加任何滤波、调理模块，不增加新的降噪用的硬件模块的情况下，提高小型化数字式的大规模传感器阵列冲击监测系统的冲击监测的准确性，降低对冲击的误判和虚警。

锌/氮/硫共掺杂碳材料复合材料及其制备方法和应用 1098

 0

本发明公开了一种具有高比电容锌/氮/硫共掺杂碳材料，以生物质碳源作为模板和碳源，以硫氰酸铵作为氮源和硫源，以氯化锌作为锌源溶解于去离子水中，再进一步通过浸渍、干燥、以及高温碳化得到。其中使用脱脂棉作为模板和碳源，脱脂棉、硫氰酸铵，氯化锌的投料质量比为1:1:2时所制备的碳氮掺杂硫化锌具有良好的电化学性能，其比电容在0.5A g‑1的电流密度下最高可达1225F g‑1。

膨润土—水泥原位覆盖复合材料及其制备方法 741

 0

本发明公开了一种膨润土—水泥复合物修复被污染的底泥的新型材料及其制备方法，本发明的膨润土—水泥复合物是由下列原料按一定重量配比制成：普通硅酸盐水泥，膨润土，水。该膨润土—水泥复合物制备方法包括以下步骤：按重量配制原材料—原材料混合搅拌—室温下养护。将制成的膨润土—水泥复合物对被污染的底泥进行原位覆盖。本发明提供一种理想的覆盖材料，其具有控制覆盖后续行为的功能，因此能及时控制覆盖材料微孔结构的变化，具有以低成本改善覆盖层的物理稳定性的能力，完全可以应用到面临风浪、水生动物等扰动很大的水体中。相比其它材料，高强度、高稳定性、低廉等特性使得它成为一种高效新型的原位覆盖材料。

制备甲壳素纳米纤维/聚乳酸复合材料的方法 802

 0

本发明是一种制备甲壳素纳米纤维/聚乳酸复合膜材料的方法，主要有四个步骤：（1）对甲壳素进行酸碱处理，去除碳酸钙、蛋白质和色素等物质；（2）采用物理的机械方法，通过研磨、超声和离心的不同组合方式，使甲壳素纤维变为纳米尺度的甲壳素纳米长纤维；（3）将制得的形貌尺寸均匀的甲壳素纳米纤维通过真空抽滤方法对其进行抽滤成膜；（4）纳米甲壳素薄膜采用浸渍法与聚乳酸复合，最后制得纳米甲壳素纤维聚乳酸复合膜材料。本发明优点：经过研磨、超声和离心处理的薄膜透光率非常好，用紫外分光光度计测量在600nm处的光学透明膜透光度可达85.8%。本发明在光学材料、智能材料和模板剂材料等领域有着潜在的应用前景。

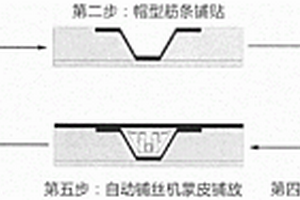

航空复合材料帽型加筋板热压罐成型芯模及包含此芯模的热压罐成型全套模具 924

 0

本发明提供一种用于航空帽型加筋板热压罐成型的带有内部结构的硅橡胶气囊芯模，包括薄层硅橡胶气囊及气囊内部放置的快卸结构，气囊精确提供成型压力，内部结构起到成型前铺丝时的支撑作用及热压罐成型时的支撑作用。可充分发挥了气囊的优点并通过内部结构解决了其固有缺点。本发明还公开了一种包含上述带内部快卸结构芯模的帽型加筋板热压罐共固化成型的全套模具组件，全套组件包括上述新型芯模，热压罐共固化成型所使用的上盖板，下盖板，及匹配帽型筋条外形的阴模。应用本发明所述的航空帽型筋条热压罐共固化成型全套模具，在固化前铺丝工序中克服了铺丝头压力导致气囊下陷问题，且无需更换模具即可在铺丝完毕后直接进行热压罐固化，而在热压罐固化成型中固化压力稳定无波动且内部芯模提供的压力精确可控，满足了航空制件的工艺要求与过程可检要求，铺丝后热压罐成型帽型筋条质量稳定，并合理控制了制造成本。

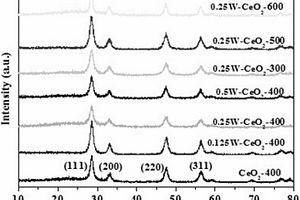

含高分散钨介孔二氧化铈复合材料的制备及应用 643

 0

本发明涉及一种含高分散性钨的介孔二氧化铈材料的制备方法以及其在燃油脱硫中的应用。制备过程中包括将模板剂，乙腈，水，铈源，氨水混合，并持续搅拌混合反应物，然后将混合反应物过滤,所得紫色固体依次洗涤，干燥，研磨，煅烧处理后，得到含高分散性钨的介孔二氧化铈材料。本发明工艺简单，在合成过程中以功能化离子液体为金属源原位合成含高分散性钨的介孔二氧化铈材料，得到的材料对燃油中硫化物脱除具有较高持久的催化活性，有效提高油品脱硫率，减少催化剂及氧化剂的用量，无需使用有机溶剂，降低生产成本，提高油品品质，降低环境污染。

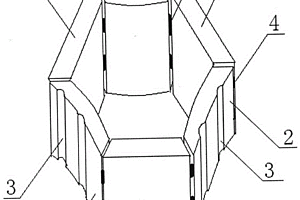

麻塑复合材料园林凳 1153

 0

本实用新型由梯形麻塑坐凳和弧形麻塑坐凳构成；弧形坐凳外侧有弧形沟槽；每个梯形坐凳左右两侧分别安装弧形坐凳；每个弧形坐凳左右两侧分别安装梯形坐凳；相邻梯形坐凳和弧形坐凳之间通过金属连接件固定在一起。本实用新型设计合理，结构简单，生产制造方便，生产过程中机械化程度较高，所需劳动力较少，生产成本低，价格便宜，可回收再生；不易老化开裂，防水性能好，且不浪费木材，不会造成水土流失；重量轻，运输、安装、维护方便，手感舒适，美观大方，不腐蚀等。适用于制作花园别墅、市民广场、公园等场合休闲使用的园林凳。

低收缩可激光焊接聚丙烯改性复合材料及其制备方法 873

 0

本发明公开了一种低收缩可激光焊接改性聚丙烯材料，包括以下重量份数的组分：聚丙烯50‑90份、无机填料10‑30份、增韧剂4‑10份、马来酸酐接枝聚丙烯0.2‑1.5份、噻二唑1‑3份、活性剂0.3‑0.8份、笼形八乙烯基倍半硅氧烷0.5‑2.0份、抗氧剂0.3‑0.9份、润滑剂0.3‑1.5份、光稳定剂0.1‑0.5份、透光黑色粉0.1‑1份。本发明所制备的聚丙烯材料除了可以满足激光焊接的要求，还具有非常低的收缩率，同时材料力学性能优异，突破了现有产品的性能瓶颈，拓展了激光焊接技术在汽车塑料部件上的应用领域。

微波溶剂法热合成的聚吡咯-Hemin-还原石墨烯三元复合材料应用 849

 0

本发明公开了一种微波溶剂热合成的聚吡咯-Hemin-还原石墨烯三元复合物的应用。将聚吡咯-Hemin-还原石墨烯三元复合物作为生物传感器的修饰电极材料应用于测定过氧化氢含量，其中，所述的复合物是由聚吡咯、氯化高铁血红素和还原石墨烯组成 : hemin的质量分数为10.8%~19.6%，氧化石墨质量分数为33.3%~60.2%，聚吡咯的质量分数为20.2%~55.9%。本发明提出一种操作简单，方便快速，灵敏度高的电化学检测仪器和方法，制备的修饰电极对过氧化氢的还原有强的CV电流响应，检出限为1.3~7×10-7M和线性相关系数为0.998。

耐候隔热PC/PMMA复合材料及其制备方法 753

 0

本发明提供了一种具有耐候、隔热性能的PC/PMMA合金材料，组成包括：聚碳酸酯60%～80％；聚甲基丙烯酸甲酯10%～20％；复合型增韧剂：1%～5%；复配相容剂：0.5%～4%；扩链剂：0.1％～0.5％；偶联剂：1％～6％；抗氧剂：0.1％～0.3％；纳米ATO：0.5％～12％；导热填料：5%～20%；润滑剂：0.05％～0.3％；紫外线吸收剂：0.2％～1％。本发明将PC、PMMA和多种复配改性助剂通过高容积、高扭矩的同向双螺杆挤出机进行熔融混炼，制得适用于建筑、汽车工业、电子电器等高端应用领域的PC/PMMA合金材料。该材料同时具有良好力学性能、耐候性能以及隔热性能，并有良好的透光性，在多个应用领域中可实现绿色安全、节能降耗的功能。

轻质高强度钛镁钛真空轧制复合材料 1036

 0

真空轧制法的钛/镁/钛三层复合板，先将钛板和镁板进行退火处理，退火的温度分别是650～700℃和300～350℃，退火时间均为2h。对退火后的板材做机械打磨并做表面清理后，按照钛/镁/钛的顺序对齐叠放后，用钨极氩弧焊的方式进行封焊处理，并在封焊后从真空孔抽取空气使其真空度保持在0.01Pa。之后，将叠板预热500～550℃维持1h后放入轧机进行轧制，首道次压下率为15％～20％，总压下率为50％～60％，轧制速度为5～6m/min，最后进行均匀化退火处理，温度为350℃，时间为3h。本发明所提出的钛/镁/钛三层复合板，在综合了钛和镁的优异性能的同时，提高了界面结合强度，降低了板材成本，适用于工业化生产。

新型复合材料沼气池 909

 0

本发明的沼气池,以氯氧镁为胶结料、以填充料为增强材料、以玻璃纤维布为骨架络合材料,以树脂为抗水调节剂,改善了氯氧镁胶结料在水化凝固过程中的结构性能,使其抗水性和耐久性大幅度提高,全套材料成本在600元以内、使用寿命长达30年以上;在生产及安装上,实现了标准化、工艺化、程序化;在产品出厂前进行规范化的质量检验,保证了“今天安装、明天投料、后天产气”的设计目标;已通过农业部沼气产品质检中心及国家建材测试中心的检验,完全能够替代现行的钢筋混凝土沼气池和新兴的玻璃钢沼气池;本发明的沼气池,实现了工业化批量生产和批量安装,符合我国建设节约型社会和新农村建设的实际需要。

叶酸及壳聚糖修饰的多壁碳纳米管复合材料的制备 690

 0

本发明涉及一种具体的多壁碳纳米管的修饰方法。多壁碳纳米管(MWCNT)采用加热回流的方法酸化，通过傅里叶红外光谱(FT-IR)、zate电位仪、透射电镜(TEM)等手段表征，其内径大约6nm左右。同时采用均相合成法制备出叶酸壳聚糖(FA-CHI)偶联物，并将酸化的纳米管与FA-CHI偶联物反应，形成FA-CHI-MWCNT复合纳米材料，其内径大约为26nm左右。所合成的复合纳米材料在一定程度上增加了生物相容性以及靶向性，在生物和医学领域将有着较好的应用前景。此表面修饰方法工艺流程短，使用设备材料较少，应用前景好，是一种理想的多壁碳纳米管的修饰方法。

磁热复合材料、制备方法及其用途 671

 0

本发明提供一种金属泡沫/MOF气凝胶。金属泡沫作为材料骨架贯穿于整个MOF气凝胶基质中。金属泡沫骨能够：1）赋予MOF材料优异的成型和机械稳定性能；2）可以利用其在外界磁场作用下产生“涡流热”的特性，实现对MOF材料进行均匀而高效的原位加热，从而发明一种“原位涡流热诱导MOF材料再生方法”，为克服MOF本身导热性差问题，进而实现MOF材料的高效且低能耗再生提供一种新方法。该磁热吸附材料制备方法简单、生产成本低、吸附分离能力强、原位涡流热诱导MOF材料再生方法效率高且能耗低、便于实际操作，从而在物质吸附与分离领域具有重要实际应用价值。

无机复合材料沼气池 941

 0

本发明的沼气池,以氯氧镁为胶结料、以填充料为增强材料、以玻璃纤维布为骨架络合材料,以树脂为抗水调节剂,改善了氯氧镁胶结料在水化凝固过程中的结构性能,使其抗水性和耐久性大幅度提高,全套材料成本在450元以内、使用寿命长达20年以上;在生产及安装上,实现了标准化、工艺化、程序化;在产品出厂前进行规范化的质量检验,保证了“今天安装、明天投料、后天产气”的设计目标;已通过农业部沼气产品质检中心及国家建材测试中心的检验,完全能够替代现行的钢筋混凝土沼气池和新兴的玻璃钢沼气池;本发明的沼气池,实现了工业化批量生产和批量安装,符合我国建设节约型社会和新农村建设的实际需要。

La_xTi_yO_z氧化物、包含该La_xTi_yO_z氧化物的复合材料及其制备方法 857

 0

本发明公开了一种LaxTiyOz氧化物，以及包含该LaxTiyOz氧化物的复合氧化物涂层，LaxTiyOz氧化物为非晶态；或者为LaTi3O49、La0.66TiO2.993、La2Ti6O5、La2Ti3O9、La5Ti5O17、La2TiO5、La4Ti9O24、La2Ti2O7和La4Ti3O12中的一种或任意几种混合物。本发明还公开了上述复合氧化物涂层的制备方法和应用。本发明的复合氧化物涂层制备工艺简单，涂层原材料易获得，涂层覆盖完整、均匀致密杂质少、不易脱落，涂层厚度可精确控制，能有效提升被处理物基体的耐热和耐腐蚀性能。

新型阻燃PA6复合材料的制备方法 715

 0

本发明涉及高分子材料技术领域的一种新型阻燃PA6的制备方法。所述阻燃PA6的各组分及各组分重量与PA6的重量百分比为：改性层状双氢氧化镁铝5%～12%，微胶囊红磷 5%～15%；所述阻燃PA6的制备方法包括如下步骤：层状双氢氧化镁铝的改性；按上述配比称取各组分，放入高速混合机中混合，然后在双螺杆挤出机中熔融共混并挤出造粒，烘干后即得新型阻燃PA6母料。本发明制备的阻燃PA6由于微胶囊红磷与改性层状双氢氧化镁铝的协效作用，使阻燃PA6垂直燃烧能达到V–0级，且对力学性能的影响不大。

掺杂压电催化材料的柔性多孔复合材料及其制备 763

 0

本发明公开了一种多孔隙结构的网状复合膜基体及其制备，所述网状复合膜基体由复合聚合物、复合填料经熔融匀质、发泡处理后经定向纵横热熔喷丝制得。本发明还公开了一种基于上述复合膜基体的、掺杂压电‑光催化材料的柔性多孔复合膜材料及其制备，所得柔性多孔复合膜材料具有高柔韧性、高孔隙率和高通气量，其中掺杂和负载的压电催化剂可以形成压电效应，提升光催化剂在室内弱光条件下的催化性能，有效降解有机污染物、抗菌杀毒；且该合膜材料具有优良的机械力学性能，能够长时间耐受高频气流产生的震动。

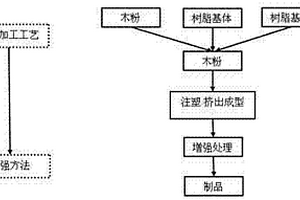

木塑复合材料的增强方法 809

 0

本发明公开了一种木塑材料的增强方法,属于木塑材料成型领域。其特征在于包括以下几个步骤:步骤1、制备木塑材料;步骤2、将木塑材料加热到其基体树脂热变形温度±10℃范围内,施加压力,保温保压,使其发生一定量的形变,最后冷却定型;其中加压和保压的压力为其基体树脂屈服强度的4~10倍,保温保压时间为4~40min,线形变量为4~15%。本发明可以在不增加塑料用量的前提下显著地提高木塑材料的强度和韧性。

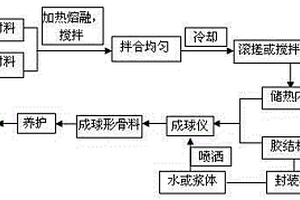

可作为轻骨料的建筑相变储热复合材料 759

 0

本发明公开了一种可作为轻骨料的建筑相变储热材料，解决了目前用于建筑材料中相变材料出现的难储存、使用时易泄漏，实际施工难的问题。这种具有相变储热材料的骨料，相变温度点可调；颗粒直径大小在1.6mm~20mm之间，相变潜热在10J/g~100J/g，筒压强度为2.5~10.0MPa，80℃冷热循环损失率几乎为零。可应用于要求储热功能的砂浆、混凝土或砌体结构中；该材料由吸附材料、相变材料、封装材料组成。吸附材料吸附一定比例的相变温度在15℃～32℃的相变材料，然后采用封装材料进行包裹封装；这种材料具有良好的密封性、可控的相变温度、较高的强度，可解决当前相变材料的难存储、不稳定、难成型等问题。

硫化铜@介孔二氧化硅纳米复合材料及其制备方法和用途 996

 0

本发明属于纳米材料制备技术和特种材料技术领域，具体涉及一种具有光热功能的介孔二氧化硅纳米材料的制备及其光热性能研究。该介孔二氧化硅纳米材料，采用十六烷基三甲基氯化铵为模板，四乙氧基硅烷为硅源，三巯基丙基三甲氧基硅烷为巯基修饰剂，在60℃搅拌反应形成介孔硅球。随后将所得样品分散在水中，在碱性条件下加入铜离子盐水溶液，继续搅拌后吸附上铜离子，然后在酸性条件下加入硫化钠或硫代硫酸钠水溶液，搅拌得到硫化铜修饰的介孔二氧化硅复合纳米材料。所述的具有光热治疗功能的介孔硅球具有粒径小、比表面高、负载量大、生物相容性好等特征，其制备方法具有工艺简单、成本低、光热转化效率高以及适用范围广等技术优势。

塑钢复合材料自锁连接件 1096

 0

本实用新型公开了一种塑钢复合材料自锁连接件，该自锁连接件包括可相互连接的公接头和母接头，公接头包括塑料、弹簧、斜锁舌、外腔、套管、纸张膜、堵头和锁槽，外腔为中空结构，外腔底壁通过弹簧连接套管，套管在弹簧解压缩时在中空状结构内移动，套管侧壁开设有锁槽；外腔侧壁凸出设有与锁槽匹配的斜锁舌，斜锁舌位于套管一侧的锁槽之间；外腔的顶端设有可被冲破的纸张膜，纸张膜外侧设有堵头；母接头包括塑料、外腔、斜锁舌、纸张膜，外腔的顶端和塑料的一端齐平，外腔的顶端设有可被冲破的纸张膜，外腔为中空状结构，外腔侧壁设有斜锁舌。本实用新型可同时实现两端的固定，根据实际需要可进行组装来改变使用范围，适应工程需求。

复合材料弯曲加工的成型模具 1086

 0

本实用新型公开了一种复合材料弯曲加工的成型模具，其结构包括底板、支撑架、控制面板、电动推杆、辅助杆、冲压杆、减震板、支撑脚、电源线和便捷模具，通过设置便捷模具，将需加工板材材料放置到便捷模具底部摆放，接着通过按压控制面板中控制按键控制电动推杆向下推动，经冲压杆对板材进行冲压致使，板材弯曲至插槽内，经左侧模具和右侧模具闭合弯曲板材，板材成型后围绕在冲压杆表面，接着通过按压控制面板中控制按键控制电动推杆向上升起致使冲压杆取出成型后的板材，经外力扳动辅助杠便于将成型后的板材取出完成加工，从而达到成型模具对不同材料经弯曲加工，防止材料表面产生划痕，提高模具适用性强，便于提高模具加工效率的有益效果。

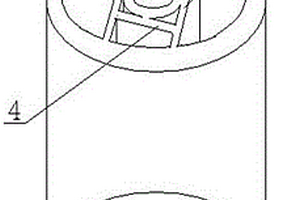

圆柱状塑木复合材料立柱 1137

 0

本实用新型公开了一种圆柱状塑木复合材料立柱，该立柱由中空圆柱状塑木结构外板、左、右长筋板、前、后短筋板及中空圆柱状结构内板构成，中空圆柱状结构内板位于中空圆柱状结构外板中央位置，左、右长筋板分别位于中空圆柱状结构内板左、右外侧，并和中空圆柱状结构外板的内壁相连接，前、后短筋板分别位于中空圆柱状结构内板前、后外侧，并和左、右长筋板相连接。本实用新型设计合理，结构简单，整体性好，刚性大，稳定，不怕风吹日晒雨淋，不开裂变形，重量轻，生产制造方便，生产成本低，不会发生白蚁蛀蚀，无需砍伐森林树木，可对木粉、米糠粉等工农业边角料进行废物利用，安装方便，可修饰性强，手感好，废弃后可重复加工使用，不会产生建筑垃圾，不会发生锈蚀。

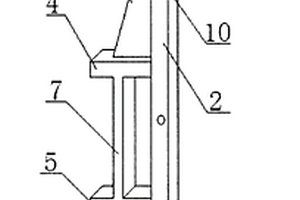

塑木复合材料支撑板 894

 0

塑木复合材料支撑板由塑木顶板、立柱板、底板、上、下背板、斜、立及方筋板构成；立柱板上端和顶板左端相连，下端和底板右端相连，顶板和底板上有立式通孔，立柱板上有卧式通孔，上、下背板安装在立柱板上，右端和立柱板相连；斜筋板为直角三角形状筋板，横直角边和上背板相连，竖直角边和立柱板相连，顶端和顶板左端及立柱板顶端相连；立筋板位于上、下背板之间，上端和上背板相连，下端和下背板相连；方筋板位于下背板和底板之间，上端和下背板相连，侧边和立柱板相连，下端和底板相连。本实用新型设计合理，结构新颖，体积小，稳定性好，质量较轻，强度高，刚性大，生产制造、运输、使用方便，可对多种固定板进行稳固支撑。
