黑龙江哈尔滨有色金属复合材料技术理论与应用

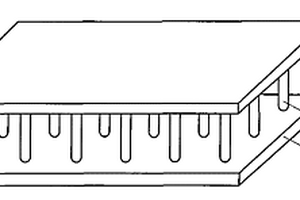

纤维增强复合材料点阵夹芯板的制造方法 958

 0

纤维增强复合材料点阵夹芯板的制造方法,它涉及点阵夹芯板的制造方法。它解决了现有金属点阵夹芯板成型困难,使用材料只是局限在金属材料的问题,本发明的方法是:设计清理模具,在模具的上下表面铺设增强纤维层,先铺设上下面板各一半厚度的纤维;用纤维丝将已经铺设好的上下面板缝合在一起,缝合的步长是模具上的孔间距;再将剩余层的纤维铺设完成;将纤维体放入一个闭合的模腔内,模腔高度为点阵夹芯板的高度,将模具密封好;纤维体内注射基体材料;待基体固化成型,即制得纤维增强复合材料点阵夹芯板。用本发明的方法制成的纤维增强复合材料点阵夹芯板与传统金属点阵夹芯板相比较具有更高的比强度、比刚度,易于设计。

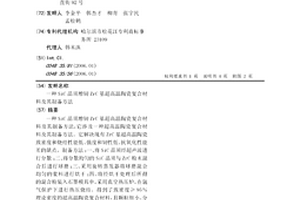

SiC晶须增韧ZrC基超高温陶瓷复合材料及其制备方法 963

 0

一种SiC晶须增韧ZrC基超高温陶瓷复合材料及其制备方法,它涉及一种超高温陶瓷复合材料及其制备方法。它解决现有ZrC基超高温陶瓷致密度和烧结性能低、强度和韧性低、抗氧化性能差的缺点。制备方法:一、将SiC晶须经超声波进行分散;二、将分散均匀的SiC晶须与ZrC粉末混合后进行球磨;三、采用旋转蒸发器将球磨混合均匀的浆料进行烘干;四、将经烘干处理后所得的混合粉装入石墨模具中,采用真空热压炉,在氩气保护下进行热压烧结。得到了致密度≥95%理论密度的超高温陶瓷复合材料,且颗粒细小、分布均匀,弯曲强度300～600MPa,断裂韧性2～6MPa·m1/2。该材料可作为固体火箭发动机的喷管、燃气舵、端头帽等部件,也可以作为超高速飞行器的鼻锥、端头、翼前缘等耐高温结构件等。

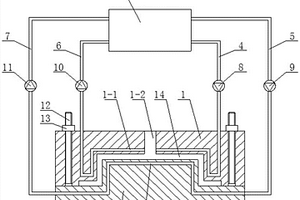

飞机复合材料成型模具装置 1036

 0

一种飞机复合材料成型模具装置，它涉及一种成型模具装置，具体涉及一种飞机复合材料成型模具装置。本实用新型为了解决现有复合材料成型模具由于冷却速度较慢，经常会使成型后的零件在冷却过程中发生轻微变形，这种轻微变形会给飞机正常飞行带来安全隐患的问题。本实用新型包括上模、下模、冷却水池、上进水管、下进水管、上出水管和下出水管，上模和下模由上至下依次设置，上模内设有上冷却水道，下模内设有下冷却水道，上冷却水道的进水口通过上进水管与冷却水池的出水口连接，下冷却水道的进水口通过下进水管与冷却水池的出水口连接，上冷却水道的出水口通过上出水管与冷却水池的进水口连接，下冷却水道的出水口通过下出水管与冷却水池的进水口连接，上模的上表面设置设有注塑孔，注塑孔与型腔连通。本实用新型属于飞机制造领域。

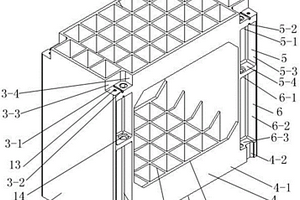

航空用复合材料30孔弹匣 842

 0

本实用新型涉及航空用复合材料30孔弹匣，现有航空用弹匣一般采用采用的是铝合金锻件毛坯经插床加工而成，主要有工序多而复杂、重量大且成本高、容易出现零件局部变形等缺点，针对这些不足，本实用新型提供航空用复合材料30孔弹匣，采用经碳纤维复合材料铺层设计、整体共固化成型的方箱型、30个正方形孔对称式间隔网格中空式框架结构，由顶板、弹匣矩形孔、顶板凹腔、翼板、翼板凹腔、底板、侧板、过渡凸圆角、过渡凹圆角、安装孔、定位孔等组成，通过模具实现碳纤维预浸料按设计铺层，在专业成型模具上直接铺层、整体共固化成型连接成一体，克服先成型再胶接导致用胶量增加而增重的缺点，其质量比同样铝合金结构的轻25％左右。

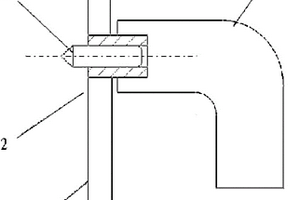

复合材料结构件手动切边的模具 845

 0

本实用新型涉及一种复合材料结构件手动切边的模具。模具上按照复合材料结构件的外形设置切割槽，切割槽的中心线为复合材料结构件的边缘线，切割槽的宽度与切割刀具导套的直径相同。本实用新型具有的优点和有益效果，本实用新型改变切割模的结构形式，将切割模由开放结构变为封闭结构，来限制刀具在垂直产品边方向的行程。切割模的结构限制工人手工抖动和刀具与切割模不垂直情况的出现。从而切割的产品为理论值。

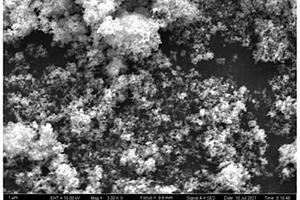

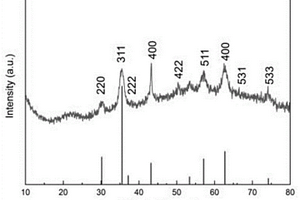

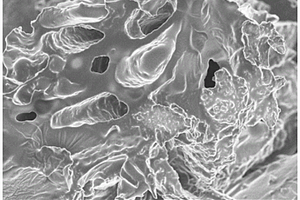

生物炭-四氧化三铁-壳聚糖复合材料的制备方法 1151

 0

生物炭‑四氧化三铁‑壳聚糖复合材料的制备方法，本发明涉及生物炭‑Fe₃O₄‑壳聚糖复合材料的制备方法。本发明的目的是为了解决物理吸附水体染料污染中吸附剂的吸附性能不佳的问题，本发明方法为取生物炭放入到C₅H₈O₂中，加入Fe₃O₄连续搅拌，然后向其中分散液体石蜡与壳聚糖，搅拌，得到混合液，将混合液放置在水浴锅中加热，水浴结束后调节pH值至中性，经真空泵抽滤后，放入烘箱中烘干，本发明的生物炭和CS和Fe₃O₄复合，使它们充分发挥各自的功能并产生叠加效应，复合材料的最大吸附量达到538.9mg/g。本发明应用于水体染料污染的吸附领域。

具有抗肿瘤效应的双金属纳米酶复合材料的制备方法 846

 0

一种具有抗肿瘤效应的双金属纳米酶复合材料的制备方法。本发明属于生物医用材料领域，具体涉及一种具有抗肿瘤效应的双金属纳米酶复合材料的制备方法。本发明是为了解决现有肿瘤治疗材料治疗效果较差，单一智能纳米酶研究的稀少的问题。制备方法：一、合成纳米粒子材料；二、纳米材料的修饰。本发明用于具有抗肿瘤效应的双金属纳米酶复合材料的制备。

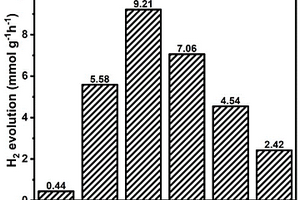

Cu-NH₂-MIL-125/TpPa-2复合材料的制备及光解水制氢 849

 0

本发明涉及一种Cu‑NH₂‑MIL‑125/TpPa‑2复合材料的制备及光解水制氢。本发明提供一种新型Cu‑NH₂‑MIL‑125/TpPa‑2复合材料，目的是为了解决现有TpPa‑2光催化分解水制氢材料光利用率低和制氢效率不高的问题。本发明的制备过程简单有效，试剂消耗少且产率高；且本发明提供的光催化剂能够有效提高光解水制氢效率低的问题。本发明应用于光催化分解水制氢领域，实验表明该复合材料具有优异的光催化分解水制氢性能，在可见光照射下分解水产氢速率可达到9.21 mmol·h^‑1·g^‑1。

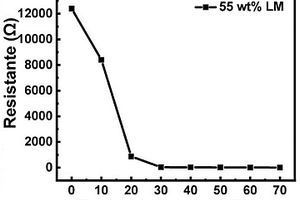

具有形状记忆特性的可多级调控导电性的复合材料的制备方法及应用 1035

 0

一种具有形状记忆特性的可多级调控导电性的复合材料的制备方法及应用，属于导电技术领域，具体包括步骤一、制备盐模板；步骤二、将环氧树脂与固化剂的混合物滴加到盐模板上，抽真空使混合物完全浸渍到盐模板，加热固化后，放在去离子水中超声，去掉盐模板得到形状记忆环氧树脂泡沫；步骤三、将形状记忆环氧树脂泡沫浸泡在硅烷偶联剂修饰的液态金属分散液中，干燥后得到可多级调控导电性的复合材料。本发明以形状记忆环氧树脂泡沫为响应刺激基体，通过改变泡沫基体的形变，调控泡沫孔隙中液态金属的聚集状态，从而调节导电通路的连接状态。基于形状记忆特性，精确控制复合材料的形变以控制LM导电通路的状态，达到大范围多级调控导电性的要求。

高熵合金颗粒增强镁基复合材料消失模铸造的制备方法 896

 0

一种高熵合金颗粒增强镁基复合材料消失模铸造的制备方法，涉及一种镁基复合材料的制备方法。本发明是要解决现有的镁基复合材料制备过程中添加镁合金废料比例较少，大量添加镁合金废料强度差的技术问题。本发明采用消失模铸造方法，利用双向剪切搅拌，添加高熵合金颗粒和浇注过程中超声处理，有效改善组织遗传性，避免了镁合金熔体不同位置颗粒分散不均匀，减少了组织粗化，抑制了凝固过程中的晶粒长大，细化了晶粒，提高镁合金废料的利用率，提高消失模铸造产品性能的目的。本发明中AZ91D废料利用率高，最高添加废料量占总质量的34％，既节省原料，降低成本，又适用连续式生产作业，属于环境友好型方法。

硅/碳纳米管/钴复合材料的制备方法及其应用 1137

 0

本发明公开了一种硅/碳纳米管/钴复合材料的制备方法及其应用，所述方法包括如下步骤：（1）使用湿法球磨混合硅、三聚氰胺和硝酸钴粉末，得到硅/三聚氰胺/硝酸钴前驱体；（2）使用惰性气体作为保护气体，从室温以0.5~2℃/min的升温速度升到700~900℃，在此条件下高温热处理硅/三聚氰胺/硝酸钴前驱体2~6h，自然冷却到室温，得到硅/碳纳米管/钴复合材料。本发明制备的复合材料表现出了高的可逆比容量和循环稳定性，适用于高比容量锂离子电池负极材料的制备。

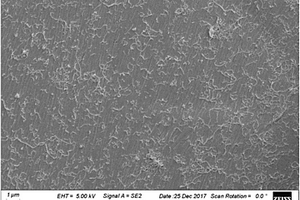

表面接枝碳纳米管的植物纤维布/树脂复合材料的制备方法 754

 0

一种表面接枝碳纳米管的植物纤维布/树脂复合材料的制备方法，它涉及一种植物纤维布/树脂复合材料的制备方法。本发明是要解决现有的纳米粒子接枝到植物纤维表面的方法工艺繁琐，耗时较长，且纳米粒子在植物纤维布表面团聚，导致纳米粒子的作用降低的技术问题。本发明：一、水洗；二、碱处理；三、配制碳纳米管悬浮液；四、纤维布表面接枝碳纳米管；五、制备复合材料。本发明提出一种高效、简易的植物纤维布表面接枝碳纳米管的方法，可以在植物纤维表面均匀接枝碳纳米管，避免了碳纳米管的团聚，大幅度提升了碳纳米管对亚麻纤维表面的改性作用，从而提升植物纤维与树脂基体的界面粘结性能。

植物纤维增强不同牌号聚丙烯复配复合材料的制备 727

 0

本发明涉及植物纤维填充改性聚丙烯技术领域，尤其是一种植物纤维增强不同牌号聚丙烯复配复合材料的制备方法；所述植物纤维填充改性聚丙烯复合材料的质量份数组成如下：聚丙烯树脂70‑90份、目数为150目~300目的植物纤维粉末15~25份、相容剂2~5份、偶联剂1~3份、白油1~2份。不同牌号的聚丙烯树脂做出来的产品，冲击强度、拉伸强度等有一定的差异；采用两种性能差别很大的牌号的聚丙烯树脂进行共混，能提升了复合材料的拉伸强度、弯曲强度等。

铂基催化剂/石墨烯复合材料及其制备方法 922

 0

本发明公开了一种铂基催化剂/石墨烯复合材料及其制备方法，所述复合材料由铂基催化剂与石墨烯制备而成，其中石墨烯所占质量分数为20～80%。具体制备步骤如下：一、称取铂基催化剂和氧化石墨，然后加入溶液，均匀混合得混合物A；二、将混合物A超声波分散1～3h，得混合浆液；三、将混合浆料置于反应釜中，在120～180℃条件下加热1～12h，得到材料B；四、将材料B用去离子水洗涤过滤，80℃真空干燥，得到铂基催化剂与石墨烯的复合材料。由于三维石墨烯骨架具有微米级多孔结构，有利于反应物与产物的扩散，减小了传质阻抗，同时由于铂基催化剂包覆在三维结构的石墨烯之内，有效的减少了铂在高电位下的溶解，明显提升了催化剂的稳定性。

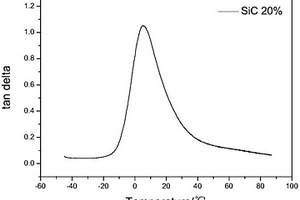

陶瓷粉体改性橡胶复合材料及改性方法 671

 0

本发明提供的是一种陶瓷粉体改性橡胶复合材料及改性方法。由体积分数为橡胶100份，微纳米碳化物陶瓷粉体1～30份以及助剂20～30份制成，所述助剂包括氢氧化钙、氧化镁、炭黑和硫化剂。所制备的高性能橡胶复合材料不仅具有良好的阻尼性能，而且其耐老化、耐机油性能均优于其他橡胶品种。实验表明，经长时间老化后，改性橡胶复合材料的力学强度没有呈现出下降趋势；在各种型号机油中长期浸泡后，橡胶的质量和体积几乎无明显变化。这说明本发明中的橡胶材料同时兼顾耐腐蚀性、耐老化性和高阻尼性能。

适用于环氧树脂基复合材料的碳纤维表面二元接枝方法 831

 0

本发明公开了一种适用于环氧树脂基复合材料的碳纤维表面二元接枝方法，其步骤如下：一、聚丙烯酰氯的合成；二、CNTs的胺基化处理；三、碳纤维表面接枝聚丙烯酰氯；四、碳纤维表面接枝CNTs和1,8-辛二胺。本发明采用聚丙烯酰氯作为二元接枝的“桥梁”，相比小分子接枝剂，聚丙烯酰氯每个重复链段均含有一个活性酰氯基团，活性基团数目的增加有利于提高CNTs接枝密度，同时未反应活性基团为二元接枝提供了活性点。纤维和环氧树脂间的化学键合，纤维表面能提高以及CNTs带来的界面机械锁合作用提高使复合材料层间剪切强度提高42.1%。柔性链引入和CNTs对冲击裂纹的阻碍作用使复合材料冲击韧性提高39.8%。

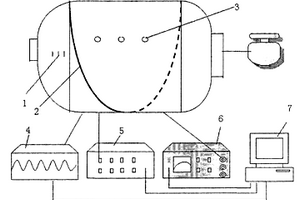

复合材料健康监测装置 789

 0

本发明提供的是复合材料健康监测装置。它包括安装在复合材料结构相应部位的光纤光栅传感器、干涉型光纤传感器和压电陶瓷,光纤光栅传感器、干涉型光纤传感器和压电陶瓷分别与光纤光栅解调仪、干涉型光纤解调仪和压电陶瓷解调仪相连,光纤光栅解调仪、干涉型光纤解调仪和压电陶瓷解调仪连接于数据处理计算机。本发明不仅能够进行常温下的监测,还能够在高温、低温下进行监测。温度补偿使用参考法,即选用同种传感器和结构处在相同环境中,并且处于自由状态。干涉型传感器由于参考光纤的存在,不需要另做补偿。本发明能够很好地评估复合材料压力容器的健康情况,保障容器的安全。

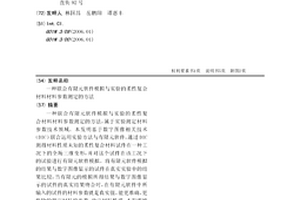

联合有限元软件模拟与实验的柔性复合材料材料参数测定的方法 685

 0

一种联合有限元软件模拟与实验的柔性复合材料材料参数测定的方法，属于实验测定材料参数技术领域。本发明基于数字图像相关技术（DIC）联合运用实验方法与有限元软件，通过DIC测得材料性质未知的柔性复合材料试件在一种工况下的全场三维变形，并对这个试件在该工况下的试验进行有限元软件模拟。将有限元软件模拟的结果与数字图像显示的试件在真实实验中的结果比较，当有限元的模拟所得结果与数字图像显示的试件的真实结果吻合时，在有限元软件中所输入的试件的材料参数就是真实值。能更准确，更快捷的测定材料的参数，确定材料性质。本发明操作简单，可重复性强，可靠性高，能更精确的测定柔性复合材料的材料参数。

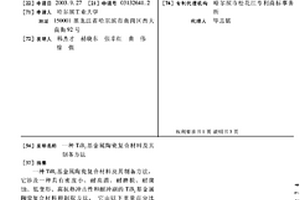

TiB2基金属陶瓷复合材料及其制备方法 691

 0

一种TiB2基金属陶瓷复合材料及其制备方法，它涉及一种具有密度小、耐高温、耐磨损、耐腐蚀、低变形、高抗热冲击性和耐冲刷的TiB2基金属陶瓷复合材料和制取方法。它由以下重量百分比的成分组成：TiB230～90wt％、Cu10～70wt％和Ni0～10wt％。其制造方法是：(1)称取原料，并将原料进行干燥；(2)将原料进行干混；(3)将混合料烘干后在35～45MPa的压力下冷压制成相比密度为55～60％的预制坯；(4)将预制坯放入反应器中，用Ti和B4C为点火药，通过引燃点火药激发预制坯的自蔓延燃烧合成反应；(5)燃烧反应结束后迅速施加150～200MPa的压力，一步实现材料致密化。本发明是一种具有高强度、高导电率、耐高温和抗热冲击的TiB2基金属陶瓷复合材料及其制备方法。

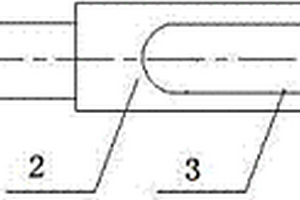

钎焊结构的碳纤维增强复合材料的专用金刚石钻头 1038

 0

本发明涉及一种钎焊结构的碳纤维增强复合材料的专用金刚石钻头，我国目前还没有钻削碳纤维增强复合材料的专用刀具。复合材料应用部门目前主要采用YG类硬质合金麻花钻，如YG6X、YG8和Y330。这种刀具制造简单，成本低，易于刃磨，对机床设备要求低。但使用寿命低，一般钻削30~40个孔后，就需要进行刃磨。本发明组成包括：刀柄（1）、连接所述的刀柄的刀体（2），在所述的刀体侧壁上开有清屑孔（3），在所述的刀体的头部连接钻头（4），所述的钻头带有一组槽口（5）。本发明用于航天、竞技机车等碳纤维符合材料的钻孔加工。

无人飞行器复合材料起落架成型工装 1136

 0

一种无人飞行器复合材料起落架成型工装，属于复合材料部件成型技术领域。下模上表面沿长度方向的两侧对称固定有两个主定位块，下模上表面位于两端各固定有一个竖直设置的导柱，上模下表面两端与两个导柱相对应位置设置有两个导向孔，四个挡块呈矩阵形式可拆卸固定在下模上表面，下模下表面位于中部设有型面一，两个主定位块外轮廓面除下表面外均设有型面二；上、下模合模时，两个导柱与两个导向孔滑动配合，两个主定位块的型面二匹配设置在上模的型面一下方，两个侧定位块设置主定位块的左右两侧，侧定位块外轮廓面与下模的型面一和主定位块的型面二相吻合，侧定位块通过两个正对设置的挡块夹紧固定。本实用新型用于飞行器复合材料起落架成型。

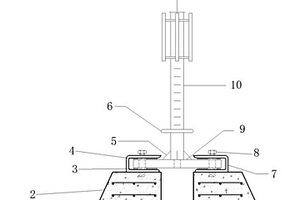

便于移动的配重式聚氨酯复合材料抱杆 1156

 0

一种便于移动的配重式聚氨酯复合材料抱杆，涉及一种抱杆。所述抱杆本体的下端同轴固定有水平设置的法兰盘，所述法兰盘与抱杆本体之间设有角钢；所述配重体固定设置在楼面上，配重体的上端设有槽体，所述槽体与法兰盘滑动限位连接。本实用新型设置了与抱杆本体滑动限位连接的槽体，槽体固定在配重体上，解决了传统的配重式聚氨酯复合材料抱杆在楼面设置基础底座稳定性差、抱杆方向固定导致信号接收不稳定的问题，且聚氨酯复合材料抱杆由于自身的独特性能，使其具有极大的推广价值和应用需求。

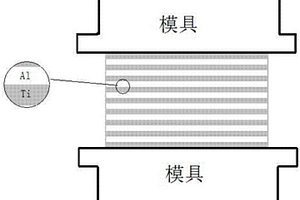

轻质金属间化合物基层状复合材料的制备方法 770

 0

本发明提供的是一种轻质金属间化合物基层状复合材料的制备方法。以Ti箔和Al箔为原材料，将经过预处理的Ti箔和Al箔交替叠放并保证最外层为Ti箔，进行真空热压处理，所述真空热压处理的条件为：本底真空度为6.67×10-3Pa，反应温度为640～685℃，升温速率为1～10℃/min，施加压强为0～4MPa，保温时间为1-10小时。本发明通过真空热压法使相互交叠的Ti箔与Al箔发生扩散反应，生成金属间化合物Al3Ti，并与剩余的Ti层形成以Ti层为增强体的层状复合材料。由于金属间化合物Al3Ti具有高强度、高硬度、低密度且脆性较大，而Ti层则是韧性较好的增强体，因而使获得的金属间化合物基层状复合材料在具有高强度的基础上也具有高的韧性。

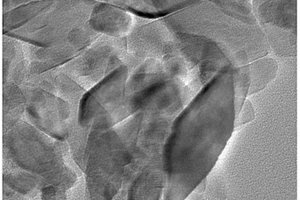

MOF@MXene增强树脂基复合材料的制备方法 836

 0

一种MOF@MXene增强树脂基复合材料的制备方法，属于材料科学领域。它主要解决MOF搭载于二维片层MXene的材料制备问题，MOF材料在树脂体系中的分散性差与团聚效应的问题。本发明是按照下述步骤实现的：一、钛碳化铝的刻蚀；二、MXene的收集；三、MXene@MOF材料的制备；四、MXene@MOF再树脂体系中的分散；五、MXene@MOF增强树脂基复合材料的制备。制备合成了具有弯曲与拉伸强度与模量提升，其中断裂吸收功与延伸率明显增大的MXene增强增韧树脂基复合材料。本发明制备方法简单，易于实施，成本低并且绿色环保。

基于硅烷偶联荧光粉制备改性木塑复合材料的方法 895

 0

本发明涉及一种基于硅烷偶联荧光粉制备改性木塑复合材料的方法。本发明要解决现有发光木塑复合材料制备工艺复杂、力学性能低、发光性能低的技术问题。所述木塑复合材料的制备过程需利用硅烷偶联剂与荧光粉表面羟基偶联形成表面具有氨基的改性荧光粉，并与木质纤维、热塑性聚烯烃通过转矩流变仪熔融共混制备料粒，最终热压成型。通过在荧光粉表面形成致密的保护膜以达到提高成品热力学性能和发光性能的目的。此种制造方法工艺操作简便成本低廉，适合工业化推广，是一种绿色环保的制备技术。

镁基复合材料中纳米陶瓷颗粒的回收方法 1121

 0

一种镁基复合材料中纳米陶瓷颗粒的回收方法，它涉及纳米材料制造领域。本发明要解决由于纳米陶瓷颗粒增强镁基复合材料在失效后，其内部高含量的增强体不能二次利用，造成大量资源浪费的问题。本发明将失效的含有纳米陶瓷颗粒的镁基复合材料加热熔化；将氯化钠和氯化钾，氟化钙混合研磨，将其添加到镁合金熔体并搅拌，然后静置，将含有金属熔体和熔盐的坩埚水冷。最后将铸锭浸泡在水溶液中一段时间，得到含有纳米陶瓷颗粒的悬浊液。将悬浊液多次洗涤后实现纳米陶瓷颗粒的回收。本发明是一种简单高效的增强体回收利用技术。对高附加值的纳米陶瓷颗粒的回收利用有巨大的经济效益。本发明应用于材料回收领域。

纤维素纳米晶/聚乳酸复合材料及其制备方法和应用 902

 0

本发明提供了一种纤维素纳米晶/聚乳酸复合材料及其制备方法和应用，属于聚乳酸复合材料技术领域。本发明将纤维素纳米晶水分散液与盐类改性剂混合，进行静电吸附改性，得到改性的纤维素纳米晶水分散液；将所述改性的纤维素纳米晶水分散液滴加至聚乳酸溶液中，进行共沉淀反应，将所述共沉淀反应所得固体干燥，得到纤维素纳米晶/聚乳酸复合材料；所述聚乳酸溶液的溶剂为水溶性有机溶剂。本发明有效地利用了纤维素纳米晶表面带负电荷的基团，并且通过简单的水性方法将改性剂吸附到纤维素纳米晶表面，完成改性，制备过程简单，仅需一次干燥，且所用水和溶剂皆可回收，是一种绿色环保工艺。

包含互锁结构的抗弹铝基复合材料及其制备方法 726

 0

一种包含互锁结构的抗弹铝基复合材料及其制备方法，本发明涉及包含互锁结构的抗弹铝基复合材料及其制备方法。本发明是要解决传统陶瓷复合装甲结构抗多发弹性能差以及传统包含密排陶瓷单元结构在陶瓷间隙位置抗弹性能差的问题。它为互锁结构，由若干个山字形陶瓷单元和铝合金间隙层组成，陶瓷相的总体积分数大于90％；方法：一、密排于模具得到预制体；二、预制体预热；三、熔融铝液；四、采用压力浸渗将铝液压入预制体间隙，保压，脱模获得包含互锁结构的抗弹铝基复合材料。本发明的陶瓷单元之间通过铝合金层连接并受到约束。材料整体致密度高，铝基体与陶瓷块体界面结合强度好，具有优异的抗侵彻和抗多发弹性能。

邻苯二甲腈与苯并噁嗪和四氨基酞菁铅基抗辐射复合材料及制备方法 850

 0

本发明提供的是一种邻苯二甲腈与苯并噁嗪和四氨基酞菁铅基抗辐射复合材料及其制备方法。是将邻苯二甲腈、苯并噁嗪和四氨基金属酞菁铅在70～120℃下进行熔融共混，混合均匀后置于提前预热的模具中，在100℃下进行真空脱泡，然后在160～350℃、6～20h下分段固化，得到邻苯二甲腈/苯并噁嗪/四氨基酞菁铅基复合材料，所述的邻苯二甲腈与苯并噁嗪的质量比为1:0.1～1，邻苯二甲腈和苯并噁嗪的共混物与四氨基金属酞菁铅的质量比为1:0.03～0.3。该复合材料具有优良的抗γ射线辐照性能，辐照前后聚合物的动态力学性能、热性能和结构未发生明显变化。该类材料能满足极端环境下对材料性能的要求，还可用于制造高性能结构材料、电子封装材料、耐高温胶黏剂、耐烧蚀材料等。

以一步水热法合成用于光解水制氢的锐钛矿/板钛矿纳米复合材料的方法 846

 0

一种以一步水热法合成用于光解水制氢的锐钛矿/板钛矿纳米复合材料的方法，它涉及一种用于光解水制氢的锐钛矿/板钛矿纳米复合材料的制备方法。本发明要解决制备TiO2自身不同晶相异质结的难点，其次是TiO2光催化材料光生载流子复合几率高，表面活性位点少，容易发生团聚而导致的光催化活性差的问题。本发明的方法为：选用不同的碱性溶液和不同钛源加入至水溶剂中，在放入水热釜中反应，然后进行洗涤，将洗涤后的产物干燥后，即得产物。与现有技术相比，本发明方法简单、成本低，可以大规模的合成。制得的锐钛矿/板钛矿纳米复合材料形成晶相异质结，加快了电子传输，且比表面积显著增大，在紫外光下有良好的光解水产氢性能。
